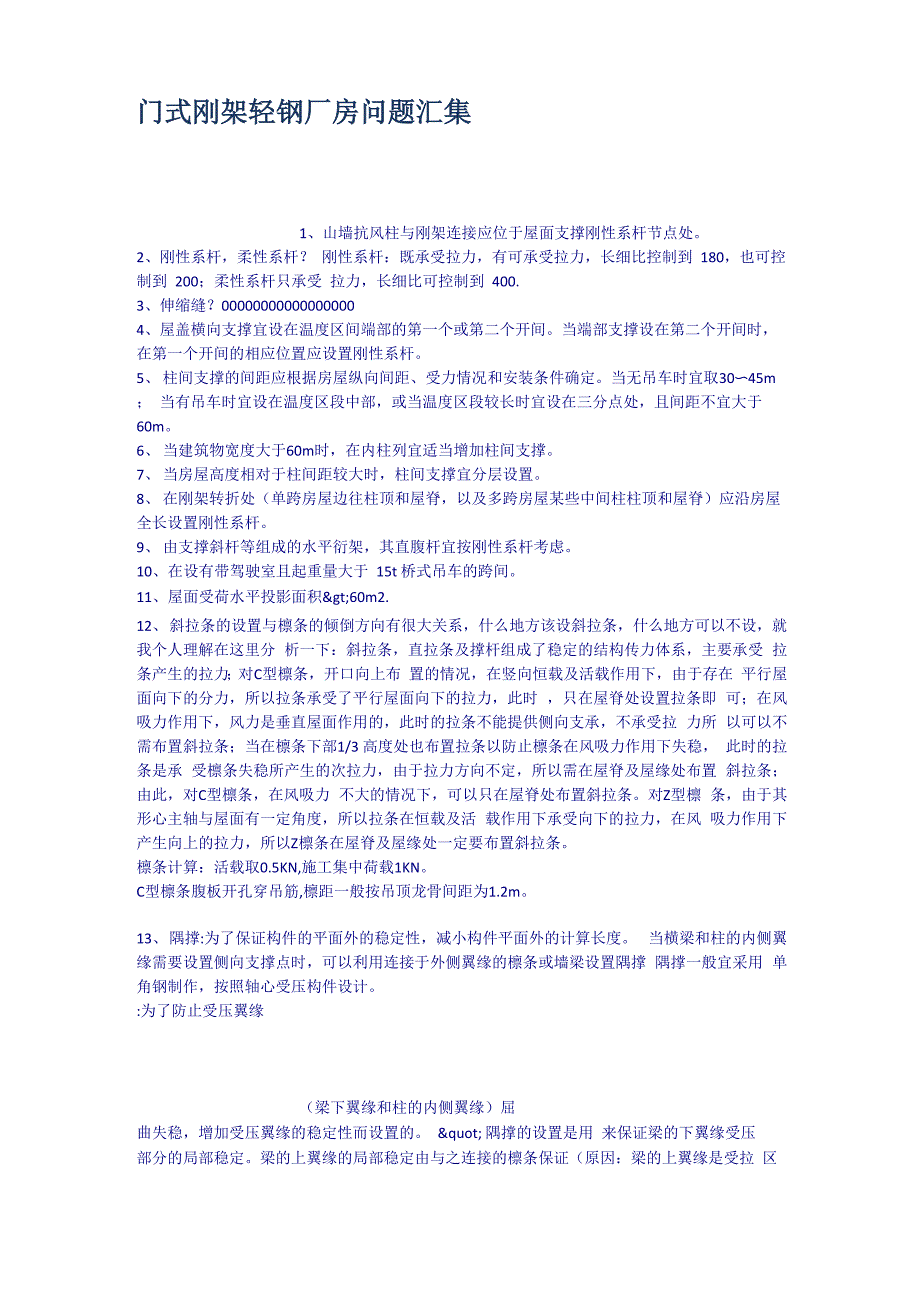

门式刚架轻钢厂房问题汇集1、山墙抗风柱与刚架连接应位于屋面支撑刚性系杆节点处2、刚性系杆，柔性系杆？ 刚性系杆：既承受拉力，有可承受拉力，长细比控制到 180，也可控制到 200；柔性系杆只承受 拉力，长细比可控制到 400.3、伸缩缝？000000000000000004、屋盖横向支撑宜设在温度区间端部的第一个或第二个开间当端部支撑设在第二个开间时， 在第一个开间的相应位置应设置刚性系杆5、 柱间支撑的间距应根据房屋纵向间距、受力情况和安装条件确定当无吊车时宜取30〜45m； 当有吊车时宜设在温度区段中部，或当温度区段较长时宜设在三分点处，且间距不宜大于 60m6、 当建筑物宽度大于60m时，在内柱列宜适当增加柱间支撑7、 当房屋高度相对于柱间距较大时，柱间支撑宜分层设置8、 在刚架转折处（单跨房屋边往柱顶和屋脊，以及多跨房屋某些中间柱柱顶和屋脊）应沿房屋 全长设置刚性系杆9、 由支撑斜杆等组成的水平衍架，其直腹杆宜按刚性系杆考虑10、 在设有带驾驶室且起重量大于 15t 桥式吊车的跨间11、 屋面受荷水平投影面积>60m2.12、 斜拉条的设置与檩条的倾倒方向有很大关系，什么地方该设斜拉条，什么地方可以不设，就 我个人理解在这里分 析一下：斜拉条，直拉条及撑杆组成了稳定的结构传力体系，主要承受 拉条产生的拉力；对C型檩条，开口向上布 置的情况，在竖向恒载及活载作用下，由于存在 平行屋面向下的分力，所以拉条承受了平行屋面向下的拉力，此时 ，只在屋脊处设置拉条即 可；在风吸力作用下，风力是垂直屋面作用的，此时的拉条不能提供侧向支承，不承受拉 力所 以可以不需布置斜拉条；当在檩条下部1/3 高度处也布置拉条以防止檩条在风吸力作用下失稳， 此时的拉条是承 受檩条失稳所产生的次拉力，由于拉力方向不定，所以需在屋脊及屋缘处布置 斜拉条；由此，对C型檩条，在风吸力 不大的情况下，可以只在屋脊处布置斜拉条。
对Z型檩 条，由于其形心主轴与屋面有一定角度，所以拉条在恒载及活 载作用下承受向下的拉力，在风 吸力作用下产生向上的拉力，所以Z檩条在屋脊及屋缘处一定要布置斜拉条檩条计算：活载取0.5KN,施工集中荷载1KNC型檩条腹板开孔穿吊筋,檩距一般按吊顶龙骨间距为1.2m13、 隅撑:为了保证构件的平面外的稳定性，减小构件平面外的计算长度 当横梁和柱的内侧翼缘需要设置侧向支撑点时，可以利用连接于外侧翼缘的檩条或墙梁设置隅撑 隅撑一般宜采用 单角钢制作，按照轴心受压构件设计为了防止受压翼缘（梁下翼缘和柱的内侧翼缘）屈曲失稳，增加受压翼缘的稳定性而设置的 " 隅撑的设置是用 来保证梁的下翼缘受压部分的局部稳定梁的上翼缘的局部稳定由与之连接的檩条保证（原因：梁的上翼缘是受拉 区 不存在整体稳定问题但是由于多少程度地存在潜在的局部稳定问题；但是一般情况下，由于局 部失稳产生的 横向力很小因此，檩条作为与之联系的构件，可以保证翼缘不失稳对于门式刚架和钢框架在说，梁的上翼缘在支座位置上翼缘是受拉的，但在跨中则为受压所以 梁的上翼缘的稳定性有与之连接的檩条或楼面板来保证其平面外稳定性14、突缘式支座和平板式支座两种形式均可以，详见《钢手册》P331。
突缘支座对柱平面外偏心较小，除伸缩缝处和端部不能采用外，其他均可采用！ 对于重钢厂房柱，注意区别不同形式在肩梁处设置加劲肋，详见《钢手册》 P49115、制动梁 承受吊车横向水平制动力的梁16、 排架的结构，排架是下面两排柱子，上面屋架，在这两排柱子上面的屋架之间放上一个板子 形成个空间连续的结 构排架:由屋架（或屋面梁）、柱和基础组成，柱与屋架铰接，与基础 刚接是单层厂房结构的基本结构形式排架的特点 是在自身的平面内承载力和刚度都较大，而排架间的承载能力则较弱，通常在两个支架之间应该 加上相应的支撑， 避免风荷 载的一个推动，发生侧向的移动适合用于单层的工业厂房排架体系常用于高大空旷的单层建筑物如工业厂房、飞机库和影剧院的观众厅等其柱顶用大型 屋架或桁架连接， 再覆以装 配式的屋面板，根据需要，有的排架建筑屋顶还要设置大型的天窗、有的则需沿纵向设置吊车梁由于 排架体系的房屋刚度 小，重心高，需承受动荷载， 因此需要安装柱间斜支撑和屋盖部分的水平平斜支撑，还要在 两侧山墙设置抗风柱17、 门式刚架的横梁与柱为刚接，柱脚与基础宜采用铰接；当设有桥式吊车、檐口标高较高或刚 度要求较高时，柱脚与基础可采用刚接。
18、 无吊车的房屋门式刚架高度宜取4.5-9m；有吊车的房屋应根据轨顶标高和吊车净空要求确 定，一般宜为 9-12m19、 门式刚架的间距，即柱网轴线在纵向的距离宜为6m,也可采用7.5m或9m,最大可采用12m， 门式刚架跨度较小时也可采用 4.5m20、 先根据《建筑工程抗震设防分类标准》确定建筑物抗震设防分类（甲乙丙丁），再根据《建筑抗震设计规范》 （49 页）确定建筑物的抗震等级21、 直径小于M39的锚栓，一般为弯钩式；大于M39的锚栓，一般为锚板式22、 对槽钢和 Z 形檩条，宜将上翼缘肢 尖（或卷边）朝向屋脊方向，以减小屋面荷载偏心引起的扭矩23、 采用内天沟时，边檩应尽量靠近天沟24、 单跨结构：屋面活荷载和雪荷载是谁大取谁多跨结构则不一定，如雪荷载为 0.35，屋面 活荷载为 0.3， 选择 0.35 输入， 计算出来的荷载可能比输入 0.3 还要小 00000000000000000000000000025、 模型里“柱底标高”例如输入-0.35，则350mm以下没有风荷载26、 不卷边的等边单角钢轴心受压构件系单轴对称截面，由于截面形心和剪心不重合，因此在轴 心压力作用下，此类构件有可能发生弯扭屈曲.27、 剪心：当横向荷载的作用线通过构件横截面上某一特殊点时构件只弯不扭，则该点为截面的 剪心，剪心也称为弯心；当外力作用在剪心上时杆件只弯不扭。
另外双轴对称的剪心为两轴线交 点，槽型钢的剪心不在构件内设计时，外力尽可能通过剪心或偏心较小这样对杆件的扭转失稳 会起很好的控制作用28、 焊接门式刚架柱，翼缘厚度一般不超过16mm超过时自检模型、重新受力分析、中间是否 需要加柱子（朗筑钢结构视频）29、 门式刚架，梁的高度一般取为跨度的 1/30左右，30、 门式刚架中大吨位行车下，不能考虑隅撑对柱子的平面外支撑平面外柱子长度分两截，以 牛腿为分节点，考虑平面外长度31、 行车 5 吨以上时，刚架柱脚布置为刚接32、 吊车荷载输入时的一个参数：吊车横向水平荷载与节点的垂直距离为 900，但建模时可取 1000.33、 门刚建模：“钢梁还要按压弯构件验算平面内稳定性”，只有当屋面坡度很陡时才选择打勾， 一般情况下，轻钢厂房不需要选择34、 场地类别不同，抗震构造措施也不一样，所以不要搞错场地类别35、 轻钢3.1.6，阻尼比取为 0.05，模型一般默认为0.045，阻尼比越小越严格，36、 地震计算方式为：振型分解法，是很精确的算法37、 周期折减系数：轻钢厂房，无砖结构维护，取 1 即可;如果钢柱之间有砖墙，取为 0.7;如果 是钢柱外贴砖墙，则可象征性的考虑为 0.95 或 0.9 则可。
38、 吊车梁下的柱子平面外应力比不要控制的太大，朗筑钢结构课程中要求控制到 0.7以下39、 门规3.4.2 由于柱顶位移和构件挠度产生的屋面坡度改变值，不应大于坡度设计值的 1/3. 第一，是为了防止屋面坡度改变太大，排水不畅，第二，对屋面板影响较大40、 《抗震规范》 8．3．1 框架柱的长细比，一级不应大于 60（*0.825）,二级不应大于 80，三 级不应大于100，四级时不应大于 12041、 丙类建筑的抗震等级应按50m 以下房屋高度：6 度：不考虑；7 度： 4 级；8 度：3 级；9 度： 2 级大于 50m 各提高一级42、 我的做法是：门钢三维建模后返回到 PMCAD 中布置屋面板、荷载等，再用 SATW、 JCCAD 接力43、 一般的轻钢厂房是不存在积灰荷载的，无需考虑.在不考虑积灰荷载的前提下，轻型门式刚架的活荷载可以取0.3KN/m2在既有屋面活荷载也有积灰荷载参与组合时，屋面活荷载仍应取 0.5KN/m2计算檩条活荷载为0.5KN/m'44、 黑龙江等东北地区，雪荷载分布系数取完后，还要考虑地区性的放大系数！！！！有过被压垮 的例子！！45、 对于多跨门式刚架考虑活荷载的不利布置是很有必要的。
46、 檩条高度 h 通常选取檩条跨度的 1/35-1/50.47、 檩条跨中弯矩ql2/8,跨中加一根拉条时跨中负弯矩为ql2/32；跨中加两根拉条时1/3处负 弯矩ql2/90 （支撑点处）,跨中正弯矩为ql2/360.48、系杆和屋面水平支撑最好在同一平面内，有误差也不要超过 100否则会存在弯矩，钢梁平 面外的稳定性降低解决办法：1、在系杆平面内也加水平支撑，2、在支撑和系杆处加筋板，增 加平面外稳定性屋面水平支撑应在上翼缘49、弹簧板只传递水平力，不传递竖向力50、边跨刚架承担的荷载只为内部刚架的一半，所以挠度小一些再一个就是如果抗风柱正好在 边跨刚架的下方（不用弹簧板连接），则挠度更小，因此边跨处屋面板容易翘起，产生漏雨的后 果另外，抗风柱在刚架正下方，抗风柱承受的水平风载传到柱脚和柱顶，柱顶的水平力容易使 钢架梁平面外失稳，对此，可在此处增加筋板（把上下翼缘捆成一块，做成一个整体），增加平 面外稳定性51、《轻钢规程》4.5.5 当设有起重量不小于 5t 的桥式吊车时，柱间宜采用型钢支撑在温度区 段端部吊车梁以下不宜设置柱间刚性支撑4.5.2-2 柱间支撑的间距应根据房屋纵向柱距、受力情况和安装条件确定。
当无吊车时宜取30-45m ；当有吊车时宜设在温度区段中部，或当温度区段较长时宜设在三分点处，且间距不宜 大于 60m52、 屋盖水平支撑必须张紧，和拉条一样，都必须张紧53、 有斜拉条的地方，对应的直拉条一定设置撑杆54、 《轻钢规程》7.2.18锚栓直径不宜小于24mm，且应采用双螺帽55、 柱间支撑：在房屋的纵向框架平面内应设置必要的柱间支撑柱间支撑也宜采用 X 型，其 交叉斜杆与水平面的夹角不宜大于 55度；在不设吊车、仅设悬挂吊车或仅设起重量不大于 5吨 的非重级工作制吊车时，柱间支撑可采用张紧的圆钢；其它情况下，柱间支撑宜采用单片型钢支 撑或双片型钢支撑，其中间交叉节点板及两端节点板都应牢固焊接当有吊车梁或房屋高度较大时，应分层设置柱间支撑56、 工具箱中计算屋面支撑时，“屋面承担山墙风载系数”需要根据山墙抗风柱的连接类型设置 情况来选取，如果山墙抗风柱两端铰接，一般考虑一半山墙风荷载传递到屋面，并有屋面支撑承 担57、 门式刚架柱的平面外长度取值，当吊车起重量很大时，柱子的隅撑是不能作为柱子的平面外 支撑的因为，当吊车起重量很大时，隅撑的刚度达不到作为平面外支撑的要求门式刚架柱和 梁的平面外计算长度的取值具体参考《钢结构设计手册》 9.8.3 条，还没完全理解.58、 朗筑结构课件学习：a、 荷载如何取值？b、 模型调整，其中计算长度如何取，体形系数如何取值（规则的默认即可，不规则的需要人工干预），还有长细比的超限，节点设计很难（应该会手算）和节点大样的绘制c、 轻钢厂房端部一跨，可采用门式刚架也可采用山墙墙架，采用门式刚架利于厂房以后的扩建。
d、 屋盖水平支撑应该有一定的张紧力（带张紧装置），挠度太大，不会起作用e、 在某些情况。
