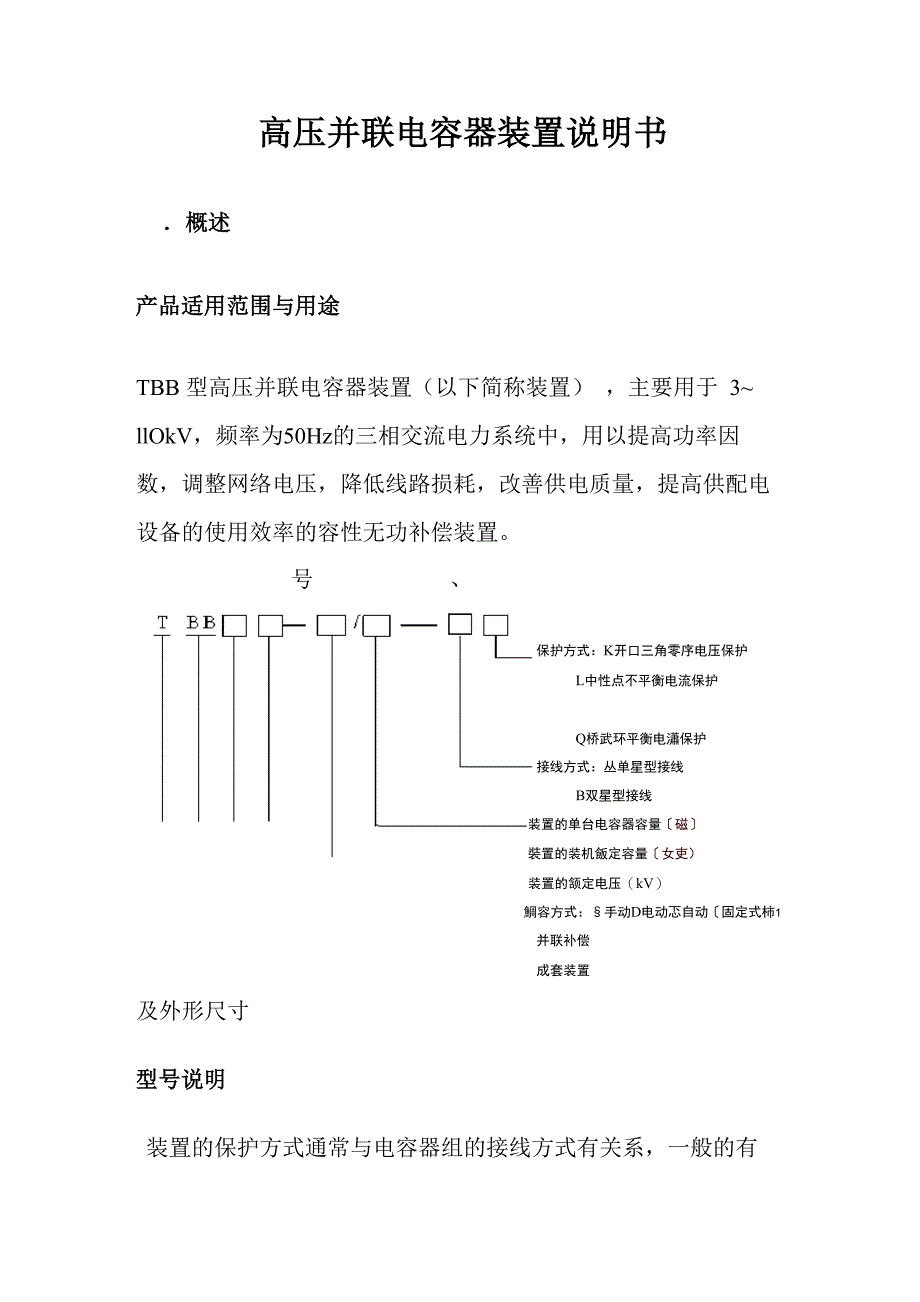

高压并联电容器装置说明书.概述产品适用范围与用途TBB 型高压并联电容器装置(以下简称装置) ,主要用于 3~ llOkV,频率为50Hz的三相交流电力系统中,用以提高功率因 数,调整网络电压,降低线路损耗,改善供电质量,提高供配电 设备的使用效率的容性无功补偿装置号、保护方式:K开口三角零序电压保护L中性点不平衡电流保护Q桥武环平衡电瀟保护接线方式:丛单星型接线B双星型接线装置的单台电容器容量〔磁〕 裝置的装机飯定容量〔女吏)装置的颔定电压(kV)鯛容方式:§手动D电动忑自动〔固定式柿1并联补偿成套装置及外形尺寸型号说明装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ 和 BC、BL 之分执行标准GB 50227标称电压 1kV 以上交流电力系统用并联电容器GB 10229电抗器GB 高压输变电设备的绝缘配合GB 500603〜llOkV高压配电装置设计规范JB/T 5346串联电抗器JB/T 7111高压并联电容器装置DL/T 840高压并联电容器使用技术条件其它现行国家标准DL/T 604高压并联电容器装置订货技术条件产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表 1~5所示。

装置的外形和基 础的示意图分如图 1、图 2所示产品规格与外形尺寸 注:以下尺寸仅供参考,实际尺寸根据用户情况而定以单台电 容额定电压1叭3 kV表 格 1 卧 式单位:mm阻 尼 电 抗 后 置序 号型号规格额定容量L1L2H额定电 流(A)1TBB10-600/100AK6001200280026002TBB10-900/100AK9001200310026003TBB10-1000/334AK10001200210026004TBB10-2000/334AK20001200280026003155TBB10-2400/200AK24001200340026003786TBB10-3000/334AK30001200300026007TBB10-3600/200AK36001200400026008TBB10-4008/334AK40081200340026009TBB10-4200/200AK420012004400260010TBB10-4800/200A4800120046002600K11TBB20-6000/334AC6000120044003000表 格 2 卧 式 - 阻 尼 电 抗 前 置单位:mm序 号型号规格额定容量L1L2H额定电 流(A)1TBB10-600/100AK6001200260026002TBB10-900/100AK9001200410026003TBB10-1000/334AK10001200240026004TBB10-2000/334AK20001200260026003155TBB10-2400/200AK24001200330026003786TBB10-3000/334AK30001200310026007TBB10-3600/200AK36001200390026008TBB10-4008/334AK40081200330026009TBB10-4200/200AK420012004300260010TBB10-4800/200AK480012004600260011TBB20-6000/334AC6000120047002600表 格 3 立 式 - 阻 尼 电 抗 后 置单位:mm序 号型号规格额定容量L1L2H额定电 流(A)1TBB10-600/100AK6001200300026002TBB10-900/100AK9001200300026003TBB10-1000/334AK10001200240026004TBB10-2000/334AK20001200270026003155TBB10-2400/2002400120033002600378AK6TBB10-3000/334AK30001200300026007TBB10-3600/200AK36001200390026008TBB10-4008/334AK40081200330026009TBB10-4200/200AK420012004200260010TBB10-4800/200AK4800120045002600表 格 4 卧 式 - 铁 芯 电 抗 后 置单位:mm序 号型号规格额定容量L1L2H额定电 流(A)1TBB10-600/100AK6001200310027002TBB10-900/100AK9001200320027003TBB10-1000/334AK10001200330026004TBB10-2000/334AK20001200330026003155TBB10-2400/200AK24001200390026003786TBB10-3000/334AK30001200360026007TBB10-3600/200AK36001200450026008TBB10-4008/334AK40081200390026009TBB10-4200/200AK420012004800260010TBB10-4800/200AK480012005100260011TBB20-6000/334AC6000120046003000表 格 5 立 式 - 铁 芯 电 抗 后 置单位:mm序 号型号规格额定容量L1L2H额定电 流(A)1TBB10-600/100A600120032002600K2TBB10-900/100AK9001200320026003TBB10-1000/334AK10001200260023004TBB10-2000/334AK20001200290023003155TBB10-2400/200AK24001200350023003786TBB10-3000/334AK30001200320023007TBB10-3600/200AK36001200410023008TBB10-4008/334AK40081200440023009TBB10-4200/200AK420012003500230010TBB10-4800/200AK480012004600230011TBB20-6000/334AC6000120041002300正视图 侧视图图 1 装置外形图图 2 装置基础图使用环境条件1. 装置用于户内或户外;2. 安装运行地区的海拔高度不超过1000m (特殊地域或地区可商 定);3. 周围空气温度为-40°C〜+45°C(特殊环境可商定);4. 空气相对湿度不大于85% (20C时);5. 无有害气体及蒸汽,无导电性或爆炸性尘埃等;6. 安装场所应无剧烈的机械振动和颠簸;7. 抗震设防烈度 8 度。

工作条件装置的连续运行电压为,且能在表 6 所规定的稳态过电压运行相应时间表 6 稳态过电压工频过电压最大持续时间说明长期指长期工作电压的最咼值不超过倍每 24h 中 30min系统电压的调整和波动5min轻负荷下电压升高1min装置能在方均根值不超过x (In为电容器组额定电流)的电流下连 续运行该电流系由、电容值偏差及高次谐波综合作用的结果 装置接入处电网本侧应无非线性负荷谐波源,电网背景谐波电压 水平应不超过现行国际 GB/T14549 规定的允许值 顾客自选与装设的断路器应符合切合电容器组的性能要求2. 技术性能依据标准装置技术性能符合DL/T604-1996《高压并联电容器装置订货 技术条件》及其引用标准GB50227-95《并联电容器装置设计规范》等相关标准的规定要求装置在正常工作条件下确保安全可 靠运行主要技术性能装置的主要技术性能见表 7、表8表 7 装置主要技术性能项目技术参数/性能指标装置额定电压10kv、 6kv装置额定电容按用户需要选取电容偏差(1) 电抗器组允许的电容器偏差为装置额定电容的0〜+5%(2) 二相电容器组任何两线路端子间电容的 最大值与最小值之比不超过电抗器电感偏差(1) 电抗器电抗值允许偏差为其额定值的0~+10%(2) 每相电抗值不超过三相平均值的±2%阻尼电阻偏差每相阻尼电阻容许偏差为其额定值的-5%〜+10%火花间隙动作电压火花间隙击穿电压整定值为(1400〜1800) V绝缘水平装置的一次电路各相之间及相与地之间,二次 电路与地之间能承受表8规定的工频耐受电 压,施加时间lmin温升连接处的温升不超过50K;电气设备的温升不超过各自规定耐受短路电流能力按用户需要选取稳态过电流满足本说明书规定要求稳态过电压满足本说明书规定要求涌流背靠。
