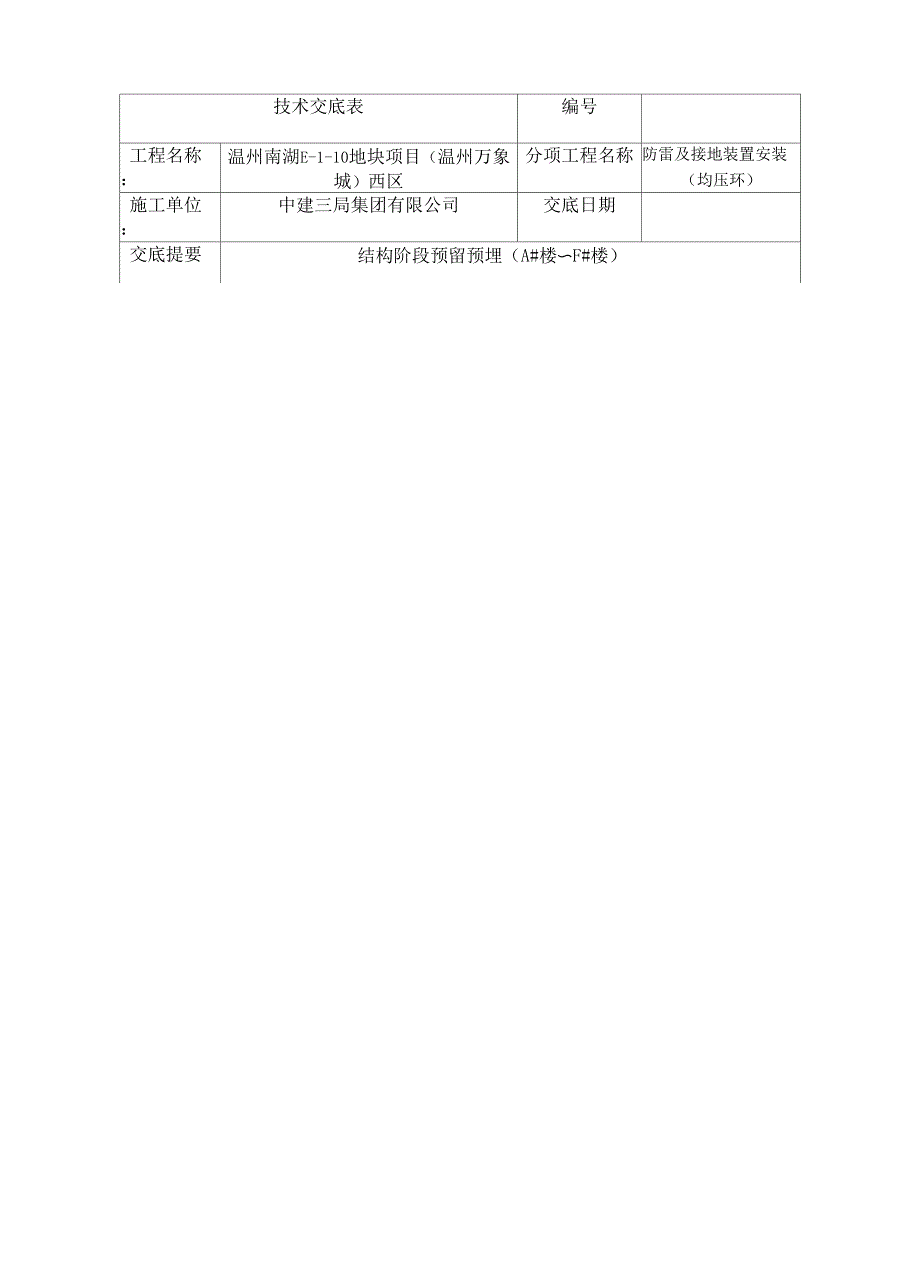

技术交底表编号工程名称：温州南湖E-1-10地块项目（温州万象 城）西区分项工程名称防雷及接地装置安装（均压环）施工单位：中建三局集团有限公司交底日期交底提要结构阶段预留预埋（A#楼〜F#楼）交底内容：（一） 图纸设计按本工程设计说，本建筑防雷等级为一类防雷建筑物，高层住宅楼在45米以上每 层设置均压坏，即15~36层、屋顶层将建筑物外侧圈梁上部两条主筋通长焊接，并与 所经的引下线连通形成闭合通路（即均压坏）每层外墙上的栏杆、金属门窗、幕墙 支架等较大的金属物与均压环连接（第一构件不少于两处）二） 规范要求建筑电气工程施工质量验收规范GB50303-需等电位联接的可接近裸露导体或其它金属部件、构件与支线连接应可靠，熔 焊、钎焊或机械坚固应导通正常三） 施工方法1、铝合金门窗与建筑物金属体连接见下图（1） 端子板预埋及连接导体在窗框定位后，墙面装饰层或抹灰层施工之前暗敷2） 连接导体应紧贴墙面敷设；需要时，采用粘贴剂粘贴于墙上3） 在进行将连接导体焊接到固定铁板上时，应用耐火材料局部盖住铝合金窗框，以 免焊弧损伤窗框4） 当柱体采用钢柱时，将连接导体的一端直接焊于钢柱上2、通长铝合金窗与建筑物金属体制连接见以下示图(1) 将角钢预埋件与柱内钢筋焊接牢固(当不允许焊接时，用卡夹器连接方案)；铝 合金窗框则经过连接板、角钢过镀连接件、角钢预埋件与主钢筋连通，铝合金窗框 经过连接板、角钢过渡连接件、角钢预埋件与主钢筋连通。
2) 本图角钢预埋件为安装铝合金窗所需，其尺寸、位置和件数由土建设计制造厂 决定，角钢过渡连接件和连接板由厂方供给3) 当柱体采用钢柱时，奖角钢过渡连接件直接焊于钢柱上。
