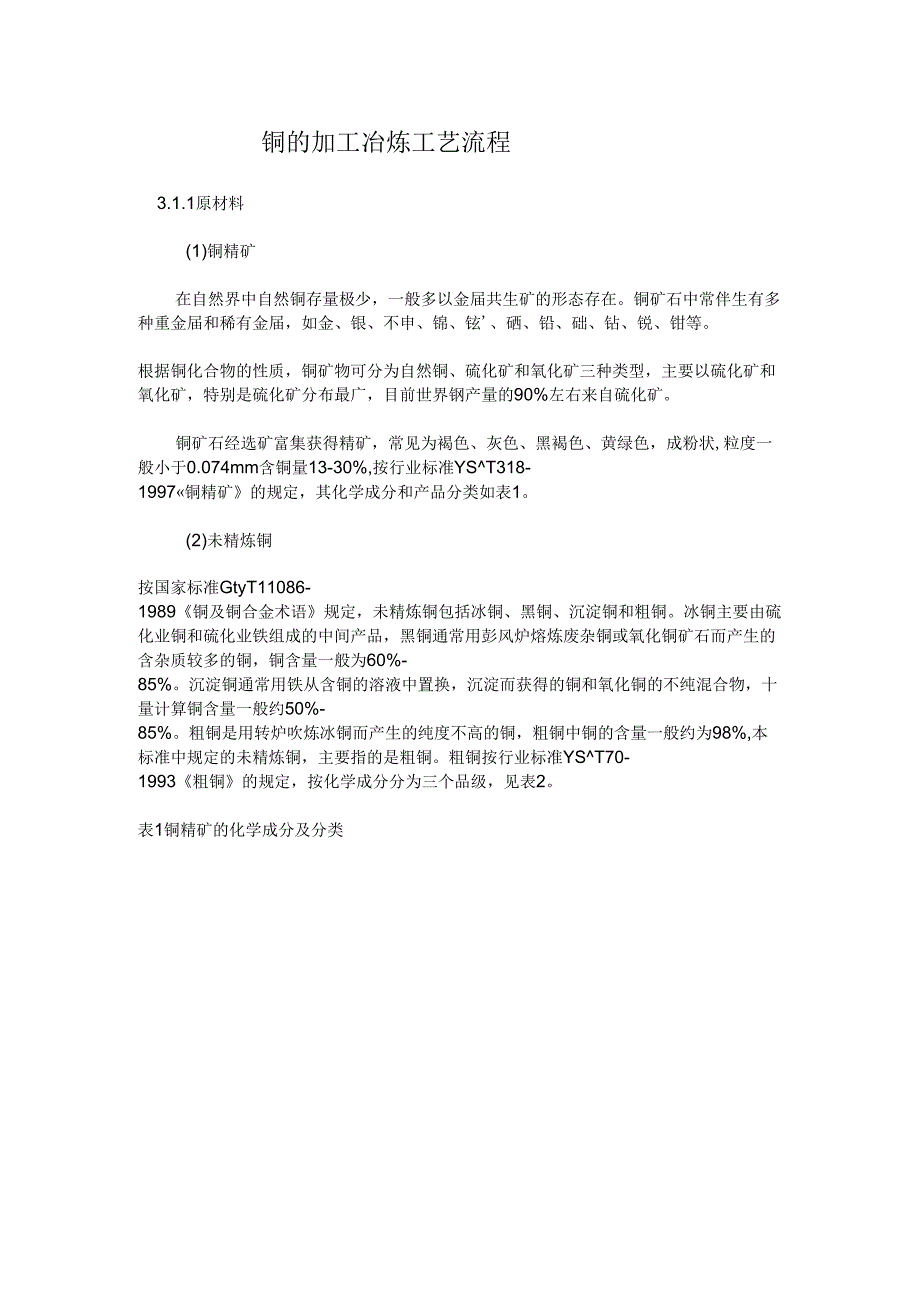

铜的加工冶炼工艺流程3.1.1原材料(1) 铜精矿在自然界中自然铜存量极少，一般多以金届共生矿的形态存在铜矿石中常伴生有多种重金届和稀有金届，如金、银、不申、锦、铉'、硒、铅、础、钻、锐、钳等根据铜化合物的性质，铜矿物可分为自然铜、硫化矿和氧化矿三种类型，主要以硫化矿和氧化矿，特别是硫化矿分布最广，目前世界钢产量的90%左右来自硫化矿铜矿石经选矿富集获得精矿，常见为褐色、灰色、黑褐色、黄绿色，成粉状,粒度一般小于0.074mm含铜量13-30%,按行业标准YS^T318-1997«铜精矿》的规定，其化学成分和产品分类如表12) 未精炼铜按国家标准GtyT11086-1989《铜及铜合金术语》规定，未精炼铜包括冰铜、黑铜、沉淀铜和粗铜冰铜主要由硫化业铜和硫化业铁组成的中间产品，黑铜通常用彭风炉熔炼废杂铜或氧化铜矿石而产生的含杂质较多的铜，铜含量一般为60%-85%沉淀铜通常用铁从含铜的溶液中置换，沉淀而获得的铜和氧化铜的不纯混合物，十量计算铜含量一般约50%-85%粗铜是用转炉吹炼冰铜而产生的纯度不高的铜，粗铜中铜的含量一般约为98%,本标准中规定的未精炼铜，主要指的是粗铜粗铜按行业标准YS^T70-1993《粗铜》的规定，按化学成分分为三个品级，见表2。
表1铜精矿的化学成分及分类品缭Cu不小干都杂眉含董不大于财AsPb+ZnMg口Bi一级品300.05210.0E二级品25D-205320三级品20匕30840.30四级品13D-401250,50表2粗铜的化学成分品缀牌号干杂宸含量不大于AsSbBiPb1号309.30C90.300.060.050.01o.OSII1二号:Cu99.OOC99.000.120-100.020.12—-o5Cu97.50C97,现0.340,29c.c?0,40铜精矿的检验方法：铜矿水分含量的测定按GB14263-1993《散装浮选铜精矿取样、制样方法》中的规定进行，铜精矿化学成分的测定按GB3884-200O«铜精矿化学分析方法》的规定进行3) 电解用铜阳极电解用铜阳极的化学成分见表3兄秦Cu□Sb°Tb含><<<<<<<&%169.30.010.150.050,0^60,20.010.04(4) 铜废碎料铜废碎料涉及的范围较广，包括紫铜、黄铜、宵铜、白铜的废杂料，本标准规定的铜废碎料仅指紫杂铜紫杂铜为铜制品所产生的各类废料、废件如废旧电缆、紫铜管、棒、板、块、带及带薄镀层的上述材料和其它非合金类铜废料等。
有以下5种分类及规格：第1类：(a)紫铜管、棒、板、块、带，表面干净，无油泥和其它沾附、夹杂b)各种裸铜线、短线和其它纯铜废料第2类：(a)1类铜废料中混有纸屑、各种绝缘材料、少量油泥、锈垢、杂物，但重量必须小丁1%b)直径0.3mnO上的漆包线，无污物和杂物第3类：各种报废的纯铜或有薄镀锌层的纯铜电器开关，零部件第4类：(a)直径0.1-0.3mmt勺漆包线b)有油泥或少量其它火杂的漆包线C)干净、发脆的火烧线第5类：各种纯铜水箱、蒸发器、热交换器具、但其内部不得有充填物，只允许有少量自然形成的水垢3.1.2阴极铜(1)阴极铜的品质要求铜精矿由电解精炼法或电解沉积法生产得到阴极铜按国标GE^T467—1997《阴极铜》的规定，阴极铜按化学成分分为高纯阴极铜(C卜CATH1)和标准阴极铜(Cu—CATH2)和两个牌号，见表4、表5:«I鬲魄感板卸Cu-CVTM—1成学戒分xlttH耆—.革人+无■可点含■.字』千皇Ul0015nUluoibSji—XI,KRn.颈屈a0020孰—■Co$AeQC0E5W-0UI5站质方寿总*苦描U1B亿句*T表5标准阴极铜（Cu-CATH-2化学成分%Cu+Aj不小于杂质含量.不太于AsSb氏FePLSnHL|7nSP99.G50.0015Q.0015ooosL00250.0020.0010..002D.002"0025CL001注；供方祎携批测定标准阴极婀中的恫.伸、场.秘含量，并保证其他痂符合本标淮的规定，阴极铜的试验方法：高纯阴极铜化学成分的仲裁分析方法按GtyT13293-1991《高纯阳极铜化学分析方法》的规定进行，标准阴极铜化学成分的仲裁分析方法按GB7T5121-1996《铜及铜合金化学分析方法》的规定进行。
表面质量用目视检测3)铜的性质及用途铜在元素周期表中，原子序数为29,届第一副族其性质为：① 物理性质铜是一种玫瑰红色金届，柔软、有金届光泽，密度为8.92克/厘米3,溶点为1083.5C,沸点为2595C,富于延展性，易弯曲，强度较好，在导电性和导热性方面，铜仅次于银，居第二位，它可以进行冷热压力加工，由于其具有面心立方晶格，铜及其化合物无磁性熔点时铜的蒸气压很小，因而在冶金过程温度下，不易挥发② 化学性质液体铜能溶解某些气体，H2、O2SO2CO2CCW水蒸气等，溶解气体对铜的机械性质及导电性均有一定影响,纯铜在常温下与十燥空气和湿空气不起作用，但在CO2®空气中，表面会产生绿色薄膜CuCO3CUOH2乂称铜绿，它能保证铜不再被腐蚀铜在空气中加热到185C即开始与氧作用，表面生成一层暗红色铜氧化物，当温度高于350C时，铜颜逐渐从玫瑰色变成黄铜色，最后变成黑色铜不能溶解于硝酸和有氧化剂存在的硫酸中，铜能溶解于氨水中，也能与氧、卤等元素直接化合以铜为基体的合金称为铜合金，铜加入合金元素后，可改变其某些机械性能，同时乂能保持纯铜的某些优良特性，常用的铜合金有黄铜、宵铜、白铜三类，它在电子、电器、造船、建筑、汽车工业、国防工业及各种冷凝器、换热器等方面有特定的用途，尤其是在制造核废料容器、大型集成电路、记忆合金等方面。
1.阴极铜加工方法及工艺流程铜的冶炼方法可分为两类：火法冶金和湿法冶金目前世界上精铜产量的85%以上是用火法冶金从硫化铜精矿和再生铜中回收的，湿法冶金生产的精铜只占15%左右1)火法冶金火法炼铜的方法很多，主要有：鼓风炉熔炼、反射炉熔炼、闪速熔炼、电炉熔炼等其工艺程序可概括为图1：Jj1fl"iIliiii小啊r''区:的虱is板■j*’H”h：,T电g&I朗H岖iz*Xi弟】K，A舟例度VLA*桁从以上炼铜的工艺流程图看出：硫化铜精矿（含铜量为13%—30%）可以采用几种不同的冶金方法进行熔炼，得到冰铜，再经过转炉吹炼得到含铜大丁97.5%的粗铜，因粗铜的质量仍满足不了工业用铜的要求，必须精炼后得到的精铜要求含铜99.95%以上在硫化铜精矿冶炼的过程中同时还可以回收硫、金、银、解、钳、锐、硒等有价元素在我国，从铜精矿中提取金届铜，主要采用火法冶金的方法，目前，比较先进的是闪速熔炼，其产量占全国产铜量的30%以上由丁能耗低，规模大，能有效控制环境污染等优点这一冶炼技术正在炼铜工业上得到日益发展闪速熔炼根据不同炉型的工作原理可分为两种类型：Outokumpu闪速熔炼、InCo闪速熔炼以下介绍Outokumpu熔炼的工艺流程。
铜精矿f电解铜金银网收（2）湿法冶金湿法冶金在许多情况下与火法相配合的其过程的主要化学反应是在水溶液中进行的铜（锌）矿物预先通过氧化或硫酸焙烧，转变可溶状态，然后再进行浸出、净化电积、以提取电解铜通常有RLE法、常压氨浸出法（阿比特法）、高压氨浸出法、细菌浸出法等从焙烧T浸出T净化T电积，简称RLE法其生产流程，如下图：湿法冶金主要适用从低品位氧化矿、废矿堆及浮选尾矿中提取金届铜3.1.3损耗原因及环节本标准只考虑了工艺损耗，途耗未计算在内炉渣含铜损失是铜冶炼的主要损失，按损失的形态可分为三种类型：① 化学损失是指铜以Cu2C形态造渣引起的损失只要炉料中含有足够的硫，Cu2O®将变成硫化物但如果含硫不足或者氧化气余太大，而乂没有足够的反应条件时，炉渣含Cu2O对就可能较高② 物理损失是指铜以Cu2S形态溶解于炉渣中引起的损失它取决于炉渣成分，酸性炉渣溶解较少，FeO含量高的炉渣对Cu2S容解度大，因此，为了降低铜的物理损失，应尽可能减少炉渣中的FeO量，或者提高酸度，或者加入CaO代替一部分FeQ③ 机械损失是由于冰铜颗粒未能从炉渣中沉活所引起的炉渣粘度和比重过大,熔点过高使冰铜不易沉活；炉渣过热度不够，熔池容积和形状不合理，沉活时间没有保证；化学反应不完全，产生气泡的浮游作用；冰铜颗粒大细，来不及结合成大颗粒沉降。
此外，烟气和电解液的排放都会引起铜的损失铜冶炼生产过程中的金届损失(以葫芦岛东北有色金届集团公司为例)情况：① 鼓风炉熔炼工序金届回收率97.8%,金届损失2.2%;② 转炉吹炼工序金届回收率99.5%，金届损失占投入工序金届量的0.5%;阳极炉精练工序金届回收率99.5%,金届损失占投入工序金届量的0.5%;③ 铜电解工序金届回收率99%，金届损失占投入工序金届量的1%按以上各工序金届回收率计算，铜冶炼总回收率为96.0%,金届损失4.0%。
