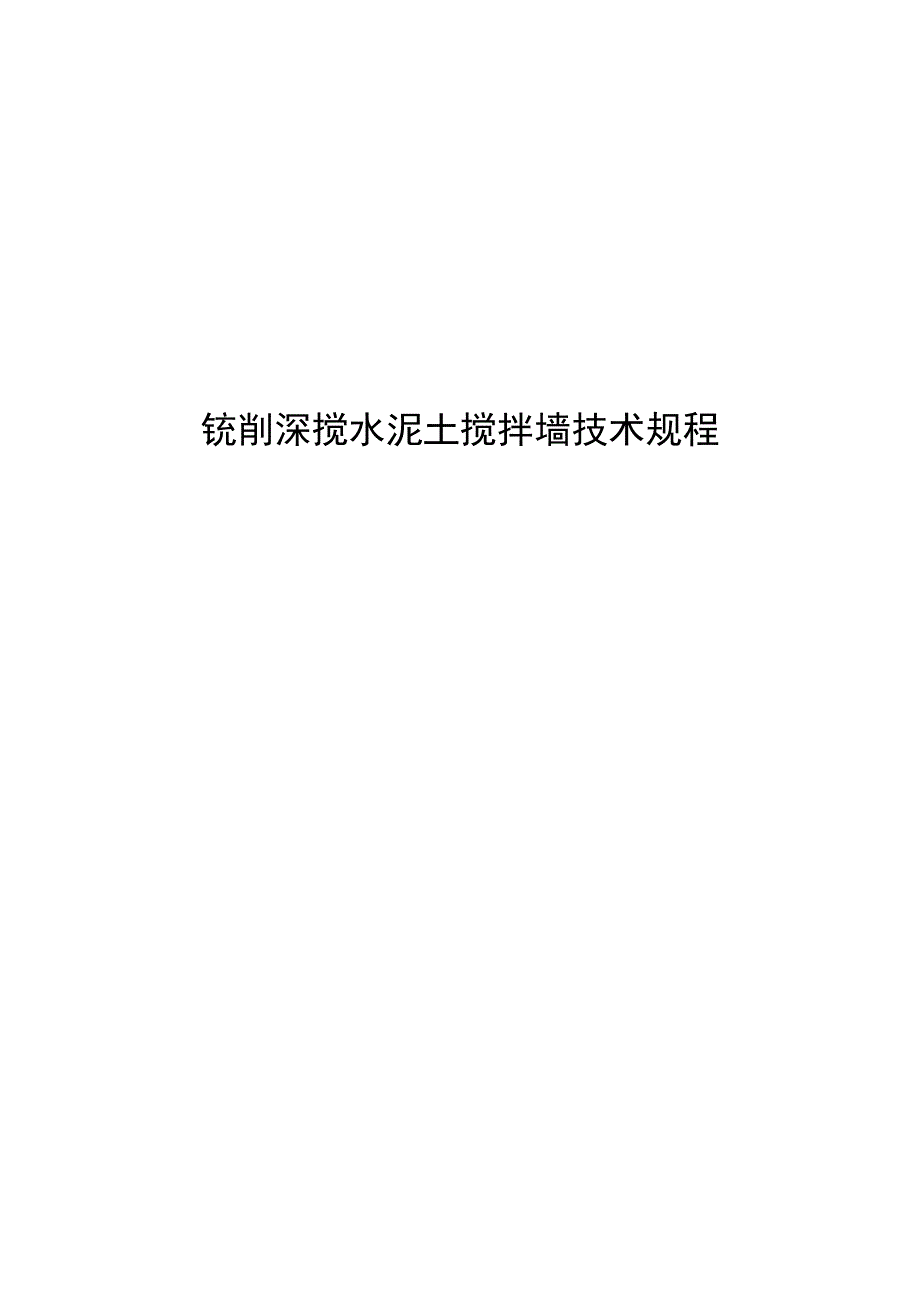

铳削深搅水泥土搅拌墙技术规程1总则 42术语和符号 51.1 1 -¼3********************************************************∙^1.2 符号 61.3 参考标准 73 ,Ψ*⅛S/t...∙...∙...∙...∙...∙...∙...∙...∙...∙...∙...∙...∙...∙...84 II***********************************************************∂4.1 一般规定 94.2设计计算 105施 工 165∙1 ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦165.2 设备与材料 165.3施工准备 185.4成墙施工 185.5芯材插入与回收 215. 6安全与环境保护 226质量检查与验收 246. 1一般规定 246.2 施工前检查 246.3 施工过程质量检查 246.4 质量验收 26附录A铳削深搅水泥土搅拌墙施工记录表 28附录B铳削深搅水泥土搅拌墙内插芯材检查记录表 29附录C铳削深搅水泥土搅拌墙检验批质量验收记录表 30本规程用词说明,错误!未定义书签。
32附：条文说明Contents1 Generalprovisions 42 Terms andsymbols 52.1 Terms 52.2 Symbols 62.3 Referencestandards 73 Basicrequirements 84 Designcalculation 94.1 Generalrequirements 94.2 Designcalculation 105 Construction 165.1 Generalrequirements 165.2 Equipmentandmaterials 165.3 Constructionpreparation 185.4 Wallconstruction 185.5 Insertionandextractionofreinforcingelements 215.6 Safetyandsurroundingprotection 226 Qualityinspectionandacceptance 246.1 Generalrequirements 246.2 Inspectionpriortowallconstruction 246.3 Inspectionofwallconstructionprocess 246.4 Qualtiyinspectionandacceptanceofconstructedwall 26Appendix A Constructionrecordofcuttersoilmixingwall 28Appendix B Supervisionrecordofreinforceingelements 29Appendix C Qualityinspectionandacceptancerecordoftestedwall 30Explanationofwordinginthiscode 311.istofquotedstandards 32Additions：Explanationofprovisions 32ι.o.ι为规范铳削深搅水泥土搅拌墙在工程中的应用，统一质量验收标准，做到安全可靠、技术先进、经济合理、确保质量及保护环境，制定本规程。
1.0.2本规程适用于建筑工程、市政工程、水运工程、水利工程和环境工程中铳削深搅水泥土搅拌墙的设计、施工和质量检查与验收1.0.3铳削深搅水泥土搅拌墙的设计与施工应综合考虑周边环境条件、工程地质与水文地质条件、工程特性、施工条件和工程造价等因素，合理设计，精心施工,严格检验1.0.4铳削深搅水泥土搅拌墙的设计、施工及质量检查与验收除应符合本规程外，尚应符合国家现行有关标准的规定2术语和符号2.1 术语2.1.1 铳削深搅水泥土搅拌墙cuttersoilmixingdeepwall采用专业铳削设备施工，在下沉和提升过程中利用铳轮将固化剂与岩土搅拌混合形成单幅矩形水泥土搅拌墙，并通过相邻墙幅咬合搭接形成连续、等厚度的水泥土搅拌墙2.1.2 防渗墙cutoffwall地下水治理工程中用于阻止、减缓地下水渗流的铳削深搅水泥土搅拌墙2.1.3 隔离墙barrierwall污染治理工程中用于阻止、减缓污染物渗漏、扩散的铳削深搅水泥土搅拌墙2.1.4 劲芯水泥土搅拌墙reinforcedsoilmixingwall在铳削深搅水泥土搅拌墙中插入钢构件、钢筋混凝土预制构件等劲性芯材形成的兼具挡土、截水功能的基坑围护结构。
2.1.5 有效搭接尺寸effectiveoverlappinglength铳削深搅水泥土搅拌墙相邻墙幅搭接尺寸扣除平面定位偏差和垂直度偏差引起的不利施工误差后，在墙底位置剩余的净搭接尺寸2.1.6 水泥浆液cementslurry由水、水泥、外加剂按一定的比例配制，与岩土搅拌后可固化成墙的浆液2.1.7 有效深度effectivewalldepth墙体底部位置铳轮之间及相邻墙幅搭接处存在铳轮无法切削到的圆弧角施工盲区，铳削深搅水泥土搅拌墙铳轮进尺深度扣除墙底施工盲区高度即为墙体有效深度2.1.8 落底式帷幕closedwaterproofcurtain底部穿透含水层并进入下部隔水层一定深度的截水帷幕2.1.9 悬挂式帷幕unclosedwaterproofcurtain底部未穿透含水层、用于增加绕流路径的截水帷幕2.1.10 稳定液stabilizingfluid由水、膨润土、外加剂等按一定比例配置的浆液，在铳削成墙施工过程中可促使土体流动和增强槽壁稳定性2.1.11 M页槽式continuouspanelconstruction沿墙体轴线依次连续搭接施工单幅墙体的方式2.1.12 ½⅛槽式alternatepanelconstruction先跳幅成墙，再施工中间墙幅的方式。
2.1.13 单浆液方式One-PhaSesystem下沉切削与提升搅拌过程中均注入水泥浆液的成墙方式2.1.14 双浆液方式two-phasesystem下沉切削时注入水或稳定液，提升搅拌时注入水泥浆液等固化剂的成墙方式2.2 符号2.2.1 抗力和材料性能/——型钢抗弯强度设计值；fi—型钢抗剪强度设计值；r—水泥土抗剪强度设计值；Tck——水泥土抗剪强度标准值2.2.2 作用和作用效应Mk——作用于劲芯水泥土搅拌墙的弯矩标准值；Vk——作用于劲芯水泥土搅拌墙的剪力标准值；仇——作用于劲芯水泥土搅拌墙计算截面处的侧压力强度标准值；Vlk——作用于芯材与水泥土之间单位深度范围内的错动剪力标准值；r'——作用于芯材与水泥土之间的错动剪应力设计值2.2.3 几何参数法一内插芯材处水泥土墙体的有效厚度；5— 型钢计算剪应力处以上毛截面对中和轴的面积矩；1— 型钢沿弯矩作用方向的毛截面惯性矩；W—型钢沿弯矩作用方向的截面模量（mo?）；Ar——型钢腹板厚度；1.——相邻芯材之间的净距2.3参考标准1《岩土工程勘察规范》GB500212《建筑地基基础工程施工质量验收规范》GB502023《焊接H型钢》GB/T338144《钢结构焊接规范》GB506615《混凝土结构设计规范》GB500106《堤防工程设计规范》GB502867《建筑基坑支护技术规程》JGJ1208《型钢水泥土搅拌墙技术规程》JGJ/T1999《生活垃圾卫生填埋岩土工程技术规范》CJJ17610《建筑地基处理技术规范》JGJ7911《建筑工程施工现场环境与卫生标准》JGJ14612《施工现场临时用电安全技术规范》JGJ4613《建筑机械使用安全技术规程》JGJ333基本规定3.0.1铳削深搅水泥土搅拌墙可用于基坑围护结构、截水帷幕、防渗墙、隔离墙以及地基加固等。
3.0.2铳削深搅水泥土搅拌墙适用于填土、黏性土、砂土、粉土、碎石土、软岩等地层对于腐殖土、泥炭土、有机质土、污染土等地层及复杂地质条件，应通过试成墙试验确定其适用性3.0.3采用铳削深搅水泥土搅拌墙的工程，除应按现行国家标准《岩土工程勘察规范》GB50021规定进行岩土工程详细勘察外，尚应查明各层岩土的PH值、有机质含量及不良地质等3.0.4铳削深搅水泥土搅拌墙采用的水泥、膨润土、外加剂等材料应符合设计要求和国家现行有关标准的规定3.0.5劲芯水泥土搅拌墙的芯材可采用H型钢、组合钢箱、钢管、钢筋混凝土预制构件等劲性构件，芯材应符合设计要求和国家现行有关标准的规定3.0.6施工前应查明周边环境及地下障碍物等情况，并应制定处理措施3.0.7铳削深搅水泥土搅拌墙应通过试成墙确定施工工艺和施工参数3.0.8周边环境保护要求高的工程，施工期间应对周边环境进行监测3.0.9铳削深搅水泥土搅拌墙应进行全过程质量检验质量检验除应符合本规程有关规定外，尚应符合现行国家标准《建筑地基基础工程施工质量验收标准》GB50202的规定4设计4.1 一般规定4.1.1 铳削深搅水泥土搅拌墙设计前应具备下列资料：1岩土工程勘察报告；2基地周边建（构）筑物、市政管线设施等环境调查资料；3基地内不良地质、障碍物等调查资料；4基地红线图、建筑总平面图、主体工程基础资料等。
4.1.2 铳削深搅水泥土搅拌墙设计内容应包括墙体布置、截面尺寸、深度、相邻墙幅搭接尺寸、垂直度偏差要求、水泥掺量、水胶比、强度、渗透系数等4.1.3 铳削深搅水泥土搅拌墙厚度宜取700mm-1200mm,并宜取50mm的模数;单幅墙体长度宜取2.8m<>4.1.4 导杆式设备成墙深度不宜大于60m；悬吊式设备成墙深度不宜大于80m4.1.5 铳削深搅水泥土搅拌墙用于截水、防渗时，相邻墙幅的有效搭接尺寸应根据墙厚、深度和垂直度偏差等因素综合确定，且平面内有效搭接尺寸不宜小于200mm,平面外有效搭接尺寸不宜小于400mm4.1.6 铳削深搅水泥土搅拌墙的垂直度偏差应满足设计要求，并应符合下列规定：1墙体深度不大于60m时，其平面内、外的垂直度偏差均不应大于1/300；2墙体深度大于60m时，其平面内、外的垂直度偏差均不应大于1/5004.1.7 铳削深搅水泥土搅拌墙的材料用量、水胶比等参数应通过试成墙试验确定，并应符合下列规定：1水泥宜采用强度等级不低于P.O42.5级的普通硅酸盐水泥，水泥掺量不宜小于20%,在填土、淤泥质土等软弱土层中宜提高水泥掺量计算水泥用量时,被搅拌土体的体积应取单幅墙体矩形截面面积与深度的乘积；2用于截水帷幕和地基加固时，水泥浆液的水胶比宜取1.0~1.5;用于劲芯水泥土搅拌墙时，水泥浆液的水胶比宜取l∙0~2.0,且在芯材依靠自重和必要的辅助设备可插入到位的前提下宜取小值；3在砂土、粉土等松散土层为主的地层中采用双浆液方式施工时，应添加膨润土，膨润土掺量宜为被搅拌土体重量的5%~8%。
4.1.8 铳削深搅水泥土搅拌墙养护时间不应少于28天，28天龄期水泥土无侧限抗压强度应满足设计要求，且不宜小于0.8MPa4.1.9 铳削深搅水泥土搅拌墙墙身渗透系数不应大于l×10-6cm∕So4.1.10 劲芯水泥土搅拌墙。
