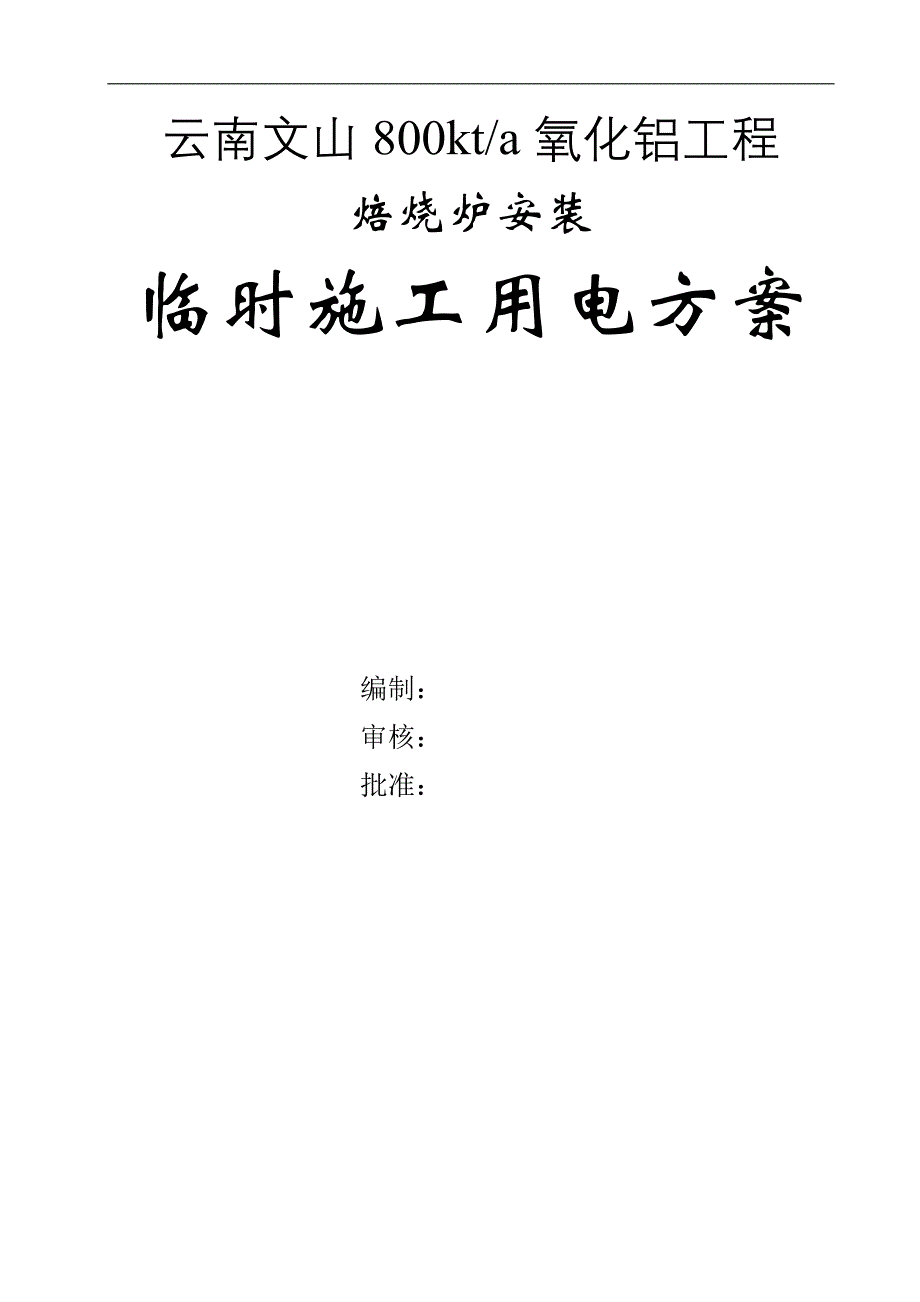

十四冶建设集团机安公司云南文山800kt/a氧化铝工程安装现场 临时施工用电方案云南文山800kt/a氧化铝工程焙烧炉安装临时施工用电方案编制： 审核：批准： 目 录一、 工程概况———————————————2二、 编制依据———————————————2三、 供配电方式——————————————2四、 主要施工机械设备配置—————————3五、 现场线路布置—————————————3六、 施工用电负荷计算及电缆选用——————3七、 施工技术要求及措施——————————7八、 临时用电系统使用管理维护———————8九、 安全技术措施—————————————8附施工用电平面布置图—————————14一、工程概况：氧化铝焙烧系统是整个工程的重要组成项目，也是氧化铝生产的最后一道工序，该项工程主要由悬浮焙烧炉钢结构框架、悬浮焙烧炉、工艺通用设备，电除尘器，给排水系统、工艺管网、电气仪表、电讯照明等项目组成氢氧化铝悬浮焙烧炉钢结构框架是氧化铝工程厂区最高的建筑，高度约为60~70米， 结构为双跨多层敞开式钢框架结构，柱、梁截面均为焊接H型，每套框架总重约1100吨。
其中①－④线为焙烧部分，柱子分５段，钢平台11层；④－⑤线为过滤部分，柱子分2～３段，砼平台８层；电梯间约高70米焙烧炉系统是通过风机形成的负压将物料悬浮运动，并燃烧煤气使AL(OH)3中的结晶水蒸发而成为AL2O3物料通过四级予热加温到1175℃焙烧后再经四级冷却并通过沸腾冷却床降至80℃出料其中最大件为焙烧炉，直径约5米多，重约28吨，其余非标设备总重约230吨过滤部分④－⑤线目前在5.000米平台和10.000 米平台有马达控制中心和计算机室，16.400米平台有－50立方米料仓电除尘器是氢氧化铝焙烧的关键设备：建筑面积约160多平方米， 设备总重约250吨左右， 在电收尘器框架旁边有一台750KW抽风机， 是全系统功率最大的运转设备，主要提供物料运行的动力二、编制依据：⑴、《施工现场临时用电安全技术规范》(JGJ46-2005)⑵、《建筑工程施工现场供用电安全规范》(GB50194-93)⑶、焙烧系统安装工程施工图纸和现场平面布置图⑷、与建设单位签订的施工合同三、供配电方式1、电源：自建设单位提供的配电室引出两路电源至我方低压配电盘N1、N2，供施工现场临电用从N1、N2配电盘引出5个回路接至现场的5台一级配电箱。
2、现场采用TN-S三相五线制接零保护系统供电四、主要施工机械配置表编号用设备名称型号及功率(KW或KVA)数量设备容量(KW或KVA)1履带起重机301台302交流电焊机328台2563时代手弧焊机16.55台82.54气体保护焊机302台605空压机151台156角磨机26台127二氧化碳焊机351台35五、现场线路布置 根据建设单位供电线路的特点及现场施工要求，由建设单位现场提供的配电室引二路电源至施工现场总配电柜N1、N2,供施工现场临电用低压配电盘N1、N2引出5个回路接至现场的5各一级配电箱，配电箱分布在现场四周，配电箱应做重复接地六、施工用电负荷计算及电缆选择1、公式及负荷计算P30=KdPeQ30=P30۰tanφS30=P30/cosφI=S30/1.732Uε＝ΔU۰I30۰L式中P30 ——有功功率 Q30——无功功率 S30——视在功率 cosφ——功率因素 ε——电压降 ΔU ——电缆线路1A ۰km电压损耗百分值 L——线路长度，km负荷计算表编号设备名称设备容量(kw)需要系数(Kd)cosφtanφ计算负荷P30Q30S30I30N1-1履带吊车1800.60.80.7510881135206N1-21#焙烧炉1320.60.80.7579.259.499150N1-3成品过滤1500.60.80.759067.5113171N2-1氢氧化铝仓1000.60.80.756075125190N2-22#焙烧炉1320.60.80.7579.259.4991506电焊机4500.350.71.021581617磨光机900.60.80.75544567.51038电焊机4500.350.71.021581612、电缆截面选择N1-1路：计算电流I=206A根据《施工现场临时用电安全技术规范》和《建设工程施工现场供用电安全规范》采用VV29铜芯 3*120+2*70mm2电缆，ε＝ΔU۰I30۰L=0.083*206*0.16＝2.7%经计算ε小于5%最小允许电压降，符合要求。
N1-2路：计算电流I=150A根据《施工现场临时用电安全技术规范》和《建设工程施工现场供用电安全规范》采用VV29铜芯3*95+2*50 mm2电缆，ε＝ΔU۰I30۰L=0.083*150*0.18=2.2% 经计算ε小于5%最小允许电压降，符合要求N1-3路：计算电流I=171A根据《施工现场临时用电安全技术规范》和《建设工程施工现场供用电安全规范》采用V29铜芯 3*95+2*50mm2电缆，ε＝ΔU۰I30۰L=0.083*171*0.20=2.8% 经计算ε小于5%最小允许电压降，符合要求N2-1路：计算电流I=190A根据《施工现场临时用电安全技术规范》和《建设工程施工现场供用电安全规范》采用V29铜芯 3*120+2*70mm2电缆，ε＝ΔU۰I30۰L=0.083*190*0.06=0.95% 经计算ε小于5%最小允许电压降，符合要求N2-2路：计算电流I=150A根据《施工现场临时用电安全技术规范》和《建设工程施工现场供用电安全规范》采用VV29铜芯3*95+2*50 mm2电缆，ε＝ΔU۰I30۰L=0.083*150*0.18=2.2% 经计算ε小于5%最小允许电压降，符合要求。
七、施工技术要求及措施⑴、配电室的门应向外开，其高度和宽度应便于设备出入；面积和高度满足操作与维护所需的安全距离，并符合国家现行有关标准的规定⑵、本工程使用临电配电箱应符合当地有关临时用电管理规定，配电箱符合三相五线制接零保护系统TN-S的要求⑶、二级配电箱处PE线各做一组重复接地接地极采用L50*50*5mm镀锌角钢，接地极每根长度2.5m，间距5.0m，接地电阻小于10欧，履带吊接地电阻小于4欧⑷、二级配电箱的漏电开关的动作电流30mA，动作时间0.1S⑸、从总箱到二级配电箱的电缆沿墙或埋地0.7m敷设电缆过大门或穿越道路时穿铁管保护八、临时用电系统使用管理维护：⑴、持证上岗与维修制度坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修检查和操作人员必须按规定穿、戴绝缘鞋、绝缘手套；必须使用电工专用绝缘工具施工现场的配电设施要一个月一检查，一个季度复查一次⑵、配电箱安装与保护应保持配电线路与配电箱和开关箱内电缆、导线对地绝缘良好不得有破损、损伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事工地所有配电箱要标明箱的名称、所控制的各线路称谓、编号、用途等在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁，并在开关箱上悬挂“禁止合闸”警示标志。
经常检查配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的情况九、安全技术措施⑴、现场与周围环境1、在建工程不得在高、低压电气线路下方施工，高、低压电气线路下方不得搭设作业棚，建设生活设施，或堆放构件，材料及其它杂物等2、在建工程（含脚手架具）的外侧边缘与外电架空线路的边线间必须保持安全操作距离，最小安全距离应一小于下表所列数值：外电线路电压1KV以下1~10KV35~110KV154~220KV330~500KV最小安全操作距离（m）46810153、现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离不应应下表所列数值：外电线路电压1KV以下1~10KV35KV以上最小垂直距离（m）6774、当小于第2、3 条中规定的最小距离时，必须采取防护措施，增设置屏障、围栏或保护网，并悬挂醒目的警示标志牌在架设防护设施时，应有电气工程技术人员和专职安全员监护5、在静电的施工现场内，集聚在机械设备上的静电，应采取接地泄漏措施⑵、接地与防雷1、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接地保护系统电气设备的金属外壳必须与专用保护零线连接2、施工现场的电力系统严禁利用大地作相线或零线。
3、保护零线不得设开关或熔断器保护零线的截面，应不得小于工作零线的截面，同时必须满足机械强度要求保护零线的统一标志为绿/黄双色线作负荷线4、保护零线应单独敷设，不作它用重复接地线应与保护零线相连接5、电力变压器的工作接地电阻值不得大于4Ω，单台容量不超过100KA的变压器的工作接地电阻值不得大于10Ω6、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置⑶、配电箱及开关箱1、配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电2、配电箱，开关箱应装设在干燥，通风及常温场所；不得设在有严重损伤作用的瓦斯、烟气、液体及其它有害介质中3、配电箱、开关箱周围应有足够二人同时工作的空间和通道不得堆放妨碍操作、维修的物品、不得有灌木、杂草4、配电箱、开关箱的外壳必须作保护接零，箱体必须防雨、防尘5、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器6、手动开关电器只允许用于直接控制照明电路和容量不大于5.5KW的电动电路，容量大于5.5KW的动力电路应采用自动开关电器或降压启动装置控制各种开关电器的额定值应与其控制用电设备的额定值相适应。
7、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制两台以上用电设备8、所有配电箱、开关箱应进行定期检查和维修检查维修人员必须是专业电工检查维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具9、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：送电操作顺序：总配电箱——分配电箱——开关箱；停电操作顺序：开关箱——分配电箱—。
