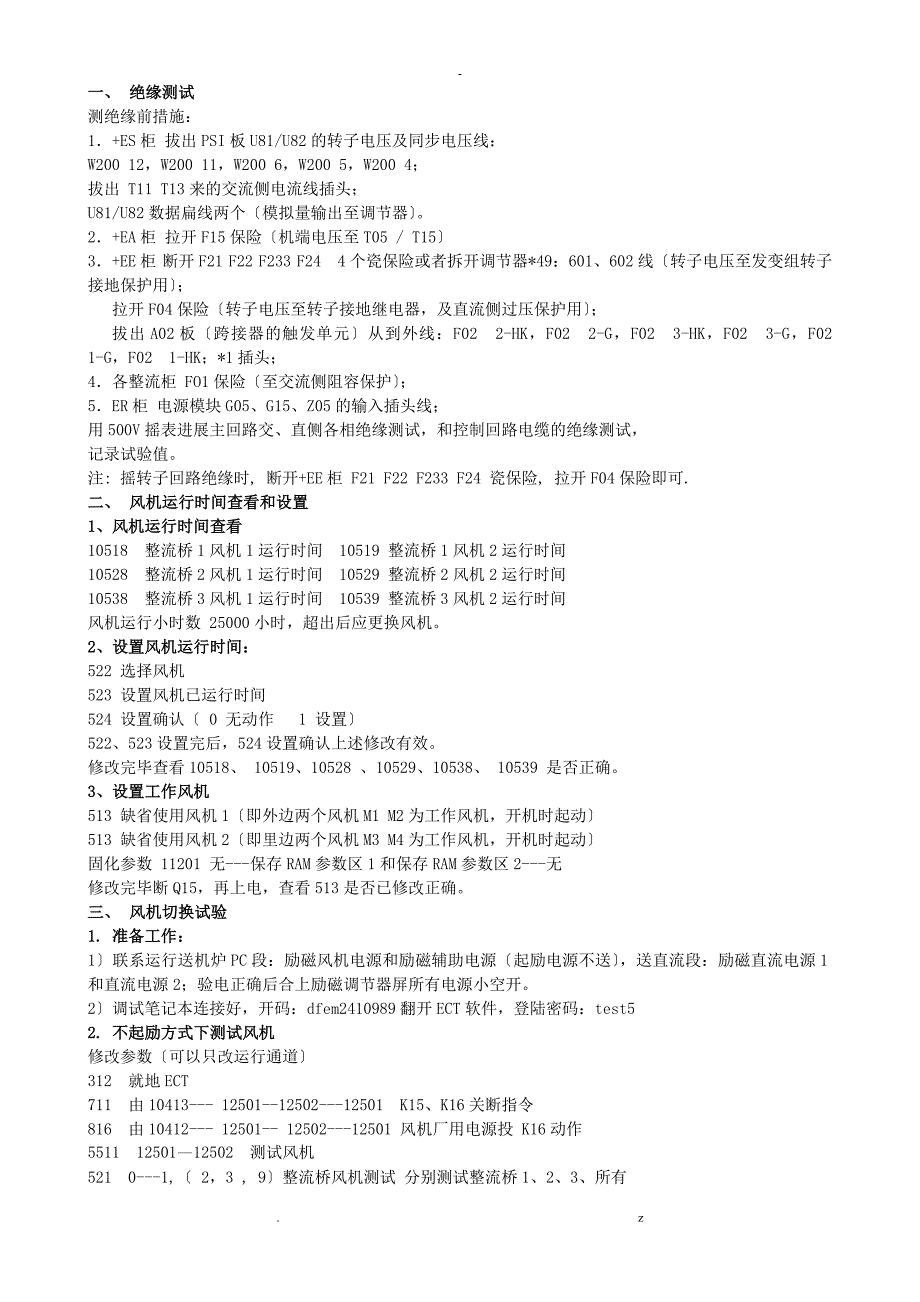

一、 绝缘测试测绝缘前措施：1．+ES柜 拔出PSI板U81/U82的转子电压及同步电压线：W200 12，W200 11，W200 6，W200 5，W200 4；拔出 T11 T13来的交流侧电流线插头；U81/U82数据扁线两个〔模拟量输出至调节器〕2．+EA柜 拉开F15保险〔机端电压至T05 / T15〕3．+EE柜 断开F21 F22 F233 F24 4个瓷保险或者拆开调节器*49：601、602线〔转子电压至发变组转子接地保护用〕； 拉开F04保险〔转子电压至转子接地继电器，及直流侧过压保护用〕；拔出A02板〔跨接器的触发单元〕从到外线：F02 2-HK，F02 2-G，F02 3-HK，F02 3-G，F02 1-G，F02 1-HK；*1插头；4．各整流柜 FO1保险〔至交流侧阻容保护〕；5．ER柜 电源模块G05、G15、Z05的输入插头线；用500V摇表进展主回路交、直侧各相绝缘测试，和控制回路电缆的绝缘测试，记录试验值注: 摇转子回路绝缘时, 断开+EE柜 F21 F22 F233 F24 瓷保险, 拉开F04保险即可.二、 风机运行时间查看和设置1、风机运行时间查看10518 整流桥1风机1运行时间 10519 整流桥1风机2运行时间10528 整流桥2风机1运行时间 10529 整流桥2风机2运行时间10538 整流桥3风机1运行时间 10539 整流桥3风机2运行时间风机运行小时数 25000小时，超出后应更换风机。
2、设置风机运行时间：522 选择风机523 设置风机已运行时间524 设置确认〔 0 无动作 1 设置〕522、523设置完后，524设置确认上述修改有效修改完毕查看10518、 10519、10528 、10529、10538、 10539 是否正确3、设置工作风机513 缺省使用风机1〔即外边两个风机M1 M2为工作风机，开机时起动〕513 缺省使用风机2〔即里边两个风机M3 M4为工作风机，开机时起动〕固化参数 11201 无---保存RAM参数区1和保存RAM参数区2---无修改完毕断Q15，再上电，查看513是否已修改正确三、 风机切换试验1. 准备工作：1〕联系运行送机炉PC段：励磁风机电源和励磁辅助电源〔起励电源不送〕，送直流段：励磁直流电源1和直流电源2；验电正确后合上励磁调节器屏所有电源小空开2〕调试笔记本连接好，开码：dfem2410989翻开ECT软件，登陆密码：test52. 不起励方式下测试风机修改参数〔可以只改运行通道〕312 就地ECT711 由10413--- 12501--12502---12501 K15、K16关断指令816 由10412--- 12501-- 12502---12501 风机厂用电源投 K16动作5511 12501—12502 测试风机 521 0---1,〔 2，3 , 9〕整流桥风机测试 分别测试整流桥1、2、3、所有工作风机起来后，观察挡板位置正常；断开整流柜11开关，则由工作风机切换为备用风机〔工作风机挡板落下后，备用风机起动〕；再合上11，复归ECT事件记录的报警信号时会出现复归不掉的现象，原因是这种方式下没有起励，工作风机不能自动切回。
风机试验完毕，将711由10413--- 12501-- 12502---12501 K15、K16关断考前须知：1〕711和816参数应及时改回12501〔即只发一次接触器的动作指令〕，否则K16接触器会来回翻转2〕试验完毕时应将改动的参数恢复原值，注意K16应在绿色II位置，如果在红色位置，调节器断电再上电后，风时机瞬间有杂音〕3. 起励方式下测试风机修改参数〔两个通道均修改〕312 就地ECT412 风机电源—厂用电〔起励时K16动作，工作风机起动〕901 由自并激改为它励930 2---4 〔整流桥退柜跳机个数, 改为4即整流柜退柜不跳机〕观察ECT无报警信号，在操作画面解锁，合FCB，起励E*C ON；5511 12501—12502 测试风机521 0---1,〔 2，3 , 9〕分别测试整流桥1、2、3、所有整流柜的风机工作风机起来后，观察挡板位置正常；断开整流柜11开关，则由工作风机切换为备用风机〔工作风机挡板落下后，备用风机起动〕；再合上11，复归ECT事件记录的报警信号，工作风机自动切回风机试验完毕，切励磁E*C OFF，跳开FCBQ15断电，恢复原参数。
考前须知：Q15断电再合上时不要太快，要间隔20秒左右，不要断开就立即合上，否则调节器可能不能正常工作四、 励磁调节器带假负载小电流开环试验1.准备工作1) 拆开励磁交流进线柜至励磁变的软连接, 拆开直流出线柜至发电机转子的铜排(倒极性处) (均在励磁间屏顶拆开，包好绝缘)2) 用三相380V交流电源作为同步电压，空开控制通断，测量相序正确，记录实际电压值，测量TO5/T15变压器二次值3〕假负载可用电炉丝〔核算好功率〕，直流侧电压最大为1.35*400=540V本次试验中用两个30欧，10A的变阻器串联后〔电阻大约60欧〕，并联接到转子电压回路中，电压可升至500多伏，电流很小4〕示波器并联接到转子电压回路中，观察电压波形，6个波头应清晰均匀5〕励磁调节器屏除起励电源外，各路交直流电源均送电，所有空开均合上2. 参数修改 〔两个通道均修改〕312 就地ECT412 风机电源—厂用电〔起励时K16动作，工作风机起动〕504 同步电压---400V901 由自并激改为它励930 2---4 〔整流桥退柜跳机个数, 改为4即整流柜退柜不跳机〕5502----控制电压12110 12110---34343434 控制角 由-10000到+10000〔缺省为0〕，对应角度15度到150度；试验前设为-10000〔对应控制角150度〕，起励时很平安。
2107 25%---0 〔手动起励值，也可不改〕5519 12501---125012 闭锁整流桥1脉冲5526 12501---125012 闭锁整流桥2脉冲5533 12501---125012 闭锁整流桥3脉冲5520 12501---125012—12501 复归整流桥1的闭锁5527 12501---125012—12501 复归整流桥2的闭锁5534 12501---125012—12501 复归整流桥3的闭锁先闭锁整流桥2、3的脉冲，带整流桥1作单柜的小电流开环试验，做完后要复归所有整流桥的闭锁；然后闭锁1、3做整流桥2试验，依次进展3个柜的单柜试验；单柜做完后3个柜一起做设置ECT表头观察的参数：10504 同步电压10591 控制角10506 励磁电压10502 励磁电流3. 试验步骤及记录1〕合交流侧380V电压，记录电压值409 V，正相序 T05 副边电压值72.1 V T15 副边电压值97.4 V2〕ECT 就地控制，CH1通道手动方式运行，复归报警信号；合FCB，起励，修改3434 参数值〔可以只修改一个通道〕，逐步升压，记录直流电压值，观察电压波形；升至最高后再降至最小值，切励磁；先做单柜，然后三个柜一起做。
CH1通道做完后切换至CH2通道进展，试验完毕恢复所有试验措施3434控制角aUe1Ue2Ue3Ue总-10000149-3000107-20001010904900607000458600301000015参考以前试验记录值：3434控制角〔度〕Ue1〔V〕Ue2〔V〕Ue3〔V〕Ue总〔V〕-10000149-3.6-3.5-3.6-3.6-30001072.52.62.62.5-200010113.513.513.613.209051.551.251.550.8490060234.0233.2233.5233.5700045353.0352.2352.8351.7860030444.1444.3444.3444.61000015510.1508.9509.2508.9五、 发电机短路试验1.在发电机主开关〔主变侧，CT和开关之间〕封短路铜排〔3*185〕，励磁变高压侧改接6KV段来电缆，测绝缘合格，合6kV励磁变临时电源开关〔励磁小间安装有合、跳闸按钮〕，测量三相电压大小〔295V〕，测量相序正确〔正序〕，查看503 整流桥相序 R-S-T2. 修改参数〔两个通道均修改〕312 就地ECT和远方ECT412 风机电源—厂用电901 由自并激改为它励2105 手动给定下限0%2107 手动给定预置值1 0%2108 手动给定预置值2 0%1902 自动给定下限0%1903 自动给定预置值1 0%1904 自动给定预置值2 0%注：不能修改504同步电压，否则报"辅助电源消失〞〔同步电压295V太低〕，不能合FMK。
3. 拆开并网信号〔拔K41〕，检查起励电源未送电〔Q03空开合，上口不带电〕；断开发变组保护柜"励磁系统联跳〞压板，防止励磁系统操作〔如AVR断电再上电〕联跳机炉机组转速稳定在额定转速3000转/分；AVR手动方式，合FMK，起励，手动增、减磁，进展短路试验可以远方运行人员操作，也可以在就地ECT操作〔点击ECT画面右下角"上下三角按钮〞，改变给定值〕521 0—9 选择所有整流柜的风机5511 12501—12502 启动风机试验中观察参数：10504 同步电压10591 控制角实际值10506 励磁电压10502 励磁电流10202 机端电压10211 定子电流4. 短路试验记录〔2号机201A〕机端电流(A)控制角(度)励磁电压(V)励磁电流(A)机端电压〔V〕50083971610831389102081231461.3198077462772.6298073704173.9379069895304.9400068945585.24998631196986.56000581438367.87000531679759.1800048193111310.5900041218125111.71000033245139013.01103823274153414.31120820281155814.61103821278153414.41000030250138513.090003922312461。
