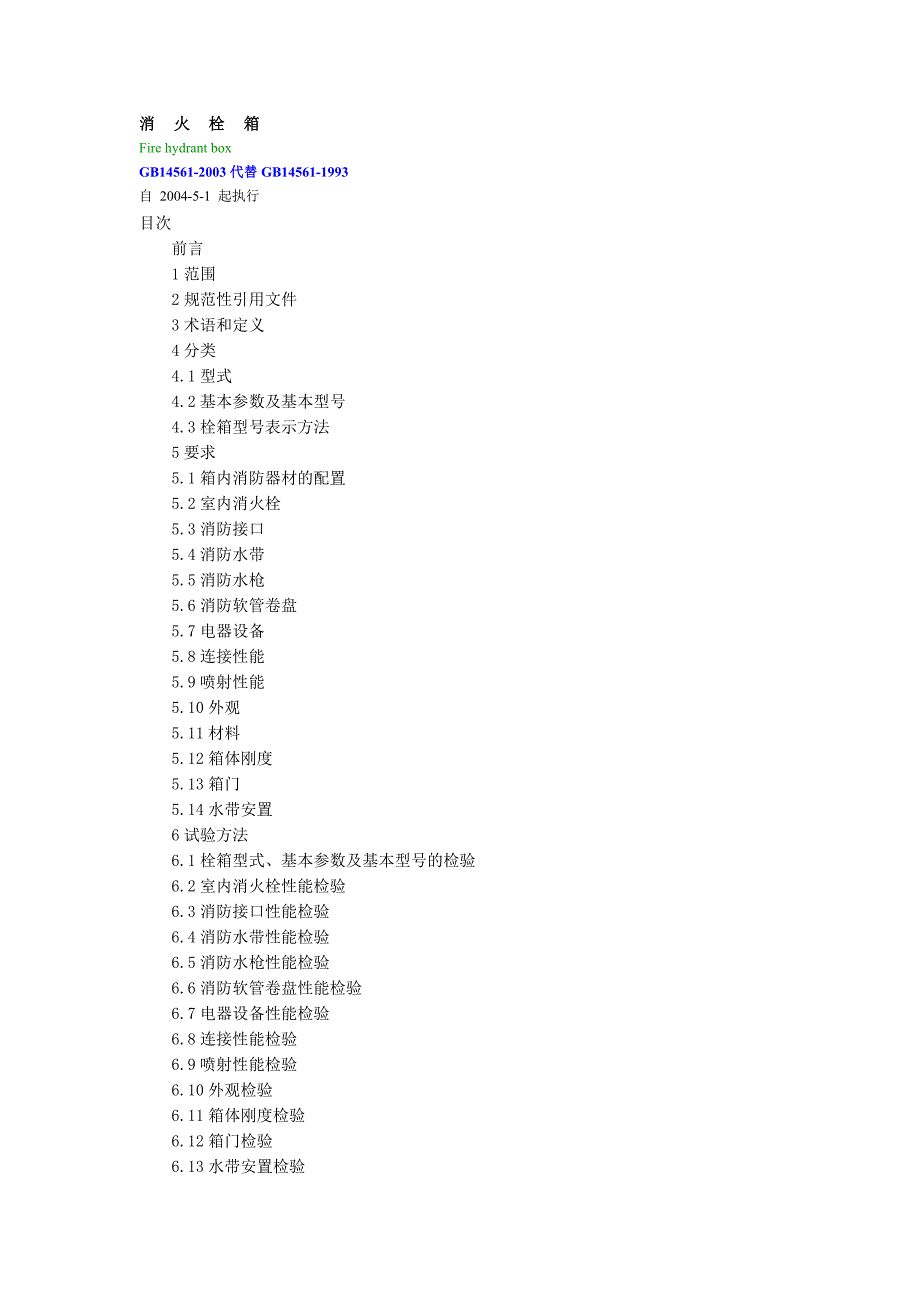

消消 火火 栓栓 箱箱Fire hydrant boxGB14561-2003 代替代替 GB14561-1993自 2004-5-1 起执行目次前言1 范围2 规范性引用文件3 术语和定义4 分类4.1 型式4.2 基本参数及基本型号4.3 栓箱型号表示方法5 要求5.1 箱内消防器材的配置5.2 室内消火栓5.3 消防接口5.4 消防水带5.5 消防水枪5.6 消防软管卷盘5.7 电器设备 5.8 连接性能5.9 喷射性能5.10 外观5.11 材料5.12 箱体刚度5.13 箱门5.14 水带安置6 试验方法6.1 栓箱型式、基本参数及基本型号的检验6.2 室内消火栓性能检验6.3 消防接口性能检验6.4 消防水带性能检验6.5 消防水枪性能检验6.6 消防软管卷盘性能检验6.7 电器设备性能检验6.8 连接性能检验6.9 喷射性能检验6.10 外观检验6.11 箱体刚度检验6.12 箱门检验6.13 水带安置检验7 检验规则7.1 型式检验7.2 出厂检验7.3 抽样7.4 判定规则8 标志9 使用说明书10 包装、运输和贮存图 1 挂置式栓箱图 2 盘卷式栓箱图 3 卷置式栓箱（配置消防软管卷盘）图 4 托架式栓箱图 5 刚度试验台图 6 消防软管卷盘的抗冲击性能试验图 7 消防软管卷盘的负荷性能试验图 8 消防软管卷盘栓箱的刚度试验图 9 托架式栓箱的刚度试验图 10 挂置式栓箱的刚度试验图 11 盘卷式栓箱的刚度试验表 1 栓箱基本型号、基本参数及消防器材的配置表 2 消防软管卷盘的主要性能参数及喷射性能表 3 型式检验项目、出厂检验项目及不合格类别 前言 本标准的第 5 章、第 7 章、第 8 章内容为强制性，其余为推荐性。
本标准代替 GB14561-1993《消火栓箱》本标准与 GB14561-1993 相比主要变化如下：——增加了使用说明书、包装、运输和贮存； ——取消了引用标准 GB998、GB1187、GB1497、GB3266、GB4580 和 JB4013.1；增加了引用文件 GB/T4942.2-1993、GB、9969.1 和 HG2184；——修改了消火栓箱的基本参数及箱内配置消防器材的情况；——增加了一些箱内配置消防器材的性能要求和试验方法；——修改了外观质量的要求；——增加了电器设备的一些要求本标准由中华人民共和国公安部提出本标准由全国消防标准化技术委员会第二分技术委员会（TC113/SC2）归口本标准起草单位：公安部天津消防研究所本标准主要起草人：王舒艳、刘连喜、迟立发、 赵永顺、白殿涛本标准所代替标准的历次版本发布情况为：——GB14561-19931 范围本标准规定了消火栓箱（以下简称栓箱）的分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存等本标准适用于建筑物内室内消火栓给水系统用栓箱2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准GB/T1173 铸造铝合金GB/T1176 铸造铜合金技术条件（GB1176-1987，neq ISO1338-77）GB3265 内扣式消防接口GB3445-1993 室内消火栓GB/T4942.2-1993 低压电器外壳防护等级（eqv IEC947-1：1988）GB6246 有衬里消防水带性能要求和试验方法GB8181 消防水枪性能要求和试验方法GB9969.1 工业产品使用说明书 总则HG2184 输水、通用橡胶软管3 术语和定义下列术语和定义适用于本标准3.1消火栓箱 Fire hydrant box指安装在建筑物内的消防给水管路上，由箱体、室内消火栓、消防接口、水带、水枪、消防软管卷盘及电器设备等消防器材组成的具有给水、灭火、控制、报警等功能的箱状固定式消防装置4 分类4.1 型式4.1.1 栓箱按安装方式可分为：a） 明装式；b） 暗装式；c） 半暗装式4.1.2 栓箱按箱门型式可分为：a） 左开门式； b） 右开门式；c） 双开门式；d） 前后开门式4.1.3 栓箱按箱门材料可分为：a） 全钢型；b） 钢框镶玻璃型；c） 铝合金框镶玻璃型；d） 其他材料型。
4.1.4 栓箱按水带安置方式可分为:a） 挂置式（见图 1）；b） 盘卷式（见图 2）；c） 卷置式（见图 3）；d） 托架式（见图 4）4.2 基本参数及基本型号4.2.1 基本参数栓箱的基本参数以箱体的长边、短边和厚度尺寸表示（见表 1）4.2.2 基本型号栓箱的基本型号表示箱体的基本参数以及箱内主要消防器材的配置情况（见表 1）4.3 栓箱型号表示方法栓箱型号由“基本型号”和“型式代号”两部分组成其形式如下：4.3.1 基本型号箱体的长短边尺寸代号按表 1 规定栓箱内配置消防软管卷盘时用代号“Z”表示，不配置者不标注代号4.3.2 型式代号4.3.2.1 水带安置方式代号水带为挂置式不用代号表示，其余方式分别用下述代号表示：“P”（盘）——盘卷式；“J”（卷）——卷置式；“T”（托）——托架式4.3.2.2 箱门型式代号箱门为单开门型式不用代号表示，基余型式分别用下述代号表示：“S”（双）——双开门式；“H”（后）——前后开门式4.3.3 标记示例箱门为双开门式，水带为盘卷式安置，内配消防软管卷盘及公称通径为 65mm 室内消火栓，箱体外形尺寸为 1000mm×700mm×240mm 的栓箱：栓箱 SG24B65Z-PS图 1 挂置式栓箱图 2 盘卷式栓箱图 3 卷置式栓箱（配置消防软管卷盘）图 4 托架式栓箱表 1 栓箱基本型号、基本参数及消防器材的配置5 要求5.1 箱内消防器材的配置箱内消防器材的配置应符合表 1 中的规定。
5.2 室内消火栓室内消火栓应是符合 GB3445 规定的合格产品5.2.1 密封性能室内消火栓各密封部位应能承受 1.6MPa 的水压，保压 2min，应无渗漏现象5.2.2 水压强度室内消火栓的阀体和阀盖应能承受 2.4Mpa 的水压，保压 2min 不得有破裂和渗漏现象5.3 消防接口消防接口应是符合 GB3265 规定的合格产品5.3.1 密封性能KN 型内螺纹固定接口在 1.6MPa 水压下，保压 2min，接口与相应规格的接口闷盖间应无渗漏现象水带接口成对连接后，在 1.6MPa 水压下，保压 2min，应无渗漏现象5.3.2 水压强度成对连接的固定接口在 2.4MPa 水压下，保压 2min，不应出现裂纹或断裂现象试验后能正常操作5.3.3 水带接口抗跌落性水带接口从 1.50m 高处自由跌落五次，应无损坏并能正常操作5.4 消防水带消防水带应是符合 GB6246 规定的合格产品5.4.1 长度及公差5.4.2 密封性能消防水带在 0.8MPa 水压下，保持 5min，水带全长应无泄漏现象5.4.3 耐压性能消防水带在 1.2MPa 水压下，保持 5min，应无渗漏现象在 2.4MPa 水压下，保压5min，不应爆破。
5.4.4 扭转方向在水压作用下，沿水流方向看，消防水带不得产生逆时针扭转5.5 消防水枪消防水枪应是符合 GB8181 规定的合格产品5.5.1 密封性能水枪在 0.9MPa 水压下，枪体及各密封部位应无泄漏5.5.2 水压强度水压在 1.6MPa 水压下，水枪应无破裂和影响正常使用的残余变形5.6 消防软管卷盘5.6.1 性能参数消防软管卷盘的主要性能参数应符合表 2 的规定表 2 消防软管卷盘的主要性能参数及喷射性能5.6.2 操作性能摇臂应能从箱体内向外作水平摆动，摆动角≥90°，摆动时应无卡阻和松动，驱使摆动的力不得大于 50N消防软管卷盘转动的启动力矩不得大于 20N•m5.6.3 抗冲击性能按 6.6.3 方法试验后，消防软管卷盘不得产生影响正常使用的变形；在 0.8MPa 水压条件下各连接部位不得有渗漏现象5.6.4 负荷性能按 6.6.4 方法试验后，消防软管卷盘不得产生影响正常使用的变形；在 0.8MPa 水压条件下各连接部位不得有渗漏现象5.6.5 连接性能消防软管卷盘的卷盘轴与弯管、软管与软管盘进出口、软管与进水控制阀、软管与喷枪的连接应牢固可靠，在 0.8MPa 水压下不得有脱离及渗漏现象。
在 1.2MPa 水压下，各零件不得产生影响正常使用的变形的损坏5.6.6 软管性能消防软管卷盘的软管应是符合 HG2184 规定的合格产品5.6.6.1 软管在 0.8MPa 压力下，外径的膨胀率应不大于 4％5.6.6.2 软管在 1.2MPa 压力下，不得有渗漏现象；在 2.4MPa 压力下，软管不应爆破，膨胀应均匀、无局部凸起现象5.6.7 进水控制阀的水压强度性能消防水喉进水控制阀选用公称通径 20mm 或 25mm 的球阀和闸阀时，必须通过水压强度试验在 2.4MPa 水压下，保压 2min，阀体不得有破裂和渗漏现象5.7 电器设备5.7.1 控制按钮应有防止误动作措施，且至少应有一对常开和一对常闭触点，触点间的接触电阻在正常的大气条件下不得大于 0.1Ω5.7.2 指示灯应具有防水、防尘能力，其指示灯光为红色，在光照度 1000lx 环境下，距 3m 远处应清晰可见5.7.3 配置音响警报器件的栓箱，其警报音响在额定工作电压下，距离 1m 远处的声压级应不低于 65dB（A）在 85%额定工作电压条件下能发出音响5.7.4 栓箱内各电器设备的额定工作电压应为 220Va.c 或 24Vd.c。
5.7.5 栓箱内各电器设备的接线端子均不得裸露，各接线端子与箱体之间的绝缘电阻，在正常大气条件下不得小于 50MΩ5.7.6 栓箱内各电器设备的外壳防护等级应为 IPX55.8 连接性能5.8.1 消防水带与接口的连接应牢固可靠，在 0.8MPa 水压下不得有脱离及泄漏现象5.8.2 室内消火栓与消防水带之间、消防水带与消防水枪之间通过接口连接后，在0.8MPa 水压下其各连接部位不得有泄漏现象5.9 喷射性能室内消火栓、消防水带、消防水枪连接后，在 0.35MPa 水压下，其流量不应小于300L/min，水枪的充实水柱不应小于 13m5.10 外观5.10.1 外观质量5.10.1.1 栓箱内配置的消防器材按规定装配完毕后，箱体应端正，不得有歪斜翘曲等现象各表面应无凹凸不平等加工缺陷及磕碰痕迹5.10.1.2 箱体内外表面应作防腐处理进行涂漆防腐处理的箱体，其涂层应均匀一致、平整光亮，明装式栓箱的箱体外表及其他型式栓箱的外露部位涂层应色泽美观，不得有流痕、气泡、剥落等缺陷5.10.1.3 焊缝或焊点应平整均匀、焊接牢固，应无烧穿、疤瘤等焊接缺陷铆接应严实美观铆钉排列应整齐，铆接后铆钉连接应紧固无歪斜。
5.10.2 外形尺寸5.10.2.1 箱体的长边，短边及厚度尺寸应符合表 1 要求5.10.2.2 箱门关闭到位后，应与四周框面平齐，其不平的最大允差为 2.0mm5.10.2.3 箱门与框之间的间隙应均匀平直，最大间隙不超过 2.5mm5.10.2.4 栓箱正面上的零部件，凸出箱门外表平面的高度不得大于 15.0mm；其余各面的零部件，凸出该面外表平面的高度不得超过 10.0mm5.11 材料5.11.1 箱体应使用厚度不小于 1.2mm 的薄钢板或铝合金材料制造，也可使用符合本标准 5.12 要求的其他材料5.11.2 栓箱箱门材料可根据消防工程特点，结合室内建筑装饰要求确定镶玻璃的箱门玻璃厚度不得小于 4mm5.11.3 水带挂架、托架和水带盘应用耐腐蚀材料制成，若用其他材料必须进行耐腐蚀处理5.11.4 箱内配置的消防软管卷盘的开关喷嘴、卷盘轴、弯管及水路系统零部件，应用铜合金或铝合金材料制造，也可用强度。
