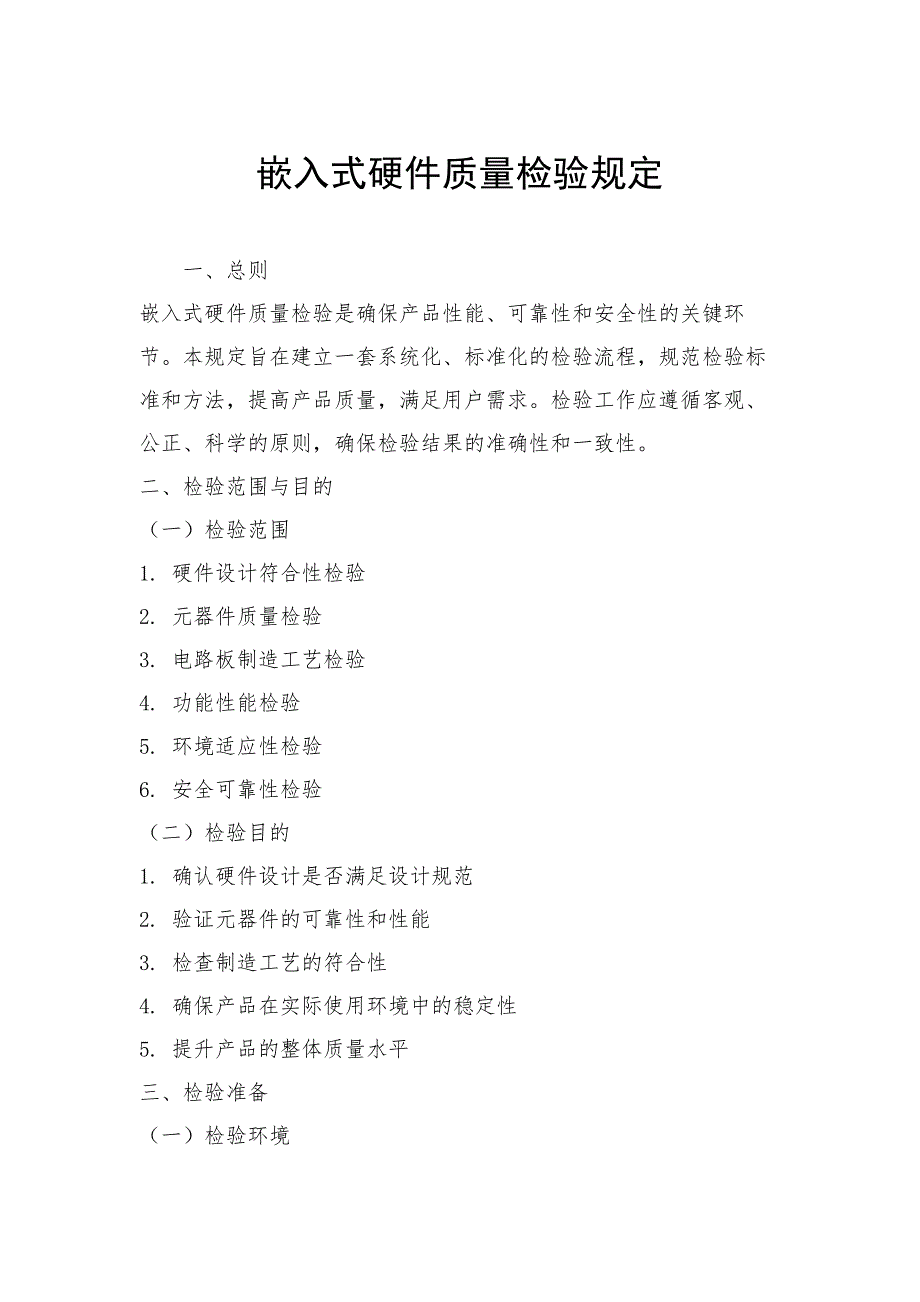

嵌入式硬件质量检验规定一、总则嵌入式硬件质量检验是确保产品性能、可靠性和安全性的关键环节本规定旨在建立一套系统化、标准化的检验流程，规范检验标准和方法，提高产品质量，满足用户需求检验工作应遵循客观、公正、科学的原则，确保检验结果的准确性和一致性二、检验范围与目的（一）检验范围1. 硬件设计符合性检验2. 元器件质量检验3. 电路板制造工艺检验4. 功能性能检验5. 环境适应性检验6. 安全可靠性检验（二）检验目的1. 确认硬件设计是否满足设计规范2. 验证元器件的可靠性和性能3. 检查制造工艺的符合性4. 确保产品在实际使用环境中的稳定性5. 提升产品的整体质量水平三、检验准备（一）检验环境1. 温度范围：15°C–25°C2. 湿度范围：40%–60%3. 光照条件：避免强光直射4. 电源稳定性：电压波动不超过±5%（二）检验设备1. 示波器：精度±1%2. 万用表：精度±0.5%3. 热成像仪：分辨率≥0.1°C4. 高倍显微镜：放大倍数×100–1000（三）检验人员1. 具备相关硬件检验资质2. 熟悉检验流程和标准3. 持证上岗四、检验流程（一）硬件设计符合性检验1. 核对设计图纸与实际硬件(1) 检查PCB布局是否与设计一致(2) 验证元器件型号是否匹配2. 读取物料清单（BOM）(1) 确认所有元器件的规格参数(2) 检查供应商资质文件（二）元器件质量检验1. 外观检查(1) 检查元器件是否有破损、氧化(2) 验证标签信息是否清晰2. 性能测试(1) 使用万用表测量电阻、电容等参数(2) 对有源器件进行功能验证（三）电路板制造工艺检验1. PCB板外观检查(1) 检查是否有短路、断路(2) 验证焊接质量是否达标2. 电路连通性测试(1) 使用电桥测试关键节点的连通性(2) 检查高压和低压电路是否隔离（四）功能性能检验1. 上电测试(1) 检查电源指示灯是否正常(2) 验证系统是否启动2. 功能模块测试(1) 测试输入输出接口是否正常(2) 验证通信协议是否符合标准（五）环境适应性检验1. 高温测试(1) 将硬件置于80°C环境下持续30分钟(2) 记录性能参数变化2. 低温测试(1) 将硬件置于-20°C环境下持续30分钟(2) 检查功能是否恢复（六）安全可靠性检验1. 静电放电（ESD）测试(1) 模拟人体放电，检查是否有短路2. 雷击防护测试(1) 使用模拟雷击信号，验证保护电路是否有效五、检验结果处理（一）合格判定1. 所有检验项目均符合标准2. 性能参数在允许范围内（二）不合格处理1. 记录不合格项及原因2. 退回不合格批次并要求整改3. 整改后重新检验，直至合格（三）检验报告1. 详细记录检验过程和结果2. 附上关键测试数据截图3. 签署检验人员姓名及日期六、持续改进（一）定期审核检验流程1. 每季度评估检验标准是否需更新2. 收集用户反馈并优化检验方法（二）培训检验人员1. 每半年进行一次技能培训2. 考核检验人员操作规范性本规定适用于所有嵌入式硬件产品的出厂检验，确保产品在交付前达到预定的质量标准。
一、总则嵌入式硬件质量检验是确保产品性能、可靠性和安全性的关键环节本规定旨在建立一套系统化、标准化的检验流程，规范检验标准和方法，提高产品质量，满足用户需求检验工作应遵循客观、公正、科学的原则，确保检验结果的准确性和一致性检验范围涵盖从元器件入厂到成品出库的全过程，旨在识别和消除潜在的质量风险二、检验范围与目的（一）检验范围1. 硬件设计符合性检验：验证最终产品是否与设计文档、原理图、PCB布局文件等设计资料保持一致，确保没有设计错误或遗漏1) 核对原理图与PCB布局的对应关系，检查关键信号线、电源线、地线的布设是否符合设计要求2) 确认PCB层叠结构、材料选择、阻抗匹配等参数是否符合设计规范3) 检查散热设计是否满足功耗要求，如散热片尺寸、位置、风扇匹配等2. 元器件质量检验：对采购的元器件进行抽样或全检，确保其规格、性能、质量符合设计要求，并具备可追溯性1) 核对元器件的型号、规格、制造商信息是否与采购订单和设计文件一致2) 检查元器件的外观质量，如引脚是否弯曲、氧化，封装是否完好，标签是否清晰可读3) 对关键元器件进行抽检，使用专用测试仪器测量其关键参数，如电阻、电容、电感、二极管、三极管、集成电路等。
3. 电路板制造工艺检验：对PCB板进行检验，确保其制造工艺符合质量标准，无明显制造缺陷1) 目视检查：检查PCB板是否有划痕、毛刺、镀层剥落、焊盘氧化、阻焊层印刷缺陷（如缺失、桥连、起泡）等2) 焊接质量检验：使用放大镜或显微镜检查焊接点的质量，确认是否存在冷焊、虚焊、短路、漏焊、焊料拉尖、锡珠等问题对BGA等复杂封装可进行X光检查3) 测试点连通性检查：使用万用表或电桥，按照测试点表，检查关键测试点之间的连通性，确认电路板基本功能正常4. 功能性能检验：验证嵌入式硬件的各项功能是否按设计实现，性能指标是否达标1) 基础功能测试：如电源开关、指示灯状态、复位功能、基本I/O口（如GPIO）功能等2) 接口功能测试：对各种接口（如UART、SPI、I2C、USB、Ethernet、CAN、ADC/DAC等）进行通信协议和信号质量测试，确保数据传输正确3) 核心模块性能测试：针对处理器、存储器、传感器、执行器等核心模块，进行压力测试、功能覆盖测试，验证其性能是否满足设计要求（如处理速度、数据精度、响应时间等）5. 环境适应性检验：评估硬件在不同环境条件下的工作稳定性和可靠性。
1) 温度测试：包括高低温存储测试、高低温工作测试，验证硬件在极端温度下的工作性能和可靠性例如，在-40°C至85°C或更高温度范围内循环测试2) 湿度测试：进行高低温高湿测试（如85°C/85%RH），评估硬件在潮湿环境下的防护能力3) 振动测试：模拟运输或使用过程中的振动环境，检查硬件结构是否牢固，内部元器件是否松动或出现故障4) 冲击测试：模拟跌落或碰撞场景，评估硬件的抗冲击能力5) 盐雾测试：针对需要户外或高湿度环境使用的硬件，进行盐雾测试，评估其防腐蚀能力6. 安全可靠性检验：确保硬件在使用过程中不会对用户或环境造成危害，并具备一定的抗干扰能力1) 电气安全测试：包括输入输出电压范围检查、绝缘电阻测试、介电强度测试（耐压测试），确保人身安全2) EMC（电磁兼容性）测试：包括EMI（电磁干扰）测试（如辐射发射、传导发射）和EMS（电磁敏感性）测试（如抗扰度测试，包括静电放电、浪涌、射频场感应、电压暂降等），确保硬件不会对其他设备造成干扰，且自身能抵抗电磁干扰3) 热可靠性测试：评估硬件在高负载运行下的温升情况，检查散热设计是否有效，是否存在过热风险二）检验目的1. 确认硬件设计是否满足设计规范，确保设计意图准确实现。
2. 验证元器件的可靠性和性能，从源头上杜绝因元器件问题导致的质量隐患3. 检查制造工艺的符合性，确保产品在生产过程中质量稳定可控4. 确保产品在实际使用环境中的稳定性，延长产品使用寿命5. 提升产品的整体质量水平，增强市场竞争力6. 保障用户使用的安全性与可靠性，降低潜在风险三、检验准备（一）检验环境1. 温度范围：检验室温度应稳定在15°C–25°C之间，波动范围不超过±2°C，以减少环境因素对检验结果的影响2. 湿度范围：检验室相对湿度应稳定在40%–60%之间，波动范围不超过±5%，避免潮湿环境影响电子元器件和测试设备3. 洁净度：检验区域应保持清洁，空气中尘埃粒子浓度应低于标准要求，防止灰尘附着在元器件或影响测试精度4. 光照条件：检验工作台应提供充足且稳定的照明，避免强光直射或阴影影响目视检查结果，建议使用可调节亮度的人工光源5. 电源稳定性：检验设备应接入稳定可靠的电源，电压波动不超过±5%额定值，频率稳定，并配备浪涌保护器，避免电源干扰影响测试数据6. 防静电措施：检验区域应采取防静电措施，如铺设防静电地板、使用防静电手环、防静电垫等，防止静电损坏敏感元器件。
二）检验设备1. 通用测量设备：(1) 数字万用表：精度≥0.5%，用于测量电压、电流、电阻、电容等基本参数2) 指针万用表：用于辅助检查电路通断和对比测量3) 电源供应器：可调范围宽，稳定度高，用于为硬件提供测试电源4) 电子负载：用于模拟设备负载，测试电源在不同负载下的表现2. 专用测试设备：(1) 示波器：带宽≥500MHz，用于观察和测量信号波形、频率、相位、上升/下降时间等，是调试和分析电路性能的关键工具2) 逻辑分析仪：通道数≥4，用于捕获和分析数字信号时序，验证逻辑电路和通信协议的正确性3) 信号发生器：频率范围宽，幅度可调，用于生成测试信号，驱动硬件进行功能测试4) 频谱分析仪：用于分析信号频谱成分，进行EMC测试中的辐射发射和传导发射测量5) 网络分析仪：用于测量网络的S参数等特性，常用于射频电路和阻抗匹配测试3. 辅助检验工具：(1) 热成像仪：分辨率≥320×240像素，测温范围宽，用于检测硬件运行时的温度分布，发现热点问题2) 高倍显微镜：放大倍数×100–1000，用于放大检查焊接点、PCB板细节、元器件外观等3) X射线探伤仪：用于检测PCB板底部焊接质量（如BGA、QFP等贴片元件内部焊点）。
4) ESD模拟器：用于进行静电放电抗扰度测试5) 电桥：用于精确测量电阻和电路连通性6) 环境测试箱：用于进行高低温、湿热、振动、冲击等环境适应性测试4. 检验软件：(1) 设计EDA软件：用于查阅原理图、PCB布局文件2) 测试自动化软件：用于编写和执行自动化测试脚本，提高测试效率和一致性3) 数据记录软件：用于记录和管理检验数据三）检验人员1. 资质要求：检验人员应经过专业培训，熟悉嵌入式硬件相关知识和检验标准，掌握所用检验设备和仪器的操作方法，并持有相应的上岗资格证（若有要求）2. 技能要求：(1) 能够熟练阅读和理解设计文档、检验规范、原理图、PCB图2) 能够准确使用各种检验设备和仪器进行测量和测试3) 具备良好的目视检查能力，能识别常见的硬件缺陷4) 能够分析测试数据，判断硬件功能和性能是否合格5) 能够填写规范的检验报告，记录检验过程和结果3. 责任心与态度：检验人员应具备高度的责任心、严谨的工作态度和客观公正的立场，确保检验结果的准确性和可靠性定期参加技能更新培训，了解行业新技术和新标准四、检验流程（一）硬件设计符合性检验1. 核对设计文件：(1) 根据检验任务单，从设计资料库中提取对应的原理图、PCB布局文件、物料清单（BOM）等设计文档。
2) 仔细核对实物硬件的元器件型号、规格、封装形式、PCB布局、走线路径等是否与设计文件一致可使用放大镜或显微镜进行细节核对2. BOM核对与追溯：(1) 获取该批次硬件的BOM清单，确认所用元。
