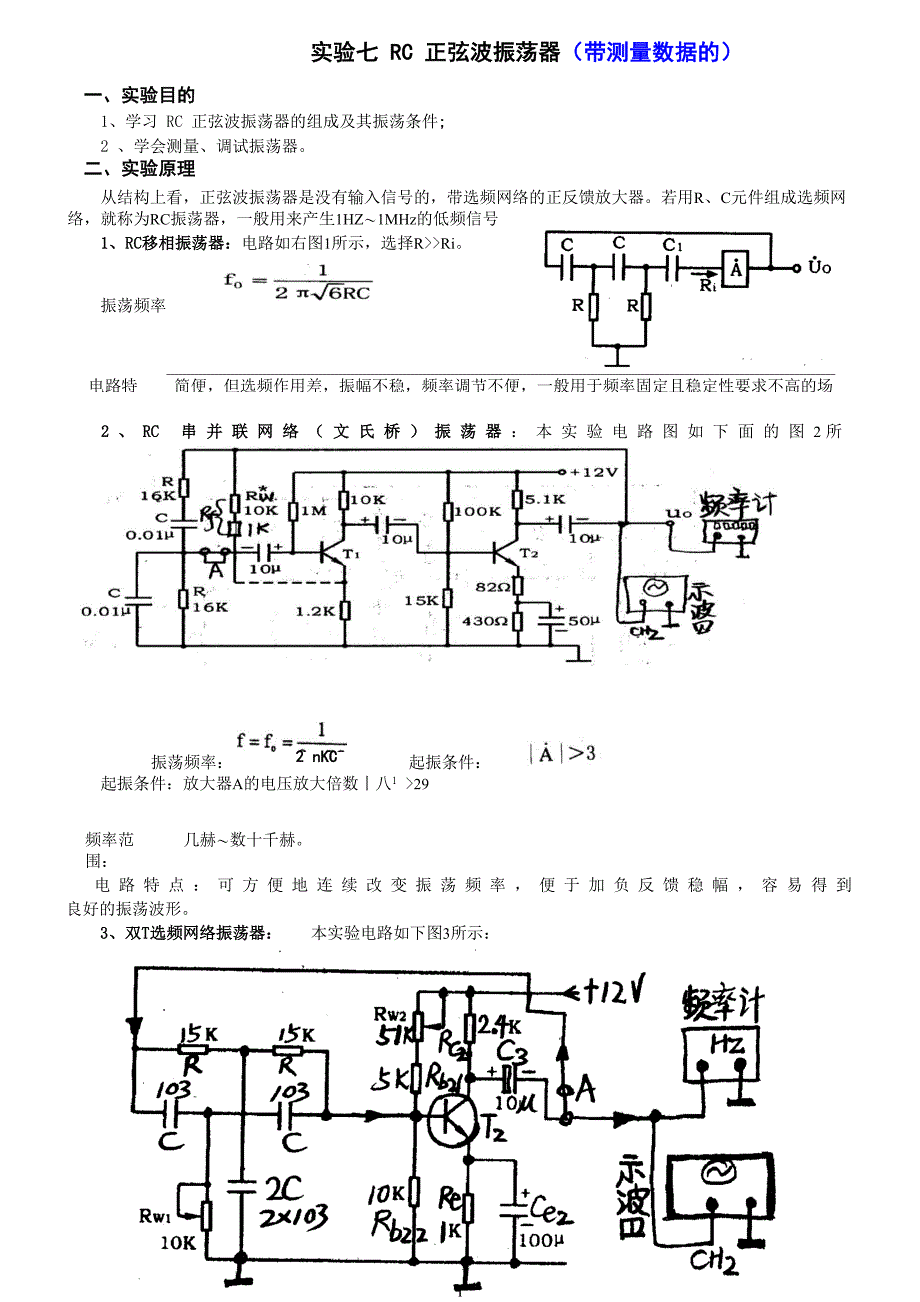

串 并 联 网 络 （ 文 氏 桥 ） 振 荡 器 ： 本 实 验 电 路 图 如 下 面 的 图 2 所 示 2 、 RC2 nKC振荡频率：起振条件：实验七 RC 正弦波振荡器（带测量数据的）一、实验目的1、学习 RC 正弦波振荡器的组成及其振荡条件;2 、学会测量、调试振荡器二、实验原理从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器若用R、C元件组成选频网 络，就称为RC振荡器，一般用来产生1HZ〜1MHz的低频信号1、RC移相振荡器：电路如右图1所示，选择R>>Ri振荡频率起振条件：放大器A的电压放大倍数丨八1 >29电路特点：简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合频率范围：几赫〜数十千赫电 路 特 点 ： 可 方 便 地 连 续 改 变 振 荡 频 率 ， 便 于 加 负 反 馈 稳 幅 ， 容 易 得 到 良好的振荡波形3、双T选频网络振荡器： 本实验电路如下图3所示：电路特点： 选频特性好，调频困难，适用于产生单一窄带频率的振荡三、实验器材 l、＋12V 直流电源； 2、函数信号发生器； 3、双踪示波器； 4、频率计；5、直流电压表；6、数字万用表；7、 15K 电阻 2 个、103 电容 4 个、10 电位器 1个。
四、实验内容．l、RC 串并联选频网络振荡器：（1）按图2 连接线路2） 断开RC串并联网络（即电路图A处断开），RW调到9-10K,测量放大器静态工作点IE （0.86毫安） 咕（1.1毫安）及不失真电压放大倍数A°（9倍，信号源500—1000HZ范围内）3） 关闭信号源，接通RC串并联网络（即电路图A处接通），使电路起振，调小RW，看停振现象再调 大Rw （顺时针拧）使刚好不失真，用示波器观测输出电压uo波形，并测量此情况下的电压放大倍数A （3.2 倍，要断开 RC 串并联网络测量）4） 用频率表测量振荡频率（893HZ）,并与计算值进行比较5） 两个电容C分别并联103电容，观察和记录振荡频率变化情况（520HZ）2、双T选频网络振荡器：（1） 按图3组接线路其中T2单级放大器由实验台上的“单级/负反馈两级放大器”的末级构成2） 断开双T网络（即电路图A处断开），调Rw2使T2静态工作点Ie2=2.5毫安3） 接入双T网络，用示波器观察输出波形若不起振，调小Rw1，使电路起振调节Rw1使波形不失 真且输出电压幅度最大（调小Rwi波幅增大但失真产生，调大Rwi波幅减小但失真减小，且再增大停振）。
4） 测量电路振荡频率（1397HZ，并与计算值比较5） 断开双T网络（即电路图A处断开），在双T网络的右端接信号源，寻找使示波器波幅最小的陷波频 率（1397HZ，与振荡频率对比RC串并联选频网络的幅频特性的观察是找出使示波器波幅最大的通波频率, 如有时间自己可以自定方法，定性测一下）3、 RC 移相式振荡器（如感兴趣且有时间才做的） 利用现有的元器件及实验台上的单元电路，组装一个 RC 移相式振荡器，只要电路接好能起振就行，只定性 做不测量数据五、实验总结和问题：1、 由给定电路参数计算振荡频率，并与实测值比较，分析误差产生的原因2、 总结实验涉及到的 RC 振荡器各自的特点3、 定性解释 RC 串并联选频网络振荡器和双 T 选频网络振荡器的选频网络特征频率与振荡频率的关系，是 如何激起振荡的？。
