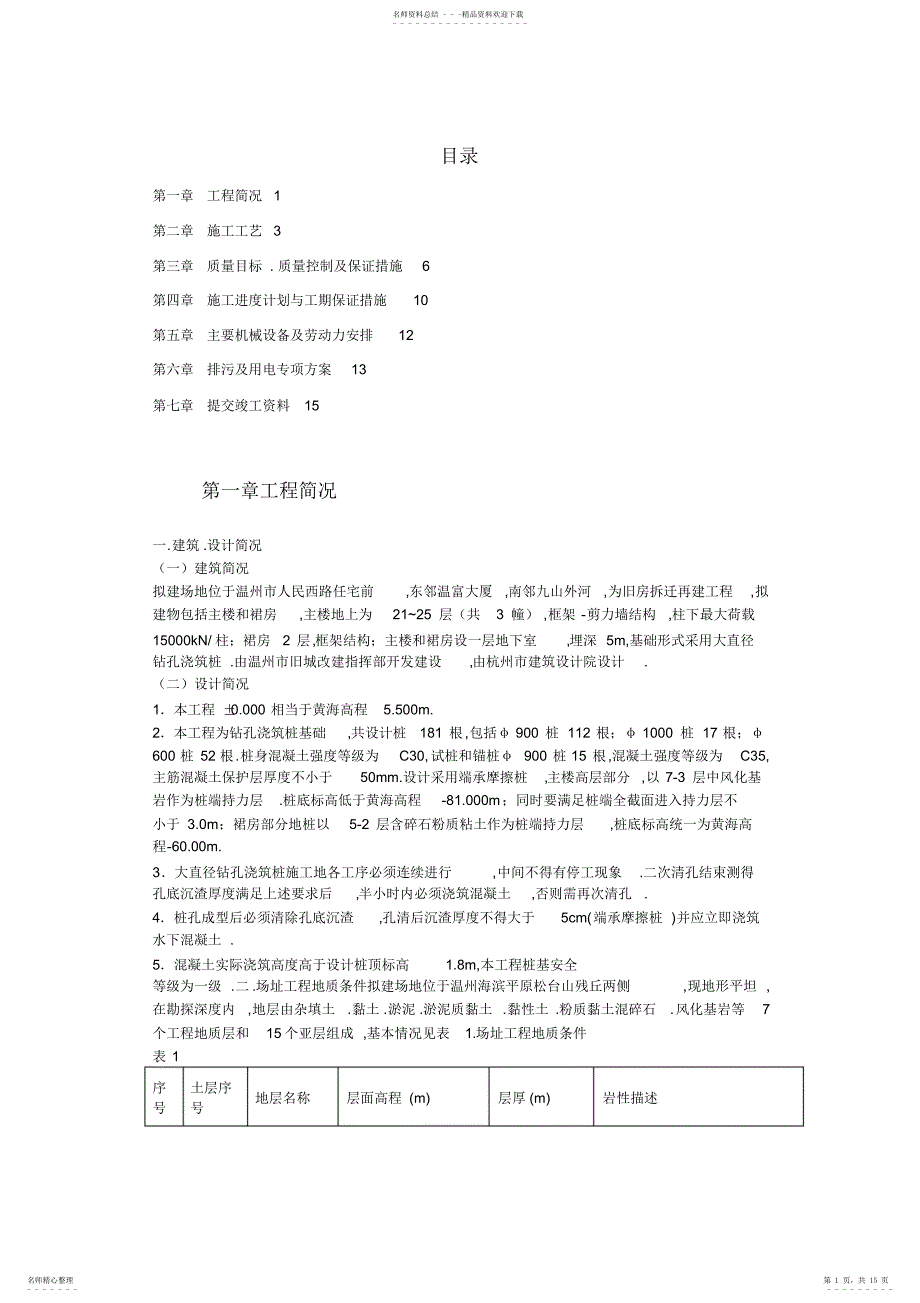

目录第一章工程简况1第二章施工工艺3第三章质量目标 . 质量控制及保证措施6第四章施工进度计划与工期保证措施10第五章主要机械设备及劳动力安排12第六章排污及用电专项方案13第七章提交竣工资料15第一章工程简况一.建筑 .设计简况（一）建筑简况拟建场地位于温州市人民西路任宅前,东邻温富大厦,南邻九山外河,为旧房拆迁再建工程,拟建物包括主楼和裙房,主楼地上为2125 层（共3 幢） ,框架 -剪力墙结构,柱下最大荷载15000kN/ 柱；裙房2 层,框架结构；主楼和裙房设一层地下室,埋深 5m,基础形式采用大直径钻孔浇筑桩 .由温州市旧城改建指挥部开发建设,由杭州市建筑设计院设计.（二）设计简况1本工程 0.000 相当于黄海高程5.500m. 2本工程为钻孔浇筑桩基础,共设计桩181 根,包括 900 桩 112 根； 1000 桩 17 根；600 桩 52 根.桩身混凝土强度等级为C30,试桩和锚桩 900 桩 15 根,混凝土强度等级为C35,主筋混凝土保护层厚度不小于50mm.设计采用端承摩擦桩,主楼高层部分,以 7-3 层中风化基岩作为桩端持力层.桩底标高低于黄海高程-81.000m；同时要满足桩端全截面进入持力层不小于 3.0m；裙房部分地桩以5-2 层含碎石粉质粘土作为桩端持力层,桩底标高统一为黄海高程-60.00m.3大直径钻孔浇筑桩施工地各工序必须连续进行,中间不得有停工现象.二次清孔结束测得孔底沉渣厚度满足上述要求后,半小时内必须浇筑混凝土,否则需再次清孔.4桩孔成型后必须清除孔底沉渣,孔清后沉渣厚度不得大于5cm(端承摩擦桩 )并应立即浇筑水下混凝土 . 5混凝土实际浇筑高度高于设计桩顶标高1.8m,本工程桩基安全等级为一级 .二.场址工程地质条件拟建场地位于温州海滨平原松台山残丘两侧,现地形平坦 ,在勘探深度内,地层由杂填土.黏土 .淤泥 .淤泥质黏土 .黏性土 .粉质黏土混碎石.风化基岩等7 个工程地质层和15 个亚层组成 ,基本情况见表1.场址工程地质条件表 1 序号土层序号地层名称层面高程 (m) 层厚 (m) 岩性描述名师资料总结 - - -精品资料欢迎下载 - - - - - - - - - - - - - - - - - - 名师精心整理 - - - - - - - 第 1 页，共 15 页 - - - - - - - - - 1 1-0 杂填土3.105.05 1.32.7 以碎砖 .瓦砾 .碎块石 .旧建筑物基础 .沙砾 .黏性土组成2 1-1 黏土2.333.75 0.71.4 灰黄 .褐黄色 ,含铁锰质氧化斑点 ,可塑软塑 ,全场分布3 2-1 淤泥1.532.65 7.68.85 灰色 ,流塑 ,厚层状 ,偶含腐植质,土质均匀 ,全场分布4 2-2 淤泥-6.97-5.28 10.521.65 灰色 ,流塑 ,鳞片状 ,含少量贝壳碎片 ,全场分布5 3-1 黏土-25.45-17.0 0.903.7 灰黄 .褐黄色 ,可塑为主,含少量铁锰质氧化斑点及结核,局部分布6 3-2 黏土-26.93-20.25 4.7515.2 灰色 ,软塑 ,厚层状 ,含褐色有机质条纹及钙泥质团块,全场分布 . 7 4-1 黏土-34.65-31.22 0.204.35 褐黄色 ,可塑 ,局部粉粒含量较高 ,为粉质黏土 ,局部分布8 4-2 黏土-36.95-32.18 0.707.2 灰.浅灰色为主 ,软塑 可塑 ,厚层状 ,局部含有机质及少量炭化物 ,土质不均9 5-1 黏土-41.17-36.31 1.357.70 色杂 ,以浅灰灰黄为主,可塑 ,局部粉粒含量较高,为粉质黏土,局部分布10 5-2 含 碎 石 粉质黏土-47.87-34.42 1.1015.4 浅灰 灰白色 ,可塑 ,厚层状 ,含碎石 ,局部有孤石 ,全场分布11 6 粉质黏土-51.62-38.43 1.813.75 浅灰 灰白色 ,可塑 ,局部硬塑 ,厚层状 ,局部含黄色黏土条带及少量碎石 ,局部分布12 7-1 全 风 化 基岩-55.77-51.16 18.331.35 色杂 ,浅紫红 .黄色为主,完全风化成土状,原岩结构尚清晰,风化不均13 7-2 强 风 化 基岩-84.05-72.08 0.33.60 浅灰色表面氧化成褐黄色,风化强烈 ,节理裂隙发育,全场分布14 7-3 中 风 化 基岩-87.65-73.58 11.30 浅灰色 ,局部表面氧化成褐黄色 ,块状构造 ,不易碎 ,裂隙较发育 ,全场分布三.工程量及主要原材料消耗情况（见表2）工程量：钻孔桩总数为181 根,其中 600 抗浮桩 52 根,900 桩 112 根,1000 桩 17 根,混凝土总方量约为8000.主要原材料消耗一览表名师资料总结 - - -精品资料欢迎下载 - - - - - - - - - - - - - - - - - - 名师精心整理 - - - - - - - 第 2 页，共 15 页 - - - - - - - - - 表 2 二. 名称钢筋水泥（T）砂（ T）卵石（T）水（ T）电（KW/h ）级II 级数量84.58 364.76 3500 4900 10500 21000 490000 第二章施工工艺一.工艺流程二 .施 工方法（ 一 ）放 样 定位工 程 开工 前 ,根据 轴 线及 桩 位布 置 情况 ,在 场地 内 建立 测 量控 制 网 ,然 后 依据 控 制网 测 放各 桩 位中心点 . （ 二 ）埋 设 护筒护 筒 直径 应 比桩 孔 直径大100mm,长 度 应满 足 护筒底进入黏土层不少于0.5m 地要求 ,护筒顶端高出地面0.3m,护筒埋设地倾斜度控制在1%施工准备放样定位埋设护筒钻机就位钻进成孔一次清孔下钢筋笼下导管二次清孔质量检测混凝土灌注起拔护筒回填桩孔清除障碍物制浆选择钻进参数运送钢筋笼制作钢筋笼泥浆排放泥浆循环泥浆外运检测拼接导管搅拌混凝土运输混凝土试块制作名师资料总结 - - -精品资料欢迎下载 - - - - - - - - - - - - - - - - - - 名师精心整理 - - - - - - - 第 3 页，共 15 页 - - - - - - - - - 以内 ,护筒埋设偏差不超过30mm,护筒四周用黏土回填,分层夯实 .（三）钻机就位钻机就位必须稳固.周正 .水平 ,确保 “ 天车 .转盘中心 .桩位中心 ” 三点成一线 ,钻机地转盘中心与桩位中心误差不大于10mm .（四）钻进成孔针对本工程地地质特点：在5-2 层及 7-3 层中夹有孤石；主楼高层部分,桩基以7-3 层中风化基岩作为桩端持力层.结合以往施工经验,我方采用回转和冲击相结合地钻进方法进行成孔：在护筒埋设并定位后,首先使用GPS-20 型回转钻机钻进,该钻机扭矩大,转速高 ,成孔效率也比一般钻机高,适合在强风化层或卵石层中钻进.在钻至孤石层或强中风化基岩时,若进尺很慢或无法进尺时,用吊车移走GPS-20 型钻机 ,换用 Z22-300 型冲击钻机冲击钻进.该钻机冲程为0.8m,冲击频率为3842 次/min,比普通冲击钻机频率高,适合于强 中风化岩层钻进.钻机在就位时应重新测量定位,确保对中无误 .利用冲击钻机在硬质基岩层中成孔效率较高地特点 ,完成余孔地成孔施工.采用这种方法可以克服回转钻机在硬岩中钻进缓慢和冲击钻机在黏土中钻进缓慢地弱点,缩短了成孔时间,提高了整个孔地成孔效率.在成孔过程中采用泥浆护壁.对于回转钻进,利用钻进过程中钻头对泥土地搅拌作用自然造浆,根据实际需要可对泥浆地比重进行调节,在施工过程中泥浆比重一般控制在1.21.3 之间 ,泥浆在循环过程中在孔壁表面形成泥皮,它和泥浆地自重对孔壁起到保护作用,防止孔壁坍塌.通过试成孔施工,泥浆护壁效果比较好,完全可以满足施工地需要.对于冲击成孔,利用冲击钻头对泥土地冲击作用造浆,冲击钻进形成地泥浆比重往往比较大（比重一般在1.3 以上） ,可通过掏渣筒掏渣以及给孔内加清水地方法来调节泥浆地比重,根据实际施工需要,泥浆比重一般控制在1.3 以上 ,这样有利于冲击钻进和孔壁地稳定.（五）一次清孔在钻机钻至设计孔深后,将钻头提离孔底300500mm,慢转 ,开足泵量进行一次清孔,重点是搅碎孔底较大颗粒地泥块,同时上返孔内尚未返出孔外地钻渣.时间为 3h 左右 .（六）钢筋笼制作与安放1钢筋笼制作钢筋笼在现场分节制作,主筋与加强筋全部焊接,螺旋筋与主筋采用隔点焊加固,钢筋笼制作符合设计要求外,还应符合表3 规定 .钢筋笼制作允许偏差表表3 制作好地钢筋笼,即进行逐节验收,合格后挂牌存放. 项次工程允许偏差（ mm）1 主筋间距 10 2 箍筋间距 20 3 钢筋笼直径 10 4 钢筋笼长度 50 2钢筋笼孔内安放钢筋笼在孔口焊接,单面焊10d,焊缝高度 0.3d,焊缝宽度 0.7d.两段笼子应保持顺直,同截面接头不得超过配筋地50%,间距错开 ,不少于35d.钢筋焊接完好后,应缓慢下放至孔内,严禁砸笼,隔 4m 在钢筋笼四周均匀设立4 个水泥保护块 ,钢筋笼下放至预定位置后,应在孔口固定,以防其上窜或下沉.（七）下导管1导管地选择采用丝扣连接地导管,其内径 250,底管长度为4m,中间每节名师资料总结 - - -精品资料欢迎下载 - - - - - - - - - - - - - - - - - - 名师精心整理 - - - - - - - 第 4 页，共 15 页 - - - - - - - - - 长度一般为2.5m.在导管使用前,必须对导管进行外观检查.对接检查和压水实验. （1）外观检查：检查导管有无变形.坑凹 .弯曲 ,以及有无破损或裂缝等,并应检查其内壁是否平滑 ,对于新导管应检查其内壁是否光滑及有无焊渣,对于旧导管应检查其内壁是否有混凝土粘附固结 .（2）对接检查：导管接头丝扣应保持良好.连接后应平直 ,同心度要好 . （3）压水实验：在连接后导管内先加70%地清水 ,然后一端密封,另一端通过空压机加压到0.50.6MPa,维持压力不变,滚动导管看是否漏水,时间约为15min . 经以上检验合格后方可投入使用 ,对于不合格导管应严禁使用.导管长度应根据孔深进行配备,满足二次清孔及水下混凝土浇筑地需要,即二次清孔时能下至孔底；水下浇筑时,导管底端距孔底0.5m 左右 ,混凝土应能顺利从导管内灌至孔底.2导管下放导管在孔口连接处应牢固,设置密封圈 ,吊放时 ,应使位置居中,轴线顺直 ,稳定沉放 ,避免卡挂钢筋笼和刮撞孔壁.（八）二次清孔二次清孔采用气举反循环法. 气举反循环清孔是利用空压机地压缩空气,通过风管（水管）送至孔内气浆混合器,高压气与泥浆混合 ,在导管内形成一种密度小于泥浆地浆气混和物,浆气混合物因其比重小而上升,在导管内混合器底端形成负压,下面地泥浆在负压地作用下上升,并在压气动量地联合作用下,不断补浆 ,上升至混合器地泥浆与气体形成气浆混合物后继续上升,从而形成流动,因为导管地内断面积大大小于导管外壁与桩壁间地环状断面积,便形成了流速.流量极大地反循环,携带沉渣从导管内反出,从而起到极好地清孔效果.经实际实验 ,直径在10 以内地卵石及碎石都可从孔底反出.气举反循环清孔工作操作要领及注意事项：1导管下放深度以出浆管底距沉淤面3040cm 为宜 ,风管（水管）下放深度一般以气浆混合器至泥浆面距离与孔深之比地0.550.65 来确定 .2空压机地主要参数：风量69m3/min ,风压 0.7MPa.出水管直径110,送风管直径（水管） 25.混合器用 25 水管制作 ,在 1m 左右长度范围内打6 排,每排 4 个 8 孔即可 .3开始送风时应先孔送浆（补浆）,停止清孔时应先关气后断浆.清孔过程中 ,特别要注意补浆量 ,严防因补浆不足（水头损失）而造成塌孔.4送风量应从小到大,风压应稍大于孔底水头压力,当孔底沉渣较厚.块度较大 ,或沉淀板结时,可适当加大送风量,并摇动出水管（导管）,以利排渣 .5随着钻渣地排出,孔底沉淤厚度较。
