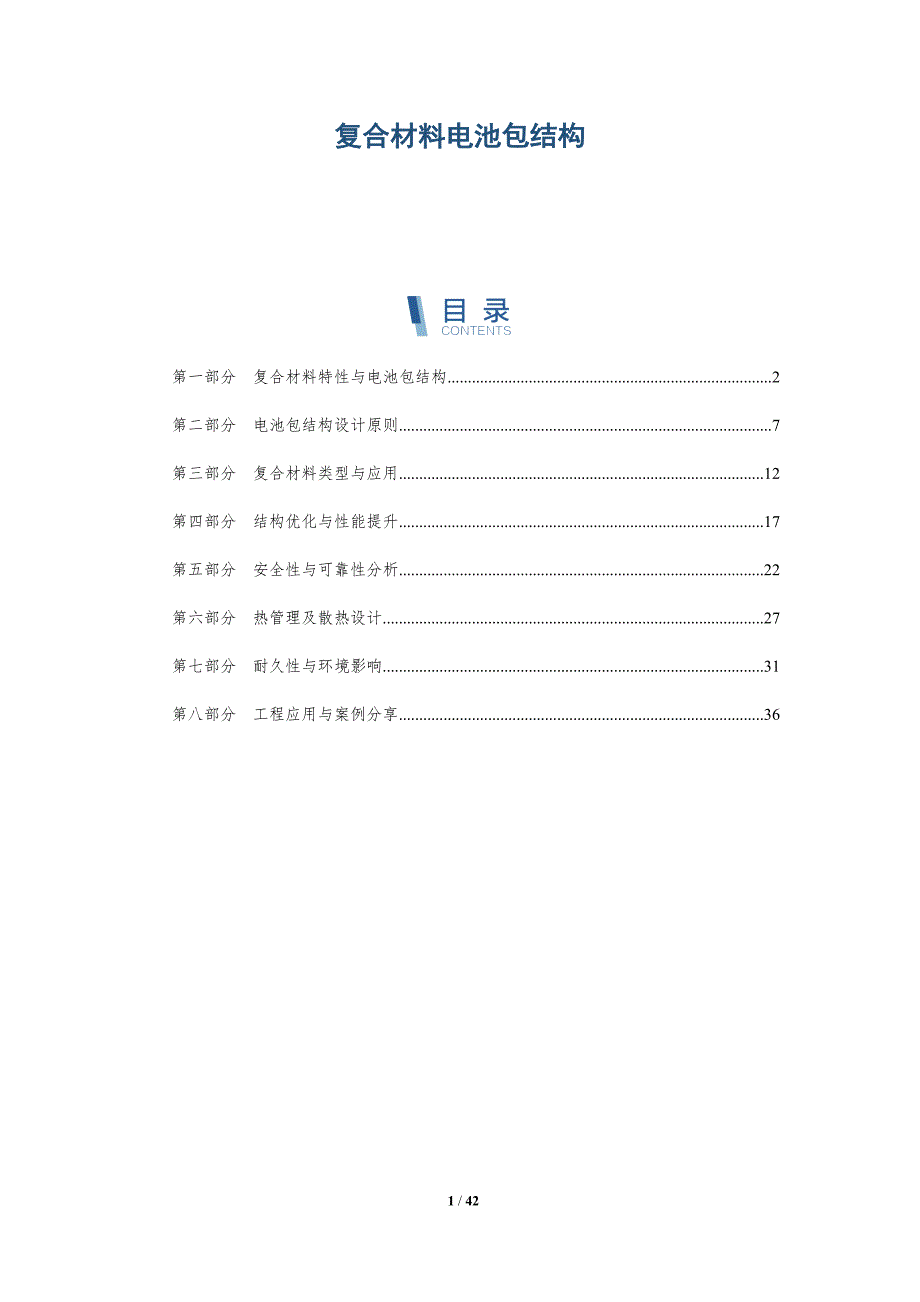

复合材料电池包结构 第一部分 复合材料特性与电池包结构 2第二部分 电池包结构设计原则 7第三部分 复合材料类型与应用 12第四部分 结构优化与性能提升 17第五部分 安全性与可靠性分析 22第六部分 热管理及散热设计 27第七部分 耐久性与环境影响 31第八部分 工程应用与案例分享 36第一部分 复合材料特性与电池包结构关键词关键要点复合材料在电池包结构中的应用优势1. 高强度与轻量化：复合材料如碳纤维复合材料（CFRP）和玻璃纤维复合材料（GFRP）具有高强度和低密度的特性，能够有效减轻电池包的整体重量，提高车辆性能2. 良好的耐腐蚀性：复合材料对环境中的化学物质和电解液具有较好的抗腐蚀能力，延长电池包的使用寿命3. 热稳定性：在电池充放电过程中，复合材料能够保持良好的热稳定性，有助于散热，防止电池过热复合材料电池包结构设计优化1. 结构强度与刚度的平衡：在设计电池包结构时，需要平衡复合材料的高强度和轻量化特性，确保在承受电池重量和外部载荷时，结构既坚固又灵活2. 能量吸收与分散：复合材料具有良好的能量吸收和分散能力，有助于在碰撞事故中保护电池，减少能量集中导致的损坏。
3. 模块化设计：采用模块化设计，可以根据不同电池类型和需求，灵活配置复合材料结构，提高电池包的通用性和可扩展性复合材料电池包的结构强度分析1. 应力分布与模拟：通过有限元分析（FEA）等方法，对复合材料电池包结构进行应力分布模拟，优化设计以提高结构强度和耐久性2. 疲劳寿命评估：对复合材料电池包进行疲劳寿命评估，预测在长期使用中可能出现的疲劳损伤，从而设计更可靠的结构3. 动力学特性研究：研究复合材料电池包在动态载荷下的力学性能，确保其在实际使用中具有良好的安全性能复合材料电池包的轻量化趋势1. 材料创新：随着新材料如碳纳米管（CNT）和石墨烯的开发，复合材料电池包的轻量化性能有望进一步提升2. 设计优化：通过先进的设计方法，如拓扑优化，可以减少复合材料电池包的结构重量，同时保持必要的强度和刚度3. 应用扩展：轻量化电池包不仅适用于电动汽车，还可拓展至无人机、可穿戴设备等领域，推动相关行业的快速发展复合材料电池包的制造工艺与质量控制1. 制造工艺研究：针对复合材料的特性，研究合适的制造工艺，如真空袋压法、树脂传递模塑（RTM）等，以提高电池包的制造效率和质量2. 质量控制标准：建立严格的质量控制标准，确保复合材料电池包的尺寸精度、结构完整性和性能稳定。
3. 持续改进：通过持续的技术创新和工艺优化，不断提高复合材料电池包的制造水平，降低生产成本复合材料电池包的市场前景与发展挑战1. 市场潜力：随着新能源汽车和储能市场的快速增长，复合材料电池包的市场需求预计将持续上升2. 技术挑战：复合材料电池包的设计、制造和性能优化仍面临诸多技术挑战，需要持续的研发投入3. 政策支持：政府政策和补贴对复合材料电池包产业的发展起到关键作用，需要加强与政策制定者的沟通与合作复合材料电池包结构在电动汽车、储能系统等领域得到了广泛应用本文将从复合材料特性及其在电池包结构中的应用两个方面进行阐述一、复合材料特性1. 高比强度和高比刚度复合材料通常由增强材料和基体材料组成增强材料如碳纤维、玻璃纤维等具有高强度和高模量，而基体材料如环氧树脂、聚氨酯等则具有良好的韧性通过复合，复合材料可以同时具备高比强度和高比刚度，这对于电池包结构而言至关重要例如，碳纤维增强复合材料（CFRP）的比强度和比刚度是钢的数倍，使得电池包结构在保证轻量化的同时，具有更高的结构强度2. 良好的耐腐蚀性和耐热性电池包结构在使用过程中，会受到温度、湿度、化学品等多种因素的影响复合材料具有良好的耐腐蚀性和耐热性，能够适应复杂的使用环境。
例如，环氧树脂基复合材料在-80℃至+180℃的温度范围内具有优异的力学性能，满足了电池包结构在宽温域内的使用要求3. 良好的减振性能复合材料具有优异的减振性能，可以有效降低电池包结构在工作过程中的振动和噪声这对于提高电池包的可靠性和使用寿命具有重要意义例如，复合材料在减振方面的性能优于金属材料，可以有效降低电池包在工作过程中的振动和噪声4. 易于成型和加工复合材料具有良好的成型性和加工性能，可以根据设计要求进行定制化加工这使得复合材料在电池包结构中的应用更加灵活，有利于提高电池包的结构性能和制造效率二、复合材料在电池包结构中的应用1. 电池壳体电池壳体是电池包结构的重要组成部分，其主要作用是保护电池单元、散热和结构支撑复合材料在电池壳体的应用主要包括以下几种形式：（1）复合材料电池壳体：采用复合材料制成的电池壳体具有轻量化、高强度、耐腐蚀等优点例如，CFRP电池壳体的比强度和比刚度是钢的数倍，重量仅为钢壳体的1/42）复合材料复合材料夹层结构：采用复合材料夹层结构设计的电池壳体，可以在保证结构强度的同时，进一步降低重量例如，采用CFRP/环氧树脂复合材料夹层结构的电池壳体，其重量比传统金属材料降低50%以上。
2. 电池包底板电池包底板是电池包结构的重要组成部分，其主要作用是支撑电池单元、散热和结构固定复合材料在电池包底板中的应用主要包括以下几种形式：（1）复合材料电池包底板：采用复合材料制成的电池包底板具有轻量化、高强度、耐腐蚀等优点例如，采用CFRP电池包底板，可以降低电池包整体重量，提高电池包的运行效率2）复合材料复合材料夹层结构：采用复合材料夹层结构的电池包底板，可以在保证结构强度的同时，进一步降低重量例如，采用CFRP/环氧树脂复合材料夹层结构的电池包底板，其重量比传统金属材料降低50%以上3. 电池包支架电池包支架是电池包结构的重要组成部分，其主要作用是支撑电池单元、散热和结构固定复合材料在电池包支架中的应用主要包括以下几种形式：（1）复合材料电池包支架：采用复合材料制成的电池包支架具有轻量化、高强度、耐腐蚀等优点例如，采用CFRP电池包支架，可以降低电池包整体重量，提高电池包的运行效率2）复合材料复合材料夹层结构：采用复合材料夹层结构的电池包支架，可以在保证结构强度的同时，进一步降低重量例如，采用CFRP/环氧树脂复合材料夹层结构的电池包支架，其重量比传统金属材料降低50%以上。
总之，复合材料在电池包结构中的应用具有显著的优势随着复合材料技术的不断发展，其在电池包结构中的应用将越来越广泛，为电动汽车、储能系统等领域的发展提供有力支持第二部分 电池包结构设计原则关键词关键要点安全性设计原则1. 电池包设计需充分考虑电气安全，避免短路、过热等风险，采用高安全性能的复合材料和结构设计2. 电池包内部应设置有效的热管理系统，确保在极端条件下电池温度的稳定性，降低热失控风险3. 结构设计需满足防漏液、防碰撞等要求，确保电池在遭受外部冲击时的安全性能轻量化设计原则1. 利用复合材料的高强度和轻质特性，优化电池包结构设计，减少整体重量，提高车辆的动力性能和燃油效率2. 采用轻量化设计的同时，保证电池包的结构强度和耐久性，通过有限元分析等手段验证设计合理性3. 结合电池模块布局，实现电池包的紧凑型设计，提高空间利用率模块化设计原则1. 电池包采用模块化设计，方便电池单元的更换和维护，提高系统的可靠性和可扩展性2. 模块化设计应考虑电池单元的一致性和兼容性，确保不同模块之间能够顺利组合和替换3. 模块化设计还需考虑到生产效率和成本控制，通过标准化生产流程降低制造成本散热设计原则1. 电池包散热设计应采用高效散热材料，如导热硅脂、散热铝板等，提高散热效率。
2. 散热系统应具备良好的热传导性和均匀性，确保电池温度在正常工作范围内3. 结合电池工作特点和环境因素，设计自适应散热策略，提高电池包在不同工况下的散热性能环境适应性设计原则1. 电池包结构设计需适应不同环境条件，如温度、湿度、振动等，保证电池的长期稳定运行2. 采用耐候性复合材料，提高电池包在恶劣环境下的抗老化性能3. 结构设计应具备良好的密封性，防止水分、灰尘等侵入，确保电池包的长期可靠性成本效益设计原则1. 在满足性能和安全要求的前提下，优化电池包结构设计，降低制造成本2. 采用经济合理的材料选择和加工工艺，提高电池包的整体成本效益3. 通过生命周期成本分析，综合考虑生产、使用和报废等环节的成本，实现成本效益最大化电池包结构设计原则在现代电动汽车、储能系统等领域，复合材料电池包因其轻量化、高能量密度、耐腐蚀等优点，得到了广泛的应用电池包结构设计是确保电池安全、可靠运行的关键环节以下将详细介绍电池包结构设计原则，以期为相关领域的研发提供理论支持一、安全性原则1. 结构强度：电池包结构应具备足够的强度，以承受电池内部充放电过程中产生的压力和振动根据电池类型和容量，通常要求电池包的许用应力不低于200MPa。
2. 防火性能：电池包材料应具有良好的防火性能，以防止电池在高温或短路情况下发生燃烧电池包材料的热稳定性能应满足以下要求： a. 非燃烧性：电池包材料在燃烧试验中应无火焰产生，火焰蔓延速度应小于10mm/min b. 阻燃性：电池包材料在燃烧试验中，燃烧时间应小于2分钟，燃烧残留物质量应小于10%3. 防漏性能：电池包结构应具有良好的密封性能，防止电解液泄漏电池包的密封性能应满足以下要求： a. 密封材料：电池包密封材料应具有良好的耐腐蚀性和耐老化性能，使用寿命应大于电池使用寿命 b. 密封结构：电池包密封结构应采用多层复合设计，确保密封效果二、可靠性原则1. 材料选择：电池包材料应具有良好的耐腐蚀性、耐磨性、耐高温性等特性根据电池类型和工况，通常选用以下材料： a. 阴极材料：磷酸铁锂、石墨等 b. 阳极材料：镍钴锰、三元锂等 c. 电解液：磷酸盐、碳酸酯类等2. 结构设计：电池包结构设计应遵循以下原则： a. 模块化设计：电池包采用模块化设计，便于维护和更换 b. 热管理设计：电池包应具备良好的热管理系统，确保电池在适宜的温度范围内工作 c. 振动隔离设计：电池包应采用有效措施隔离振动，降低电池损坏风险。
3. 电池管理系统（BMS）：电池包应配备高性能的电池管理系统，实时监测电池状态，确保电池安全、可靠运行三、轻量化原则1. 材料选择：在满足安全、可靠性要求的前提下，尽量选用轻量化材料，如碳纤维、玻璃纤维等复合材料2. 结构优化：通过对电池包结构进行优化设计，降低结构重量例如，采用蜂窝结构、复合材料梁等3. 模具设计：在模具设计过程中，采用轻量化设计，降低模具重量四、成本效益原则1. 材料成本：在满足性能要求的前提下，尽量选用成本较低的电池包材料2. 生产工艺：采用成熟、高效的生产工艺，降低生产成本3. 维护成本：电池包结构设计应便于维护，降低维护成本总之，电池包结构设计应遵循安全性、可靠性、轻量化和成本效益等原则，以实现电池包的高性能、低成本和长寿命。
