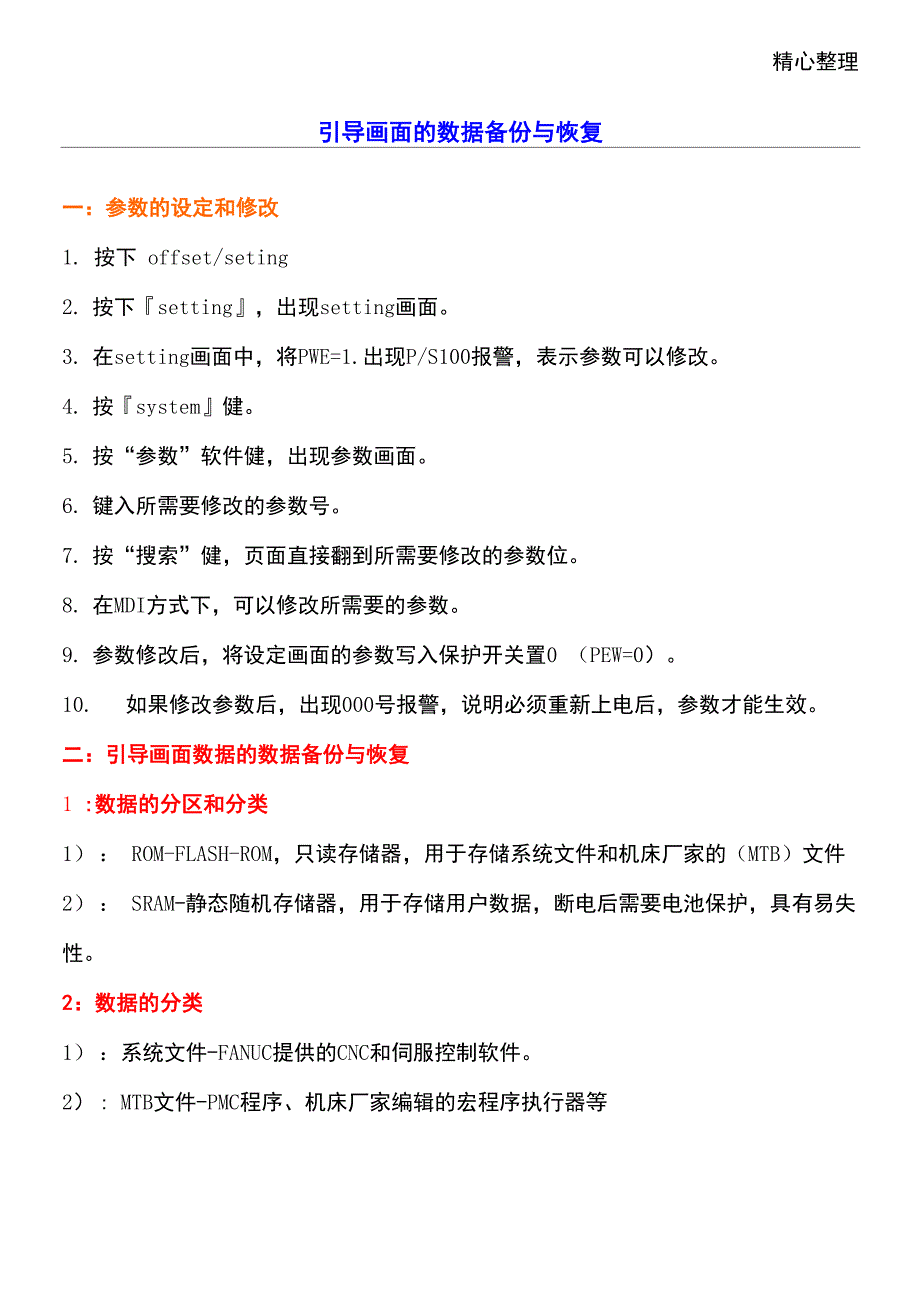

精心整理引导画面的数据备份与恢复一：参数的设定和修改1. 按下 offset/seting2. 按下『setting』，出现setting画面3. 在setting画面中，将PWE=1.出现P/S100报警，表示参数可以修改4. 按『system』健5. 按“参数”软件健，出现参数画面6. 键入所需要修改的参数号7. 按“搜索”健，页面直接翻到所需要修改的参数位8. 在MDI方式下，可以修改所需要的参数9. 参数修改后，将设定画面的参数写入保护开关置0 （PEW=0）10. 如果修改参数后，出现000号报警，说明必须重新上电后，参数才能生效二：引导画面数据的数据备份与恢复1 :数据的分区和分类1） ： ROM-FLASH-ROM，只读存储器，用于存储系统文件和机床厂家的（MTB）文件2） ： SRAM-静态随机存储器，用于存储用户数据，断电后需要电池保护，具有易失 性2：数据的分类1） ：系统文件-FANUC提供的CNC和伺服控制软件2） : MTB文件-PMC程序、机床厂家编辑的宏程序执行器等精心整理3）：用户文件－系统参数、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工 件坐标系数据、PMC参数等等。
3：数据的备份和保存SRAM数据由于需要电池保护容易丢失，要通过“引导画面BACKUP”方式或”数据输 入输出方式“保存前者保留的数据无法用WORD和写字板的软件打开F-ROM数据相 对稳定，不易丢失，但是如果更换主板和存储器时，有可能丢失，其中的FANUC系 统文件可由FANUC公司恢复，但是机床厂家的PMC程序以及用户宏程序执行器很难 恢复，所以备份数据十分必要三：SRAM数据的备份通过系统引导程序把数据备份到C-F卡中，该法简便易行，恢复容易步骤如下：1: CNC-SRAM的数据备份到C-F卡上1） ：启动引导系统（BOOT SYSTEM）操作：同时按住软件右端两个健，并接通NC电源系统就进入引导画面用软键『up』、『down』进行选择处理，按软键『select』，并按软键『yes』、『no』 确认2） 用软键『up』、『down』选择到“SRAM DATA BACKUP”上，进入到SRAM DATA BACKUP” 子画面上，便是SRAM数据的备份画面通过此功能，可以将系统的用户数据，包 括、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC参数 等等全部存储到C-F中，或者以后恢复到CNC中。
3） 在该子画面中，第一步：选择“1..SRAM BACKUP”，显示确认的信息第二步：按『yes』健，就开始保存数据 第三步：如果要备份的文件以及存在在卡中，系统就会提示是否覆盖原文件？精心整理第四步：在“file name”处显示现在正在写入的文件名第五步：结束后，显示以下信息请按『selec t』键SRAM BACKUP COMPLETE.HIT SELECT KEY.2： C-F卡的数据恢复到CNC SRAM中第一步：选择上述子画面'2.RESTORE SRAM”，显示以下信息，按『yes』键RESTORE SRAM DATA OK?HIT YES OR NO.第二步：系统显示以下确认信息：RESTORE SRAM DATA FROM MEMORY CARD.第三步：正常结束后，显示以下信息，请按软键『selec t』RESTORE COMPLETE.HET SELECT KEY.三：F-ROM中数据的拷贝和恢复1：系统F-ROM中数据拷贝到C-F卡中机床厂家编辑的梯形图、manual guide程序或cap程序存储在F-ROM中步骤如下: 第一步：进入到引导系统（boot system）第二步：进入“4 SYSTEM DATA SAVE”画面，就进入到了数据拷贝子画面。
该画面 中，有存储在快闪存储器的文件名称第三步：1） 把光标移到需要存储的文件名字上，按『selec t』软键2） 系统显示以下信息SAVE OK?HIT YES OR NO.3） 按『yes』开始存储，『no』中止存储4） 存储结束后，显示以下信息，信息的内容包含文件名，确认后按『selec t』键FILE SAVE COMPLETE.HIT SELECT KEY.精心整理SAVE FILE NAME:PMC-RA.000其他说明：在上述画面中，系统文件和用户文件是有区别的，系统文件有保护，不 可随意拷贝，防止随意损坏、复制原厂商的软键而设防的，而用户文件没有保护2: C-FOM中的数据恢复（把C-F卡中的数据加载到数控系统中） 第一步：进入引导区第二步：进入菜单选项“SYSTEM DATA LOADING”，进入画面存储卡的文件将列 表显示，把光标移到所需要的文件，然后按『selec t』键，显示以下信息： LOADING OK? HIT YES OR NO?按『yes』开始读入正常结束后，显示以下信息，按『selec t』LOADING COMPLETE HIT SELECT KEY.四：引导画面备份数据的注意事项1：进行SRAM DATA BACKUP操作时，一张卡只能保存一台机床的数据文件，因为不 同机床的SRAM备份文件名是相同的，所以用一张卡同时对两台机床的数据备份时， 卡的备份数据将被覆盖。
2： SRAM备份数据文件名不可以修改，如果修改了文件名，在进行RESTORE时，系统 将无法找到文件（只认系统默认的名称SRAM1-0A.FADB SRAM1-0B.FDB等）3 :对于FANUC Oi系统软件，如果是D6C1-07以后的版本，仅能对本机执行SRAM DATA BACKUP操作，不允许在两台数控系统之间进行SRAM DATA BACKUP操作这是由于新 版本的软件中含有IF文件，如果两台系统之间进行SRAM DATA BACKUP操作，会破 坏IF文件，产生报警因此，如果要在多台以上机床之间进行SRAM的数据备份， 例如成批调试同型号的机床进行数据拷贝时，应当用数据输入/输出方式保存或备份 数据，而不能在引导画面用SRAM DATA BACKUP操作通过数据输入/输出方式保存、恢复数据•数据输入/输出：NC的数据在NC和外部输入/输出设备（CF卡或RS232-C接口） 之间传送•新增功能：FANUC OiC 16i 18i 21i等可以通过显示单元左侧的cf卡接□，进行 数据交换•特点：通过RS232C输入/输出方式，可以将数据存入/输出到cf卡中，无需再连 接电缆、外部计算机操作以及数据保存安全易行。
以下数据可以交换：加工程序、 偏置数据、参数螺距误差补偿数据、用户宏程序变量、PMC参数、PMC程序•在使用输入/输出设备之前，必须设置好输入/输出参数一：加工程序的输入/输出：1：加工程序的读入：1） ：请确认输入设备是否连接好（计算机或cf卡），如果是cf卡，在『setting』 画面I/O通道一项中设定1/0=4,如果是RS232C，则根据硬件连接情况设定1/0=0 或 I/O=12） ：使系统处于edit方式3） ：按PROG功能键，显示程序画面或者程序目录画面4） ：按下软键『OPRT』（操作）键5） ：按下最右边的扩展键6） ：输入地址 O 后,输入程序号7） ：按下软键『read』或『读入』，然后按『exec』或『执行』键，程序被读入2：加工程序的输出1） ：请确认输入设备是否连接好（计算机或cf卡），如果是cf卡，在『setting』 画面I/O通道一项中设定1/0=4,如果是RS232C，则根据硬件连接情况设定1/0=0 或 1/0=12） :选定输出文件格式，通过『setting』画面指定文件的代码类别（ISO或EIA）3） ：使系统处于 edit 方式4） :按PROG功能键，显示程序画面或者程序目录画面。
5） :按下软键『OPRT』（操作）键6） :按下最右边的扩展键7） :输入地址O8） :输入程序号如果输入-9999，则所以的程序被输出9） :按下软键『punch』或『输出』，然后按『push』或『执行』，指定的程序被 输出二：偏置数据（刀具偏置补偿数据）的输入/输出1：偏置数据的输入1） :请确认输入设备是否连接好（计算机或cf卡），如果是cf卡，在『setting』 画面I/O通道一项中设定I/O=4,如果是RS232C，则根据硬件连接情况设定I/O=0 或 I/O=1o2） :使系统处于edit方式3） :计算机恻准备好需要的程序画面（相应操作参见所使用的通讯软件说明书）4） :按下功能软件『OFFSET/SETTING』，显示刀补画面5） :按下软键『OPRT』（操作）键6） :按下最右边的扩展键7）:按下『read』或『读入』软键，然后按『exec』或『执行』键精心整理8) ：输入操作完成后，输入数据会显示在画面中 2：偏置数据的输出1) ：请确认输出设备是否连接好2) ：使系统处于 edit 方式3) :按下功能软件『OFFSET/SETTING』，显示刀补画面4) :按下软键『OPRT』(操作)键。
5) :按下最右边的扩展键6) :按下软键『punch』或『输出』，然后按『exec』或『执行』键在cf卡中，输出文件的名称为offset三：参数的输入输出1：输入参数1) ：请确认输入设备是否连接好(计算机或cf卡)，如果是cf卡，在『setting』 画面I/O通道一项中设定1/0=4,如果是RS232C，则根据硬件连接情况设定1/0=0 或 I/O=l2) :计算机恻准备好需要的程序画面(相应操作参见所使用的通讯软件说明书)3) :使系统处于急停状态(EMERGENCY STOP)4) :按下功能键『OFFSET/SETTING』5) :按下软键『setting』，出现setting画面6) :使 PEW=17) :按下『system』功能键8) :按下『PARAM』键，出现参数画面9) :按下软键『OPRT』(操作)键10) :按下最右边的扩展键11) :按下『read』或『读入』软键，然后按『exec』或『执行』键，参数被读入12) ：按下功能键『 OFFSET/SETTING』13) :按下软键『setting』14 )：在 setting 画面中，使 PEW=015) :切断CNC电源再通电16) :解除急停状态2:输出参数1) :请确认输出设备是否连接好。
2) ：通过参数指定输出代码(ISO或EIA)3) :使系统处于edit方式4) :按下『system』功能键5) :按下『PARAM』键6) :按下软键『OPRT』(操作)键7) :按下最右边的扩展键8) :按下软键『punch』或『输出』9) :要输出所有的参数，按下『all』，要输出设置为非0的参数，按下『NON-0』 软键10) :按『exec』或『执行』键11) :所有的参数以指定的格式输出在cf卡的显示目录上，输出文件的名称是PARAMETER四:螺距误差补偿数据的输入/输出1:输入螺距误差补偿值1) :请确认输出设备是否连接好精心整理2) ：计算机恻准备好需要的程序画面(相应操作参见所使用的通讯软件说明书)3) :使系统处于急停状态(EMERGENCY S。
