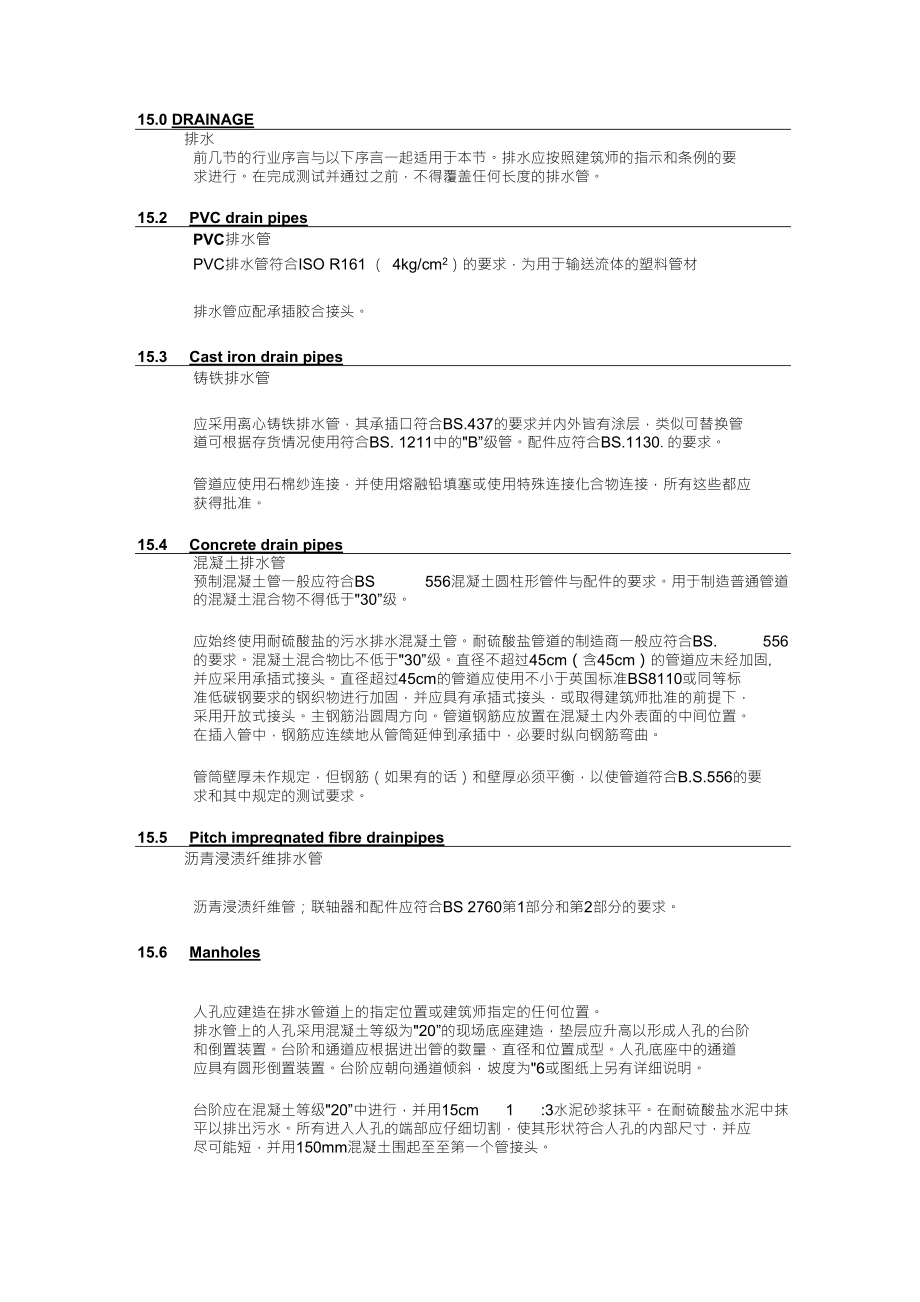

15.0 DRAINAGE排水前几节的行业序言与以下序言一起适用于本节排水应按照建筑师的指示和条例的要 求进行在完成测试并通过之前，不得覆盖任何长度的排水管15.2 PVC drain pipesPVC排水管PVC排水管符合ISO R161 （ 4kg/cm2）的要求，为用于输送流体的塑料管材排水管应配承插胶合接头15.3 Cast iron drain pipes铸铁排水管应采用离心铸铁排水管，其承插口符合BS.437的要求并内外皆有涂层，类似可替换管 道可根据存货情况使用符合BS. 1211中的"B”级管配件应符合BS.1130.的要求管道应使用石棉纱连接，并使用熔融铅填塞或使用特殊连接化合物连接，所有这些都应 获得批准15.4 Concrete drain pipes混凝土排水管预制混凝土管一般应符合BS 556混凝土圆柱形管件与配件的要求用于制造普通管道 的混凝土混合物不得低于"30”级应始终使用耐硫酸盐的污水排水混凝土管耐硫酸盐管道的制造商一般应符合BS. 556 的要求混凝土混合物比不低于"30”级直径不超过45cm（含45cm）的管道应未经加固, 并应采用承插式接头直径超过45cm的管道应使用不小于英国标准BS8110或同等标 准低碳钢要求的钢织物进行加固，并应具有承插式接头，或取得建筑师批准的前提下， 采用开放式接头。
主钢筋沿圆周方向管道钢筋应放置在混凝土内外表面的中间位置 在插入管中，钢筋应连续地从管筒延伸到承插中，必要时纵向钢筋弯曲管筒壁厚未作规定，但钢筋（如果有的话）和壁厚必须平衡，以使管道符合B.S.556的要 求和其中规定的测试要求15.5 Pitch impreqnated fibre drainpipes沥青浸渍纤维排水管沥青浸渍纤维管；联轴器和配件应符合BS 2760第1部分和第2部分的要求15.6 Manholes人孔应建造在排水管道上的指定位置或建筑师指定的任何位置排水管上的人孔采用混凝土等级为"20”的现场底座建造，垫层应升高以形成人孔的台阶 和倒置装置台阶和通道应根据进出管的数量、直径和位置成型人孔底座中的通道 应具有圆形倒置装置台阶应朝向通道倾斜，坡度为"6或图纸上另有详细说明台阶应在混凝土等级"20”中进行，并用15cm 1 :3水泥砂浆抹平在耐硫酸盐水泥中抹 平以排出污水所有进入人孔的端部应仔细切割，使其形状符合人孔的内部尺寸，并应 尽可能短，并用150mm混凝土围起至至第一个管接头应按典型和特殊人孔图纸建造人孔人孔铸铁台阶应符合BS.1247的要求所有台阶在制造后进行热浸镀锌。
人孔盖和框架应符合BS.497的要求，并符合图纸规定15.7 Concrete beds etc混凝土垫层等混凝土垫层应采用“15”级铺设以纠正落差，宽度比管道外径大300mmo铺设费用应 包括两部分，第一部分铺设在75mm厚的沟槽底部，并允许在管道铺设开始前设置单 根管道应牢固地支撑在紧邻插口后面的预制混凝土块上，其支撑方式应确保每根管道在 直线和水平方向上均准确定位，且筒体底面至少高出混凝土顶部75mm接缝完工且管道测试合格后，第一层混凝土垫层应彻底冲洗干净，其余垫层混凝土（以及所需的 下水或周围混凝土）应放置并加固在管道下方和周围，以免对管道或接缝造成任何损坏或干扰承包商应确保其浇筑第二层混凝土的方法能完全支撑每个管道的全长垫层总深度应 符合图纸上的表格要求如果规定管道要加腋，则应在垫层上铺设第二层混凝土，它与 管筒底面加上管道直径的一半的距离总深度至少为150mm,然后倾斜至排水管筒顶部 如果规定要将管道围起来，则应将第二层混凝土铺在垫层上，使其与管筒底面的距离总 深度至少为150mm,然后用混凝土完全围起来，四周覆盖最小厚度为150mm本项费 用应包括所需模板的费用15.8 Trenches and manhole excavation and back fillinq沟和人孔的开挖及回填将修整和加固排水沟底部，以校正水平和梯度。
如果沟渠被过度挖掘，承包商应自费在 需要时用等级"10”的混凝土填至适当深度排水沟的费用应包括底部平整、必要板架支 撑以及保持挖掘处无水、返回、填充和夯实地面以及在弃土场现场处理多余材料它 们还应包括按要求在排水管道上方300mm处筛选和手动填充沟渠回填应采用选定材料填充至150mm层（如果使用机械夯实，则为300mm层），每层应夯 实并浇水，以获得最大压实度应注意确保此类工程300mm范围内不放置石头或进行 其他工程人孔挖掘费用应包括底部平整费用所有表面材料，包括表层土，无论与底层性质如何不同，在 任何情况下都应小心地与其他挖料分开存放不允许因堆放备用表土提出额外费用15.9 Pipe lavinq and iointinq qenerallv 铺管和连接所有管道的铺设和连接一般应符合CP.301的规定每根铸铁或混凝土管在铺设前，应 用锤子敲击以测试其坚固性，而任何管道或接头如果声响不对或以任何其他方式显示有 缺陷迹象，则应表示歉意每根管道的铺设应精确到直线和坡度，使成品管道在水平面和垂直面上保持呈一条直线 承包商应设置涂漆正确且定位牢固的瞄准线，在使用瞄准线之前以及在必要时，建筑师 代表应检查瞄准线的水平和位置。
在建造中的每段管道至任何坡度的位置上，瞄准线不 得少于三条，且瞄准线应垂直于管道线之上或紧邻管道线15.9.1 Jointinq PVC Drainpipes连接PVC排水管排水PVC管的接头类型为水泥承插接头连接步骤如下:i) The spigot end shall be chamfered 插口端应斜切Clean spigot and socket with wet cloth and let dry 用湿布清洁插口和承窝并让其干燥iii) Un-grease spigot and socket with acetone 使用丙酮去掉插口和承窝的油脂iv) Mark length of joint and spigot标记接头和插口长度v) Apply first a relatively thick layer of cement onto spigot and then a thin layer into socket先在插口上涂一层较厚的水泥，然后在承窝上涂一层较薄的水泥vi) Flush home the joint to the mark quickly and give at once a 90 twist. 快速将接头冲洗至标记处,并立即扭转90度。
vii) Remove pressed out cement去除压出的水泥viii) Do not disturb the joint for five minutes whilst cement is hardening 在水泥硬化的同时,静置接头5分钟The cement used shall be supplied by the factory, which is supplying the pipe. 所用水泥应由供应管道的工厂提供15.9.2: Jointinq precast concrete pipe连接预制混凝土管承包商应采取建筑师批准的措施，以确保每根铺设的管道与其连接的先前铺设的管道同 心除非另有批准，管道应沿上坡度方向铺设，插口应沿水流方向铺设在开始铺设作 业前，承包商应确保管道中与接缝材料接触的部分完全清洁带承插接头的混凝土管所需水泥砂浆接头应按以下规定制作：i) 在开始接合操作之前，应将先前放置的管道和新管插口清洁并用水彻底浸泡ii) 插口应包裹一整圈涂有焦油的大麻细纱，将新管小心地拉向先前铺设的管道， 以便插口进入先前铺设管道的承窝整个深度然后，调整新管并将其固定在直 线、水平和坡度的正确位置，并将纱线牢牢地嵌在承窝中。
完成此操作时，纱 线的填充深度不得超过承窝总深度的四分之一承窝的其余部分应完全由水泥(用于污水排放的耐硫酸盐水泥)和砂砾按1 : 4组成的水 泥砂浆填满砂浆填充应与承窝齐平，并应整齐地抹平，使管道周围表面光滑iv) 为了利于砂浆养护，承包商应在接缝形成后立即覆盖一层黄麻布，并在白天持续保持其湿润，承包商还应采取建筑师指示的其他措施，费用由承包商承担15.10 Position of floor qullies etc.地面集水沟的位置承包商应在定位通风烟囱的地面集水沟鸭脚弯头等之前咨询建筑师，以确保这些弯头位 置正确如果承包商未能做到这一点，则承包商必须负责将地面集水沟、通风烟囱的鸭 脚弯头等定位在建筑师随后可能指示的位置15.11 Testin，排水管铺设和接合后以及沟渠填充前，应在建筑师代表在场的情况下进行测试应在人 孔之间或代表或建筑师批准的较短长度内测试排水管应让水流进试验段，直到所有空气排出，将管线充满水并在上游端承受1500mm的水头 如果没有可见渗漏，看到有水从任何接头管道渗漏，且安装在上游的直径为76mm的直 立管的水头下降速度不超过每分钟12mm/30m长度，则应认为测试通过。
承包商应留 出必要的时间，以便管道吸收测试用水人孔的水密性测试方法与排水管的水密性测试方法相同，但水头不超过1500mm承包商应提供这些测试所需的所有测试仪器和材料，并提供所需的所有劳动力和协助如果排水 系统因故未通过指定测试并出现任何缺陷，均须予以修复，并须重新测试排水系统，直至达到建 筑师要求。
