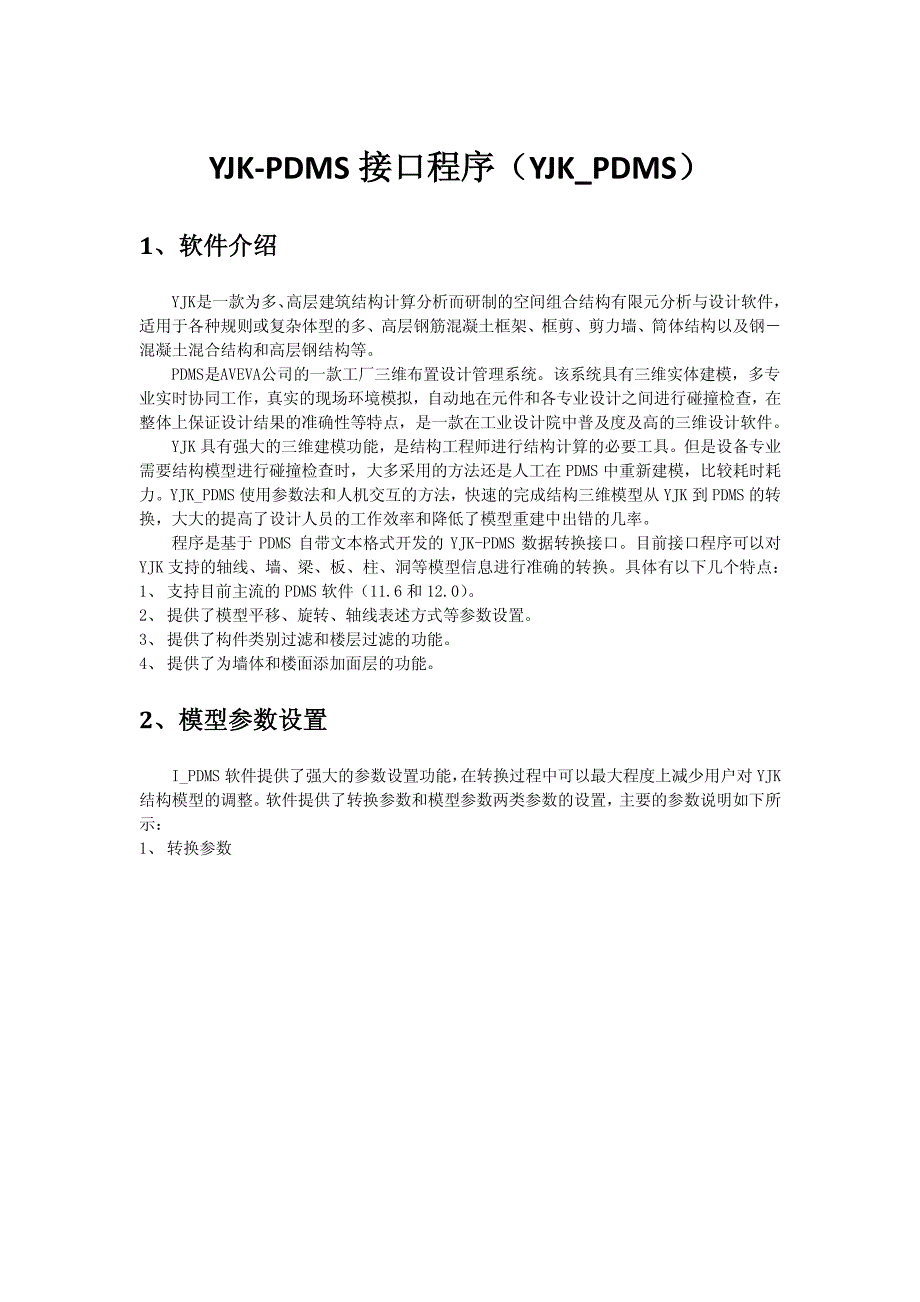

YJK-PDMS 接口程序（ YJK_PDMS） 1、软件介绍 YJK是 一款 为多、高层建筑结构计算分析而研制的空间组合结构有限元分析与设计软件，适用于各种规则或复杂体型的多、高层钢筋混凝土框架、框剪、剪力墙、筒体结构以及钢－混凝土混合结构和高层钢结构等 PDMS是 AVEVA公司的一款 工厂三维布置设计管理系统 该系统具有三维实体建模，多专业实时 协同工作，真实的现场环境模拟， 自动地在元件和各专业设计之间进行碰撞检查，在整体上保证设计结果的准确性 等特点，是一款在工业设计院中普及度及高的三维设计软件 YJK 具有强大的 三维 建模功能，是结构工程师进行结构计算的必要工具但是设备专业需要结构模型进行碰撞检查时，大多采用的方法还是人工在 PDMS 中重新建模，比较耗时耗力 YJK_PDMS 使用参数法和人机交互的方法，快速的完成 结构 三维模型 从 YJK 到 PDMS 的转换，大大的提高了设计人员的工作效率和降低了模型重建中出错的几率 程序是基于 PDMS 自带文本格式开发的 YJK-PDMS 数据转换接口 目前接口程序可以 对YJK 支持的轴线、墙、梁、板、柱、洞等模型信息进行准确的转换。
具体有以下几个特点： 1、 支持目前主流的 PDMS 软件（ 11.6 和 12.0） 2、 提供了模型平移、旋转、轴线表述方式等参数设置 3、 提供了构件类别过滤和楼层过滤的功能 4、 提供了为墙体和楼面添加面层的功能 2、模型参数 设置 I_PDMS 软件提供了强大的参数设置功能，在转换过程中可以最大程度上减少用户对 YJK结构模型的调整 软件提供了转换参数和模型参数两类参数的设置，主要的参数说明如下所示： 1、 转换参数 YJK-PDMS 转换参数 单体名：转换成功的 PDMS 模型 中 每类构件（ ZONE）的名称前都会附加一个单体名前缀 ， 不但 方便用户对单体模型的辨别，也有效的避免了 模型 重名引起的 转换失败同时，单体名 也是 转换生成文件的文件名称 基点坐标： 此参数主要用来确定 生成模型的原点位置 参数 默认为 YJK 结构模型的（ 0， 0）点为 原点 同时程序 还提供了两种快捷确定原点的方法下左角点为首先取整楼模型 最下方（ Y 值最小）的节点组，然后在其中选择最左边（ X 值最小）的节点作为原点 位置 左下角点为首先取整楼模型坐左边（ X 值最小）的节点组 ，然后从中选择最下方（ Y 值最小）的节点作为原点位置。
左下角点 下左角点 模型平移参数：通过调整 X 向平移和 Y 向平移参数可以实现整楼模型的 平移默认转出来的模型底层均为 0 标高，用户可以根据模型平移参数设置中的平移高度参数水平升高或者降低整楼模型的标高 模型旋转参数：用户可以 通过调整模型旋转参数中的旋转度数对 整楼模型 进行 旋转 轴线参数：如果勾选 了 只转换柱定位轴线参数模型转换过程中将只对 柱子的定位轴线进行转换 如果勾选了只标注第一层轴线， 则 只对第一层的轴线进行转换 用户还可以 通过第一层轴线标高参数调整第一层轴线的标高位置同时程序还提供了轴线外延的功能如果选择外延至包围盒选项，程序将自动在模型外围建立一个矩形包围盒，然后将所有轴线外延直至与矩形包围盒相交距离外延选项则是将轴线两端分别沿着轴线向外延伸一定距离轴线外延距离 参数 可以控制轴线包围盒的大小和距离外延的外伸距离 PDMS 命令行：模型转换完成生成的 文本 文件是通过命令加载到 PDMS 软件当中 的，具体为： $M 文件路径用户转换完成后 PDMS 命令行中将自动生成转换命令，用户只需要将此命令粘贴到 PDMS 软件 的命令行当中既可进行模型的导入。
2、 模型参数 YJK-PDMS 模型参数 构件类别：用户可以通过勾选构件类别选择需要转换的构件类别 楼层数据：用户可以通过勾选多选框选择需要转换的楼层，同时还可以通过修改楼层面层厚度为结构模型中的墙和板添加 一定厚度的 面层 楼板默认面层厚度除了顶层外都为 40，墙体面层默认厚度均为 0 3、 模型操作步骤 YJK-PDMS 接口程序的操作步骤主要分为以下几步： 第一步： 打开 YJK 模型，在命令行中输入 yjk_exportydbdefault 命令，生成模型转换所需要的中间数据如下图所示： YJK 命令输入 第二步： 打开 YJK 目录下的 PDMS 接口程序 .exe，会显示如下对话框，设置所需要的参数 点击确定进行模型转换 YJK-PDMS 接口程序参数设置界面 第三步 ：程序转换完成后会生成一个单体名 .txt 的文件，用户可以讲参数对话框 PDMS 命令行中的命令贴到 PDMS 软件的 Command Line 命令里面就可以实现模型的正确转换 第四步：提示转换完成，生成所需要的 PDMS 模型 成功模型 4、 典型模型转换 1、 截面转换 截面转换方面，非型钢库截面均采用实际尺寸转换，其中带有型钢骨的混凝土截面只转换外围的混凝土轮廓，内部的钢骨截面则不进行转换。
如果 YJK中采用选型钢库的方式截面，转换的 PDMS 中，程序将根据型钢的尺寸选择合适的截面类型并赋以尺寸进行转换 YJK 模型 PDMS 模型 2、 工业厂房 目前结构支持大型的钢结构工业厂房的转换，对各类钢梁、钢柱，楼板信息的转换均可做到无丢失、无错位 YJK 模型 PDMS 模型 3、 古建 YJK 还可以支持建筑中的各类楼板（平板和斜板）、楼板开洞（圆形洞口和方形洞口）、以及悬挑版的转换 YJK 模型 PDMS 模型 4、 空间网架 I_PDMS 接口还可以支持 YJK 中的空间模型，从而实现了工业建筑中常见的大型空间网架模型的准确转换 YJK 模型 PDMS 模型 。
