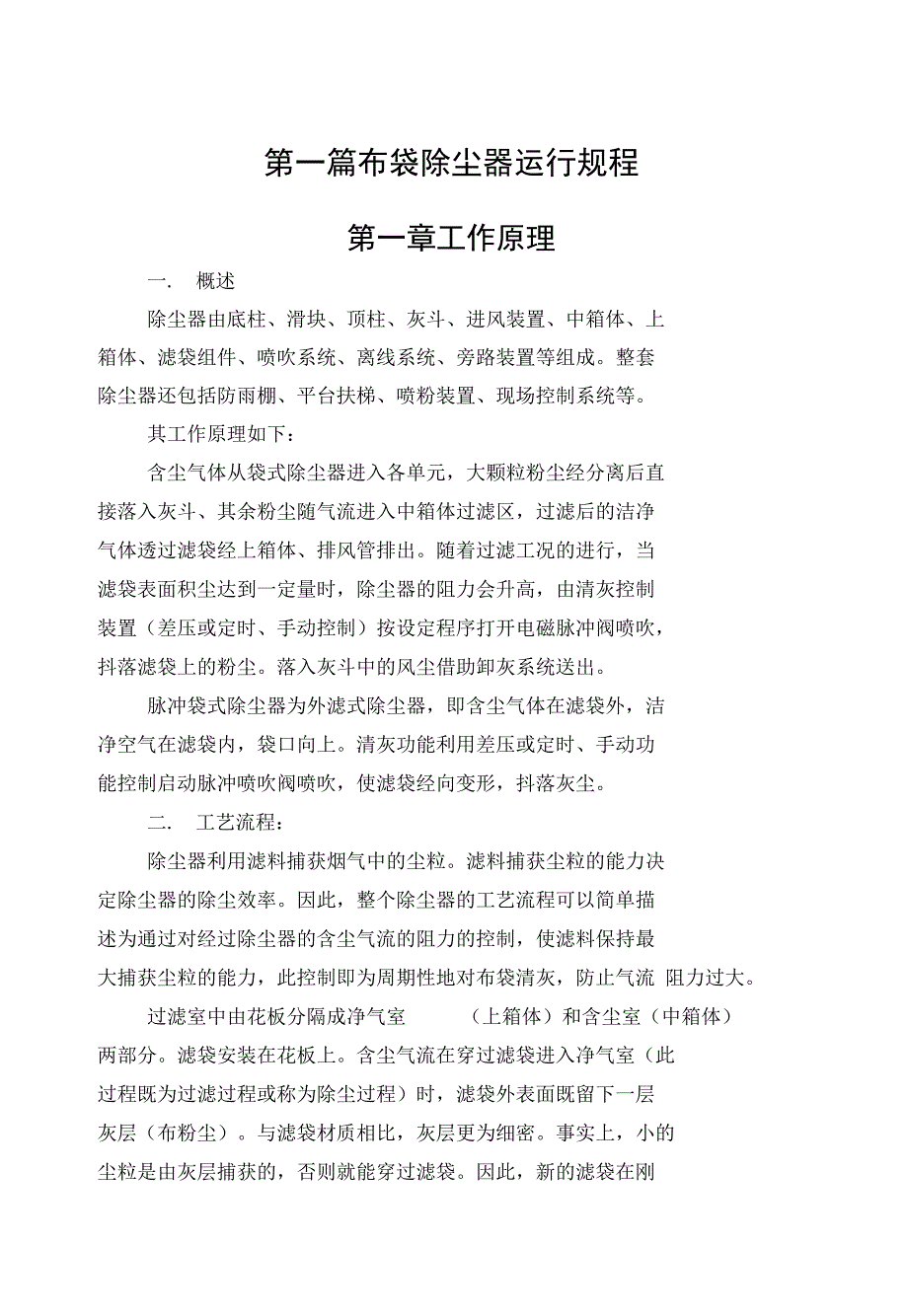

第一篇布袋除尘器运行规程第一章工作原理一. 概述除尘器由底柱、滑块、顶柱、灰斗、进风装置、中箱体、上 箱体、滤袋组件、喷吹系统、离线系统、旁路装置等组成整套 除尘器还包括防雨棚、平台扶梯、喷粉装置、现场控制系统等其工作原理如下：含尘气体从袋式除尘器进入各单元，大颗粒粉尘经分离后直 接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净 气体透过滤袋经上箱体、排风管排出随着过滤工况的进行，当 滤袋表面积尘达到一定量时，除尘器的阻力会升高，由清灰控制 装置（差压或定时、手动控制）按设定程序打开电磁脉冲阀喷吹， 抖落滤袋上的粉尘落入灰斗中的风尘借助卸灰系统送出脉冲袋式除尘器为外滤式除尘器，即含尘气体在滤袋外，洁 净空气在滤袋内，袋口向上清灰功能利用差压或定时、手动功 能控制启动脉冲喷吹阀喷吹，使滤袋经向变形，抖落灰尘二. 工艺流程：除尘器利用滤料捕获烟气中的尘粒滤料捕获尘粒的能力决 定除尘器的除尘效率因此，整个除尘器的工艺流程可以简单描 述为通过对经过除尘器的含尘气流的阻力的控制，使滤料保持最 大捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流 阻力过大过滤室中由花板分隔成净气室 （上箱体）和含尘室（中箱体）两部分。
滤袋安装在花板上含尘气流在穿过滤袋进入净气室（此 过程既为过滤过程或称为除尘过程）时，滤袋外表面既留下一层 灰层（布粉尘）与滤袋材质相比，灰层更为细密事实上，小的 尘粒是由灰层捕获的，否则就能穿过滤袋因此，新的滤袋在刚 投入的使用时，将有极细微的尘粒穿过过滤袋逃逸，在烟筒口形 成羽状烟，当布粉尘形成后，羽状烟即消失为防止滤料的压力降过大，必须周期性地对滤袋进行清灰 滤袋清灰并不是将滤袋的灰尘全部彻底清除，清灰后将残余少量 由极细微粉尘粒组成的布粉层，用于下一个除尘过程中捕获较小 尘粒清灰利用脉冲气流实现，清灰过程时离线逐室、逐行进行第二章结构及组成1. 通气道：通气道及进风口手工调节阀将含尘空气导入除尘 器的每个过滤室，烟气通道及进风管的设计主要考虑对以下基本 要点的优化：*将箱体、过滤室和系统的阻力降至最小；*平衡各室间和同一室内各滤袋间的气流和粉尘分配；*尽可能减少通气道内的灰尘沉降现象；2. 上箱体、中箱体：上箱体、中箱体由花板分隔；上箱体时净气室，中箱体中安 装滤袋组件，箱体包括喷吹系统、脉冲电磁阀、离线装置、花板、 滤袋组件、滤袋骨架该除尘器有 12个箱体，每个箱体安装 144条滤袋和一套吹清灰系统，有 12套离线阀和3套旁通阀。
•喷吹系统：包括仪表、气源、空气管路、分气包、电磁脉冲阀、喷吹管 等每排滤袋上有一根喷吹管，通过电磁脉冲阀与分气包相连喷入滤袋的压缩空气量由分气包内的气压和脉冲电磁阀的开 启时间决定系统的减压阀指示和控制清灰气压，提供到分气包 在气压应该在0.2-0.4MPa间，压力设置得越低，对滤袋的磨损越 小，在保证清灰效果的前提下，应尽量将气压调至最小喷吹持续的时间极短，以膜片阀来达到快速的反应时间：分 气包内的压缩空气压迫触发膜片和主膜片使电磁脉冲阀保持关闭状态，在电磁阀的激励下，在触发膜片上产生压差，膜片抬起， 主膜片一侧空气泻出，主膜片在压差作用下抬起，分气包内的压 缩空气进入喷吹管在喷吹管的引导下冲入滤袋喷吹时间（脉冲 宽度）可以在控制系统中设定，一般设定在 0.06-0.1S ，太长的喷吹时间对清灰效果没有太大的改善在滤袋中快速下冲的压缩气流，形成了滤袋突然经向变形使 其外表面积聚在灰尘脱落电磁脉冲阀在不激励状态时，空气泻 出处关闭，气压将膜片复位，电磁脉冲阀关闭，喷吹时应将离线 阀关闭除尘维护时，人员进入过滤室之前必须将离线阀关闭，然后方可打开上部顶盖进行维修•花板：用于支撑滤袋和分隔过滤室 （含尘段）、净气室，并可作为检查平台。
滤袋组件从花板孔装入•滤袋组件：滤袋的材质已根据本除尘器的使用工况选定袋笼用于支撑滤袋，袋笼顶部的冲压短管用来保持脉冲气流的有序性在喷吹时 保护滤袋滤袋的装入和取出均在上部净气室进行，无必要进入除尘器 过滤室将喷吹管移开后即可通过花板孔装卸滤袋组件3. 灰斗：由插板阀、空气炮、圆形人空门等组成灰斗出灰法兰与插板阀连接空气炮：安装于灰斗下部用于积灰拱破，便于卸灰的通畅4. 底柱：用于支撑除尘器本体、灰斗5. 控制系统：PLC控制系统允许全自动操作和个别操作（手动操作） 系统逻辑由可编程控制器提供第三章安全须知1. 进入除尘器前的准备：* 对必须进入的仓室，须关闭离线阀，使该仓室停止工作防止意外所有人员离开后，才能开启离线阀对必须进入的仓室（包括灰斗），首先现场手动清灰两次， 并提供足够的时间保证输灰系统清空灰斗除尘器停止工作，首先打开上盖，用一个小时左右的时间散 热并用强力通风方式清除仓室中残留的烟气•只有在非进入不可的情况下才进入灰斗•警告：打开人空门时不得站在门的正前方会有含尘烟气冲出2. 注意事项：*确认积灰的方法：抽掉几条滤袋，吊重物或用肉眼检查（在 两次清灰和输灰系统清空灰斗前，绝对不要进入灰斗；进入灰斗 前，确认输灰系统已经关闭并锁定）*检查门开启时，人员不能站在门的前方。
布袋除尘器不允许在露点温度下运行以免糊袋， 丧失过滤功能；不允许火星进入布袋仓室，以免烧坏布袋第四章操作步骤1. 除尘器的启动：除尘器操作的正确与否直接关系到滤袋是否能达到最佳性能和有效防止滤袋的过早失效1）启动前再次完成以下工作：•检查所有烟气管路的门是否在运行的位置；•检查设备管道和接头是否泄漏•调整喷吹压力、脉冲频率、脉冲宽度；•开启输灰系统并全面检查其工作状况；•检查每个过滤室的进出风调节阀是否打开2） 每次使用新的滤袋前必须完成的工作：把除尘器设定在手动状态即关闭自动喷吹， 进行预喷涂工作，使滤袋表面形成一定厚度保护层，防止锅炉点火喷油启动时逃逸 到除尘器的油滴粘糊布袋和高温时布袋表面的氧化等，当除尘器 进风口温度达到110C以上是，打开离线阀，关闭旁通，并使除尘 器进入自动运行状态下列情况除尘器旁路系统自动打开，保护滤袋免受损坏1、 烟气温度在110C之下或180之上时2、 锅炉爆管、锅炉启动喷油此时除尘器接受主控室的指令3、 压缩空气系统的压力低于 O.IMPa3） 除尘器的启动（首次启动应用粉煤灰做布袋预喷涂） ：检 查各人孔门已封闭，压缩空气压力正常，各旁通门、离线阀开关灵活。
锅炉点火前将除尘器控制方式切至自动，开启布袋除尘器 旁通门，关闭各离线阀，开启各仓室进风阀待布袋除尘器进口 烟温达到110 C时，系统自动投入运行（也可在进口温度大于 100 C时，将除尘器切至手动，开启离线阀，关闭旁通阀，投除尘 器运行）① 在初始的启动过程中，除尘器的压力降于风量和除灰量相 对较小而较低，自动清灰模式将自动延后，在稳定操作前不能清 灰，此时的清灰模式最好采用压差控制，通过压差的升高知道灰 层的厚度，此时除尘器可以开始清灰② 除尘器启动初始，滤袋表面未未形成完整的布粉层，少量 逃逸的细微粉尘可能在烟囱口形成羽状烟③ 除尘器起动和运行警告提示；在自动状态下，运行程序能满足实际工况运行下的旁路系统、 离线系统的关闭状态需要但在手动操作时，应根据工况注意旁 路系统或系统，两系统之一必须处于开启状态，保护除尘器的畅 通，避免造成锅炉炉膛正压2. 除尘器的运行操作：滤袋表面会形成布粉层，除尘器就会进行清灰程序通常，除尘器性能的最佳显示就是除尘系统的压力降特别 是除尘器单个过滤室的压力降是滤袋状况的最佳显示，每个仓室 都安装了差压检漏装置，单仓压力降的突然升高或降低即意味着 滤袋的堵塞、泄漏、阀不动作、清灰系统失灵或灰斗积灰过多等。
3. 滤袋的清灰；•脉冲袋式除尘器的脉冲清灰控制采用手动和自动两种方 式自动控制采用压差（定阻）和定时两种控制方式， 可相互转换， 当达到设定的压差值时，除尘器各室依次进行脉冲喷吹清灰•定时控制；选择开关选定"自动” "定时”位置，本项目定阻清灰值设定在1300~1400Pa,当除尘器差压达到设定值时， 开始清灰工序，依次完成所有仓室的清灰工作•除尘器的清灰工序可以由操作人员在现场手动启动•确保PLC主控柜的运行环境满足所选型 PLC的防护等级4. 除尘器的停机：锅炉停炉前 1-1.5小时将布袋除尘器切至手动运行，停止喷吹，以保证布袋表面吸附足够的积灰，保护布袋锅炉停运后，开启布袋除尘器旁路，关闭各离线阀和灰斗进 风阀•当需要关闭除尘器时，将除尘器选择按钮处于关闭位置， 除尘器将自动运行关机程序，这是保护滤袋的重要操作步骤•当除尘器的关闭时间超过 48小时时，以下步骤请执行;☆关机后，清除除尘器过滤室中的烟气，因为烟气中含有很 多可冷凝气体☆将灰斗内的灰尘完全清空☆关闭输灰系统☆进入过滤室前先用排风机通风，检查完毕后及时关闭个检 查门第五章设备维护所有和滤袋有关的维护都可以在净气室进行，除尘器顶部的 便掀式顶盖用于滤袋组件等的检查和更换。
除尘器有检修平台， 用于检查和维护有关清灰系统、电控设备、阀门以下条款作为维护的程序，须周期性检查以促进“无故障操作”；a） 每天；对各仓室压力降和进出风阀门的操作进行一次巡回检查，并至少两小时一次记录；b） 每周；对整个清灰循环系统进行观察，确认清灰循环、进 出风阀门的操作和 PLC操作正常检查门密封情况检查c） 每月；对所有的进出风阀门控制器、电磁阀、电机和设备 按其操作功能进行详细检查d） 每半年；从每个过滤室中随机抽取一到两条滤袋，分析预 测滤袋的使用寿命及需要的更换情况e） 一旦有机会，至少一年一次，对除尘器个过滤室中花板在 净气段可能的积灰、滤袋的状况、灰斗的积灰、电气元件的性能、 各阀门的密封和空气泄漏情况进行检查各部件的维护；•滤袋：定期对净气室和滤袋检查，也可根据仓室差压的异常波动去 查看有无积灰，水汽或锈斑一旦有上述情况发生，就说明有滤袋破损或操作条件不对•电控元件：和除尘器其他部件一样，电控元件不需要定期维护，然而， 我们建议利用常有的间隙期对其进行检查电磁阀等整装元件的 检查可以用替换的方式检查，坏的元件建议送厂家修理•电磁脉冲阀：膜片阀的故障分开启故障和关闭故障。
开启故障可能是因为连续的使用、内部杂质的堆积、膜片的 过度磨损或磨损的活塞塞住了壳管膜片阀的开启故障可以通过 过量的压缩空气消耗量、压缩空气管道的压力降或阀的连续漏气 声音来检测找到问题原因后，首先去掉系统压力再拆除阀盖， 检查膜片的密封处是否有杂物、膜片是否损坏、弹簧是否有效不要试图在系统压力未去处的情况下拆开膜片阀•除尘器状况：除尘室内的水汽现象，像小水洼或锈斑，是水气或热烟气中 的酸的冷凝或从外面渗漏进来的如果水汽是因为泄漏的原因， 最好的堵漏方法是先清理，再嵌以环氧或硅酮密封胶，可以用密 封焊的方式堵漏，但焊接前一定要拆除滤袋或盖住滤袋以防止焊 接火花的伤害，这类伤害对滤袋而言可能是致命的检修门的渗漏一般是因为闷得不正确紧固或密封垫的问题 正确紧固检查门、更换老化、变形的密封垫以解决检查门的渗漏•除尘器的压力降：系统压力降是除尘器性能和状态的做好体现建立一份操作 日志操作日志的记录有助于制定滤袋维护和更换计划不正常的压力降信号指示应立刻检查！过低的压力降表明系统有泄漏，检查烟囱是否冒烟、花板上 是否有积灰过高的压力降表明。
