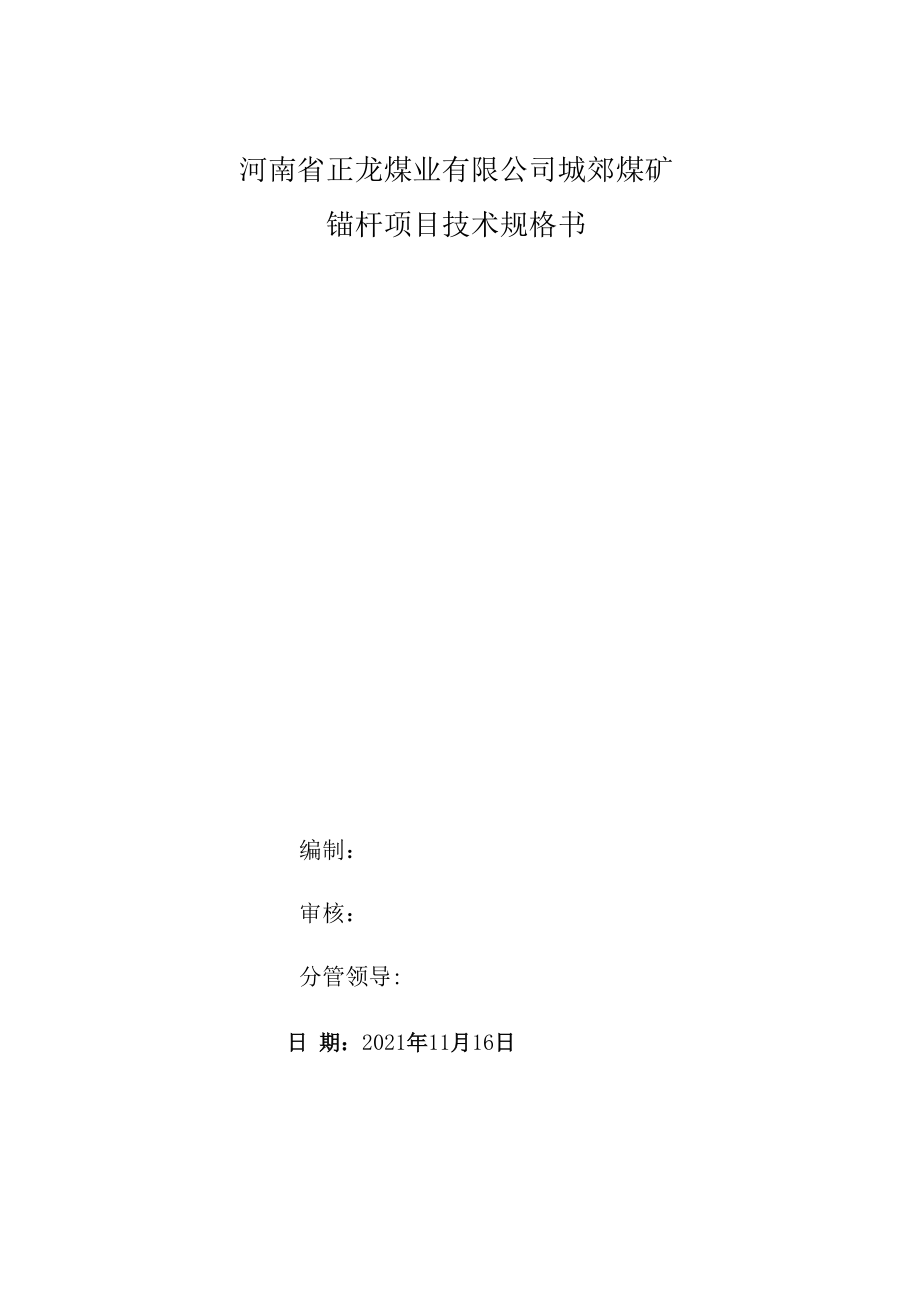

河南省正龙煤业有限公司城郊煤矿锚杆项目技术规格书编制：审核：分管领导:日 期：2021年11月16日锚杆技术规范书一、 项目简介及使用地点主要用于煤矿井下及其他工程的锚喷支护二、 货物名称及供货范围序号物资名称规格型号单位备注1麻花式树脂锚杆MSGM-235/16*1. 8m 不带托盘根配带螺母及垫片2无纵肋螺纹钢式树脂锚杆MSGLW-500 4)22*2. 5m根配带法兰螺母及垫片（一个铁的和聚氨酯胶垫）3无纵肋螺纹钢式树脂锚杆MSGLW-500 0 22*2. 2m根配带法兰螺母及垫片（一个铁的和聚氨酯胶垫）三、主要技术参数1、树脂锚杆1. 1无纵肋螺纹钢式树脂锚杆选用屈服强度大于335MPa或大于500MPa左旋无纵肋螺纹钢制作，尾部加工成可上螺母的螺纹杆体；麻花式树脂锚杆使用屈服强度大于235MPa的热扎圆钢，在圆钢杆体端部加热加工成一定规格的左旋麻花型锚头，尾部加工成可上螺母的螺纹杆体，符合GB/T 35056-2018的相关标准1.2锚杆杆体、托盘、螺母应符合MT146. 2-2011的规定，应优先选用左旋无纵肋螺纹钢杆体杆体螺纹钢力学性能应符合下表的要求：锚杆钢材编号屈服强度MPa抗拉强度MPa断后伸长率%最大力总延伸率冲击吸收功JMG3353354552012—MG5005006302010401. 3锚杆杆尾螺纹应符合以下要求:1.3. 1锚杆杆尾螺纹应采用滚丝加工工艺，并保证螺纹加工精度。
1. 3. 2锚杆杆尾螺纹的规格应先按下表选取，也可选用有利于提高锚杆预紧力矩与预紧力转化效率的其他螺纹规格锚杆杆尾螺纹规格表杆体公称直径mm1618202225螺纹规格M18M20M22M24M27螺距mm2.52. 52.5331. 3. 3锚杆杆尾螺纹的极限拉力应不小于杆体材料极限拉力的90%od)锚杆杆尾螺纹长度应为80mm-150mmo1.4树脂锚杆杆体尺寸要求及公差名称麻花杆体螺纹杆体尺寸偏差尺寸偏差直径d (mm)—±0. 35—±0.5长度L (mm)—±10—±10锚头长度li (mm)N15d,但不小于240±5——尾部螺纹长度L (mm)80-150±580 〜150±5四、设计、生产、制造、安装、检验检测所需物资文件提供煤安证和第三方机构出具的检验报告五、适用标准GB/T 35056-2018《煤矿巷道锚杆支护技术规范》MT 146. 2-2011《树脂锚杆金属杆体及附件》GB/T 1499.2-2018《钢筋混凝土用钢筋2部分热轧带肋钢筋》GB/T 702-2017六、质量及验收要求《热轧钢棒尺寸、外形、质量及允许偏差》1、按到货数量的1%抽检，测量锚杆杆体直径、长度、螺纹长度等指标的公差应符合技术规范书要求。
如有不合格产品，再抽取1%复检，仍 有不合格产品，则该批次锚杆退货2、 杆体的弯曲度不得大于2mm/mo3、 锚杆杆体锚固段不得沾染油渍，螺纹段应采取保护和防锈措施4、 每根杆体至少配1只螺母，每5根杆体为1组，捆扎牢固挂一张合格证，合格证上注明生产厂家、名称、规格型号、尺寸、材质等5、 每10块托盘捆成1件七、 质保期及服务要求1、 质保期：产品使用之日起12个月2、 如出现质量问题，出卖人应在12小时内赶到产品使用人现场进行服务若属产品质量问题，所造成的损失由出卖人全部承担八、 保管保养、运输1、 不同规格型号的锚杆不得混装，锚杆杆体和配套托盘分别捆扎牢固，方便装卸2、 锚杆及托盘要轻装轻卸，严禁抛掷，防止变形损伤3、 树脂锚杆要在库房内存放，按不同型号分开码垛，下面须垫枕木,防止积水，保管期限不超过1年九、 出卖方须提供技术资料要求出卖方随货提供产品煤安证、产品合格证、产品检验报告等技术文件十、交货期接产品使用人送货通知后12小时内到货十一、技术联系人及联系方式技术联系人：侯永： 号：。
