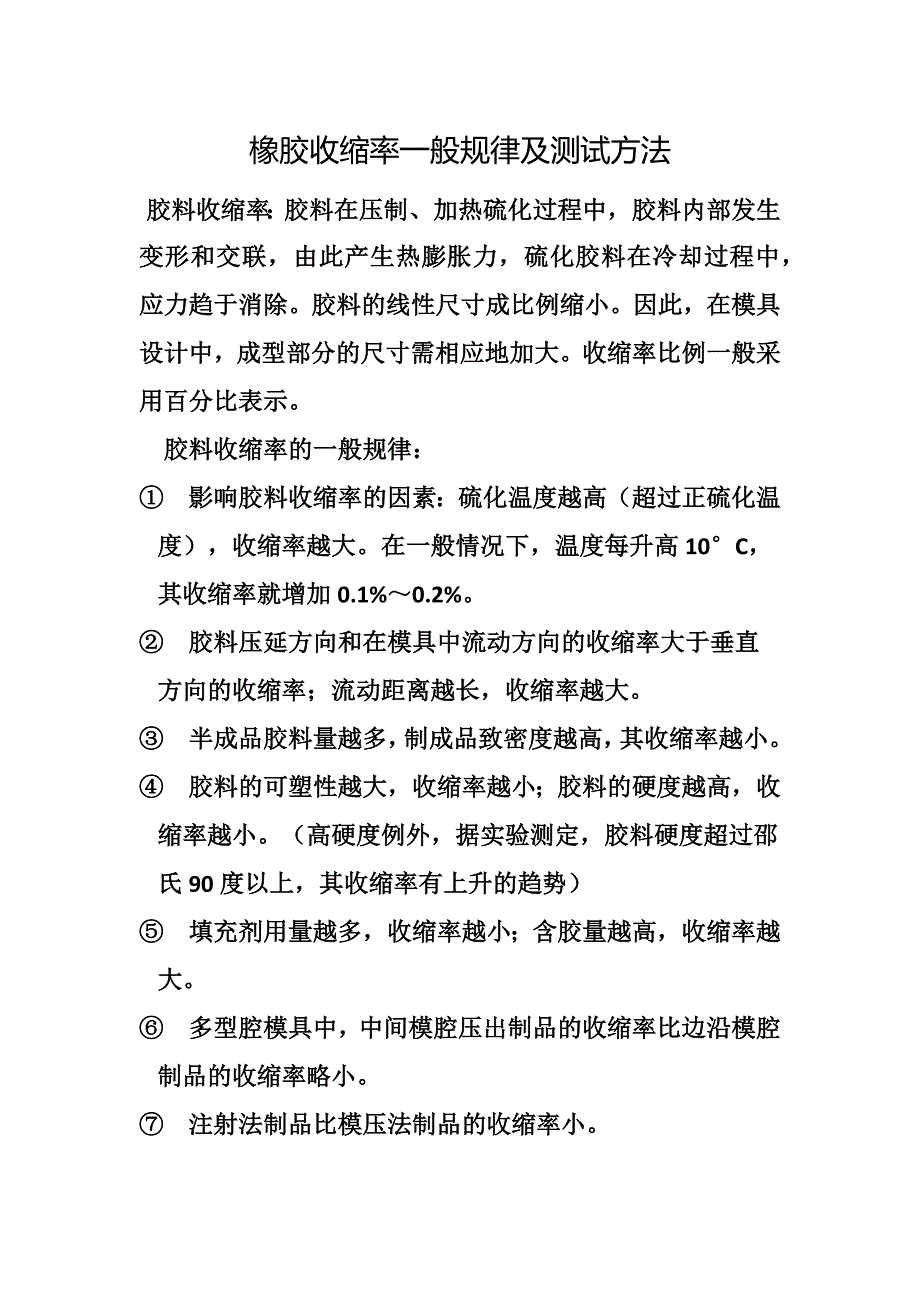

橡胶收缩率一般规律及测试方法胶料收缩率：胶料在压制、加热硫化过程中，胶料内部发胶料收缩率：胶料在压制、加热硫化过程中，胶料内部发生变形和交联，由此产生热膨胀力，硫化胶料在冷却过程生变形和交联，由此产生热膨胀力，硫化胶料在冷却过程中，应力趋于消除胶料的线性尺寸成比例缩小因此，中，应力趋于消除胶料的线性尺寸成比例缩小因此，在模具设计中，成型部分的尺寸需相应地加大收缩率比在模具设计中，成型部分的尺寸需相应地加大收缩率比例一般采用百分比表示例一般采用百分比表示胶料收缩率的一般规律：胶料收缩率的一般规律：①① 影响胶料收缩率的因素：硫化温度越高（超过正硫化温影响胶料收缩率的因素：硫化温度越高（超过正硫化温度），收缩率越大在一般情况下，温度每升高度），收缩率越大在一般情况下，温度每升高 10°°C，，其收缩率就增加其收缩率就增加 0.1%～～0.2%②② 胶料压延方向和在模具中流动方向的收缩率大于垂直方胶料压延方向和在模具中流动方向的收缩率大于垂直方向的收缩率；流动距离越长，收缩率越大向的收缩率；流动距离越长，收缩率越大③③ 半成品胶料量越多，制成品致密度越高，其收缩率越小半成品胶料量越多，制成品致密度越高，其收缩率越小。
④④ 胶料的可塑性越大，收缩率越小；胶料的硬度越高，收胶料的可塑性越大，收缩率越小；胶料的硬度越高，收缩率越小高硬度例外，据实验测定，胶料硬度超过邵缩率越小高硬度例外，据实验测定，胶料硬度超过邵氏氏 90 度以上，其收缩率有上升的趋势）度以上，其收缩率有上升的趋势）⑤⑤ 填充剂用量越多，收缩率越小；含胶量越高，收缩率越填充剂用量越多，收缩率越小；含胶量越高，收缩率越大⑥⑥ 多型腔模具中，中间模腔压出制品的收缩率比边沿模腔多型腔模具中，中间模腔压出制品的收缩率比边沿模腔制品的收缩率略小制品的收缩率略小⑦⑦ 注射法制品比模压法制品的收缩率小注射法制品比模压法制品的收缩率小⑧⑧ 薄形制品（断面厚度小于薄形制品（断面厚度小于 3mm）比厚制品（）比厚制品（10mm 以上）以上）的收缩率大的收缩率大 0.2%～～0.6%.0.6%.⑨⑨ 一般制品的收缩率随制品内外径和截面的增大而减小一般制品的收缩率随制品内外径和截面的增大而减小不同类型橡胶的收缩率大小依次为氟橡胶、硅橡胶、三元不同类型橡胶的收缩率大小依次为氟橡胶、硅橡胶、三元乙丙胶、天然胶、丁晴胶、氯丁胶乙丙胶、天然胶、丁晴胶、氯丁胶 。
以上橡胶类型按以上橡胶类型按胶种而言，不是按胶种配方牌号）胶种而言，不是按胶种配方牌号）⑩⑩ 常用的橡胶制品的收缩率常用的橡胶制品的收缩率1111 棉布经涂胶后与橡胶分层贴合的夹布制品，其收缩率一棉布经涂胶后与橡胶分层贴合的夹布制品，其收缩率一般在般在 0 0～～0.4%0.4%；；1212 夹涤纶线制品，其收缩率一般在夹涤纶线制品，其收缩率一般在 0.40.4～～1.5%1.5%；；1313 夹锦纶丝、尼龙布制品，其收缩率一般在夹锦纶丝、尼龙布制品，其收缩率一般在 0.80.8～～1.8%1.8%；；1414 夹层织物越多，收缩率越小夹层织物越多，收缩率越小1515 衬有金属嵌件的橡胶制品收缩率小，且朝金属方向收缩，衬有金属嵌件的橡胶制品收缩率小，且朝金属方向收缩，其收缩率一般在其收缩率一般在 0 0～～0.4%0.4%；；1616 单向粘合制品其收缩率一般在单向粘合制品其收缩率一般在 0.40.4～～1.0%1.0%；；( (如骨架油封如骨架油封结构中嵌件粘合部分其收缩率一般在结构中嵌件粘合部分其收缩率一般在 0 0～～0.4%0.4%；唇口部分；唇口部分（纯胶部分）收缩率为阶梯形式，离嵌件一端越近，其收（纯胶部分）收缩率为阶梯形式，离嵌件一端越近，其收缩率越小，反之越大。
缩率越小，反之越大) )1717 硬质橡胶（邵氏硬度大于硬质橡胶（邵氏硬度大于 9090 度），含胶量约在度），含胶量约在 20%20%时，时，制品其收缩率一般在制品其收缩率一般在 1.5%1.5%；；1818 橡胶与塑料拼用像塑制品的收缩率一般在橡胶与塑料拼用像塑制品的收缩率一般在 1.1%1.1%～～1.6%1.6%；；约比同类橡胶制品小约比同类橡胶制品小 0.1%0.1%～～0.3%0.3%；；1919 带槽方形制品，由于橡胶压制时挤压方向关系，带槽方形制品，由于橡胶压制时挤压方向关系，B B 向比向比A A 向收缩率大向收缩率大 0.2%0.2%～～0.4%0.4%胶料收缩率的计算方法胶料收缩率的计算方法胶料收缩率随胶种、模具、工艺条件等因素的不同而不胶料收缩率随胶种、模具、工艺条件等因素的不同而不同，现在还没有一个准确的、完美且具有实用价值的计算同，现在还没有一个准确的、完美且具有实用价值的计算公式有经验的设计人员常凭经验数据估计和积累实际测公式有经验的设计人员常凭经验数据估计和积累实际测定数据为参考定数据为参考常用的橡胶收缩率计算公式如下常用的橡胶收缩率计算公式如下1 1．． 橡胶制品与模腔相应尺寸计算公式：橡胶制品与模腔相应尺寸计算公式：C=C=（（L2——L1））/ L1 X 100%C C——制品胶料的收缩率：制品胶料的收缩率：L1L1——室温时测得的橡胶制品尺寸；室温时测得的橡胶制品尺寸；L2L2——室温时测得的模具型腔尺寸。
室温时测得的模具型腔尺寸2 2．． 以邵氏硬度计算制品胶料收缩率的经验公式：以邵氏硬度计算制品胶料收缩率的经验公式：C=C=（（2.8---0.02K））X 100%K K——橡胶的邵氏硬度查橡胶的邵氏硬度查《《橡胶模具设计制造与使用橡胶模具设计制造与使用》》，，虞福荣编虞福荣编3 3．． 以橡胶硫化温度计算制品胶料的收缩率的一般公式：以橡胶硫化温度计算制品胶料的收缩率的一般公式：C=C=（（αα——ββ））ΔTΔT ·R·R X X 100%100%αα——橡胶的线形膨胀系数；橡胶的线形膨胀系数；ββ——模具材料的线形膨胀系数，模具材料的线形膨胀系数，ΔTΔT——硫化温度与测量温度差，硫化温度与测量温度差，R R——生胶、硫磺、有机配合剂在橡胶中的体积百分数生胶、硫磺、有机配合剂在橡胶中的体积百分数（（% %）。
