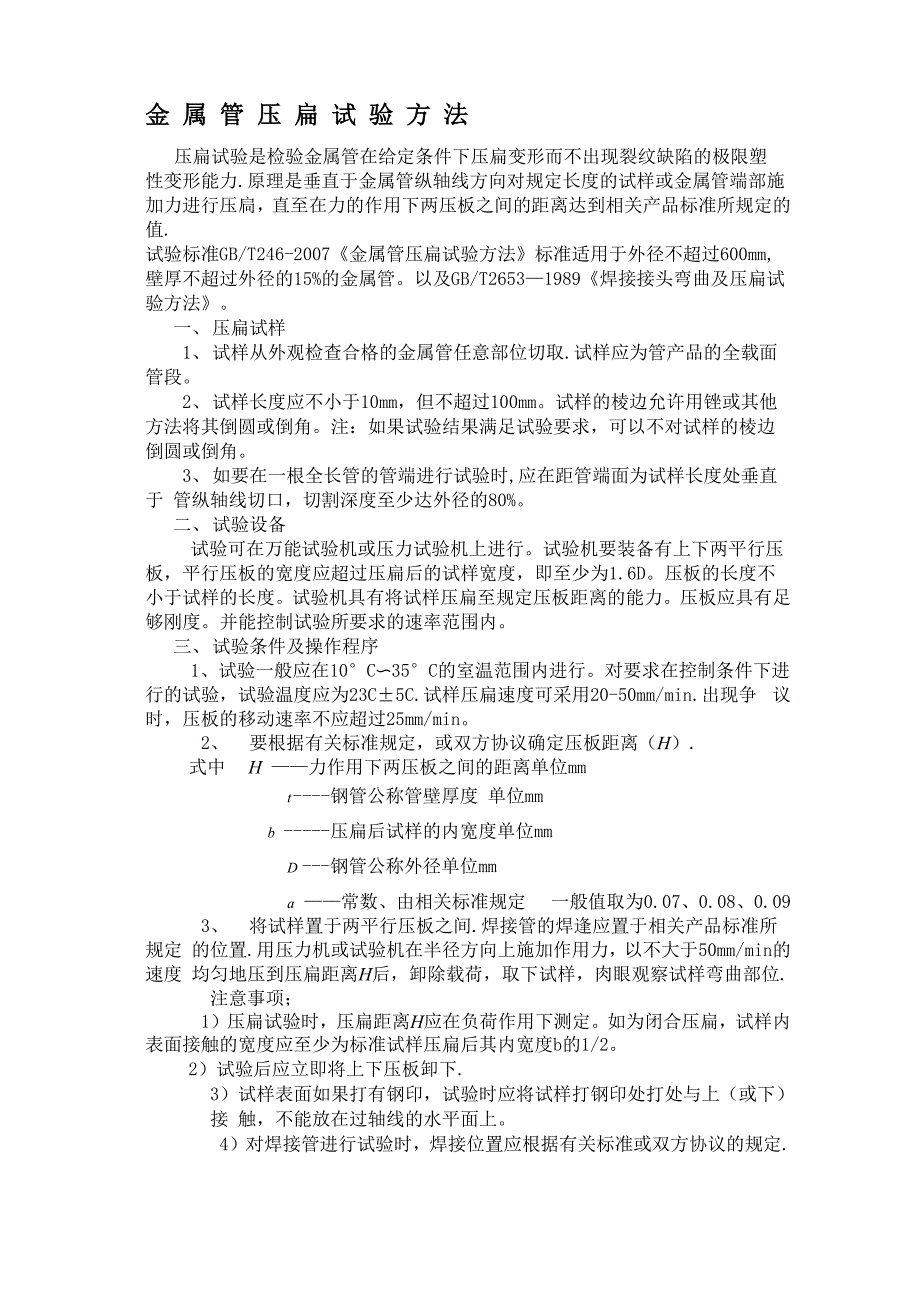

金 属 管 压 扁 试 验 方 法压扁试验是检验金属管在给定条件下压扁变形而不出现裂纹缺陷的极限塑 性变形能力.原理是垂直于金属管纵轴线方向对规定长度的试样或金属管端部施 加力进行压扃，直至在力的作用下两压板之间的距离达到相关产品标准所规定的 值.试验标准GB/T246-2007《金属管压扁试验方法》标准适用于外径不超过600mm, 壁厚不超过外径的15%的金属管以及GB/T2653—1989《焊接接头弯曲及压扁试 验方法》一、 压扁试样1、 试样从外观检查合格的金属管任意部位切取.试样应为管产品的全载面 管段2、 试样长度应不小于10mm，但不超过100mm试样的棱边允许用锉或其他 方法将其倒圆或倒角注：如果试验结果满足试验要求，可以不对试样的棱边 倒圆或倒角3、 如要在一根全长管的管端进行试验时,应在距管端面为试样长度处垂直于 管纵轴线切口，切割深度至少达外径的80%二、 试验设备试验可在万能试验机或压力试验机上进行试验机要装备有上下两平行压 板，平行压板的宽度应超过压扁后的试样宽度，即至少为1.6D压板的长度不 小于试样的长度试验机具有将试样压扁至规定压板距离的能力压板应具有足 够刚度。
并能控制试验所要求的速率范围内三、 试验条件及操作程序1、试验一般应在10°C〜35°C的室温范围内进行对要求在控制条件下进 行的试验，试验温度应为23C±5C.试样压扁速度可采用20-50mm/min.出现争 议时，压板的移动速率不应超过25mm/min2、 要根据有关标准规定，或双方协议确定压板距离（H）.式中 H ——力作用下两压板之间的距离单位mmt 钢管公称管壁厚度 单位mmb 压扁后试样的内宽度单位mmD 钢管公称外径单位mma ——常数、由相关标准规定 一般值取为0.07、0.08、0.093、 将试样置于两平行压板之间.焊接管的焊逢应置于相关产品标准所规定 的位置.用压力机或试验机在半径方向上施加作用力，以不大于50mm/min的速度 均匀地压到压扁距离H后，卸除载荷，取下试样，肉眼观察试样弯曲部位.注意事项；1）压扁试验时，压扁距离H应在负荷作用下测定如为闭合压扁，试样内 表面接触的宽度应至少为标准试样压扁后其内宽度b的1/22）试验后应立即将上下压板卸下.3）试样表面如果打有钢印，试验时应将试样打钢印处打处与上（或下）接 触，不能放在过轴线的水平面上4）对焊接管进行试验时，焊接位置应根据有关标准或双方协议的规定. 若无规定，应将焊缝放在过轴线的水平面上。
四、试验结果对压扁试验结果的评定,应依据相关产品标准的要求当产品标准中没做规 定时，在不使用放大镜的情况下，如果无可见裂纹，应评定为合格仅在试样棱 角处的轻微开裂不应判废第三节 金属管 扩口试验方法金属管扩口试验是管材工艺性能试验方法之一其结果依赖于所给定的条件， 用以检验在给定条件下管塑性变形的极限能力扩口率在一定程度上反映金属管 壁在管径扩大时的变薄能力本标准规定了测定圆形横截面金属管塑性变形能力 的扩口试验方法.扩口的原理用圆锥形顶芯扩大管段试样的一端，直至扩大端的最大外径达到 相关产品标准所规定的值.试验标准GB/T242-2007《金属管 扩口试验方法》适用于外径不超过150mm (有 色金属管外径不超过100mm)、管壁厚度不超过10mm的圆形横载面金属管(包括 无缝管和焊接管)一、 试样1、 扩中试样应在外观检查合格的管子的一端截取，试样的两面端面应垂直于管子 轴线试验端的棱边允许用锉或其他方法将其倒圆或倒角注：如果试验结果满 足试验要求，可以不对试样的棱边倒圆或倒角.试验焊接管时，可以去除管内的 焊缝余高..2、 试样长度取决于顶芯的角度当顶芯角度等于或小于30°时，试样长度L应 近似为2D ；当顶芯角度大于30。
时试样长度L应近似为1.5D如果在扩口试验 后剩余的圆柱部分长度不小于0.5D时，可以使用较短的试样二、 试验设备1. 可调速的压力机或万能试验机2. 圆锥形顶芯应具有相关产品标准所规定的角度，其角度有6°、1230°、 45°、60120数种，工作表面应磨光并具有足够的硬度推荐采用的 顶芯角度为3045°和60三、 试验条件及操作程序1、 试验一般应在10°C〜35°C的室温范围内进行对要求在控制条件下进行的试 验，试验温度应为23C±5C2、 按有关标准，选择不同锥度的顶芯，确定扩口率.试样扩口后的最大外径Du或以原始外径D的百分比表示的扩口率应在相关产品标准中规定顶芯角度B 也应在相关产品标准中规定 D —D扩口率(X)计算公式 Xd (%) = uD x 100%式中 X d——扩口率D 试样端部原始外径单位mmD 试验后试样扩口后端部最大外径 单位mm3、 平稳地对圆锥形顶芯施加力使其压入试样端部进行扩口，直至达到所要求的 外径扩口期间圆锥形顶芯的轴线应与试样的轴线一致顶芯压入试样速度不作 规定，出现争议时，压板的移动速度不应超过50mm/min4、 当试验纵向焊管时，允许使用带沟槽的顶芯，以适应管内的焊缝余高。
5、卸除载荷，取出顶芯及压板，检查试样扩口处.汪意事项；1） 扩口期间圆锥形顶芯的轴线与试样的轴线重合.2） 允许润滑顶芯在试验期间顶芯不应相对于试样转动四、试验结果对扩口试验结果的评定应依据相关产品标准的要求当产品标准中没做规 定时，在不使用放大镜的情况下，如果无可见裂纹，应评定为合格仅在试样棱 角处的轻微开裂不应判废。
