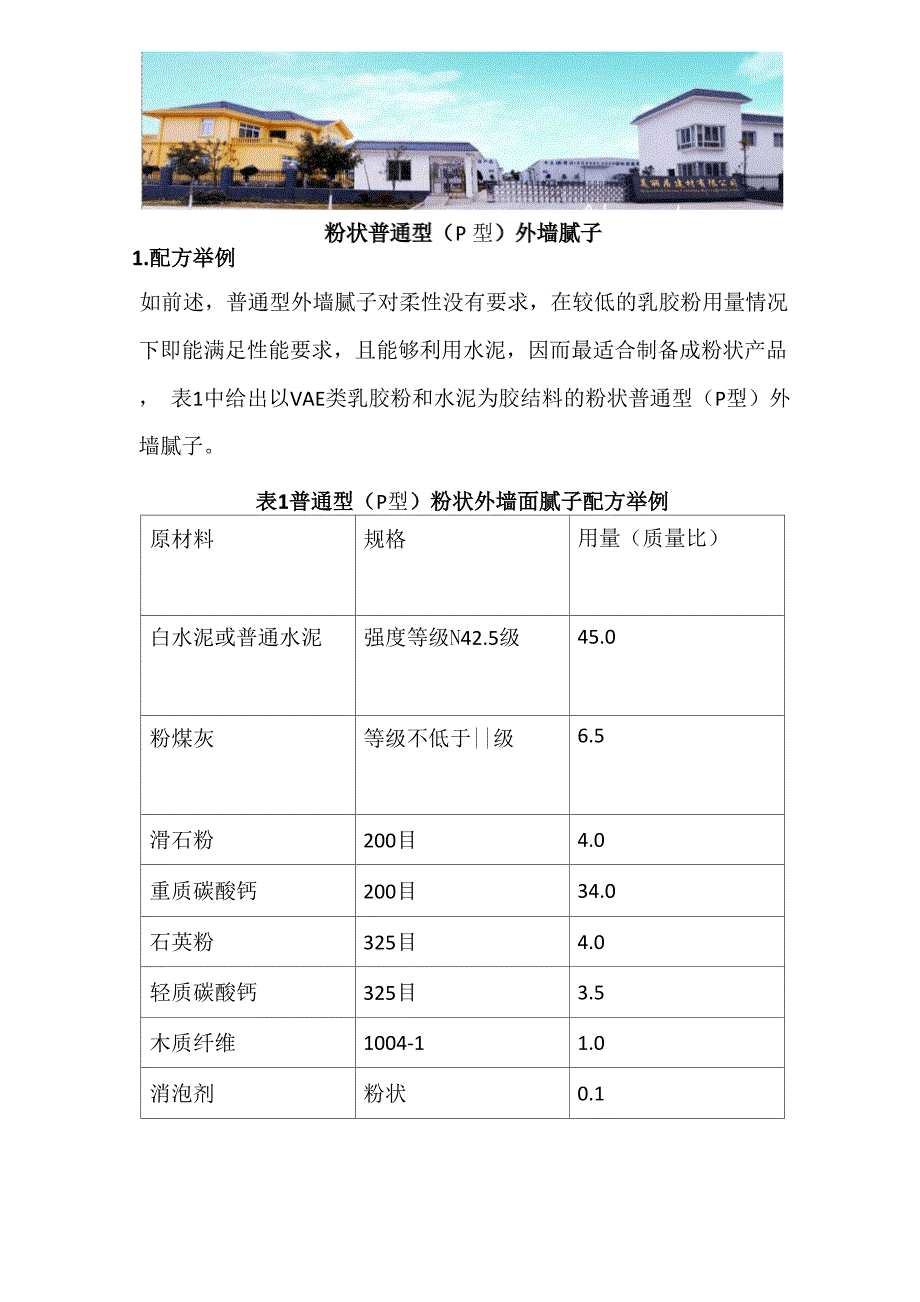

1.配方举例如前述，普通型外墙腻子对柔性没有要求，在较低的乳胶粉用量情况 下即能满足性能要求，且能够利用水泥，因而最适合制备成粉状产品， 表1中给出以VAE类乳胶粉和水泥为胶结料的粉状普通型（P型）外 墙腻子表1普通型（P型）粉状外墙面腻子配方举例原材料规格用量（质量比）白水泥或普通水泥强度等级N42.5级45.0粉煤灰等级不低于||级6.5滑石粉200目4.0重质碳酸钙200目34.0石英粉325目4.0轻质碳酸钙325目3.5木质纤维1004-11.0消泡剂粉状0.1羟丙基甲基纤维素60000-100000mpa.s0.45-0.60乳胶粉VAE类2.02.配方评述普通外墙腻子亦需要一定的抗裂性，JS/T157-2009的要求是能够遮蔽 “N0.04mm,V0.08mm ”的裂缝，因而，腻子中的聚合物组份不能太 低外墙腻子对粘结强度、耐水性、耐碱性和吸水率等的要求都较高， 除了保证聚合物组份的用量外，水泥的用量也必须处于一定的范围， 表1中的水泥用量达到了 45%外墙腻子户外施工，腻子的干燥很快，因而，通常情况下保水剂（羟丙基甲基纤维素）的用量不能太低适量的木纤维能够增强腻子膜的抗裂性能和干燥性能，而且有益于腻子的施工性。
腻子的填料采用滑石粉、重质碳酸钙、石英粉和轻质碳酸钙几种材料混合使用，有利于改善批涂性能并满足打磨性能3.普通外墙腻子的性能主要影响因素（1）乳胶粉乳胶粉作为腻子的主要成膜物质，其用量对腻子的粘结强度有显著影响图2为腻子中可再分散乳胶粉用量与其粘结强度的 关系从图2可以看出，随着可再分散乳胶粉用量的增加，粘结强度 增加的非常明显如乳胶粉用量为2%时，粘结强度就达到了 0.82MPa1.21.00.80.60.40.20 12 3 45 6图2外墙腻子中可再分散乳胶粉用量对其粘结强度和腻子膜吸水率 的影响粘结强度： 吸水率：加入乳胶粉可显著提高腻子与基材的粘结强度，原因在于亲水性乳胶 粉与水泥水化产物一起向机体的孔隙及毛细管内渗透，乳胶粉在孔隙 及毛细管内成膜并牢牢的吸附在基体表面，从而保证了胶结材料与基 体之间良好的粘结强度但是，当乳胶粉用量超过4%时，粘结强度 的提高趋势减缓，对腻子粘结强度做出贡献的不仅有可再分散乳胶 粉，还有水泥，粉煤灰等无机材料，所以粘结强度随着乳胶粉用量的增加并不呈现出线性规律另一方面，腻子膜的吸水率是外墙腻子的一项重要指标，可再分散乳 胶漆对腻子膜的吸水率的影响如图2所示，由图2可以看出，当乳胶 粉用量低于4%时，随着乳胶粉用量的增加，吸水率呈下降趋势，且 效果明显。
当用量大于4%后，吸水率下降的较为缓慢原因是水泥 作为腻子中的粘结物质，未添加可再分散乳胶粉时，体系中存在大量 的空隙，当加入可再分散乳胶粉后，再分散后形成的乳液聚合物能在 腻子空隙中凝聚成膜，封堵住腻子体系中的空隙，使腻子刮涂干燥后 表层形成更为致密的膜，从而能有效阻止水的渗入，降低吸水率，使 其耐水性增加当乳胶粉用量达到4%以后，可再分散乳胶粉再分散过后的聚合乳液 基本能完全填补腻子体系中的空隙，形成完整致密的膜，从而使腻子 吸水量下降的趋势随着乳胶粉量的增加变得平缓通过电子扫描显微镜的研究发现在未添加可再分散乳胶粉的腻子膜 中，无机材料粘结的不够完整，存在很多空隙，且空隙大小分布不均 匀，因而存在很多粘结缺陷，腻子膜中大量存在的空隙使水容易渗入， 从而吸水率较大，而添加足够量可再分散乳胶粉的腻子膜中，乳胶粉 再分散后的乳胶聚合物基本能填补腻子体系中的空隙，形成完整的 膜，从而能将整个腻子体系中无机材料部分粘结的比较完整，存在的 空隙也非常微小，因为能显著提高腻子的粘结强度和降低腻子膜的吸水率2) 水泥水泥及其用量显著影响腻子的耐水、耐碱、吸水等性能和 粘结强度，适当提高腻子中的水泥用量能够提高腻子的粘结强度，不 同品种水泥及其不同用量下，对腻子粘结强度影响的实验结果不同 粉煤灰粉煤灰在聚合物水泥基腻子中应用时，对水泥基墙面腻子的 粘结强度、施工性和用水量等均有一定影响，随着粉煤灰参加量的减 少，腻子的粘结强度增大；掺加量在70%以下时，强度增大的趋势变 得缓慢；而从50%减小到40%时，强度开始降低。
粉煤灰掺加量对腻 子的用水量、施工性和颜色的影响如表5所示表5粉煤灰掺加量对腻子的用水量和施工性能的影响性能项目粉煤灰掺加量(质量)/%908070605040用水量/ml19.420.420.921.923.424.6施工性较好较好一般一般较差差颜色深灰深灰灰灰浅灰灰白表5的结果说明这样的趋势：随着粉煤灰掺加量的增大，外墙腻子粉 的调制用水量减少，腻子粉的施工性能变好，其原因是由于粉煤灰中 球形玻璃微珠的“滚珠轴承”作用，使腻子体系的流动性提高，调制 用水量降低，施工性能改善，由于粉煤灰的颜色为灰白色，因而当其 掺加量较大时腻子膜的颜色白度差3） 填料细度对粘结强度的影响 前面有关内容中多次提到用于腻 子的填料其细度不宜过高，过高时对腻子的粘结强度和腻子膜的物理 学性能不利图6中展示出使用石英砂作为腻子的填料时其细度对腻 子粘结强度的影响可以看出，随着石英砂细度的增大，腻子的粘结 强度降低这显然是由于同样质量的石英砂，其细度越细，需要用于 粘结和包裹的基料的用量越多，在基料量不变的情况下，腻子的PVC 值相对增大（甚至有可能超过其临界CPVC值），从而导致腻子的粘结 强度降低4） 木质纤维对腻子粘结强度的影响粘结强度是腻子的重要性能， 木质纤维的添加对腻子粘结强度亦会产生一定的影响，如图7所示。
木质纤维的掺量 /%（ a）1.50.5ill!■ FD 40■ BWW 400 0.1 0.2 0.3木质纤维的掺量/%b从图7可以看出，木质纤维对腻子和水泥砂浆粘结强度有提高的作 用，这是由于木质纤维具有良好的纤维增强功能、保水功能和疏水功 能木质纤维表观多孔的纤维状结构能够增加腻子膜的强度；保水功 能使腻子膜失水更加均匀，腻子自身强度的提高，以及腻子中聚合物 的充分均匀成膜，提高了 腻子与水泥砂浆的粘结强度5)木质纤维对腻子吸水率的影响 吸水率也是腻子膜的重要性能指标，木质纤维的添加对腻子膜吸水率的影响很小，其影响如图8所 示，在图8中，木质纤维只有在3%的添加量下，其腻子膜的吸水率 才比没有添加时高约0.3%木质纤维对腻子膜吸水率的影响300FD 40BWW 40图8木质纤维对腻子膜吸水率的影响。
