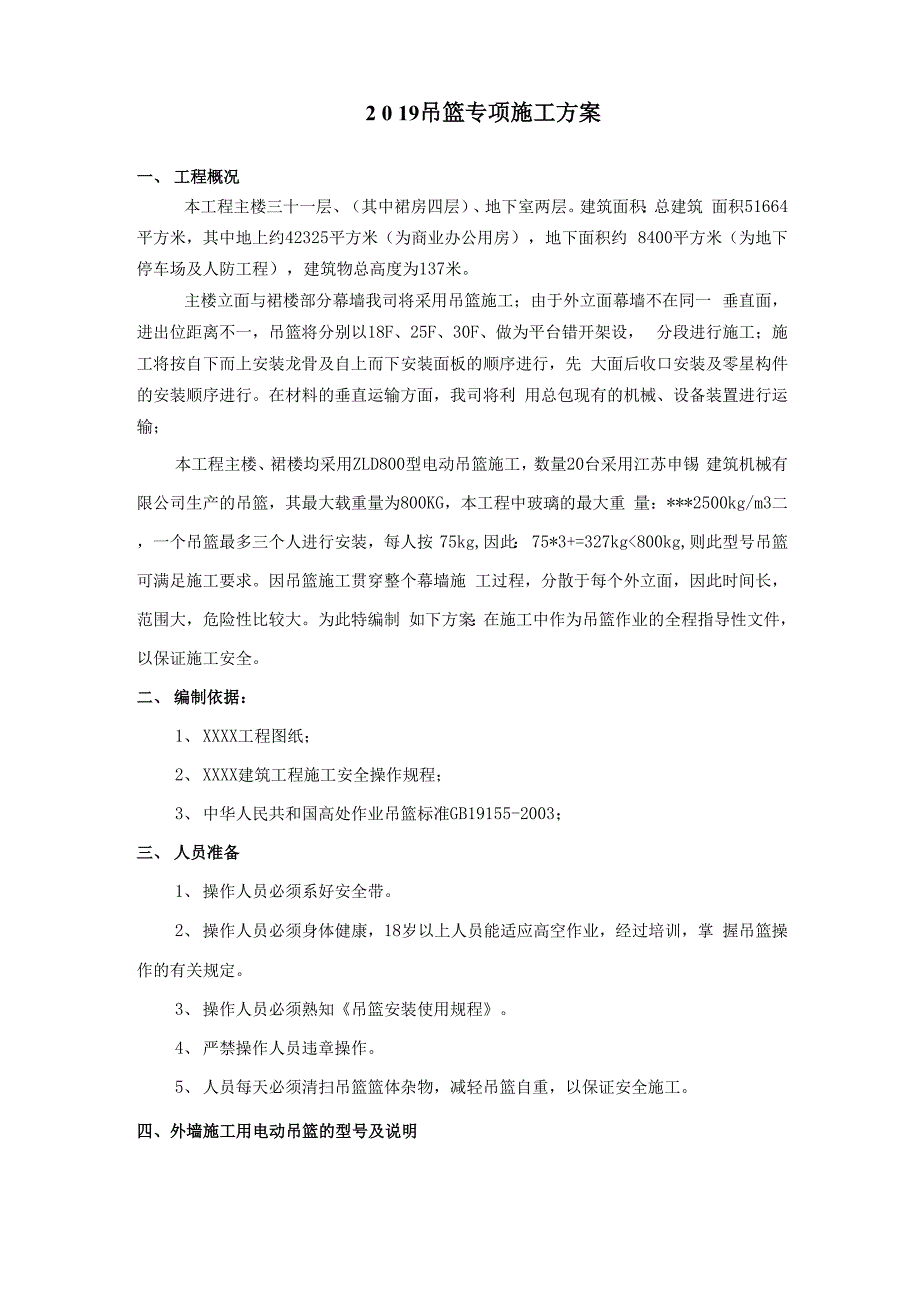

2 0 19吊篮专项施工方案一、 工程概况本工程主楼三十一层、（其中裙房四层）、地下室两层建筑面积：总建筑 面积51664平方米，其中地上约42325平方米（为商业办公用房），地下面积约 8400平方米（为地下停车场及人防工程），建筑物总高度为137米主楼立面与裙楼部分幕墙我司将采用吊篮施工；由于外立面幕墙不在同一 垂直面，进出位距离不一，吊篮将分别以18F、25F、30F、做为平台错开架设， 分段进行施工；施工将按自下而上安装龙骨及自上而下安装面板的顺序进行，先 大面后收口安装及零星构件的安装顺序进行在材料的垂直运输方面，我司将利 用总包现有的机械、设备装置进行运输；本工程主楼、裙楼均采用ZLD800型电动吊篮施工，数量20台采用江苏申锡 建筑机械有限公司生产的吊篮，其最大载重量为800KG，本工程中玻璃的最大重 量：***2500kg/m3二，一个吊篮最多三个人进行安装，每人按 75kg,因此： 75*3+=327kg<800kg,则此型号吊篮可满足施工要求因吊篮施工贯穿整个幕墙施 工过程，分散于每个外立面，因此时间长，范围大，危险性比较大为此特编制 如下方案：在施工中作为吊篮作业的全程指导性文件，以保证施工安全。
二、 编制依据：1、 XXXX工程图纸；2、 XXXX建筑工程施工安全操作规程；3、 中华人民共和国高处作业吊篮标准GB19155-2003；三、 人员准备1、 操作人员必须系好安全带2、 操作人员必须身体健康，18岁以上人员能适应高空作业，经过培训，掌 握吊篮操作的有关规定3、 操作人员必须熟知《吊篮安装使用规程》4、 严禁操作人员违章操作5、 人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工四、外墙施工用电动吊篮的型号及说明型号：ZLD800宽度一般为600mm,长度分别有4米、6米、7米载重为：ZLD800为800公斤ZLD800型吊篮组成部件：提升机（LTD8B）2台；安全锁（LS30）2把；电控箱1套；屋顶吊架2付；工作平台1套；钢丝绳（直径毫米）4根；极限开关（JLXK1-111）2个；手控手柄（COBB1）1只；电缆（3X + 2X） 1根；安全绳1根；自锁器2把吊篮施工条件吊篮安放于屋顶面女儿墙内和18、25、30、层的楼层里面吊篮的型号：ZLD800及成部件：1 .篮体篮体宽度一般为600mm,长度分别有4米、6米、7米底篮及侧板用网纹 钢板制作，平台靠墙面有靠墙防撞装置，能防止工作表面受撞破损。
吊篮四周设 有高1170mm的护栏，底部设有地轮，以利于在现场移动吊篮上还装拉结用的 锚固器，以便于吊篮较长时有与建筑物间停置于一处，完成较复杂的装修作业（附 图一）2. 提升机吊篮提升机宜采用低电流牵引，并有突然停电情况下的手动升降装置同时 提升机应采用三相盘式制动异步电动机，其技术性能应符合吊篮操作中启动迅速，断 电瞬时刹停以及起动频繁、负载保持等特点3. 安全锁吊篮安全锁应采用先进的防倾斜式安全锁（如下图），安全锁是吊篮的安全 保险装置，当吊篮工作平台倾斜度超过限定值或通过提升机的工作钢丝绳发生断 裂时，倾斜处或断裂处工作钢丝绳对安全锁滚轮（或绳套）的压力消失，绳夹在弹 簧和套板的作用下，在工作平台倾斜3〜8°内即可锁住钢丝绳，使整机停止下 降，达到确保安全的目的安全锁示意图4. 钢丝绳钢丝绳分为工作绳、安全绳和加强绳平台的悬挂由两根工作绳和两根安全 绳组成（绳头需加工后方可使用），工作钢丝绳用来驱动工作平台的上下运动； 安全钢丝绳穿入安全锁，平时顺利通过，但当吊篮工作平台倾斜或工作绳断绳时， 安全锁迅速将安全绳锁住，从而防止事故的发生；加强绳为悬挂机构预紧绳5. 悬挂机构悬挂机构的组成（如下图），悬挂机构前梁通常的伸出量为〜1.5m，根据房 屋结构调节前梁、中梁、后梁确定所要求的伸出量。
前梁的额定伸出量一般为 1.5m，当前梁的伸出量超过1.5m时，吊篮的工作载荷应相应减少图例说明：1.钢丝绳；2. 限位块；3. 前梁；4.加强绳；5. 前后升降支架；6. 前梁上支柱；7. 中梁；8.后梁；9.后梁立柱；10.配重块；11.后梁底架；12.前支撑悬挂机构示意图三、专职管理架构五、电动吊篮的安装和调整电动吊篮的安装由江苏申锡建筑机械有限公司派专职安装人员进行安装具 体人员名单:王锋（证号T320222）、田新华（证号T622827）、罗守胜（证号T57250）、 将忠伟（证号T320222）联系：05（一）各部件安装简述1、悬挂机构的安装将伸缩架分别放入前、后支架内：根据施工需要调节好伸缩架的高度，随后用螺栓固定；把前、后梁分别穿入伸缩架，再把中梁穿入前、后梁中，或者先把前、中、 后梁穿好，再将前、后梁分别穿入伸缩架；在前梁端甑支承板下方的二根销轴的卡套上，分别安装好工作钢丝绳和安全 钢丝绳；在支承板上方的绳轮上装加强钢丝绳，用绳夹夹好各条绳的端部，再在 安全钢丝绳上接近绳夹的部位初装好限位块;根据施工需要，调整好前梁伸出长度，然后把上支柱套在前伸缩架上（注意 不要歪斜），并用螺栓紧固好；调好前、后支架间的距离，然后将梁与伸缩架、梁与梁连接好，并调整到三 梁在一直线上。
另外，在三根梁的全长范围内，其水平高度差不得大于10cm， 且只允许前高后低；把加强钢丝绳经过上支柱与后伸缩架上的开式螺旋扣连接好，用绳夹夹好钢 丝绳端部，然后旋转开式螺旋扣收紧加强钢丝绳一般在绷紧前梁消除间隙后， 再旋4—5扣，使之保持一事实上的预紧力（使前梁端部上翘约3cm为宜）；把配重块平均套在两只后支架的穿杆上，然后穿上防失螺栓；ZLP1000A/B 型，则把配重块平均套在四只后支架的穿杆上，然后用压板进行固定；把工作钢丝绳和安全钢丝绳缓慢垂放到地面悬吊平台停放处注：（1）在垂放钢丝绳时，工作人员应尽量站在女儿墙内侧；若女儿墙高度 低于米，或必须站在女儿墙外侧垂放钢丝绳时，工作人员必须系牢安全带后再进 行施工，以确保施工安全2）安装悬挂机构时，可用专用工具一一撬棒帮助对正孔的位置2、 安全保除绳的安装安全保险绳必须独立于悬挂机构另行固定绳头在建筑物或构筑物顶部的固 定必须牢靠在与建筑物或构筑物的转角接触处应采取有效保护措施，避免被磨 断3、 悬吊平台的安装选择较为平整的场地，用底架、高、低栏杆分别把基本节组装并初步连接好， 在两端装好提升机安装架；调整高、低栏杆，使它们保持在一条直线上，再拧紧 所有连接螺栓上的螺母；然后在低栏杆一侧的中部横杆的适当位置安装好靠墙支 撑轮，在高栏杆一侧由外向内挂上电气近代制箱。
4、 提升机的安装将提升机提起，在下端安装孔和安装架支座孔中插入销轴，再将锁销轴头部孔内，扳平弹簧坏在提升机上端与安装架档板的连接孔中穿入2只螺栓进行固 定5、 安全锁和限位开关的安装将安全锁下部的托座插入提升机安装架上部的两块支板间，用螺栓连接好 将限位开关连同专用安装板装在安全锁上6、 电缆线的连接和电动机旋转方向的调整电缆线的连接把五芯电缆的各相导线经过插件接入电气近代制箱内对应的接线柱上，再把 电动机连接电缆一端的航空插头和手持或开关的航空插头，在认准方向后，分别 插入电控制箱底部两连和中间的插座内，拧紧航空插头的螺纹连接件电动机旋转方向的调整接通380V电源，将转换开关的手柄拔向待调整电机一侧；先按启动按钮， 再按控制按钮“上”，此时电动机应顺时针方向旋转（可拆下电机罩观察）；若旋 转方向相反，则应打开电动机接线盒，将三根电源线中的任意两根对调接好把 转换开关拔向另一侧，以同样的方法调整好另一只电动机的旋转方向7、 提升机穿绳将转换开关手柄拔向准备穿绳的提升机一侧，把工作钢丝绳穿过安全锁挡绳 架和安装架的进绳口后，插入提升机进绳口；点动控制按钮“上”，钢丝绳即能 自动进入提升机；若进不去，则可把钢丝绳绳头转换一个角度穿入；按住“上” 按钮，把钢丝绳全部穿完。
安全锁穿绳先将悬吊平台上升到安全锁摆臂不再上抬为止，便可把安全钢丝绳穿入安全 锁内工作钢丝绳和安全钢丝绳穿好后，在其下端离地5—10cm的部位挂好重锤二）安装注意事项1、两套悬挂机构的间距要与悬吊平台两吊点的间距相等，或前者略大于后 者，其误差不大于10cm，以免影响安全锁的正常使用或造成悬挂机构因水平分 力过大，而不稳定2、 前梁伸出长度一般为，前后支架之间的距离应为，所有配重块要平均套 在后支架的穿杆上，并穿上防失螺栓或用压板固定3、 钢丝绳端部的紧固：钢丝绳的端部用绳夹紧固根据《GB5976—86钢丝 绳夹》标准绳夹数量：三只（最少数量）绳夹的布置：把夹座扣在钢丝绳的工作段上，U型螺栓扣在钢丝绳的尾段上 绳夹不得在钢丝绳上交替布置绳夹间距：约等于80mm绳夹的紧固：第一个绳夹应尽量靠近绳轮或卡套，并预先紧固，必须注意不 要损坏钢丝绳的外层钢丝，然后依将紧固第二、第三只绳夹在受载一、二次后 再行拧紧一次绳夹螺母4、 工作钢丝绳和安全钢丝绳均不得损伤和发生变形、扭曲5、 全部连接螺母必须拧紧提升机安装轴孔内的锁销上的弹簧环必须扳平6、 两只电动机连接电缆的插头和手持式开关上的插头要认清方向后再插入 电气控制箱底部对应的插座内，不要硬插，以免损坏。
7、 接入电气控制箱的电源泉必须要有零线和地线，外壳接地必须可靠，接 地电阻W4Q8、 在提升机穿绳的全过程要密切注意有无异常现象；若有异常，则应立即 停止穿绳，以免损坏钢丝绳或提升机内部零件9、 安装后，多余的钢丝绳要理顺，圈起后捆扎好，防止损伤10、 四只重锤必须全部分别挂在工作钢丝绳和安全钢丝绳的下端六、使用和操作（一）吊篮安装结束后的检查和调整1、检查各连接部位是否牢固可靠；钢丝绳是否完好无损；钢丝绳夹布置是否正确，螺母是否拧紧；安全保险绳的固定是否牢靠，转角处是否垫好；前梁伸 出长度是否符合标准，悬挂机构的稳定力矩是否大于二倍的倾覆力矩2、电磁制动器的检查衔铁和电磁吸盘之间的间隙应在一1mm范围内，调整方法是先松开与电动机 端盖顶紧的中空紧钉，再拧动安装螺钉调整好间隙，四周间隙要尽量调整均匀， 最后把中空螺钉与电动机端盖重新顶紧电磁制动器衔铁动作时应无卡滞现象且吸合后必须与摩擦盘（制动盘）完全 脱开3、 漏电断路器的检查：接通电源，合上漏电断路开关；按试验按扭，开关 应迅速跳开；按复位按扭，开关应能合上4、 安全锁锁绳检查将悬吊平台上升离地1—2m后停住，然后使其一端下降，在倾斜3°— 8° 范围内（相当于长的悬吊平台两端高度相差40—100cm； 6m长的悬吊平台两端高 度相差32—83cm； 5m长的悬吊平台两端高度相差26—69cm），安全锁应能可靠 锁住安全钢丝绳。
5、 悬吊平台上下运行3—5次，每将行程不小于5m，在运行过程中检查：提升机运转声音有无异常，电磁制动器动作是否灵活可靠；按急停按钮或扳动限位开关，悬吊平台都应停止运行；悬吊平台是否倾斜，若倾斜，则将它调平6、 手动测降检查使悬吊平台上升离地3—5m后停住，将电磁制动器上的手动释放手柄向上 抬，悬吊平台应能平稳滑降（对于S型输绳机构的提升机空载时需拔一下电动机 风叶）7、 限位块安装位置的调整将悬吊平台上升到最高施工位置，把限位块紧固好并调整好限位开关角度 （带滚轮的转臂约旋转30°）确保限位开关能正常动作二）操作顺序1、 接通电源；2、 按启动按钮；3、 两只提升机同时动作：把转。
