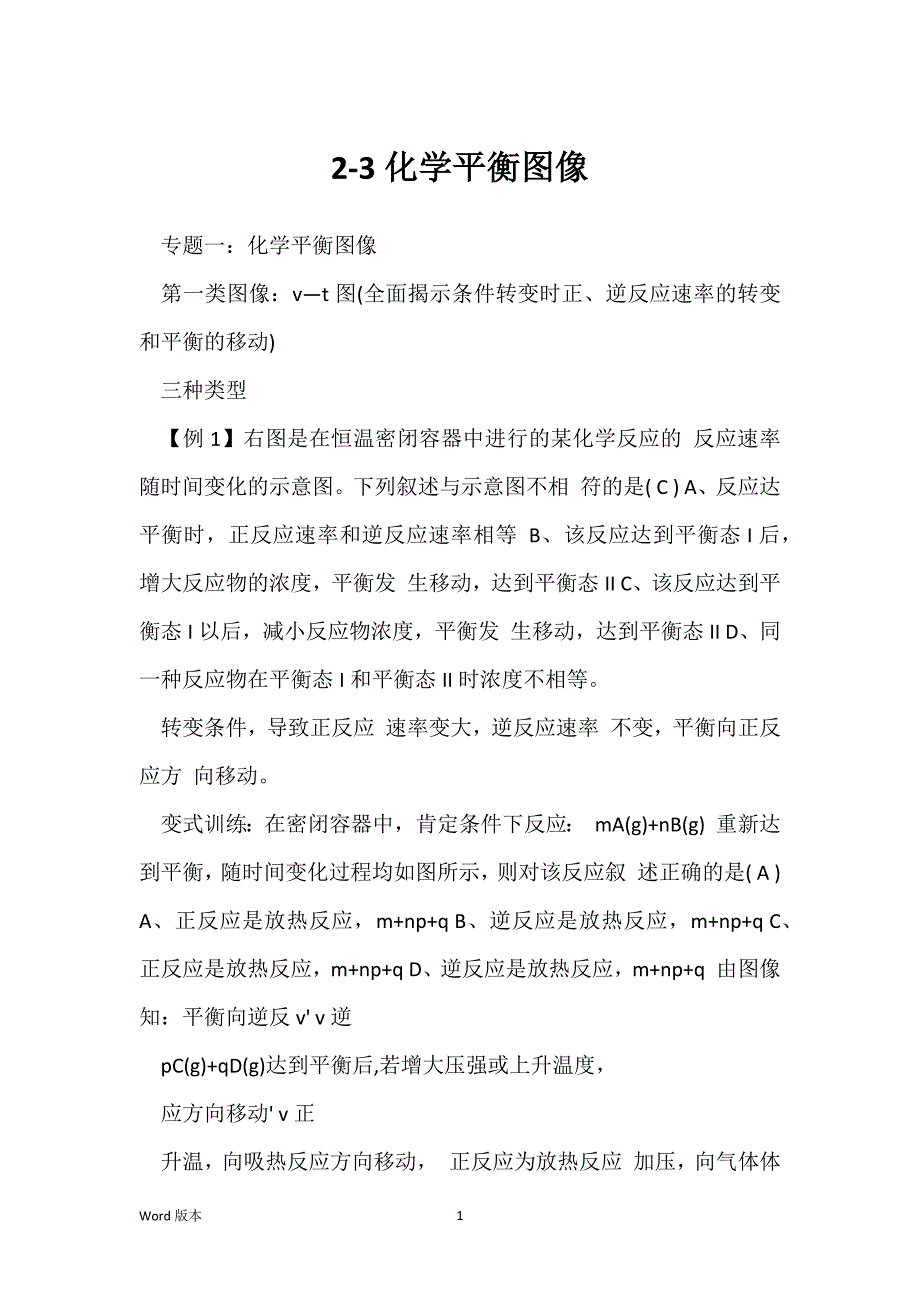

2-3化学平衡图像 专题一：化学平衡图像 第一类图像：v—t图(全面揭示条件转变时正、逆反应速率的转变 和平衡的移动) 三种类型 【例1】右图是在恒温密闭容器中进行的某化学反应的 反应速率随时间变化的示意图下列叙述与示意图不相 符的是( C ) A、反应达平衡时，正反应速率和逆反应速率相等 B、该反应达到平衡态I后，增大反应物的浓度，平衡发 生移动，达到平衡态II C、该反应达到平衡态I以后，减小反应物浓度，平衡发 生移动，达到平衡态II D、同一种反应物在平衡态I和平衡态II时浓度不相等 转变条件，导致正反应 速率变大，逆反应速率 不变，平衡向正反应方 向移动 变式训练：在密闭容器中，肯定条件下反应： mA(g)+nB(g) 重新达到平衡，随时间变化过程均如图所示，则对该反应叙 述正确的是( A ) A、正反应是放热反应，m+np+q B、逆反应是放热反应，m+np+q C、正反应是放热反应，m+np+q D、逆反应是放热反应，m+np+q 由图像知：平衡向逆反v v逆 pC(g)+qD(g)达到平衡后,若增大压强或上升温度， 应方向移动 v正 升温，向吸热反应方向移动， 正反应为放热反应 加压，向气体体积减小的 方向移动，m+np+q v正 v逆O I II t 其次类图像：x—T(或P)—t图 (x表示某组分的含量，T(或P)表示不同的 反应条件，t表示反应时间)此类图像的解题方法： 先拐先平 ①先看斜率或拐点：斜率大(拐点先)→速率快→ 温度高 (或压强大) ②再看拐点凹凸：定平衡移动方向 例2、反应2X(g)+Y(g) 2Z(g) 在不同温度下(T1和T2)产物Z的物质的量n(Z)与反应 时间t的关系如右图。
下列推断正确的是( C ) A. T1T2 , 正反应为放热反应 B. T1T2 ,正反应为吸热反应 C. T1T2 ,逆反应为吸热反应 D. T1T2 ,逆反应为放热反应n(Z) T2 T1 T1T2 升温，平衡左移， 正反应为放热反应 t 变式训练1、1mol H2(g) 和2mol I2(g) 置于某2L密闭容器 中，在肯定温度下发生反应：H2(g) + I2(g) 2HI(g) △H0 ,并达到平衡，HI的体积分 数ω(HI)随时间的变化曲线如右图所示，则转变的条件可能是 ( C ) A.恒温恒容的条件下，加入适当的催化剂 B.恒温条件下，缩小反应容器的体积 C.恒容条件下，上升温度 D.恒温条件下，扩大反应容器的体积 ω(HI) Ⅱ Ⅰ t 变式训练2、在容积固定的密闭容器中存在如下反应： A(g)+3B(g) 2C(g) △H 0 某讨论小组讨论了其他 条件不变时，转变某一条件对上述反应的影响，并依据 试验数据作出下列关系图： 下列推断肯定正确的是( C、D) A.图I讨论的是不同催化剂对反应的影响，且乙使用的催化剂 效率较高 B.图Ⅱ讨论的是压强对反应的影响，且甲的压强较 高 C.图Ⅱ讨论的是温度对反应的影响，且甲的温度较高 D.图Ⅲ讨论的是不同催化剂对反应的影响，且甲使用的催化 剂效率较高 第三类图像：x—T(P)图 此类图像表示的意义：同一可逆反应在始态相同 而反应条件不同(温度或压强不同)达平衡时， 某组分的含量或某反应物的转化率的变化规律 此类图像的解题思路： 定一议二 (单因变量分析) 例3、可逆反应A(g)+3B(g) 2C(g) △H 0 下列图像表示温度(T)、压强(单位Pa)对C 的体积分数(C%)的影响。
正确的是( C ) 分析：升温，平衡向逆反应方向移动， C的体积分 数(C%)减小 加压，平衡向正反应方向移动， C的体积分数(C%) 增大 变式训练1、右图表示外界温度和压强对反应2R(g) △H0 的影响，图中y的意义为( B) L(s)+G(g) A.平衡混合气中R的体积分数B.平衡混合气中G的体积分数 C.L的转化率D.R的产率 升温，平衡向正反应 方向移动， R%增大，C%减小， L的转化率增大， R的产率增大 变式训练2、反应L(固)+aG(气) bR(气)达到 平衡时，温度和压强对该反应的影响如下图所示，图中： 压强p1p2 ,X轴表示温度，Y轴表示平衡混合气中G的 体积分数据此可推断(A.上述反应是放热反应 C.ab ) B、D B.上述反应是吸热反应D.ab 由图像知，升温，G的体积分数 减小，平衡向正反应方向移动， 正反应为吸热反应； 加压，G的体积分数增大，平衡 向逆反应方向移动，ab 同学们，再见！ 4Word版本。
