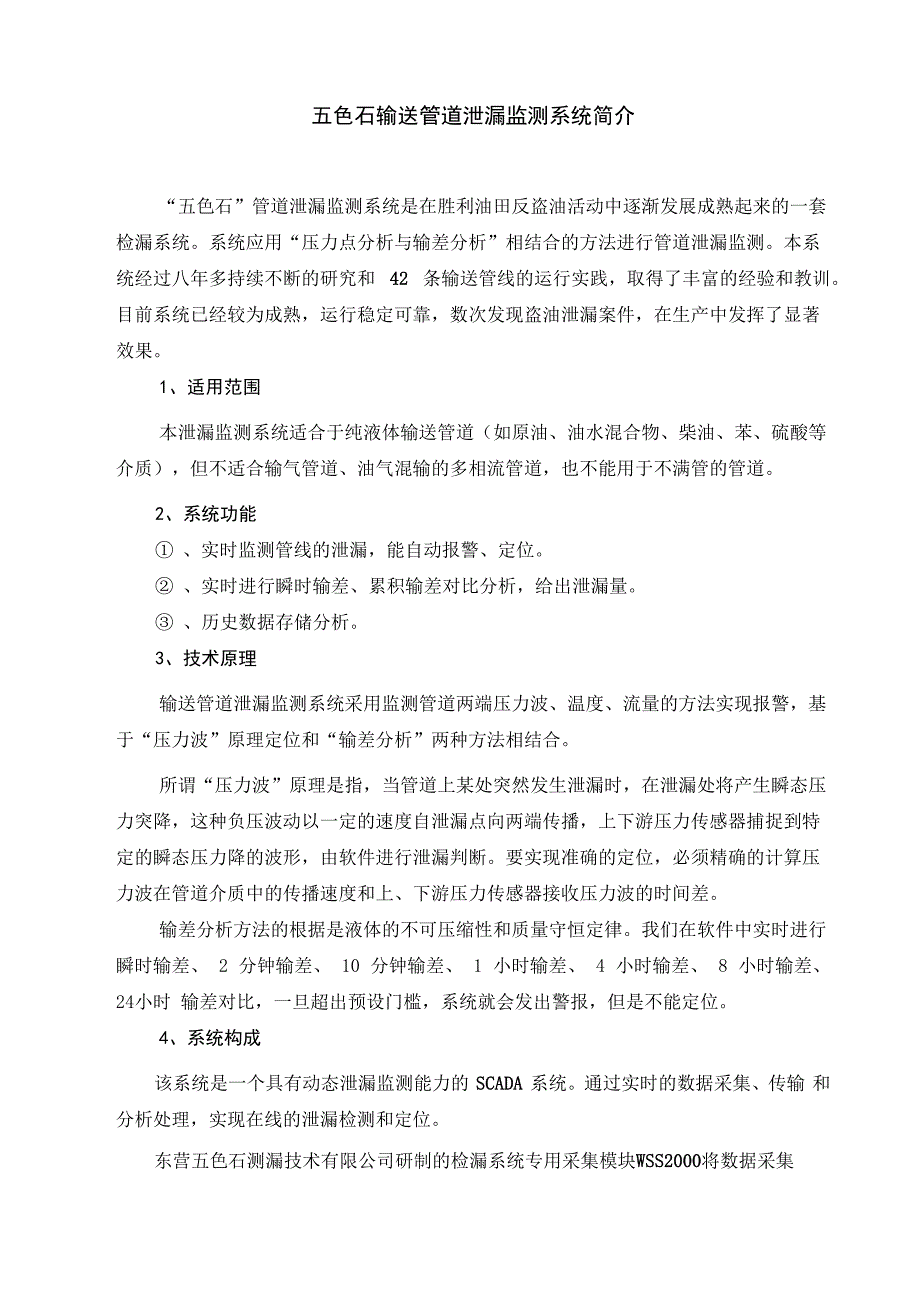

五色石输送管道泄漏监测系统简介“五色石”管道泄漏监测系统是在胜利油田反盗油活动中逐渐发展成熟起来的一套 检漏系统系统应用“压力点分析与输差分析”相结合的方法进行管道泄漏监测本系 统经过八年多持续不断的研究和 42 条输送管线的运行实践，取得了丰富的经验和教训 目前系统已经较为成熟，运行稳定可靠，数次发现盗油泄漏案件，在生产中发挥了显著 效果1、适用范围本泄漏监测系统适合于纯液体输送管道（如原油、油水混合物、柴油、苯、硫酸等 介质），但不适合输气管道、油气混输的多相流管道，也不能用于不满管的管道2、系统功能① 、实时监测管线的泄漏，能自动报警、定位② 、实时进行瞬时输差、累积输差对比分析，给出泄漏量③ 、历史数据存储分析3、技术原理输送管道泄漏监测系统采用监测管道两端压力波、温度、流量的方法实现报警，基 于“压力波”原理定位和“输差分析”两种方法相结合所谓“压力波”原理是指，当管道上某处突然发生泄漏时，在泄漏处将产生瞬态压 力突降，这种负压波动以一定的速度自泄漏点向两端传播，上下游压力传感器捕捉到特 定的瞬态压力降的波形，由软件进行泄漏判断要实现准确的定位，必须精确的计算压 力波在管道介质中的传播速度和上、下游压力传感器接收压力波的时间差。
输差分析方法的根据是液体的不可压缩性和质量守恒定律我们在软件中实时进行 瞬时输差、 2 分钟输差、 10 分钟输差、 1 小时输差、 4 小时输差、 8 小时输差、 24小时 输差对比，一旦超出预设门槛，系统就会发出警报，但是不能定位4、系统构成该系统是一个具有动态泄漏监测能力的 SCADA 系统通过实时的数据采集、传输 和分析处理，实现的泄漏检测和定位东营五色石测漏技术有限公司研制的检漏系统专用采集模块WSS2000将数据采集（4路模拟量、4路数字量）、GPS卫星时钟信号校时、通讯（1个RJ45 口、1个串口、1 个485 ）集成在一起，产品运行稳定，保用5年，已申请国家专利局域网、电台等方式输油管道检漏系统结构图5、技术指标① 、该系统可检测到的泄漏量〈总输量的1%;② 、定位误差，±200米；③ 、泄漏检测定位和报警均在泄漏发生后2分钟内完成系统在胜利油田几家同类系统中名列榜首，曾获得 2001 年度胜利油田科技进步等奖，获得 2002 年国家安全生产科技成果三等奖6、应用情况本系统已在胜利油田油气集输总厂东辛线、孤永东、孤罗东,清河采油厂外输线, 滨南采油厂稠油首站一末站、末站一东营原油库、四矿联合站一稠油首站，石油化工 总厂，海洋采油厂，中原油田输油处胡状联一油库、辽河油田油气集输公司坨鞍线， 江苏油田采油一厂等47条共900多公里长的管线上推广应用，已经现场应用管道的介 质包括：原油、油水混合物、柴油、浓硫酸（93%）、盐卤等介质，是目前在国内油田 应用最多、最为成熟可靠、应用效果最好的检漏系统，技术水平居于国内领先地位。
7、系统特点① 、经验教训丰富我们在8年多持续不断的研究与推广工作中，在多种介质管道、 多分支输油管线检漏定位技术领域积累了丰富的经验教训胜利油田油气集输公司东辛 线为全线5站,沿线有插入点3个,分输点1个; 胜利油田海洋采油厂中心二号—中心一 号—海三站，海二、海三、海五—海四联采用分段计算压力波速度,提高了定位精度；② 、软件上，采用“小波变换和互相关分析相结合”的算法进行泄漏判断和定位, 自动报警准确率高、定位精度高；③ 、硬件上，采用研制的专门用于检漏的数据采集RTUWSS2000,具有运行稳定 可靠、维护简单等优点，并通过 GPS 卫星授时功能，保障了定位的准确性，使定位精 度接近理论上的极限8、系统价格一套检漏系统的市场价格在30万元左右研究所提供给代理价格除去现场仪表（如 流量计、压力变送器等）以及通讯部分（如电台、光纤网络等），仅检漏系统的软件和 核心数据采集模块RTU （每站一个）计算，价格为15万元下表为一条输油管道（首 站—末站）检漏系统清单，供参考附表 典型输油管道检漏系统软硬件清单序号项目型号数量备注1检漏系统专用采集模块WSS300022数据米集站软件五色石13安全栅EX803624仪表电源24V1A25压力变送器CS20FB26温度传感器WZP24027质量流量计CMF-10028控制箱400*500mm29工控机IPC610110液晶显示器17”111UPS1kVA后备式312电缆RVVP3*1500米附图 检漏系统软件运行界面公司介绍东营五色石测漏技术有限公司是专业从事输送管道与储罐泄漏监测报警系统研究 与应用的高科技企业，核心产品“输油管道泄漏监测定位报警系统”诞生于 2002 年 7 月，经过多年的不懈努力与不断创新，逐步奠定了液体管道测漏行业的领先地位。
公司聘请胜利油田、中国石油大学、西南石油大学、北京科技大学、唐山学院等 大型企业和院校的专家教授作为公司技术顾问，尽心尽力地解决客户在生产中遇到的各 种测漏技术问题，提高了我国的泄漏监测技术水平东营五色石测漏技术有限公司是一个具有远大抱负的企业，公司以“实干敬业、 技术报国”为企业精神，以“减少泄漏，保护环境”为使命，以为社会提供成熟、可靠 的管道和储罐泄漏监测系统为目标，努力成为世界一流的泄漏监测产品与服务提供商东营五色石测漏技术有限公司是一家以客户为中心的企业，努力成为客户在泄漏 监测技术领域的专家和顾问，提供专业的泄漏监测技术解决方案，促进中国泄漏监测技 术水平的提高，为社会创造效益，保护我们赖以生存的环境公司目前主要从事输送管道泄漏监测系统、油罐泄漏监测系统等泄漏监测技术与 产品的研究与推广工作，所研制的测漏系统已经在胜利油田、江苏油田、辽河油田、甘 肃金昌等数十条总长 1000 多公里的石油、盐卤、硫酸输送管线、90 座站库上运行地址：山东省东营市东营区西二路474 号华纳大厦402 室（邮编：257000）售前业务联系人：袁桂芳售前咨询：0546-7776602售后服务联系人：赵福丹胜利油田售后服务：7655069国内售后服务：400-811-8110：0546-7773602邮箱：jianloull0@。
