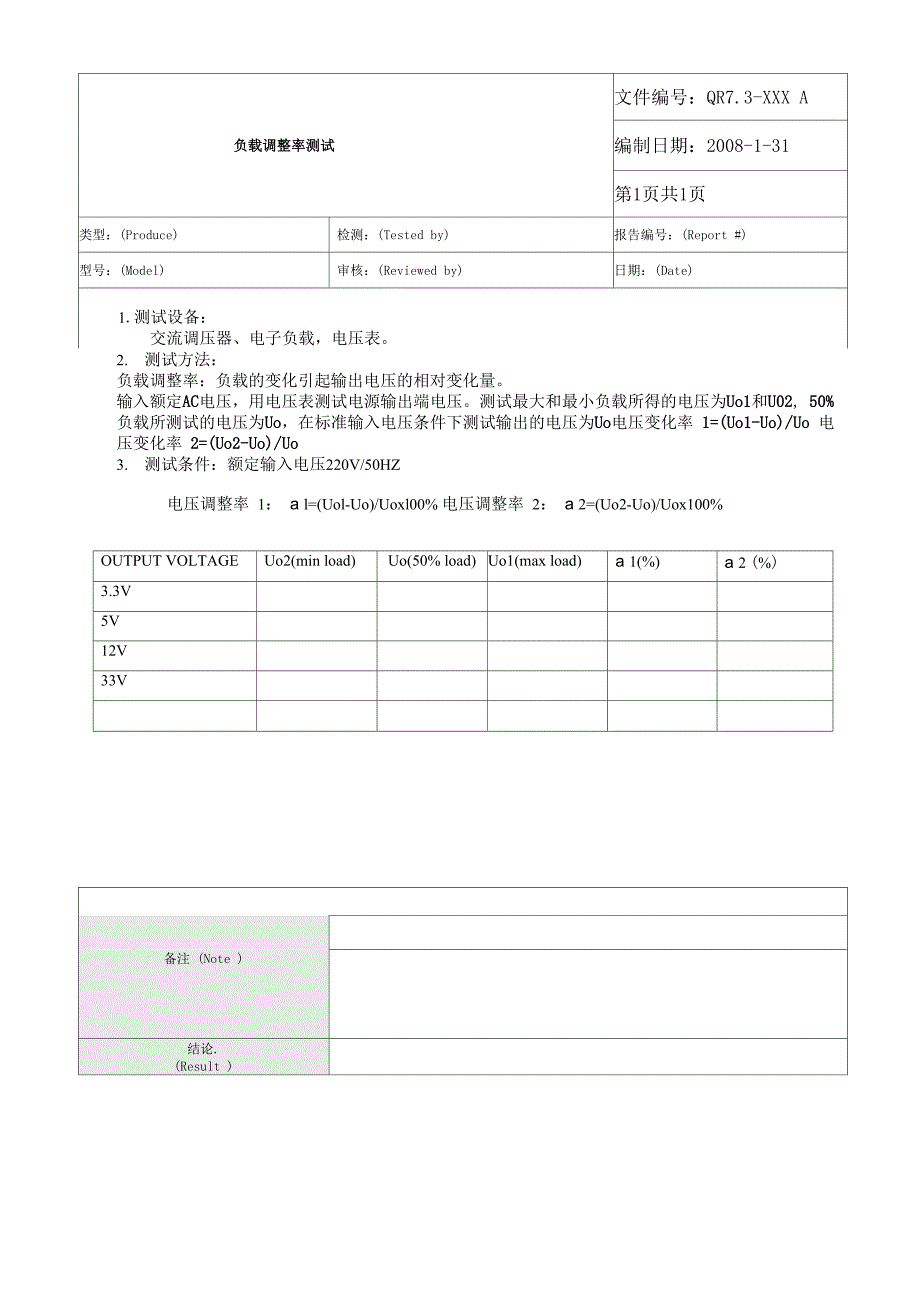

负载调整率测试文件编号：QR7.3-XXX A编制日期：2008-1-31第1页共1页类型：(Produce)检测：(Tested by)报告编号：(Report #)型号：(Model)审核：(Reviewed by)日期：(Date)1.测试设备：交流调压器、电子负载，电压表2. 测试方法：负载调整率：负载的变化引起输出电压的相对变化量输入额定AC电压，用电压表测试电源输出端电压测试最大和最小负载所得的电压为Uo1和U02, 50%负载所测试的电压为Uo，在标准输入电压条件下测试输出的电压为Uo电压变化率 1=(Uo1-Uo)/Uo 电压变化率 2=(Uo2-Uo)/Uo3. 测试条件：额定输入电压220V/50HZ电压调整率 1： a l=(Uol-Uo)/Uoxl00% 电压调整率 2： a 2=(Uo2-Uo)/Uox100%OUTPUT VOLTAGEUo2(min load)Uo(50% load)Uo1(max load)a 1(%)a 2 (%)3.3V5V12V33V备注 (Note )结论.(Result )。
