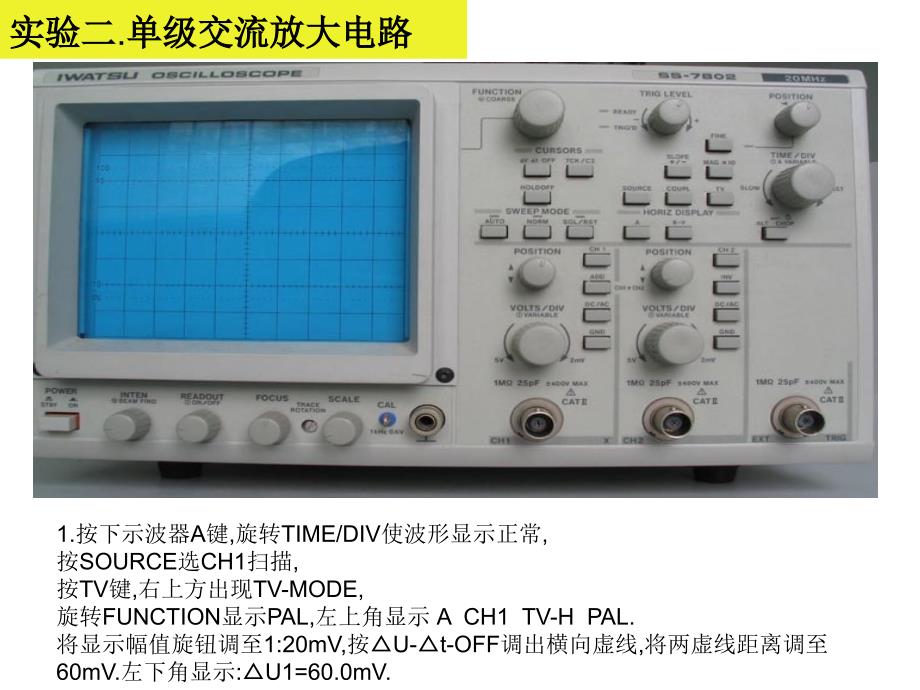

实验二.单级交流放大电路,,,1.按下示波器A键,旋转TIME/DIV使波形显示正常, 按SOURCE选CH1扫描, 按TV键,右上方出现TV-MODE, 旋转FUNCTION显示PAL,左上角显示 A CH1 TV-H PAL. 将显示幅值旋钮调至1:20mV,按△U-△t-OFF调出横向虚线,将两虚线距离调至60mV.左下角显示:△U1=60.0mV.,1.将频率粗调按到X1K档,调节频率微调旋钮使频率显示1000HZ左右.,2.按下正弦波功能.衰减40dB.,3.调节APML(输出幅值)旋钮,输出60mV信号电压.,EE1641B型函数发生器的使用,1.按图2-1连接电路,电源接+12V,电路板地线与电源地线相连.短接1R6=1.8K电阻.,提示: 微安表和毫安表“+”、“-”极性不要接错.静态工作点是直流工作状态,测量时要用万用表直流电压档.,2.用万用表直流电压10V档测量UCE,调节RP1 使UCE = 6V,将数据填入表2-1,一).Q点的调试:,二).电压放大倍数的测试:,1.输入 f=1000HZ,峰峰值UPP=60mV的正弦信号.,2.用示波器测量空载时输出电压UO,测量RL=5.1K时UO,测量RL=5.1K+2.2K时UO填入表2-2,并用示波器观察输出波形与输入波形的相位差. 提示: 用示波器测量电压时,将两条测量虚线卡在波形的峰峰值上,在示波器左下角直接读数.,表2-2,三). 输出、输入电阻的测量.,1．断开电源,用万用表欧姆档测量当UCE=6V时的调节电阻RP1之值。
填入表2-4. 提示:在测电阻之前将万用表调零. 2 在图2-1中接入UiPP=100mV,f=1000HZ的正弦信号, 用示波器测量空载输出电压UO和负载为5.1K时输出电压ULPP,填入表2-3,测算输出电阻ro. 表2-3,rO =,3．在输入端串联接入3R14=5.1K电阻,如图2-4 所示,输入USPP=100mV, f=1000HZ的正弦信号, 用示波器测量UiPP (UBO)填入表2-4,测算输入电阻ri,表2-3,(3R14=5.1K电阻在模块2运放1输出端找）,4．根据测量的IC，IB计算三极管的β，根据放大电路的微变等效电路估算输入电阻ri. 表2-4,,,,14,R,U,U,U,r,i,S,i,i,-,=,四)．非线性失真的研究.,1.空载,输入信号不变,去掉3R14=5.1K电阻，信号从B点输入，调节RP1—680K可调电阻,改变Q点,用示波器观察输出波形,当出现截止失真时,测量静态工作点:IB,IC,UCE填入表2-5,将输入和输出波形画入图2-5(a),(b). 提示：调节RP1,观察输出波形的变化，调到波形出现失真为止.2.调节RP1—680K可调电阻,改变Q点,用示波器观察输出波形,当出现饱和失真时,测量静态工作点:IB,IC,UCE填入表2-5,将输出波形画入图2-5(C). 提示：调节RP1,观察输出波形的变化，调到波形出现失真为止.表2-5,六:实验报告要求:,完成实验数据及处理页内容.: 1．将所测数据填入对应表格，完成表2-2,表2-3,表2-4的要求内容。
2．回答思考题中的1，2，3，4题。
