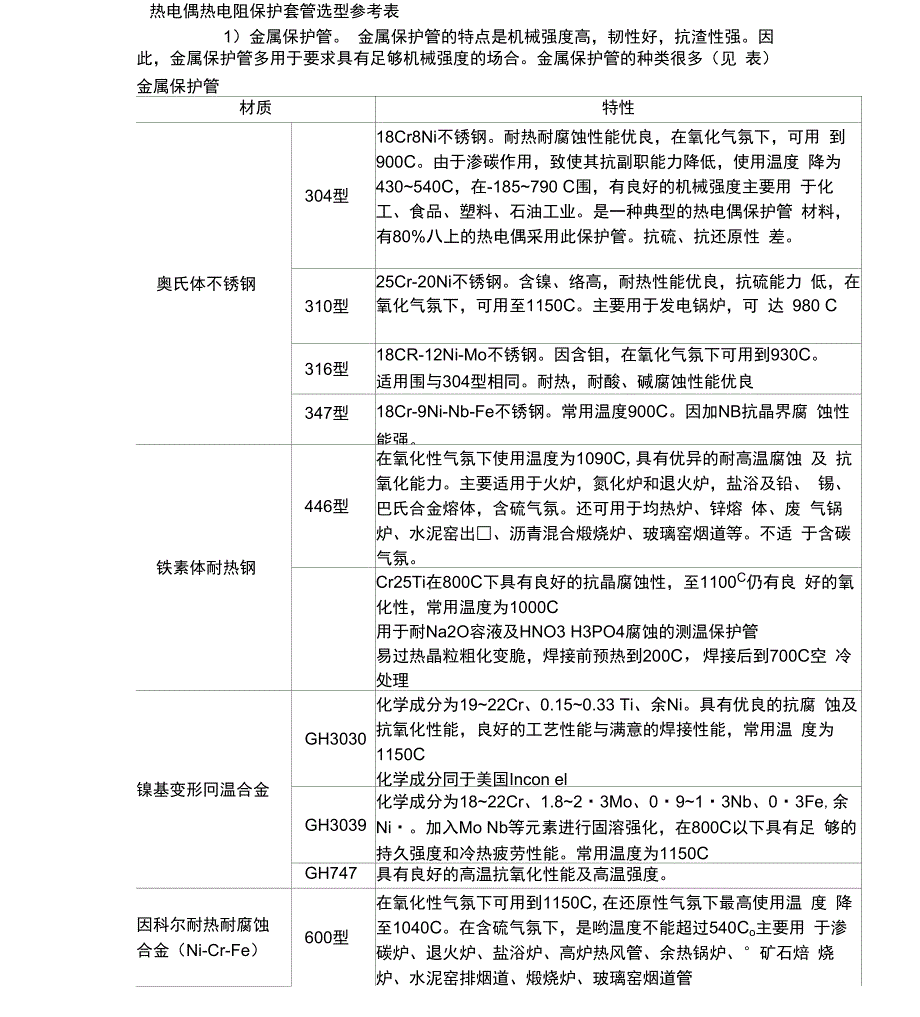

热电偶热电阻保护套管选型参考表1）金属保护管 金属保护管的特点是机械强度高，韧性好，抗渣性强因此，金属保护管多用于要求具有足够机械强度的场合金属保护管的种类很多（见 表）金属保护管材质特性奥氏体不锈钢304型18Cr8Ni不锈钢耐热耐腐蚀性能优良，在氧化气氛下，可用 到900C由于渗碳作用，致使其抗副职能力降低，使用温度 降为430~540C，在-185~790 C围，有良好的机械强度主要用 于化工、食品、塑料、石油工业是一种典型的热电偶保护管 材料，有80%八上的热电偶采用此保护管抗硫、抗还原性 差310型25Cr-20Ni不锈钢含镍、络高，耐热性能优良，抗硫能力 低，在氧化气氛下，可用至1150C主要用于发电锅炉，可 达 980 C316型18CR-12Ni-Mo不锈钢因含钼，在氧化气氛下可用到930C适用围与304型相同耐热，耐酸、碱腐蚀性能优良347型18Cr-9Ni-Nb-Fe不锈钢常用温度900C因加NB抗晶界腐 蚀性能强铁素体耐热钢446型在氧化性气氛下使用温度为1090C,具有优异的耐高温腐蚀 及 抗氧化能力主要适用于火炉，氮化炉和退火炉，盐浴及铅、 锡、巴氏合金熔体，含硫气氛。
还可用于均热炉、锌熔 体、废 气锅炉、水泥窑出□、沥青混合煅烧炉、玻璃窑烟道等不适 于含碳气氛Cr25Ti在800C下具有良好的抗晶腐蚀性，至1100C仍有良 好的氧化性，常用温度为1000C用于耐Na2O容液及HNO3 H3PO4腐蚀的测温保护管易过热晶粒粗化变脆，焊接前预热到200C，焊接后到700C空 冷处理镍基变形冋温合金GH3030化学成分为19~22Cr、0.15~0.33 Ti、余Ni具有优良的抗腐 蚀及抗氧化性能，良好的工艺性能与满意的焊接性能，常用温 度为1150C化学成分同于美国Incon elGH3039化学成分为18~22Cr、1.8~2・3Mo、0・9~1・3Nb、0・3Fe,余Ni・加入Mo Nb等元素进行固溶强化，在800C以下具有足 够的持久强度和冷热疲劳性能常用温度为1150CGH747具有良好的高温抗氧化性能及高温强度因科尔耐热耐腐蚀合金（Ni-Cr-Fe）600型在氧化性气氛下可用到1150C,在还原性气氛下最高使用温 度 降至1040C在含硫气氛下，是哟温度不能超过540Co主要用 于渗碳炉、退火炉、盐浴炉、高炉热风管、余热锅炉、°矿石焙 烧炉、水泥窑排烟道、煅烧炉、玻璃窑烟道管601型其用途与600型相同，但高温下抗氧化、抗硫腐蚀能力强，使用高温可达1260 C800型在氧化气氛下，可用到1090C,与600型相似，但不适用于氧化炉、氢氧化物熔体。
抗硫腐蚀能力超过 600型坎达尔铁-络-铝合金(Kanthal)化学成分为24Cr、2.5Co、15.5AI、余Feo在氧化气氛下，使用温度可达1260C,高温机械强度高，抗硫能力强，卤素、碱 将明显降低其抗腐蚀能力桑德维克镍络P4(San dvik)Cr质量分数为17% Ni质量分数为8・5%抗高温、耐腐蚀性 能优良，抗硫及还原性气体也强，使用温度高达 1200 C哈斯特洛伊镍-钼合金(Hastelloy)B28Cr-2仆e-1Si-50Co耐热冲击、耐磨、耐硫化物、高温强度大可用于1150C以下CNi-Cr-Mo-V可用于氧化、还原气氛，抗氯化铁、氯化铜性能 优 良在空气中使用温度为1000C耐磨合金UMCO5028Cr-2仆e-1Si-50Co耐热冲击、耐磨、耐硫化物，高温强度 大可用于1150C以下HR1230HR3160Ni-Cr-W-Mo-AI具有极好的强度及耐磨性能，使用于硫化床 等 恶劣的磨损环境常用温度为800~1200C耐热合金3YC52HR1300NI45CR17AL-NI-CR-W-MO-A在1250E以下高温抗氧化性能优于同类高温合金低合金钢在无腐蚀性介质存在的条件下，使用温度打 680C,主要用 于退火炉、加热炉瓷干燥窑碳钢(C1018)在氧化性气氛下，使用温度为540 C。
主要用于电镀槽、镀锌 锅及熔镁、熔锌槽，在炼油厂用于脱腊及热烈解炉低碳钢有水蒸气存在，将明显氧化在熔融金属和热处理盐浴中，较 其他合金抗腐蚀性能强铸铁在氧化气氛下，使用温度可达700C，主要用于有色金属熔 体，在还原性气氛下，可用到870C铁基合金MPT-1FE-CR在1000C以下，耐铝及铝合金液体腐蚀MPT-2FE-CR在1000C以下，耐氟化物冰晶石熔体腐蚀钛(TI)耐化学腐蚀性能比不锈钢好铂与铂佬合金由于价格昂贵，仅在特殊用途下使用，耐热性能强，用于熔 融 玻璃铌锆合金担(Ta)〉, MO常用温度可达2200C，用于真空及惰性气氛中中国GB1220-92] 84]GB3220-92] 84]日本JIS美国AISIUNS英国BS 970Part4BS 1449Part2德国]W.-Nr・]DIN 17440DIN 172240Cr131Cr132Cr13SUS410S S41000SUS410 410410S21SUS420J1 420 420S29X7Cr13X10Cr13X20Cr13法国NFA35-572NFA35-574582NFA35-584~~Z6C13Z12Cr13Z20Cr13国外不锈钢号对照表S4200420S273Cr13SUS420J2420S453Cr16SUS429J11Cr17Ni2SUS431431431S29X22CrNi17Z15CN-027Cr17SUS44OA440AS4400211Cr17SUS44OC440CS440048Cr17SUS44OB44013S440034Cr13SUS420J2X4DCr13Z40C139Cr18SUS44OC440CX105CrMo17Z100CD179Cr18MoSUS44OC440C9Cr18MoVSUS44OB440BX90CrMoV18Z6CN17.12OC门7NiCu4NbSUS6306300Cr17Ni7AISUS631631S17700X7CrNiAI177Z8CNA17.70Cr15Ni7Mo2AI63200Cr12SUS41O0Cr13AI「 CCQfV q A I"!SUS405405[00Cri3AI]S40500405S17X7CrAI13Z6CA131Cr15SUS4294291Cr17SUS430430S43000430S15X8Cr17Z8C17[Y1Cr17]SUS430F430F JS43020X12CrMoS17Z10CF1700Cr17SUS430LX1Cr17MoSUS434434S43400434S19X6CrMo17Z8cd17.0100Cr17MoSUS436L00Cr18Mo2SUS44400Cr27MoSUSXM27XM2700Cr30Mo2SUS447J11Cr17 Mn 6Ni5NSUS2012011Cr18 Mn 8Ni5NSUS202202S20200284162Cr13 Mn 9Ni41Cr17Ni7SUS301301S30100301S21X12CrNi177Z12CN17.071Cr17Ni8SUS301J1X12CrNi1771Cr18Ni9SUS302302302S25X12CrNi188Z10CN18.091C门8Ni9Si3SUS302B302BY1Cr18Ni9SUS303303303S21X12CrNiS188Z10CNF18.09Y1Cr18Ni9SeSUS303Se303Se303S41S303230Cr18Ni9SUS304304304S15X2CrNi89 r 4 /ion-l Z6CN18.09S30400 [1.430 1 00Cr19Ni10SUS304L304L304S12X2CrNi18[1.4306 _9Z2CN18.09S304030Cr19Ni9NSUS304N1304NZ5CN18.09A2S3045100Cr19Ni10NbNSUS304NXM21S3045200Cr18Ni10NSUS304LNX2CrNiN1810Z2CN18.10N3051Cr18Ni12SUS305S30500305S19X5CrNi911Z8CN18.12[0Cr20Ni10 ]SUS308308S308000Cr23Ni13SUS309S309SS309080Cr25Ni20SUS310S310SS310080Cr17Ni12Mo2SUS316316316S16X5CrNiMo1([1.4436 _312Z6CND17.12S3160000Cr17Ni14Mo2SUS316L316L316S12X2CrNiMo1{ [1・4435 _ [1.4404 _8T2-Z2CND17.12S316030Cr17Ni12Mo2NSUS316N316NS3165100Cr17Ni13Mo2NSUS316LNX2CrNiMoN[1.4429 _1812Z2CND17.12N0Cr18Ni12Mo2Ti320S17X10CrNiMo1810Z6CND17.120Cr18Ni14Mo2Cu2SUS316J100Cr18Ni14Mo2Cu2SUS316J11J 0Cr18Ni12Mo3TiL1。
