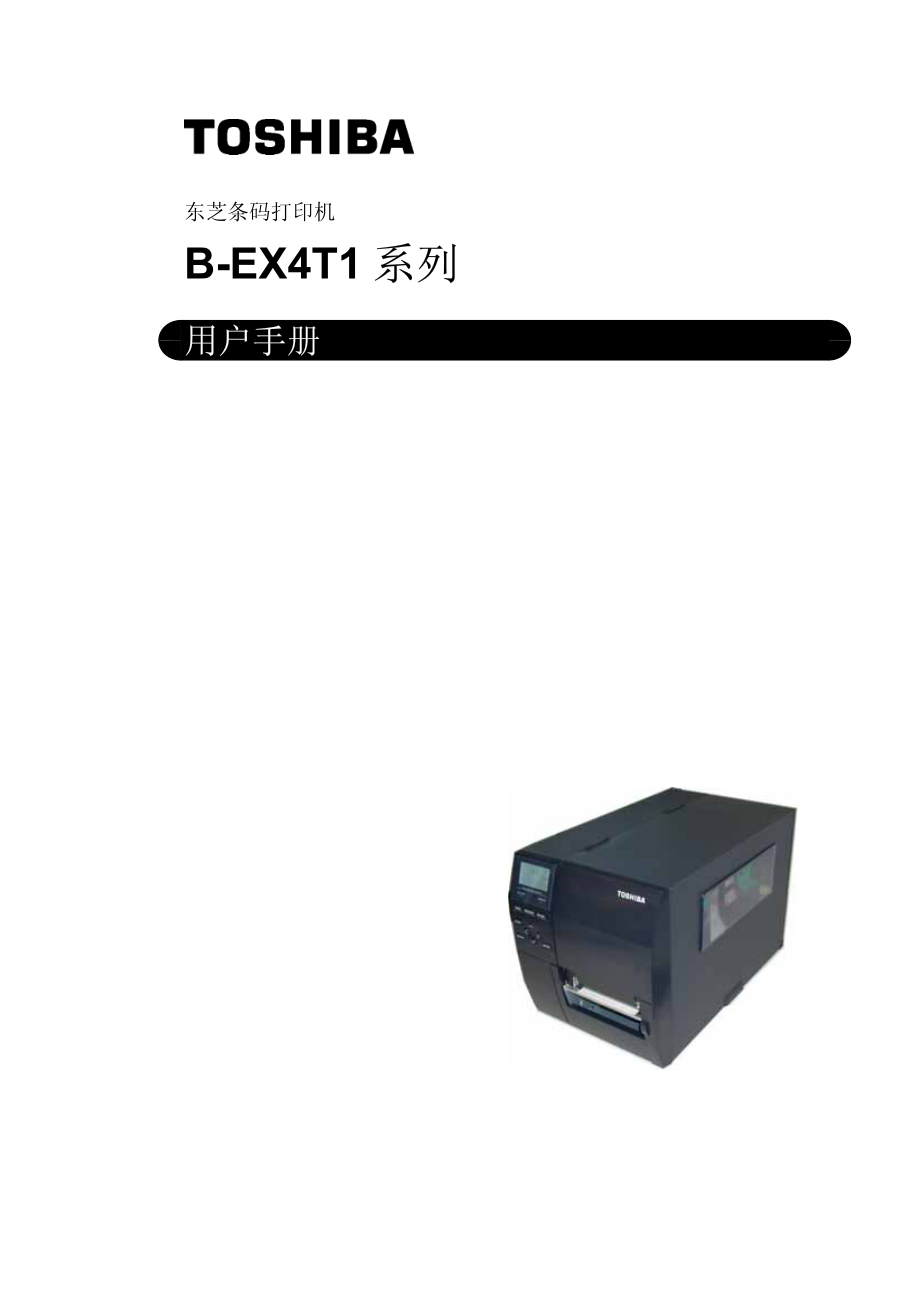

东芝条码打印机 B-EX4T1 系列系列 用户手册用户手册 左图：CCC 认证标志 在中国大陆（除港、澳、台之外），本产品获得了中国强制性产品质量认证— CCC 认证 Microsoft 和 Windows 为微软公司注册商标 VIA 为威盛电子（VIA）公司注册商标 iButton 美国达拉斯（DALLAS）公司注册商标 在未得到制造商的明确授权之前，用户不能擅自改变设备的使用条件，否则将被取消使用该设备 的权限 Copyright © 2011 by TOSHIBA TEC CORPORATION All Rights Reserved 570 Ohito, Izunokuni-shi, Shizuoka-ken, JAPAN 此产品配备有一台无线通讯装置， TRW-CNM-01 (B-EX700-RFID-U2-CN-R) 无线局域网型号 SD-Link 11g 在使用此产品之前，请务必仔细阅读有关如何使用无线通讯装置的附带的预防措施 使用无线通讯装置的预防措施 RFID kit：TRW-CNM-01 (B-EX700-RFID-U2-CN-R) 所有适用的国家和地区 所有适用的国家和地区 此产品是一种无线通讯装置，仅限于在以下国家和地区内使用此产品。
如果将此产品用于除此之外的其它国 家或地区，则根据这些国家或地区的法律，您将可能受到处罚 B-EX700-RFID-U2-CN-R：中国 安全性 安全性 切勿将此产品用于禁止使用的区域，例如医院内 如果您不了解存在哪些禁止使用的区域，请咨询医疗机构否则，医疗设备将受到影响，并造成严重事故 此产品可能影响到某些植入心脏起搏器和其它医疗植入设备的正常使用使用心脏起搏器的病人应该意识 到，在心脏起搏器周围使用此产品将可能导致起搏器设备故障 如果您出于某种原因而怀疑存在信号干扰，请立刻关闭此产品，并联系您的东芝泰格销售代理商 切勿擅自拆卸、变更或修理此产品 这样做可能会造成损伤同时，变更设备也是违反有关无线电设备法律法规的需要修理时，请联系您的东 芝泰格销售代理商 安全性概述安全性概述 i 安全性概述安全性概述 在操作和维护设备中个人安全是一个非常重要的问题. 因此本手册中包含了有关操作上的警告和提醒注 意的内容. 在操作和维护机器前应当阅读和理解这些警告和提醒注意的内容. 不要企图自己修理或修改本机器, 如果发生故障后, 使用本手册中的方法不能克服, 那么请您关机，拔掉 电源，然后与授权的东芝泰格的代理商进行联系。
各符号的意义各符号的意义 此符号表示警告的内容（包括注意事项） 特别要警告的内容在符号中 (左边的符号表示一般的提醒注意) 本符号表示禁止的动作(禁止的内容) 特别要禁止的内容表示在 符号内或其旁边 (左边的符号表示“不要拆卸”) 本符号表示必须进行的动作 特别要指示的内容表示在●符号内或其旁边 (左边的符号表示“从插座中拔出电源连接插头”) 下面的指示表示如果对机器进行不恰当的与指示相违背的操作时， 将可能 引起严重伤害或者死亡的危险 警告警告 禁止接入任何与规定交 流电压不符的电源 禁止禁止 ■禁止使用与机器铭牌上 标注不符的电压，否则会 引起火灾或者电击 ■禁止用湿的手插拔电 源插头，否则会受到电 击 ■如果此设备和其他大耗 电量的设备使用同一个插 座，则在使用这些设备的 时候将会引起电流的大幅 度波动一定要给此设备 提供一个单独的插座，否 则会引起火灾或者电击 禁止禁止 禁止禁止 禁止禁止 禁止禁止 ■请勿将金属、易燃物体 或者其他外物从通风槽中 落入或插入到设备中，否 则会引起火灾或者电击 ■不要把金属物体或者 装 有 水 的 容 器 比 如 花 瓶，花盆或者杯子等放 在设备上。
如果金属物 体或者溅洒出的液体进 入设备，会引起火灾或 者电击 ■请勿刮擦、损坏或更改 电源线请勿将重物放置 到电源线上，不要拉扯或 者过多弯曲电源线，以免 引起火灾或者电击 ■如果设备不慎摔落或外 壳损毁，请拔掉电源插 头，然后和授权的东芝泰 格代理商取得联系获得帮 助在这种情况下，若仍 继续使用会引起火灾或者 电击 拔掉电源插头拔掉电源插头 拔掉电源插头拔掉电源插头 ■如果机器处于不正常状 态，例如冒烟或有异味， 继续使用可能引起火灾或 电击，此时应立即关掉电 源，拔出电源插头，与东 芝泰格的代理商进行联系 请求帮助 安全性概述安全性概述 ii 这个符号表示, 如果对此设备作不恰当的与提示相违背的操作， 将可能引起严 重伤害或者有死亡的危险 预防措施预防措施 下面的提醒将帮助你保证机器连续正常的运行. ●要避免机器处于下面的不利状态: ★温度超出规定 ★直接光照 ★高湿度 ★与其它设备共享电源 ★过度的震动 ★灰尘/煤气 ●机壳应用干的或微浸淡洗涤剂的布擦洗. 永远不要用稀料或其它挥发性溶液擦洗塑料机壳. ●只允许使用东芝泰格东芝泰格规定使用的打印纸和碳带. ●严禁严禁将打印纸和碳带储存在能直接暴露在阳光直晒、高温、高湿、灰尘或煤气的地方. ●保证打印机工作在一个水平面上. ●当发生打印故障时, 所有存储在机器内存中的数据可能遗失掉. ●尽量避免与高电压设备或易于引起电源干扰的设备使用共同的供电电源. ●当你在对机器内部进行处理或清理机器时, 请将电源插头拔下. ●保持你的工作环境没有静电干扰. ●不要在机器上放置重物, 因为这样可能引起不平衡而跌落, 从而伤人. ●不要堵塞机器的通风孔, 这样容易使机器内部升温而引起火灾. ●不要将身体斜靠在机器上, 以免跌落引起伤害. ●长时间不使用时应拔掉机器的电源线. ●将设备放置在稳定的水平表面上。
维护要求维护要求 ● 利用我们的维修服务 在购买了机器后, 与东芝泰格的代理商每年联系一次进行机器内部的清洗. 否则由于灰尘的积累会引起火灾或故障. 特别 是在阴雨季节前的清洗尤其有效. ● 我们预防性的维护服务执行周期性检查和其它为满足机器质量和性能要求而进行的维护工作, 可预防偶然事件的发生. 具体事宜请与东芝泰格的代理商联系请求帮助. ● 利用杀虫剂和其它化学制剂 不要将机器暴露在杀虫剂或其它挥发性溶液中. 这将引起机壳和其它部件变形或机壳掉漆. 拔掉电源插头拔掉电源插头 注意注意 ■拔出电源线的时候，注 意一定要握住插头部分拔 出如果握住线部分拔拽 会使里面的金属线扯断或 者暴露出来而引起火灾或 者电击 拔掉电源插头拔掉电源插头 ■如果有外物（如金属碎 片、水、液体等）进入设 备，首先关掉开关并且将电 源线和插销拔掉，然后与授 权的东芝泰格代理商取得联 系获得帮助如果在这样的 状态下继续使用本设备会引 起火灾或者电击 ■请严禁使用喷雾式清洁 剂， 包括可燃气体对机器 进行清洁，否则将引起火 灾 禁止拆卸机箱禁止拆卸机箱 与地线相连与地线相连 ■保证本设备安全接好地 线扩展电缆线也应该接 地。
如果接地的方式不恰 当会引起火灾或者电击 ■不要擅自打开机箱维修 或者改装设备设备内的 高电压很热的部件或者锐 利的边沿都可能使人受 伤 禁止禁止 禁止禁止 ■要注意不要被打印纸切 刀伤害了自己 CO1-33089 目录目录 页码 1. 产品概览产品概览 .1- 1 1.1 介绍 .1- 1 1.2 特点 .1- 1 1.3 拆箱. 1- 1 1.4 附件 .1- 2 1.5 外观 .1- 3 1.5.1 尺寸.1- 3 1.5.2 前视图1- 3 1.5.3 后视图1- 3 1.5.4 操作面板1- 4 1.5.5 内部结构1- 4 1.6 选购件.1- 5 2. 打印机安装打印机安装2- 1 2.1 安装 .2- 2 2.2 连接电源线.2- 3 2.3 加载耗材 2- 4 2.3.1 加载打印介质2- 5 2.3.2 加载碳带2-10 2.4 连接打印机电缆 2-12 2.5 打开打印机2-13 2.5.1 打开打印机 .2-13 2.5.2 关闭打印机.2-13 2.6 打印机设定.2-14 2.6.1 用户系统模式2-15 2.6.2 参数设定.2-16 2.6.3 开启 LAN/WLAN.2-24 2.6.4 基本程序设定2-24 2.6.5 开启 Z-Mode.2-25 2.6.6 自动校准.2-26 2.6.7 倾印模式设定2-27 2.6.8 打印日志.2-29 2.6.9 系统模式.2-30 2.6.10 界面设置.2-31 2.6.11 实时时钟 (RTC) 2-38 2.6.12 拷贝数据进/出 USB 存储器.2-39 2.7 安装打印机驱动程序 .2-40 2.7.1 简介2-40 2.7.2 概述2-40 2.7.3 安装打印机驱动程序.2-40 2.7.4 准备安装.2-41 2.7.5 在 Windows2000/XP/Server2003 下安装2-43 2.7.6 在 WindowsVista/Server2008/7/Server2008R2 下安装 2-48 2.7.7 在 Windows2000 (USB 即插即用)下安装2-51 2.7.8 在 WindowsXP/Server2003 (USB 即插即用)下安装2-53 2.7.9 在 Windows Vista/Server2008/7/Server2008R2 (USB 即插即用)下安装2-54 2.7.10 卸载打印机驱动程序.2-55 2.8 打印测试 .2-58 CO1-33089 2.9 位置和打印色彩微调 .2-60 2.9.1 微调2-60 2.10 阀值设定 .2-67 2.11 探测器设定2-69 3. 联机模式联机模式 .3- 1 3.1 按键功能 3- 1 3.2 LCD/液晶 .3- 2 3.2 操作实例 3- 3 4. 维护维护 ………………………………………………………………………………………………… 4- 1 4.1 清洁 .4- 1 4.1.1 打印头/滚 筒/传感器.4- 1 4.1.2 机箱盖和操作面板4- 2 4.1.3 切刀模块(可选件).4- 3 5. 故障检修故障检修 .5- 1 5.1 错误信息 5- 1 5.2 可能出现的问题 .5- 4 5.3 去除堵塞介质.5- 5 6. 打印机规格打印机规格6- 1 7. 耗材规格耗材规格 .7- 1 7.1 打印介质 7- 1 7.1.1 介质类型7- 1 7.1.2 穿透式探测器的探测区域.7- 3 7.1.3 反射式探测器的探测区域.7- 4 7.1.4 有效打印区域.7- 4 7.1.5 RFID 电子标签.7- 5 7.2 碳带 .7- 7 7.3 推荐的介质和碳带类型.7- 7 7.4 介质和碳带的保存/使用7- 8 APPENDIX 1 信息和信息和 LEDS A1-1 APPENDIX 2 接口接口 A2-1 APPENDIX 3 打印样本打印样本.A3-1 APPENDIX 4 术语表术语表.A4-1 注意！注意！ 1. 未经东芝泰格书面同意，不得拷贝本手册全部或部分的内容。
2. 本手册的内容会在未经事先通知的情况下进行更新 3. 与本手册有关的疑问请您向当地授权服务代理商咨询 此为 A 级产品， 在生活环境中， 该产品可能会造成无线电干扰在这种情况下， 可能需要用户对其 干扰采取切实可行的措施 警告警告! 1.产品概览产品概览 CO1-33089 1.1 介绍 1- 1 1. 产品概览产品概览 1.1 介绍介绍 1.2 特征特征 1.3 拆箱拆箱 感谢您选择东芝 B-EX4T1 系列标签打印机本用户手册包括从普通 安装到如何操作本打印机进行测试打印的所有信息，请仔细阅读本 手册以实现本打印机的最优性能和最长打印寿命如有更多与本手 册有关的疑问，请与东芝泰格代理商联系获得更多相关的参考信 息 本打印机有以下特征: • 可以打开打印头模块，以提供流畅的打印介质带的装载 • 可以使用各种打印。
