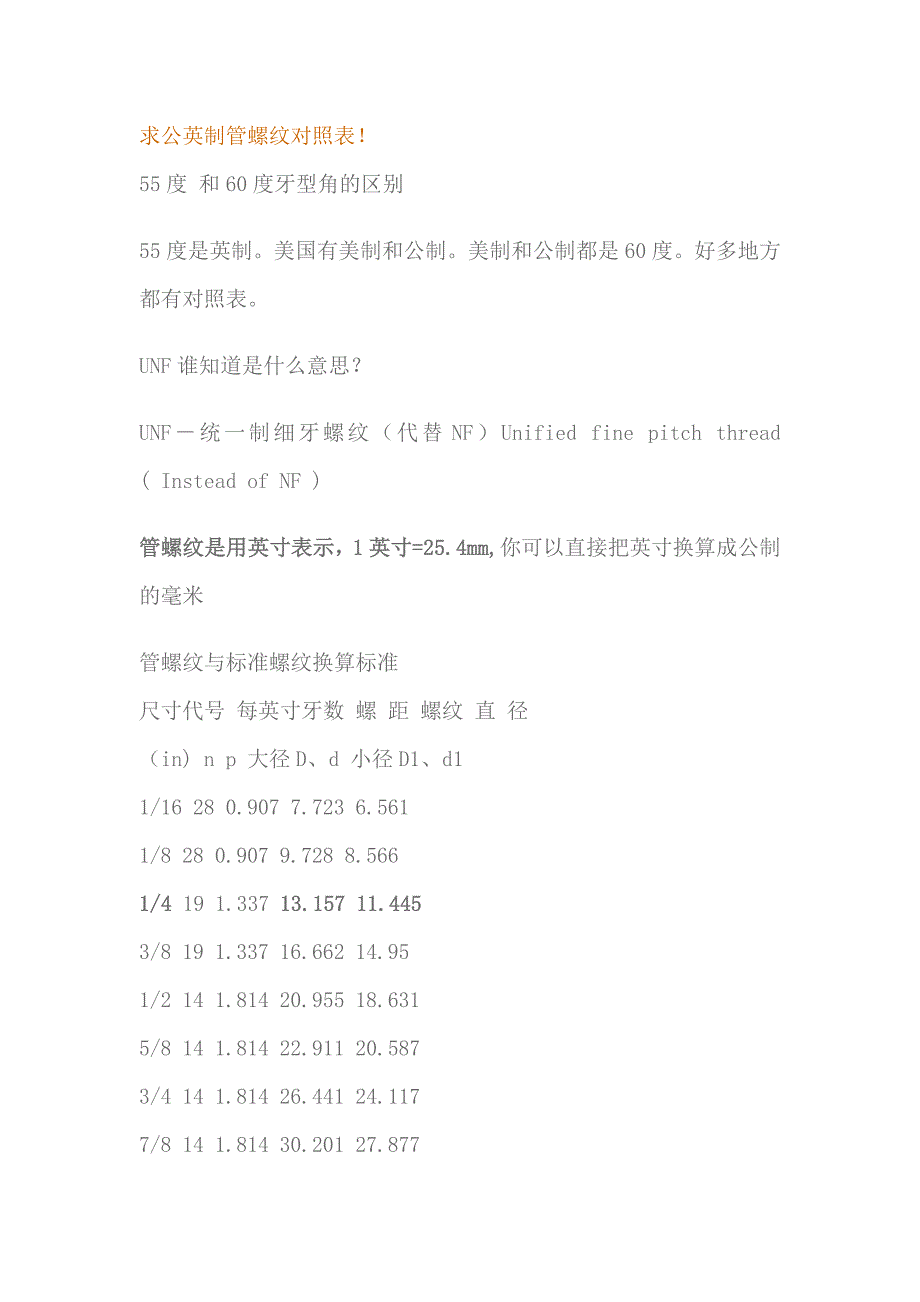

求公英制管螺纹对照表！ 55度 和60度牙型角的区别 55度是英制美国有美制和公制美制和公制都是60度好多地方都有对照表 UNF谁知道是什么意思？ UNF－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF ) 管螺纹是用英寸表示，1英寸=25.4mm,你可以直接把英寸换算成公制的毫米 管螺纹与标准螺纹换算标准尺寸代号 每英寸牙数 螺 距 螺纹 直 径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872注：1in=25.4mm 1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R22、非螺纹密封的管螺纹标记如下：A级外螺纹：G1/2A内螺纹：G1/2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A中华标准件网首页| 添加到收藏夹 供 货 | 需 求 | 现 货 | 标准查询 | 汇聚标准件商友-交流 分享 互助 窗体顶端窗体底端 首 页贸易交流技术交流商友交流专家文章休闲茶楼共享下载论坛事务 您当前的位置：标准件论坛 → 技术交流 → 英制螺纹对照表 首页 上页 1 2 下页 末页 上一主题 | 下一主题 英制螺纹对照表发表于:2010-7-15 9:49:30wcn311614身份：一般用户类型：个人用户注册时间：2011-2-26经验值：8315发帖总数： 2189回复总数： 1065 英美制特制螺纹对照表(附图)英制美制迫牙丝攻钻孔径对照表图美制螺纹和英制管螺纹对照表英制美制联合螺纹和英美美联细螺纹对照表英制螺纹规格和公制螺纹规格对照表 6g 外螺纹大径6H 内螺纹小径序号规格型号最大最小公差最大最小公差1M10*19.9749.7940.1809.1578.9170.2402M12*1.511.96811.7320.23610.67610.3760.3003M14*1.513.96813.7320.23612.67612.3760.3004M16*1.515.96815.7320.23614.67614.3760.3005M18*1.517.96817.7320.23616.67616.3760.3006M20*1.519.96819.7320.23618.67618.3760.3007M22*1.521.96821.7320.23620.67620.3760.3008M24*1.523.96823.7320.23622.67622.3760.3009M26*1.525.96825.7320.23624.67624.3760.30010M27*1.526.96826.7320.23625.67625.3760.30011M30*1.529.96829.7320.23628.67628.3760.30012M27*226.96226.6820.28025.21024.8350.37513M30*229.96229.6820.28028.21027.8350.37514M33*232.96232.6820.28031.21030.8350.37515M36*235.96235.6820.28034.21033.8350.37516M42*241.96241.6820.28040.21039.8350.375 1G1/8-289.7289.5140.2148.8488.5660.2822G1/4-1913.15712.9070.25011.89011.4450.4453G3/8-1916.66216.4120.25015.39514.9500.4454G1/2-1420.95520.6710.28419.17218.6310.5415G3/4-1426.44126.1570.28424.65824.1170.5416G1-1133.24932.8890.36030.93130.2910.6407G11/4-1141.91041.5500.36039.59238.9520.6408G11/2-1147.80347.4430.36045.48544.8450.640英制螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级 英制管螺纹对照表如下： 公称直径 螺距 底孔直径 底孔深度 公称直径 螺距 底孔直径 底孔深度 G1/4 1.337 11.4 20 (19) ZG1/8 0.907 8.1 15 (28) G3/8 1.337 14.9 24 (19) ZG1/4 1.337 10.8 20 (19) G3/4 1.814 24.1 31 (14) ZG1/2 1.814 17.9 29 (14) G1 2.309 30.3 37 (11) ZG3/4 1.814 23.2 31 (14) G1-1/4 2.309 38.9 40 (11) G1 2.309 29.2 37 (11) G1-1/2 2.309 44.8 42 (11) 1-1/4 2.309 37.7 40 (11) G2 2.309 56.6 44 (11) ZG1-1/2 2.309 43.5 42 (11) ZG2 2.309 55.0 44 (11) 注：1in=25.4mm 1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下： Rc—圆锥内螺纹 Rp—与圆锥外螺纹配合的圆柱内螺纹 R—圆锥外螺纹 标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋 代号LH，具体示例如下： 圆锥内螺纹：Rc1/2 左旋圆柱内螺纹：Rp1/2—LH 圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2 2、非螺纹密封的管螺纹标记如下： A级外螺纹：G1/2A 内螺纹：G1/2 左旋B级外螺纹：G1/2B—LH 螺纹副G1/2G1/2A英制管螺纹美制管螺纹对照表 英制管螺纹 英制管螺纹 美制管螺纹 规格 标准径 钻孔径 规格 标准径 有交牙部之长度(最小)中之毋螺牙内径 标准长度(最小)中之毋螺牙内径 规格 钻孔径 最大 最小 使用纹刀时 不用纹刀时 NPT NPS使用绞刀时 不用绞刀时 PS 1/16-28 6.5 6.632 6.49 PT 1/16-28 6.1 6.2 6.244 6.384 1/16 - 27 6.1 6.25 6.35PS 1/8-28 8.5 8.637 8.495 PT 1/8-28 8.1 8.2 8.249 8.388 2001-8-27 8.33 8.43 8.74PS 1/4-19 11.4 11.549 11.341 PT 1/4-19 10.7 11 10.962 11.174 2001-4-18 10.72 11.13 11.13PS 3/8-19 15 15.054 14.846 PT 3/8-19 14.2 14.5 14.448 14.658 2003-8-18 14.27 14.27 14.68PS 1/2-14 18.5 18.773 18.489 PT 1/2-14 17.6 18 17.979 18.263 2001-2-14 17.48 17.86 18.26PS 3/4-14 24 24.259 23.975 PT 3/4-14 23 23.5 23.378 23.663 2003-4-14 22.63 23.01 23.42PS 1-11 30.2 30.471 30.111 PT 1-11 29 29.5 29.459 29.822 1 - 11-1/2 28.58 28.98 29.36PS 1-1/4-11 38.8 39.132 38.772 PT 1-1/4-11 37.5 38 37.976 38.339 1-1/4-11-1/2 37.31 37.69 38.1PS 1-1/2-11 44.8 45.025 44.665 PT 1-1/2-11 43.4。
