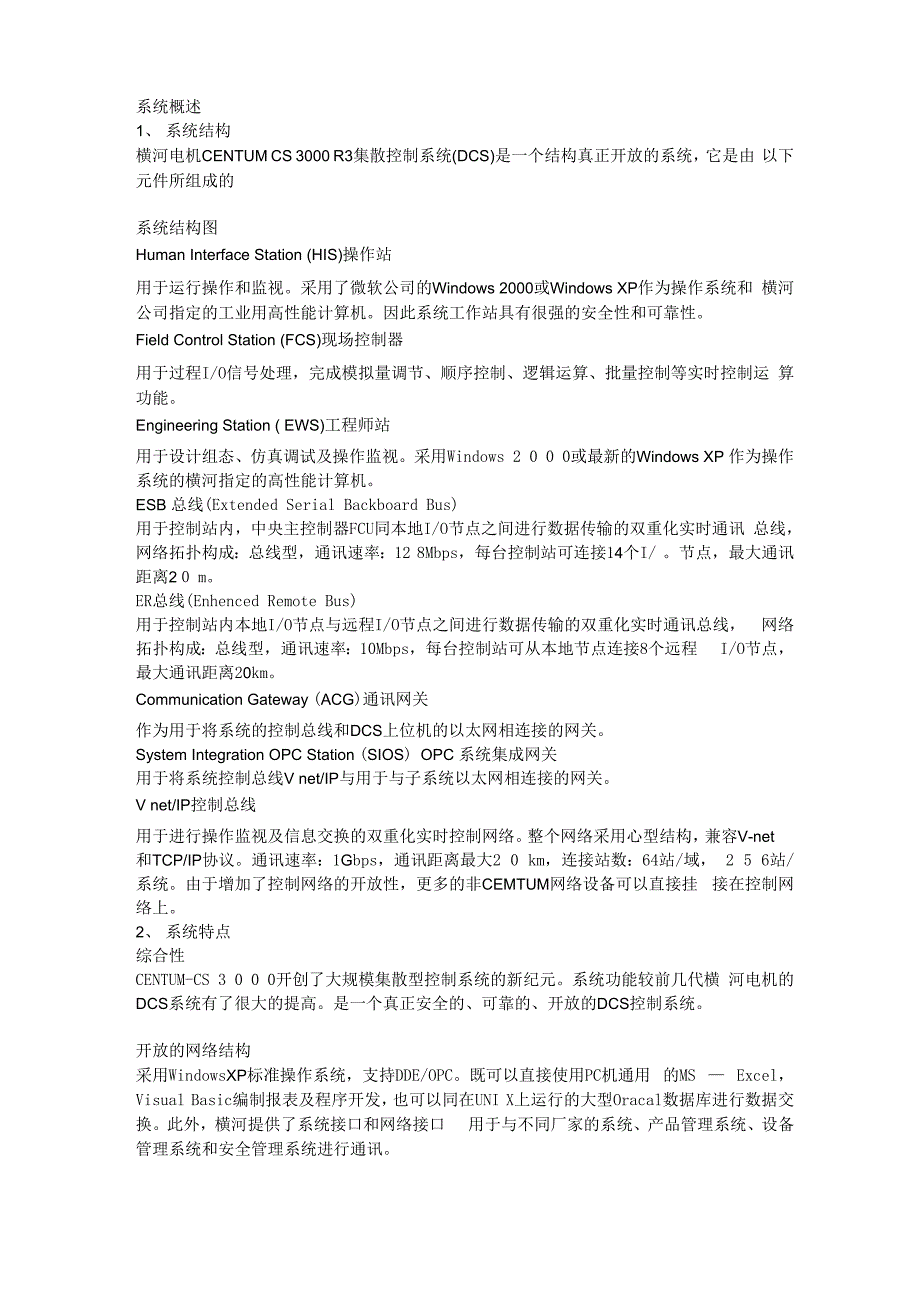

系统概述1、 系统结构横河电机CENTUM CS 3000 R3集散控制系统(DCS)是一个结构真正开放的系统，它是由 以下元件所组成的系统结构图Human Interface Station (HIS)操作站用于运行操作和监视采用了微软公司的Windows 2000或Windows XP作为操作系统和 横河公司指定的工业用高性能计算机因此系统工作站具有很强的安全性和可靠性Field Control Station (FCS)现场控制器用于过程I/O信号处理，完成模拟量调节、顺序控制、逻辑运算、批量控制等实时控制运 算功能Engineering Station ( EWS)工程师站用于设计组态、仿真调试及操作监视采用Windows 2 0 0 0或最新的Windows XP 作为操作系统的横河指定的高性能计算机ESB 总线(Extended Serial Backboard Bus)用于控制站内，中央主控制器FCU同本地I/O节点之间进行数据传输的双重化实时通讯 总线，网络拓扑构成：总线型，通讯速率：12 8Mbps，每台控制站可连接14个I/ 节点，最大通讯距离2 0 mER总线(Enhenced Remote Bus)用于控制站内本地I/O节点与远程I/O节点之间进行数据传输的双重化实时通讯总线， 网络拓扑构成：总线型，通讯速率：10Mbps，每台控制站可从本地节点连接8个远程 I/O节点，最大通讯距离20km。
Communication Gateway (ACG)通讯网关作为用于将系统的控制总线和DCS上位机的以太网相连接的网关System Integration OPC Station (SIOS) OPC 系统集成网关用于将系统控制总线V net/IP与用于与子系统以太网相连接的网关V net/IP控制总线用于进行操作监视及信息交换的双重化实时控制网络整个网络采用心型结构，兼容V-net 和TCP/IP协议通讯速率：1Gbps，通讯距离最大2 0 km，连接站数：64站/域， 2 5 6站/系统由于增加了控制网络的开放性，更多的非CEMTUM网络设备可以直接挂 接在控制网络上2、 系统特点综合性CENTUM-CS 3 0 0 0开创了大规模集散型控制系统的新纪元系统功能较前几代横 河电机的DCS系统有了很大的提高是一个真正安全的、可靠的、开放的DCS控制系统开放的网络结构采用WindowsXP标准操作系统，支持DDE/OPC既可以直接使用PC机通用 的MS — Excel，Visual Basic编制报表及程序开发，也可以同在UNI X上运行的大型Oracal数据库进行数据交换此外，横河提供了系统接口和网络接口 用于与不同厂家的系统、产品管理系统、设备管理系统和安全管理系统进行通讯。
高可靠性独家采用了 4CPU冗余容错技术(pair & spare成对热后备)的现场控制站， 实现了在任何故障及随机错误产生的情况下进行纠错与连续不间断地控制；I/O模件采用 表面封装技术，具有1 5 0 0 VAC/分抗冲击性能；系统接地电阻小于100欧姆等多项 高可靠性尖端技术，使系统具有极高的抗干扰，耐环境等特点，适用于运行在条件较差工业 环境高速的控制总线CS3000采用横河公司的V-NET/IP控制总线，该控制总线速度可高达1 Gbps满足了用户 对实时性和大规模数据通讯的要求在保证可靠性的同时，又可以与开放的网络设备直接相 连，使系统结构更加简单而且横河公司已经将该标准提交IEC组织，希望将该标准作为 下一代控制系统的总线标准现场控制站的高效性控制站FCS采用用于高速的RISC处理器VR 5 4 3 2,可进行64位浮点运算，具有 强大的运算和处理功能此外，还可以实现诸如多变量控制，模型预测控制，模糊逻辑等多 种高级控制功能主内存高达32M支持各种工业标准信号的输入/输出卡CS3000有丰富的过程输入/输出接口，并且所有的输入/输出接口都可以冗余高效的工程化方法CENTUM-CS 3 0 0 0采用C ontrol Drawing图进行软件设计及组 态，使方案设计及软件组态同步进行，最大限度地简化了软件开发流程。
提供动态仿真测试 软件，有效地减少了现场软件调试时间工程人员可以在更短的时间内熟悉系统可扩展性具有构造大型实时过程信息网的拓扑结构，可以构成多工段，多集控单元，全厂综合管理与 控制综合信息自动化系统与既有系统的兼容性CENTUM-CS 3 0 0 0与横河以往的系统可通过总线转换单元,方便地连接在一起， 实现对既有系统的监视和操作，保护用户投资利益YOKOGAWA现场总线的发展与现状横河电机是国际现场总线基金(FF)会执行委员会委员，作为基金会的领导成员，横河电 机承担了基于内部可操作性(interoperability)的总线技术制定，并在 后来现场总线基金委员会承担IEC，ISA现场总线国际标准的制定对现场总线通讯协 议，通用文件格式的定义，内部可操作性(interoperability)测试工具 的开发和功能块说明等方面都担当着重要的角色现场总线是一种全数字，双向传输通讯技术，横河电机为本次招标推荐的DCS CENT UM—CS 3 0 0 0已兼备现场总线控制功能，通过在现场控制站上加装一块ACF111 /ALF1 11通讯接口卡件，就可在该卡件上挂接一条通讯协议为H1的现场总线，并在 该总线上连接3 2台现场总线设备(如：横河的现场总线EJA变送器，流量计，分析仪等)。
横河电机的现场总线决策方案将给您一个扩展现有自动化仪表的机会3、系统部件及功能横河电机公司向用户推荐的CENTUM CS 3000是一个全方位的冗余配置:控制网络Vnet/IP网的通信电缆，和电缆接口 1 : 1冗余配置控制器的CPU1 :1“成对冗余”配置DCS各种工作电源冗余配置每个操作接面站都是一个独立的计算机主机每个操作接面站都能互相备份，互为冗余，并 能诊断故障、报警、切换和维修提示工程师工作站(EWS)工程师工作站采用的是世界一流品牌DELL工作站计算机，它是供系统生成组态所用它能 够储存系统所有的组态数据，并提供了一个直觉性、目标导向性的图形用户接面环境供开发 及综合所有的应用数据到数据库这个数据库包括的所有连接在网络上的站点、网络、工位 号的定义、报警和故障的定义、控制方案的组成及流程图的制作通过Windows XP共享档案功能进行并行工程组态使多位工程师能够同时组态到网络上的 一个数据库另外，在不同的工程师工作站所生成的数据也可以被综合到一个数据库里同 时工程师工作站上的虚拟测试功能也可以在离线的情况下确认所生成的程序组态功能及特点：常规控制功能块具有丰富常规控制模块用于不同的控制和计算，横河PID控制模块都带有免费的自整定功组合各种控制和计算功能块，可以实现各种复杂的模拟量控制回路:Analog Faceplate Block Unit Instrument Application顺序控制功能块Sequence Table Logic Chart顺序控制模块可以组态各种回路的顺序控制，如安全联锁控制顺序和过程监视顺序顺序控制表Sequence Table和逻辑流程图Logic Chart连接组合，可以组态形成非常 复杂的逻辑功能，以实现复杂逻辑判断和控制.SFC功能块SFCSFC (Sequence Function Chart)功能块是用SFC描述语言来实现。
SFC功能块是采用IEC标准，所用的编程语言(SEBOL)是一个开放的语言环境，可以用 流程图来描述在运行时，可以通过显示窗看到逻辑的运行情况组合三大逻辑组态工具(Sequence Table, Logic Chart 和 Sequence Function Chart)可 以组态庞大的复杂的逻辑控制功能和庞大的批量(Batch)功能操作界面站(HIS )此项目所提供的系统操作接面站采用的是世界一流品牌DELL计算机并采用先进的 Windows XP作为操作平台屏幕的分辩率是1280x1024,并具有256种颜色的变化它 带有操作员键盘，鼠标，加有图形加速器的显示驱动卡HIS是采用Windows XP作为操 作系统，这使市场上通用的商业数据库及通讯软件能在它上面运转在HIS的监视器上，操作员可以观察到所有挂在通信总线的各个配备状况，甚至可以观 察到控制站上的某一个I/O点的情况屏幕的刷新速度快达1秒HIS可以显示各种画面；如流程图、控制组、趋势等它也可以监视设备，通过指令窗口 发送指令，记录报警及其它事项和确认报警在HIS操作窗口的工具栏上，有过程报警指示和系统报警指示两个知识灯当报警产生 时各自针对过程报警和系统报警发出报警信号。
报警声音分为7种，分别对应不同级别的 过程报警和系统报警在过程报警信息画面中可显示最新生成的报警信息每个HIS可存储的报警信息量是根 据HIS的硬盘空间大小而决定的，系统可自动定期导出报警信息到EXCEL文件中，也可手 动保存HIS可显示系统状态画面，如果系统发生故障，系统通过自检测会产生系统报警信息，同 时在系统状态画面中可时实显示报警的具体设备的状态，显示故障信息方便维护人员维修HIS的主要的特点如下：支持200,000个工位号支持2560个趋势点支持2500个流程窗口(包括流程图画面，控制组画面和总貌画面)5个重叠的操作窗口可以同时显示在一个画面上同时显示16个控制调整面板横河一个操作站HIS支持双显示屏连接，在一个操作站上同时可以在二个显示屏上显示不 同的窗口，以增加每个操作站的操作能力Whole Plant Equipment Unit操作员可以通过操作员站键盘或鼠标对连在HIS上的二个显示器上不同的流程图，或控制 面板或趋势图或报警信息进行操作这样可以大大的提高一个HIS的利用率，同时提高操 作效率横河电机的DCS系统自采用计算机技术以来就解决了中文输入的问题由于横河电机本 身在日本做系统开发的过程中间就要解决英语操作系统，日语使用界面问题。
所以对横河的 DCS产品来说，在YEWPACK时期就已经解决了跨语言问题所有在中国市场上销售的大 规模DCS系统CENTUM-XL/CENTUM-CS/CENTUM-CS3K R2,都具备中文显示的能力， 在这个问题上从来是得到中国用户的认可和好评随着计算机水平的发展，横河DCS产品的汉字输入也一直在进步，输入越来越快，越来 越方便横河的DCS系统中所有可以实现二次开发，由组态工程师输入的部分，都可以依 据用户的需要而直接输入汉字例如：仪表注释；流程图画面等供操作人员使用的界面中全 部可以直接使用中文WINDOWS的汉字输入方法调用中文WINDOWS的汉字字库，并在 操作员站上做直接显示PRM(PLANT RESOURCE MANAGER)!厂资源管理服务器随着现场总线和智能仪表技术的发展，双向的全数字化的通讯已经越来越标准化和横 河电机不仅可以提供现场总线的仪表，还能够提供支持现场总线的系统PRM软件包就是 横河电机提供的一个有效管理现场设备的软件，主要是面向工厂的仪表维护人员和工艺运行 人员，可以有效的减少工厂的整体成本现场控制站此竞标书中所提供的现场控制站(FCS)是横河电机新一代的控制站。
它集过程控制功能、 计算机和批量控制过程为一体对过程数据采用循环扫描的方式，每个功能块的循环扫描周 期可以单独定义，从50ms到1s控制站FCS所有的模件都采用集成度高、散热量低的固。
