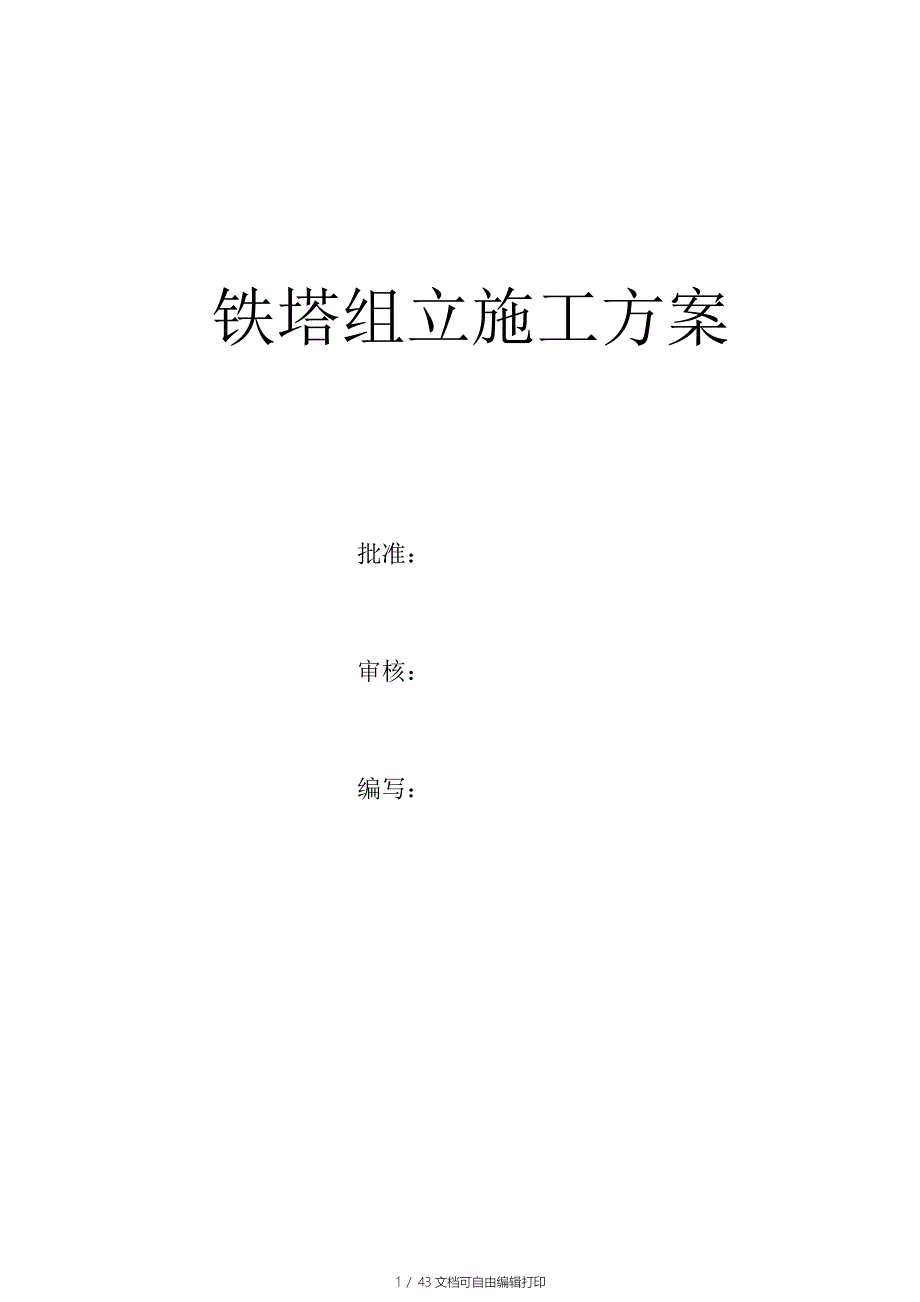

铁塔组立施工方案批准： 审核： 编写：41 / 43文档可自由编辑打印目 录一、工程概况 11.1、工程概况 11.2、本工程铁塔组立要求及规定 1二、施工组织措施 32.1、组织机构 32.2、项目部人员主要职责 42.3、施工人员必需具备的条件及人员需求计划 42.4、每班具体分工示意图 52.5、施工准备组织工作 5三、铁塔构件运输 103.1、运输前检查 103.2、构件运输 11四、铁塔组立技术措施 124.1地面组装一般规定 124.2铁塔起吊组立 15五、铁塔组立安全保证措施 235.1安全管理组织机构 235.2施工过程风险控制安全措施 255.3铁塔组立过程风险控制安全技术措施 27六、铁塔组立质量保证措施 306.1质量组织机构 306.2质量管理措施 306.3质量技术措施 31七、铁塔组立工期保证措施 327.1影响施工进度的因素 327.2施工进度计划保证措施 32八、现场环境及文明施工 33九、应急行动 34十、铁塔组立危险源风险评估及控制措施 3510.1、安全风险评估报告 35附：组立杆塔主要工器具一览表 40一、工程概况1.1、工程概况1、本工程共计新立铁塔********************。
1.2、本工程铁塔组立要求及规定2.1、本工程铁塔脚钉安装要求：1）脚钉布置从地面约1.5米处开始，间距约为450毫米，一般采用M16脚钉，主材接头处脚钉，其直径与螺栓直径相同2）直线塔脚钉安装如图所示；3）转角塔的脚钉布置：单回路转角塔主材的脚钉，塔身部分装于内角侧，塔身以上装于外角侧，0°转角时，只在远离上导线的同一边安装脚钉；多回路转角塔的脚钉布置如图如示ⅠⅡⅢⅣ右转ⅡⅢⅣⅠ左转ⅠⅡⅢⅣⅢ单回路直线塔脚钉安装布置图 单回路转角塔脚钉安装布置图Ⅱ右转ⅠⅣⅠⅣⅡⅢ 左转双回路转角塔脚钉安装布置图1.2.2、本工程铁塔螺栓穿向要求：1）对于立体结构：水平方向由内向外穿；垂直方向由下向上穿；斜向者向斜下向斜上穿2）对于平面结构：顺线路方向，按线路方向由小号侧向大号侧穿；横线路方向，两侧由内向外穿，中间由左向右穿（按线路方向）；垂直地面方向者由下向上穿；斜向者由斜下向斜上穿3）个别螺栓如按照上述要求不能安装，则上报项目部做统一规定，但要注意相邻螺栓的穿入顺序有时影响螺栓是否能顺利穿入4）铁塔防盗、防松要求：基础顶面以上9.0m范围内的螺栓均采用防盗螺栓，防盗螺母架线复紧后统一安装，铁塔顶至下横担以下2米内所有螺栓均装防松罩；如设计图纸有特殊要求的，按设计图纸要求安装。
5）螺栓安装前要检查验收，检查平面侧是否平直，螺母必须是平面一侧贴塔材，倒角面朝外6）铁塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚的垫圈或垫板7）螺杆必须加垫圈者，每端不得超过两个垫圈8）螺杆拧紧后，螺杆露出螺母的长度；对单螺母，不应小于两个螺距；对于双螺母，可与螺母相平9）本工程铁塔连接螺栓应逐个紧固，扭矩标准如表所示铁塔螺栓紧固扭矩标准扭矩值（N. m）M12M16M20M244.8级408010012010）铁塔螺栓在组立结束时必须全部紧固一次，检查扭矩合格后方准进行架线架线后，螺栓还应复紧一遍本工程要求铁塔螺栓的一次紧固率达到96%以上，最终紧固率97%以上二、施工组织措施2.1、组织机构本工程施工管理采用项目经理负责制成立广乐高速220kV线路迁改工程综合项目部，内设项目经理、项目总工、安全员、质检员、材料员、资料员等工程以项目经理为管理核心，对工程施工质量、进度、安全、文明施工和环境保护工作负责项目部各职能管理应齐心协力，服从指挥，确保本工程安全、优质、按期竣工本工程组织机构图：建设单位项目经理：监理公司公 司项目总工：资料员：现场总负责：材料员：安全员：质检员：施工三队施工一队施工二队2.2、项目部人员主要职责项目经理：项目全过程施工生产的组织者、指挥者和全权责任者。
作为承包商的代表，接受并贯彻项目法人、监理工程师有关工程质量、施工进度和安全生产方面的指令项目总工：全面负责本项目技术管理工作，制订工程质量、安全、文明施工和环境保护目标和方针，协助项目经理抓好各项质量、安全管理工作，负责在技术领域贯彻质量方针批准各种技术和施工方案，指导技术管理工作，支持监理工程师工作质检员：组织工程质量计划的编制和实施，施工跨越线路停、供电的具体实施，图纸资料管理及工程主体物资分配原材料的检验、试验，施工中各道工序的质量检查，负责质量记录的整理、收集和归档，做好工程资料管理、移交安全员：在项目经理的领导下，负责日常的安全管理工作编制安全管理制度，审查各种施工技术方案的安全技术措施，并监督执行处理施工中出现的安全问题，预测影响工程安全薄弱环节，并配合工程部制定相应的预防措施，并监督执行监督和检查工程安全和文明施工状况，配合建设单位、监理工程师和公司安质部做好安全大检查施工队长：执行技术纪律和施工方案，合理组织、安排本队人员施工作业，确保施工质量、安全、进度满足项目要求，做好本队承担的分部分项工程施工记录2.3、施工人员必需具备的条件及人员需求计划2.3.1 参加施工人员都应受过三级安全教育，并通过安规考试合格；2.3.2 熟悉施工图纸及施工现场环境验收规范要求； 2.3.3 基础浇制知识相当了解，具有相应的施工经验；2.3.4 相应工种的施工人员必需持证上岗。
2.4、每班具体分工示意图现场安全员1人现场立塔副指挥兼技术员1人塔材地面装配工：4人临时拉线监护及安装拉线：4人绞磨操作：1人测工：1人高空作业：4人（横担对接、撤除吊点绳等）起重技工：1人（抱杆就位、吊点布置及绑扎、牵引、制动设置、桩锚埋设）配合民工：6人现场立塔指挥1人2.5、施工准备组织工作2.5.1技术准备2.5.1.1组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔2.5.1.2、现浇基础的混凝土强度要求：整体组立时为设计强度的100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10天2.5.1.3、组立铁塔前，应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等2.5.1.4、组立铁塔前，工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法2.5.1.5、组立铁塔前，必须对全体施工人员进行技术交底2.5.2、人员准备2.5.2.1、根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立2个组塔队，参加组立铁塔的人员必须经过技术交底2.5.2.2组立铁塔操作的重要岗位应由有经验的送电技工担任，机动绞磨操作业人员均经培训合格后上岗。
2.5.2.3、分解组塔的人员配备见下表：分解组塔劳动力组织序号工作岗位人数备注1现场指挥1重要岗位2安全监督1重要岗位，持证上岗3塔上作业6重要岗位，持证上岗4地面组装125机动绞磨手1重要岗位，持证上岗6拉磨绳27控制大绳（6）由地面组装人员兼任合 计232.5.3、机具准备2.5.3.1、各种铁塔组立方法需用的机具应按相应的工器具配置表配备，并应进行试验，合格后方可使用，同时应配置必要的安全保护用具2.5.3.2、各种工器具运往现场之前必须清理、检查，主要工器具的检查要求如下：1）机动绞磨使用前必须仔细检查各部机件，特别是刹车装置是否完好2）抱杆必须无裂纹、脱皮、严重锈蚀及弯曲等缺陷3）钢丝绳：有下列情况之一者应报废或截除：①在一个节距内（每股钢丝绳捻一周的长度）的断丝根数超过规定报废标准者②钢丝绳中有断股者③钢丝磨损或腐蚀深度达到原直径40%以上者，或本身受过严重火烧或局部电烧者④压扁变形和表面毛刺严重者⑤断丝数量虽不多，但断丝增加很快者钢丝绳一节距内断丝数报废标准规格安全系数6×19=114+16×37=222+16×61=366+118×19=342+1顺捻逆捻顺捻逆捻顺捻逆捻顺捻逆捻小于6时1262211361836186-7147261338193819大于71683015402040204）编插钢丝绳套时，插接段长度不得小于钢丝绳直径的15倍，且不得小于300mm。
各段的穿插次数不得小于4次钢丝绳的插接头和环绳套，在使用前必须经过125%超负荷试验5）穿过滑车、磨芯、滚筒的钢丝绳不应有接头6）滑车必须经常检查滑车边缘有裂纹或严重磨损、轴承变形、轴瓦磨损严重者，均不得使用吊钩外观检查有裂纹或明显变形者不得使用7）双钩紧线器弹簧不起作用，两端无保险螺丝，表面有变形等不得使用8）其它各种小型工器具在清点准备中都要仔细检查，不符合使用要求者不用，不得凑合9）安全保护用具（包括安全带、腰绳、安全帽等）每次使用前必须由使用人员进行外观检查，有裂纹、腐烂、损伤等缺者严禁使用2.5.4、材料准备及需求计划2.5.4.1、组立铁塔前必须对运到现场的塔材进行清点数量和检验质量质量不合格者不得使用缺少主材、抱钢及重要连接板时不得组立2.5.4.2、组立用的螺栓、脚钉必须齐全2.5.4.3、地面已组装好的塔段，经检查合格后方允许吊装2.5.4.4材料需求计划：需求材料品种需求时间到货地点铁塔塔材2011年11月25日前*****螺栓、螺丝、防盗帽2011年11月25日前2.5.5、现场布置准备2.5.5.1、现场布置应根据各种不同组立方法的要求做好准备现场布置的准备工作内容主要是场地平整、地锚的布置。
2.5.5.2、根据铁塔结构及组立现场布置图做好场地平整清除影响组装和立塔的障碍物铁塔组装地面应尽量平整2.5.5.3、地锚坑的定位要求：1）地锚坑的位置应用经纬仪确定2）地锚坑应尽量避开低洼积水地带2.5.5.4、地锚坑的开挖应满足下述要求：1）地锚坑深度可视土质及地锚受力大小确定可参照下表先择使用：名称规格土质淤泥一般土抱杆拉线1.6×0.351.8米1.5米1.4×0.3/1.8米绞磨1.2×0.251.5米1.2米注：土壤上拔角取20°2）地锚坑必须开挖马道马道对地面夹角应尽量与受力方向一致，一般不应大于40°马道宽度不得太宽，以0.1-0.3m为宜3）当地锚坑位于松软地质或泥沼地带时，必须根据地锚受力情况采取；增加地锚坑深。
