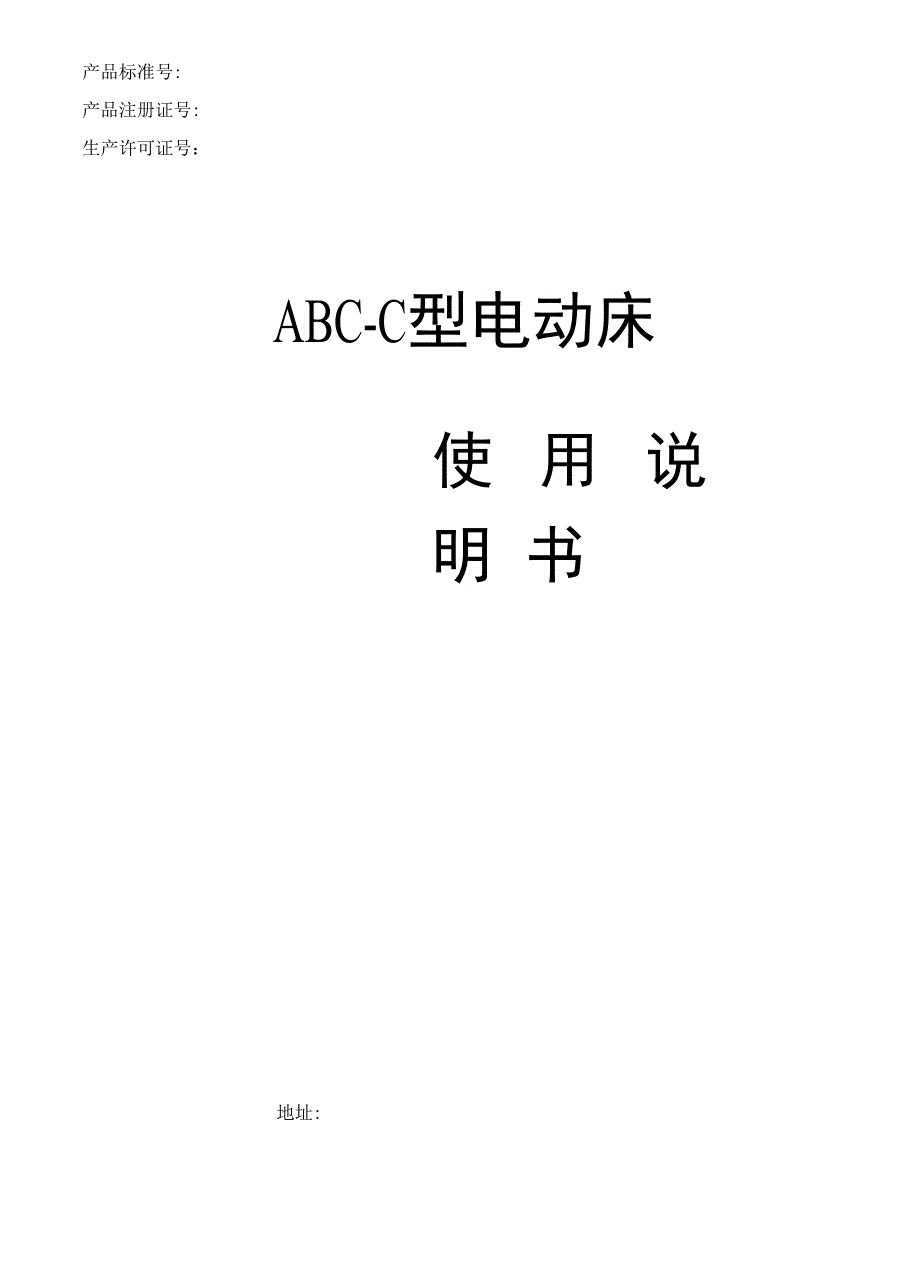

产品标准号:产品注册证号:生产许可证号：ABC-C型电动床使 用 说 明 书地址:：邮编：ABC-C型电动床属II类医疗器械产品，由床脚、床身、床面、床头板、床尾板、 电气部分等组成本产品采用220V交流电源供电，操作控制器便可使电动床的床面 升降、折转可供医院普通病房、ICU病房或类似场所对患者进行诊断，治疗或监 护时使用产品的安全性能和质量状况直接关系到人民的生命安全，我公司在产品开发过程 中，便以GB9706. 1-1995《医用电气设备第一部分：安全通用要求》作为设计的主 要依据，并结合产品自身特点，将床脚、床身等承重部件采用坚固的材料制造，为适 应患者要求，满足临床医护功能，本产品还设置了控制器，确保床而的升降、折转动 作可靠，操作方便一、 型式结构 二、 命名 三、 产品用途及设备上标志含义：.四、 主要技术参数 五、 功能概要 六、 配件名称及功能 七、 使用方法 •第2页.第2页 第2页第2页.第3页.第3页第3页八、电器符号说明九、清洗、消毒、预防性检查和保养•第4页十、注意事项•第4页故障及排除措施十二、售后服务十三、包装、运输和贮存环境条件 十四、电磁兼容表格一、型式结构ABC-C型电动床由床脚、床身、床而、床头板、床尾板、电气部分等组成。
可藉控制 器来调节背板、腿板、床面升降及床面折翻角度的前倾和后倾二、命名ABC — □设计序号（以字母表示）产品代号（以字母ABC表示）三. 产品用途及设备上标志含义：供临床各类病房承载护理患者用IPX4 外壳对有害进液防护程式度为防溅水表示B型应用部 分注意！查阅随机文件四、主要技术参数：正常工作条件a） 环境温度：+5°C〜+40°Cb） 相对湿度：W 85%c） 大气压力：70 kPa〜106 kPae）电源频率：50 Hzo 源，防护类型为B型1、 工作电压：直流24Vo2、 输入功率：500VAo3、 熔断器型号及额定值：d） 电源电压：交流220V；设备安全分类为I类，带内部电E型应用部分图标记处数更改文件号签字日期 材料：设计杨永忠06. 07标准化 图样标记数虽重虽比例制農器准 “南通灵康医疗器7ZT AjV 7ETF3AL 25 审 0V,核 5X 20mm 日期4、工作制：间歇加载连续运行5、 进液防护:IPX46、 非AP/APG型设备7、外形尺寸 2200 X 900 X 500mm8、背板折转65°9、 腿板折转35°10、 床面高度范围500〜750 （mm）11、 床面折翻角度：前倾12 °12、 床面折翻角度：后倾12°13、 床面升降速度：2 300mm/min五、功能概要五功能电动床:a） 背板折转b）腿板折转c）床而升降d）前倾e）后倾背板上折、下折床面上升、下降腿板上折、下折床面前倾、后倾通过上述调节有助于患者身体姿势的正常调整及有规律地转换受压部位，可使患者感觉 更加舒适，护理更加方便。
六、 配件名称及功能a） 脚轮：脚轮对角均配有制动装置，在不要求床作出移动时，可防止在外力作用下床 身随意移动，按下制动装置，使床定位b） 传动机构：实现病床各种折转、升降功能c） 床垫：内胆用5公分高密度海绵，外套用防水帆布制造，柔软舒适，美观耐用用 户可根据需要选用一项或多项配件e）整床质量：110KG七、 使用方法1） 电动床如带脚轮，按下脚轮制动装置，可使床定位；2） 接通电源，背板折转、腿板折转、床面升降3） 电动床各部位应经常保持清洁；4） 电动床安全载荷：170kgo八、 清洗、消毒、预防性检查和保养1、 清洗：设备每次使用后（包括与患者接触部件）都应用洒精擦洗2、 消毒：设备每次使用后可采用戊二醛进行消毒3、 预防性检查：预防性检查必须每月进行一次，主要检查电源插头及手持操作器插头是否 松动，紧固件是否有松动，特别是前后倾升降杆与台面连接的螺栓是否松动4、 保养：设备必须每年保养一次，各转动部件必须有加足润滑油，台而上的滑动部件及滑 轨必须涂凡士林联接螺丝应拧紧，不能松动5、电池的保养：应定期对电池进行充电，并定期检查，使用三年后应更换电 池九、 注意事项：1、电动床应放置于平整地而之上；2、严禁病患者或其它人员在电动床上踩踏，跳跃或多人同吋承压在床上，以免造成床身 结构部件的损坏和人身伤害；3、医用床如带脚轮，应用脚轮的制动装置，将床身定位，然后再进行其它操作；4、 按钮盒应保持清洁、干燥，以免损坏漏电，用后须挂回轨道上，切勿乱放。
更不可随意拆 开5、 电动床移动时须注意，打开脚轮的制动装置，将电源线或控制线挂在挂钩上，不要 脚踩电源线或控制线，以免插接线断裂或电线绝缘破坏，影响操纵6、 在无人看管的情况下，为了减少患者在上、下床或躺在床上滚落而造成伤害的风险， 应该将床置于最低位7、 当患者状况（例如由于药物或临床条件造成方向感迷失）可能导致患者卡住时，则在 无人看管的情况下床垫支0台应该置于平面位（除非医务人员为了专门或特姝的情况而另 有要求）8、 电动床在操作出现故障时，患者应从床头背板下而按急退开关，停止工作，减少患者 造成伤害的风险9、 在非使用时，应注意拔掉电源10、 本电动床应用部分已和接地端子相连，建议在抗静地面上使用11、 建议尽量不要在强电场环境下使用12、 电动床应放置于干燥处，以防电器控制部分受潮损坏13、 应对内部电源定期检查及更换14、 如果外部的保护导线在安装或其布线的完整性有疑问时，设备应由内部电源来运行15、 设备需要更换配件（部件）时，到本公司来购买，不是本公司的配件（部件），本 公司概不负责16、 出现故障时，应请专业人员维修17、 设备到使用末期时不应随便丢弃，应送到垃圾专业处理部门处理。
18、 客户如有需要，本公司提供电路图及元器件清单、图纸、校正细节，或其它有助于 使用者所必备的资料19、 电动床有关EMC是需要特姝的预防措施，其安装和使用必须符合说明书的要求20、 便携式和移动射频通信设备可能影响电动床21、 警示：除ABC-C型电动床的制造商作为内部元件的备件出售的换能器和电缆外，使用规 定外的附件、换能器和电缆可能导致设备或系统发射的增加或抗扰度的降低22>警示：ABC-C型电动床不应与其他设备接近或叠放使用，如果必须接近或叠放使用，则 应观察验证在其使用的配置下能正常运行•、故障及排除措施:故障现象原固排除措施1、电动床不工作1、未插入插头，接通电 源；/n rf 人 zz ■ 1 | > •1、 插入插头，接通电源；2、 更换保险管2、电动床部分功能不工作操作器按钮失灵更换操作器3、腿板自动下降1、 气弹簧锁紧开关过紧；2、 气弹簧损坏1、 调节气弹簧锁紧开关；2、 更换气弹簧4、电动床不能移动1、脚轮锁紧装置偏离位 置；亠 H f W 上 / f r-9 1 "V*1、拆开底盘罩调节锁紧装 置；亠 ■ ■ • | h f w Z /十二、售后服务1、自购买日起，一年内确因质量问题而导致的损坏或不能正常工作的，本 公司免费为用户维修。
2、保修期外，本公司负责维修，提供配件，对用户实行终身服务十三、电动床包装、运 输和贮存环境条件：1、 电动床的包装按合同或产品标准执行2、 电动床的运输中应避免冲出、剧烈振动、防止日晒雨淋3、电动床应贮存：a）环境温度范围：-40°C 〜70°C ；b）相对湿度范圉：W 95% ；c）大气压力范围：500hPa〜1060hPa十四、基本性能基本性能包括背板折转（65 ° ）、腿板折转（35 ° ）、床面高度范围（500mm〜 750mm） _、床面前倾（12° ）,床面后倾（12° ）十五、电磁兼容表格：指南和制造商的声明-电磁发射ABC-C型电动床预期在下列规定的电磁环境中使用，购买者或使用者应保证它在这种电磁 环境下使用：发射试验符合性电磁环境一一指南射频发射GB48241组ABC-C型电动床仅为其内部 功能使用射频能量因此， 它的射频发射很低，并且对 附近电子设备产生干扰的可 能性很小射频发射GB4824A类ABC-C型电动床适用于在 非家用与家用住宅公共低压谐波发射不适用供电网不直接连接的所有设GB17625. 1施中使用电压波动/闪烁发射GR17625 2不适用指南和制造商的声明——电磁抗扰度ABC-C型电动床预期在下列规定的电磁环境中使用，购买者或使用者应保证它在这种电磁 坏境下使用：抗扰度试验IEC60601试验电平符合电平电磁环境一一指.1.;静电放电 GB/T 17626.2±6 kV接触放电±8 kV空气放电± 6 kV接触放电±8 kV空气放电地而应该是木质、 混凝土或瓷砖，如 果地而用合成材料 覆盖，相对湿度应 该至少30%电快速瞬变脉冲群 GB/T 17626.4±2 kV对电源线 ±lkV対输入/输出线±2 kV对电源线 ±lkV对输入/输出线网电源应该具有典 型的商业或医院环 境中使用的质量浪涌GB/T 17626.5±1 kV线对线±2 kV线对地±1 kV线对线±2 kV线对地网电源应具有典型 的商业或医院环境 下使用的质量电源输入线上电压暂 降、短时中断和电压变化GB/T 17626. 11< 5% Ut,持续0. 5周 期（在Ut上，> 95%的 暂降）40% Ut,持续5周期 （在Ut上，60%的暂 降）70%Ut,持续25 周期（在Ut上，30% 的暂降）<5% Ut,持续5s （在Ut上，> 95%的暂 降）< 5% Ut,持续0. 5周 期（在Ut上，> 95%的 暂降）40% Ut,持续5周期 （在Ut上，60%的暂 降）70%Ut,持续25 周期（在Ut上， 30%的暂降）<5% Ut,持续5s （在 Ut上，> 95%的暂 降）网电源应具有典型 的商业或医院环境 中使用的质量。
如 果ABC-C型电动 床的用户在电源 中断期间需要连 续运行，则推荐 ABC-C型电动床采 用不间断电源或 电池供电工频磁场(50Hz)GB/T 17626.83A/m3A/m工频磁场应具有在 典型的商业或医院 环境中典型场所的 工频磁场水平特性注：Ut指施加试验电压前的交流网电压指南和制造商的声明——电磁抗扰度ABC-C型电动床预期使用在下列电磁环境中，其购买者或使用者应该保证它在这种电磁环境 下使用：抗扰度试验IEC60601试验电平符合电平电磁环境一一指南射频传导 GB/T 17626.6射频辐射GB/T 17626.33V （有效值）150kHz 〜 80MHz3V/m 80M。
