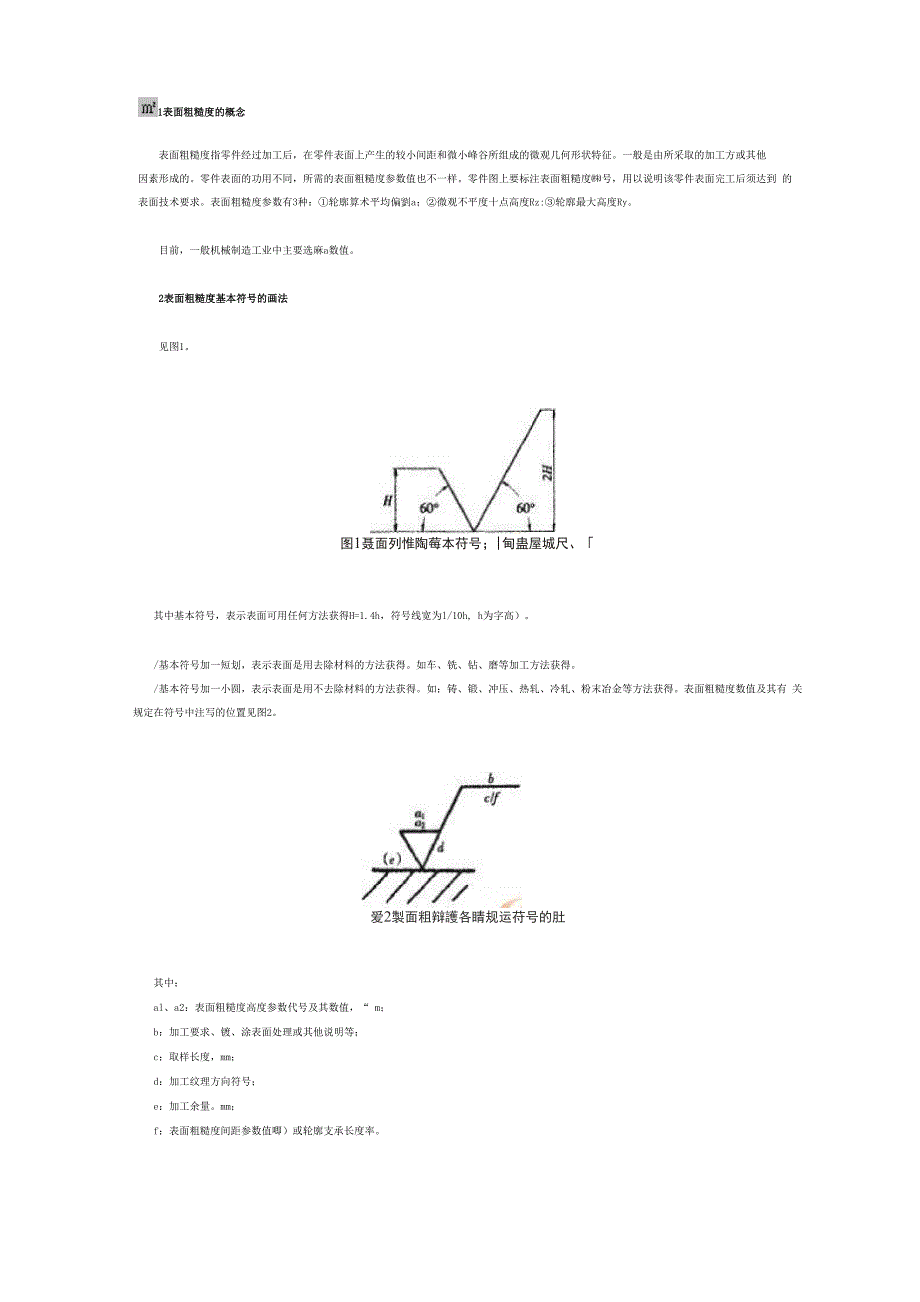

1表面粗糙度的概念表面粗糙度指零件经过加工后，在零件表面上产生的较小间距和微小峰谷所组成的微观几何形状特征一般是由所采取的加工方或其他因素形成的零件表面的功用不同，所需的表面粗糙度参数值也不一样零件图上要标注表面粗糙度㈱号，用以说明该零件表面完工后须达到 的表面技术要求表面粗糙度参数有3种：①轮廓算术平均偏劉a；②微观不平度十点高度Rz:③轮廓最大高度Ry目前，一般机械制造工业中主要选麻a数值2表面粗糙度基本符号的画法见图1图1聂面列惟陶莓本苻号；|甸蛊屋城尺、「其中基本符号，表示表面可用任何方法获得H=1.4h，符号线宽为l/10h, h为字高）/基本符号加一短划，表示表面是用去除材料的方法获得如车、铣、钻、磨等加工方法获得/基本符号加一小圆，表示表面是用不去除材料的方法获得如：铸、锻、冲压、热轧、冷轧、粉末冶金等方法获得表面粗糙度数值及其有 关规定在符号中注写的位置见图2爱2製面粗辩護各睛规运苻号的肚其中：al、a2：表面粗糙度高度参数代号及其数值，“ m；b：加工要求、镀、涂表面处理或其他说明等；c：取样长度，mm；d：加工纹理方向符号；e：加工余量mm；f：表面粗糙度间距参数值唧）或轮廓支承长度率。
3图样上的标注方法(1) 表面粗糙度代(符)号一般标注在可见轮廓线、尺寸界线、引出线或其延长线上，符号的尖端须从材料外指向表面，代号中数字的方向必须 与尺寸数字方向一致2) 表面粗糙度代(符)号在零件不同表面中数字及符号的方向，见图4制作表面粗糙度的图块在Auto CAD绘图环境下，表面粗糙度不能直接标注，需要事先按照机械制图国家标准对表面粗糙度标注的要求，画出表面粗糙度符号，然后 定义成带属性的块，在标注时用插入块的方法进行标注下面以用去除材料的方法，AUto CAD绘图环境下应用带属性块的方法来制作表面粗糙 度符号，并将其标注在技术图样中在技术图样中，由于幅面不同，在其上所标注的字号也不同，为了在使用过程中能够比较容易地确定表面粗糙 度符号的缩放比例值与所标注的字号相匹配，将表面粗糙度符号绘制在尺寸如1的正方形中1)首先在尺寸为1X1的正方形中，根据表面粗糙度基本符号的画法及其尺寸绘制表面粗糙度符号，见图(2)在下拉菜单中，单击'绘图"一"块"一"定义属性'，打开"定义属性"对话框⑶在"属性"区域中的'标记"、"提示"、”值"各栏中，分别在对应的栏目中填入表面粗糙度的值、"粗糙度"、"12. 5"等内容；在'文字选项' 区域的"高度"栏中输入'0. 5'(该选项也可在下拉菜单格式"、”文字样式"、"字体高度"中设置。
⑷在"文字选项'区域"对正"的下拉框，选中'调整"5 )单击按钮'确定"，有以下提示：命令：_attdef。
