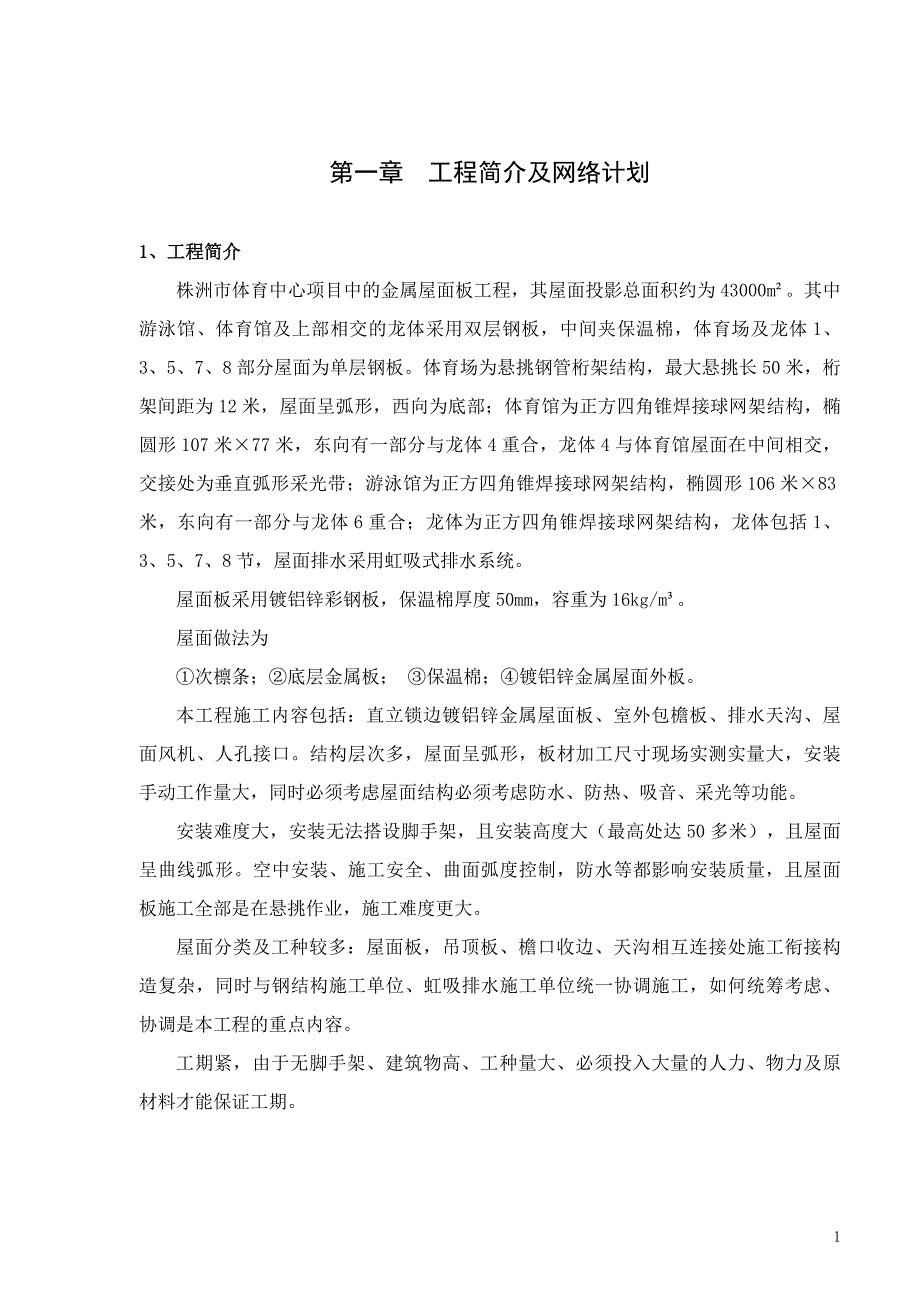

1第一章 工程简介及网络计划1、工程简介株洲市体育中心项目中的金属屋面板工程，其屋面投影总面积约为 43000m²其中游泳馆、体育馆及上部相交的龙体采用双层钢板，中间夹保温棉，体育场及龙体1、3、5、7、8 部分屋面为单层钢板体育场为悬挑钢管桁架结构，最大悬挑长 50米，桁架间距为 12米，屋面呈弧形，西向为底部；体育馆为正方四角锥焊接球网架结构，椭圆形 107米×77 米，东向有一部分与龙体 4重合，龙体 4与体育馆屋面在中间相交，交接处为垂直弧形采光带；游泳馆为正方四角锥焊接球网架结构，椭圆形 106米×83米，东向有一部分与龙体 6重合；龙体为正方四角锥焊接球网架结构，龙体包括1、3、5、7、8 节，屋面排水采用虹吸式排水系统屋面板采用镀铝锌彩钢板，保温棉厚度 50mm，容重为 16kg/m³屋面做法为①次檩条；②底层金属板； ③保温棉；④镀铝锌金属屋面外板本工程施工内容包括：直立锁边镀铝锌金属屋面板、室外包檐板、排水天沟、屋面风机、人孔接口结构层次多，屋面呈弧形，板材加工尺寸现场实测实量大，安装手动工作量大，同时必须考虑屋面结构必须考虑防水、防热、吸音、采光等功能 安装难度大，安装无法搭设脚手架，且安装高度大（最高处达 50多米），且屋面呈曲线弧形。
空中安装、施工安全、曲面弧度控制，防水等都影响安装质量，且屋面板施工全部是在悬挑作业，施工难度更大屋面分类及工种较多：屋面板，吊顶板、檐口收边、天沟相互连接处施工衔接构造复杂，同时与钢结构施工单位、虹吸排水施工单位统一协调施工，如何统筹考虑、协调是本工程的重点内容工期紧，由于无脚手架、建筑物高、工种量大、必须投入大量的人力、物力及原材料才能保证工期2施工进度是本工程关键性的控制因素之一，为了加快进度，缩短工期，金属板制作在现场进行，现场安装，屋面系统安装分 4个安装区域施工工期拟为 2005年 09月 01日开工,2006 年 01月 18日竣工，施工工期为 140天施工进度计划见附表—12、施工组织设计的编制依据及原则2.1 编制依据1)《中华人民共和国建筑法》、《建筑装饰行业标准》以及其他有关法律法规2) 国家现行的相关工程施工及验收规范3)《株洲市体育中心金属屋面工程施工招标书》及补充文件通知4) 本公司企业标准和质量保证体系5) 本公司现有的施工力量、技术装备、施工经验及施工管理能力6) 本公司在其他类似工程施工中总结的经验2.2 本施工组织设计编制原则1) 科学部署，统筹安排，保证重点，照顾一般。
2) 强化组织指挥，加强管理，保证质量，保证安全，保证工期，保护环境，争创鲁班奖，确保“芙蓉奖”3) 合理组织、平行、交叉、流水作业，力求均衡生产4) 加强地质预报和灾害预报，保证工程和人身、机械安全5) 优化资源配置，实行动态管理6) 精打细算，降低工程成本7) 节约用水，节约用电8) 协调各方关系，搞好文明施工9) 公司 ISO9001质量控制体系文件10)本公司有关加工、施工质量、安全生产、技术管理11)建设单位提供的有关该工程施工图及有关技术规范文件为保证本文件在施工中得以实行，参与本文件编写的人员均为项目部人员，保证“现在写到”并且“以后做到”3本组织设计作为招标文件之一呈报业主，如若中标，我公司将以本文件作为指导施工的法律文件，并在业主、设计方、监理方的指导下进一步规范、完善执行2.3 施工工艺规范及技术标准编制依据A、建筑及设计规范1）《建筑设计防火规范》………………………………………GBJ16-872）《高层民用建筑设计防火规范》…………………………GB50045-953）《建筑抗震设计规范》…………………………………GB50011-20014）《建筑物防雷设计规范》…………………………………GB50057-945）《钢结构设计规范》……………………………………GB50017-20036）《建筑结构荷载规范》…………………………………GB50009-20017）《采暖通风与空气调节设计规范》 ……………………………GBJ19B、材料标准1）《硅酮建筑密封胶、硅酮建筑结构胶》………………GB/T14683-932）《碳素结构钢》 ………………………………………………GB/T7003）《不锈钢棒》…………………………………………………GB/T12204）《连续热镀锌管板和带钢》……………………………… GB2518-885）《建筑用硅酮结构密封胶》………………………………… GB16776C、质量验收及安全规程1）《建筑装饰装修工程质量验收规范》………………GB 50210－20012）《建筑工程施工质量验收统一标准》………………GB 50300—20013）《建筑施工扣件式钢管脚手架安全技术规范》………JGJ 130-20014）《建设工程施工现场供用电安全规范》…………………GB50194-935）《施工现场临时用电安全技术规范》………………………JGJ46-886）《建筑施工安全检查标准》…………………………………JGJ59-997）《建筑施工高处作业安全技术规范》………………………JGJ80-91 43、开工前各项准备工作计划3.1 说明：施工前准备工作属于工程前期工作。
准备工作是否充分，对工程的施工有很大的影响，作为一个工程项目经理要对工程的技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备3.2施工前准备的内容范围：1）工程概况：对工地概况进行了解掌握，熟悉总包施工单位、其他施工单位及甲方监理公司的有关情况，熟悉施工用水源、电源、垂直运输、外脚手架等情况2）技术资料准备组织项目有关技术人员熟悉施工图纸，施工涉及的相关图集，准备相关的施工验收规范、安全规范，施工过程所需的资料表格及竣工资料的表格，开工前，由网架施工单位对结构的标高、轴线间距进行测量，形成测量成果，移交于屋面板施工单位进行复测，符合要求后方可开工3）工具、器具准备对所需的工具、器具由项目部施工人员提出工具、材料供应计划，具体到型号、数量、供应时间等，同时要将计划送交仓库、总务、采购等部门，共同做好工具、器具的准备工作吊装设备的准备:熟悉当地的吊车使用单位，吊车、设备提前 5天进场做好各项检修工作，检查司机是否有操作证,吊机的各种操作开关是否灵敏可靠4）材料准备按照图纸及工程的实际进度情况，由施工员做出详细的材料供应计划单，项目经理组织工厂、各个部门根据材料供应计划作好材料的供应工作。
5）人员准备项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间，做到落实到岗、到位、责任明确56）临时设施据 总 包 单 位 提 供 的 场 地 按 照 施 工 所 需 搭 设 办 公 、 生 活 、 住 宿 、 仓 库 等 临 时 设 施 7）施工组织计划准备要对施工进度质量进行行之有效的控制，必须做好详细的施工组织设计，施工组织计划准备得越细，落实得越充分，工程的进度质量就能控制得越好4、 施工总体思路及先后顺序4.1 施工思路1） 该屋面板分为 11个区域，划分 4个作业区域2） 复核结构的标高、轴线，满足要求后，对每个区域的屋面进行放线，焊接次檩条的檩托3） 施工按照先安装屋面的次檩条，组织精兵强将某一区域的次檩条安装好后，进行该区域的屋面板安装，组织流水施工4） 施工时，必要时组成专门的班组进行卸货5） 配备两台 25T轮胎式起重机进行卸货及垂直运输，小型的配件由人工进行空中运输6） 在施工的操作区域配备相应数量的施工作业平台所用的吊篮，进行电气焊的操作及部分收边的安装4.2 施工顺序1） 按照图纸及设计要求，在结构上放好各个连接点的位置线。
2） 安排下一道施工班组对上一道放设的线进行复核，无误后进行下道工序的施工安装完成后的檩条控制在规范允许的误差范围内3） 在此结构上放好底板的安装控制线，依照控制线进行屋面底板的安装，每安装完三组板随时进行垂直度测量，超过规范允许误差的板材随时进行调整4） 保温棉随着上层屋面板的安装随时铺设，并清理干净屋面65、劳动力和机具的使用安排5.1施工人员配备本工程规模大，施工的区域曲面要求流畅，造成施工难度加大，为达到高品质的要求，顺利完成本工程的施工，我公司从以下几个方面进行施工人员配备：1) 精干即选用工作能力强、精力旺盛的中青年职工参与本工程施工2) 经验即选用至少参与施工过两个类似工程的技术工人参与本工程施工，选用对该屋面系统安装方法熟悉的职工，对施工的各个节点熟悉施工方法的人员，对于技术工人，经过考核，合格后方可上岗3) 精心一个工程施工质量的好坏，与管理人员和施工人员的责任心有很大的关系，因此应挑选在其它工程中有强烈责任感，精心施工、精心管理的的管理人员和施工人员参与该项目，对于责任心不强、敷衍了事的职工，坚决不能参加本工程施工4) 工种配备齐全、比例得当本工程需要的工种较多，包括铆工、焊工、起重工、电工等,应根据在施工中各工种的工作量来确定人员数量,作到人尽其用。
7根据上述施工人员配备原则，本工程工作量，结合本工程的工期要求，配备的施工人员如下：序号 工种/职务 人 数 职 责1 项目经理 1 全面负责现场一切事务2 生产负责人 1 负责施工安排与进度、施工质量3 技术负责人 1 负责处理技术问题并指导施工4 安全负责人 1 负责现场的安全监督5 质量负责人 1 负责现场的质量监督6 专业工长 4 具体负责指导檩条和屋面板安装7 材料员 2 材料、配件和工具的保管8 测量员 3 测量放线、检查误差9 安装工 60 安装屋面板和泛水10 起重工 20 安装檩条及材料垂直运输11 焊工 12 檩托、檩条焊接及泛水焊接12 架子工 12 脚手架搭设和通道搭设13 力工 12 抬运屋面板14 电工 1 现场用电管理15 司机 3 吊车和生活用车16 后勤 1 食堂及其它后勤服务合 计 135 85.2拟投入本工程的技术装备明细表序 号 机 械 设 备 名 称 型 号 规 格 数量 国 别产 地 制 造年 份 额 定 功 率kw 生 产能 力 使 用 计 划 备 注一 加工制作与现场安装设备1 RIB-LOK移动压型机 Schlebach 2 德国 2003 1台在施工 现场 自有2 RIB-LOK移动锁边机 Schlebach 4 德国 2003 1台在施工 现场 自有3 分条机 A267 1 美国 1994 自有4 檩条成型机 RC400 1 新西兰 1994 自有5 折弯机 S&E120TONNE 1 澳洲 1994 自有6 曲面板机 WE286 1 澳洲 1994 自有7 长度剪切机 WE268A 1 澳洲 1994 自有8 剪床 3700×3mmGUILL OTINE 1 澳洲 1994 自有9 汽车式起重机 QY25B（25T） 6 中国 2001 2台在施工 现场 自有10 汽车式起重机 QY16B（16T） 5 中国 2002 自有11 汽车式起重机 QY8B（8T） 7 中国 2001 自有12 电焊机 直流焊机 525 中国 2002 500A 自有13 电焊机 交流电焊机 62 中国 2000 630A 自有14 手动葫芦 2～3T 18 中国 1999 自有15 自攻螺钉枪 30 中国 2001 自有16 手枪钻 1～13mm 40 中国 2000 自有17 电动磨光机 7 中国 2000 自有18 电动切割机 Z1E-SD42-110（850W） 7 中国 2003 自有19 电动及手动剪刀 8 中国 2002 自有19 拉铆枪 60 中国 自有20 空压机 84 中国 0.9～20m 3 自有21 扭矩扳手 AC(280～760)NM 16 中国 2003 自有9No 机 械 设 备 名 称 型 号 规 格 数量 国 别产 地 制 造年 份 额 定 功 率kw。
