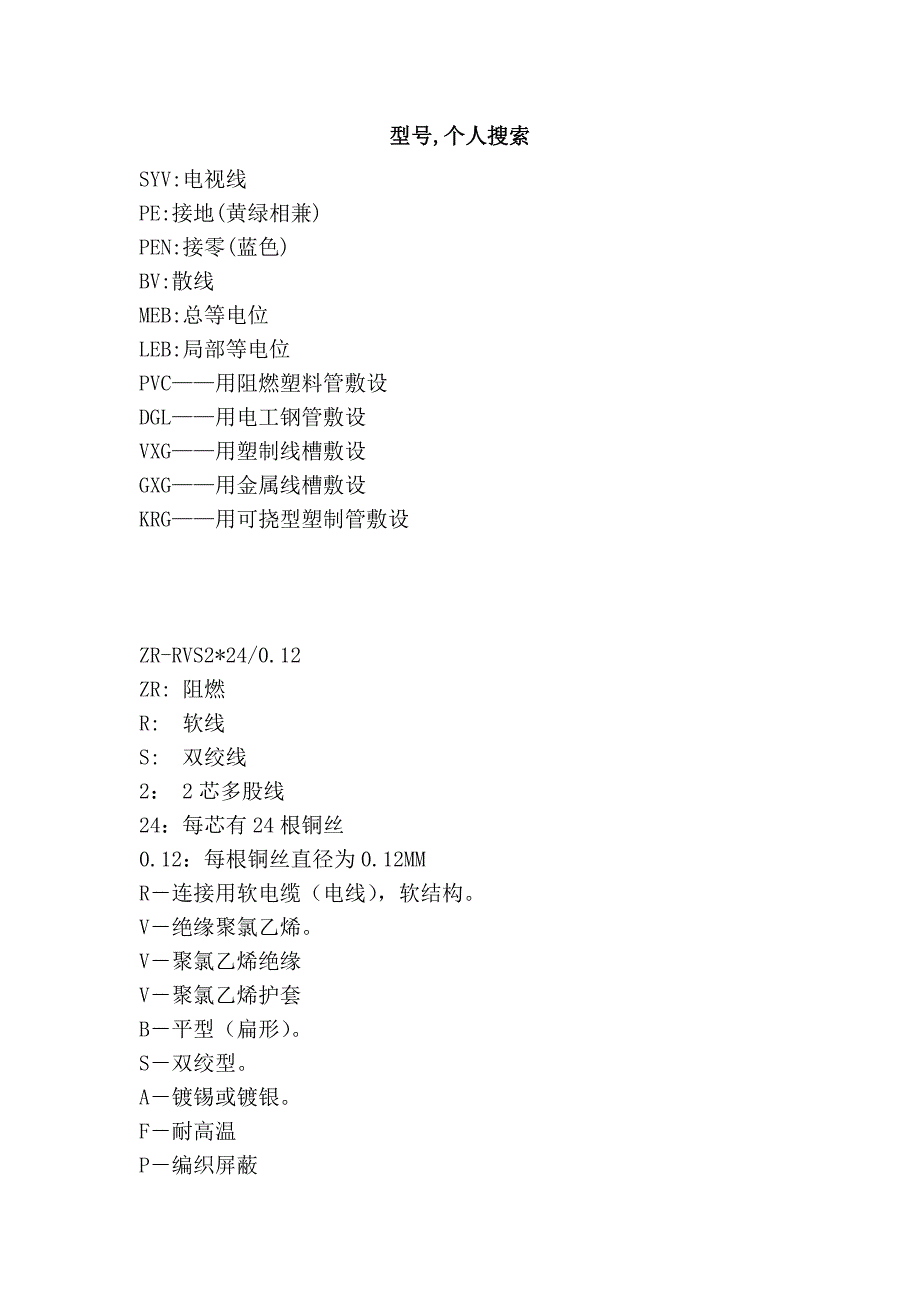

型号型号, ,个人搜索个人搜索SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)BV:散线 MEB:总等电位LEB:局部等电位PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S: 双绞线2： 2 芯多股线 24：每芯有 24 根铜丝 0.12：每根铜丝直径为 0.12MMR－连接用软电缆（电线） ，软结构V－绝缘聚氯乙烯 V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形） S－双绞型A－镀锡或镀银F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆将要颁布的建设部标准用 FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64 编 B：96 编 C：128 编75：75 欧姆 5：线径为 5MM1：代表单芯 SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75 欧姆 5：线缆外径为 5MM1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线P 屏蔽2：2 芯多股线 32：每芯有 32 根铜丝 0.2：每根铜丝直径为 0.2MM关于各种线的分类及用途： RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号 UTP：局域网电缆 用途：传输、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y） 、SYKV 有线电视、宽带网专用电缆 结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53） 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动 力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于通信及无线电设备的连接以及配线网的 分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 BV、BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量 SFTP 双绞线 传输、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆线1 类别：H——市内通信电缆 2 绝缘：Y——实心聚烯烃绝缘 3 V——聚氯乙烯护套 RVV 与 RVVP、AVVR 的区别？先说三种的共同点吧：1、都是聚氯乙烯绝缘护套，也就是 PVC 绝缘护套2、用处基本上是通用的，只是效果上有区别。
3、有人已经说了，执行标准三者都是 JB8734.4-1998， 额定电压是 2271EC52（300/300V） 2271EC53（300/500V）下面，再来说下，不同的地方一、AVVR 与 RVV，（1）其实这 2 种是完全一样的，0.5 平方数以上的（含 0.5）型号就归为 RVV；0.3 平方数以下的（含 0.3）就归为 AVVR，这是行业执行标准归类出来的型号，2 者的材料、工艺、用途等等是完全一样的2）AVVR 和 RVV 有黑色挤压和白色空管 2 种（常见的，也有厂家白色做挤压型）另外还有填充物的填充物填充的 RVV 一般是由绳子尼龙类产品填充的，主要效果是抗拉伸黑色挤压的是在工艺上直接做到抗拉伸的效果， （不需加填充物）另外防水性能较好白色空管型的就是直接在外面加了一层 PVC 空管，防水性一般，但价格便宜了不少，适用于一般的使用环境二、RVV 与 RVVPRVVP 和 RVV 也是一样差不多的产品，P 代表屏蔽，所以 RVVP 比 RVV多了一层屏蔽，屏蔽分别有铝网、铜包铝镁网、铜网、和镀锡铜网，最好的就是镀锡铜网了。
屏蔽的效果是抗干扰，相对 RVV 而言，主要优点是外界的信号干扰影响降到了最低！价格相对而言也较高！使用用途：AVVR/RVV 主要适用于楼宇对讲系统、防盗报警系统、自动化控制系统、电气设备控制内用线、电子设备等传输电线电缆简单的说就是门铃对讲线，楼下按门铃你家就会叮咚叮咚的那根电线（信号线）和各类电源线，如充电器，电饭煲电源线、电脑的、电动车充电其上面的电源线等等、很多很多RVVP 主要用于需要抗干扰的地方，如通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆如我们去 KTV 唱歌的话筒线，同样的 RVV 也可以做话筒线，但是 RVVP 有抗干扰，做话筒线杂音减低到最低电气安装配管符号表示方法一、电线穿线管一般有： PVC 管：PC20 扣压式镀锌薄壁电线管：KBG20、 焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、一下是我收集的电气设计施工图中常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 FC：暗敷设在地面内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管 三、导线穿管表示： SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 四、导线敷设方式的表示： DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 五、灯具安装方式的表示 ：CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 电缆沟敷设：TC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC 七、下面将最常用的电线电缆型号中字母的含义介绍一下： 1)类别、用途代号 A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆 N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A 级阻燃 ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型 2）导体代号 T—铜导线 （略） L-铝芯 3）绝缘层代号 V—PVC 塑料 YJ—XLPE 绝缘 X—橡皮 Y—聚乙烯料 F—聚四氟乙烯 4）护层代号 V-PVC 套 Y-聚乙烯料 N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽 L-棉纱编织涂蜡克 Q-铅包 5）特征代号 B-扁平型 R-柔软 C-重型 Q-轻型 G-高压 H-电焊机用S-双绞型 6）铠装层代号 2—双钢带 3—细圆钢丝 4—粗圆钢丝 7）外护层代号 1—纤维层 2—PVC 套 3—PE 套 2、最常用的电气装备用电线电缆及电力电缆的型号示例 VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆 227IEC 01（BV）—简称 BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称 RV，一般用途单芯软导体无护套电缆 227IEC 10（BVV）—简称 BVV，轻型聚氯乙烯护套电缆 227IEC 52（RVV）—简称 RVV，轻型聚氯乙烯护套软线 227IEC 53（RVV）—简称 RVV，普通聚氯乙烯护套软线 BV—铜芯聚氯乙烯绝缘电线 BVR—铜芯聚氯乙烯绝缘软电缆 BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 JKLYJ—交联聚乙烯绝缘架空电缆 YC、YCW—重型橡套软电缆 YZ、YZW—中型橡套软电缆 YQ、YQW—轻型橡套软电缆 YH—电焊机电缆 3、规格 规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为 300/300V、300/500V、 450/750V；中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv 等 电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5 芯，电线主要也是 1～5 芯，控制电缆有 1～61 芯 标称截面是指导体横截面的近似值为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200 等这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的 5、举例说明 a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1 芯，主线芯的标称截面为 150mm2，第四芯截面为70mm2。
