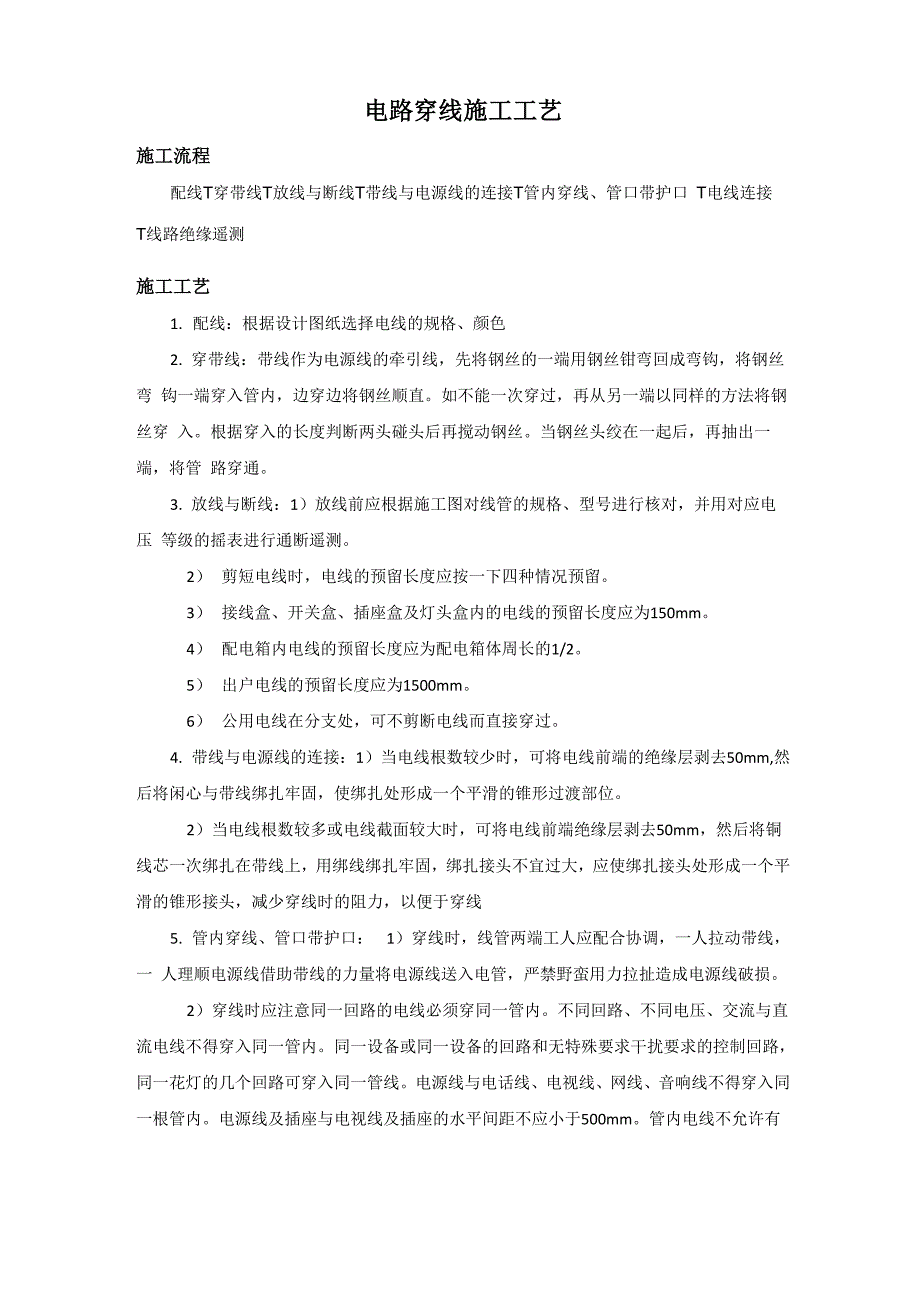

电路穿线施工工艺施工流程配线T穿带线T放线与断线T带线与电源线的连接T管内穿线、管口带护口 T电线连接T线路绝缘遥测施工工艺1. 配线：根据设计图纸选择电线的规格、颜色2. 穿带线：带线作为电源线的牵引线，先将钢丝的一端用钢丝钳弯回成弯钩，将钢丝弯 钩一端穿入管内，边穿边将钢丝顺直如不能一次穿过，再从另一端以同样的方法将钢丝穿 入根据穿入的长度判断两头碰头后再搅动钢丝当钢丝头绞在一起后，再抽出一端，将管 路穿通3. 放线与断线：1）放线前应根据施工图对线管的规格、型号进行核对，并用对应电压 等级的摇表进行通断遥测2） 剪短电线时，电线的预留长度应按一下四种情况预留3） 接线盒、开关盒、插座盒及灯头盒内的电线的预留长度应为150mm4） 配电箱内电线的预留长度应为配电箱体周长的1/25） 出户电线的预留长度应为1500mm6） 公用电线在分支处，可不剪断电线而直接穿过4. 带线与电源线的连接：1）当电线根数较少时，可将电线前端的绝缘层剥去50mm,然 后将闲心与带线绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位2）当电线根数较多或电线截面较大时，可将电线前端绝缘层剥去50mm，然后将铜 线芯一次绑扎在带线上，用绑线绑扎牢固，绑扎接头不宜过大，应使绑扎接头处形成一个平 滑的锥形接头，减少穿线时的阻力，以便于穿线5. 管内穿线、管口带护口： 1）穿线时，线管两端工人应配合协调，一人拉动带线，一 人理顺电源线借助带线的力量将电源线送入电管，严禁野蛮用力拉扯造成电源线破损。
2）穿线时应注意同一回路的电线必须穿同一管内不同回路、不同电压、交流与直 流电线不得穿入同一管内同一设备或同一设备的回路和无特殊要求干扰要求的控制回路， 同一花灯的几个回路可穿入同一管线电源线与线、电视线、网线、音响线不得穿入同 一根管内电源线及插座与电视线及插座的水平间距不应小于500mm管内电线不允许有 接头、打折扭曲现象3） 管内穿线不超过管截面的40%,电线间和电线对地间的电阻值必须大于0.5MQ4） 穿线完毕检查护口，松脱的护口更换合适的护口，缺失的补齐6. 电源线的连接：1）电源线的连接要遵守“三不变原则”,即电源电阻不变,机械强度 不变,绝缘等级不变2） 所有电线的街头必须在接线盒内接,并按规定使用接线端子,根据电线的根数和 总截面选择相应的接线端子保证绝缘良好,电线不能有损伤3） 配线箱内配线要整齐美观,相序正确醒目,线头压接牢固,零排地排每个端子不 允许超过两根电线,压线方向正确,禁止不同规格的电线和两根以上的电线不经处理直接压 接在断路器上7. 线路绝缘遥测：线路的绝缘遥测一般选用500V,量程为0~500MQ的兆欧表电气器 具未安装前进行线路绝缘遥测时,照明线路将灯头盒内电线分开,开关盒内电线连通。
分别 将相线、零线、接地保护线及金属线管相互进行遥测,遥测时应及时进行记录,摇动速度应 保持120r/min,读数应采用1min后的读数为宜。
