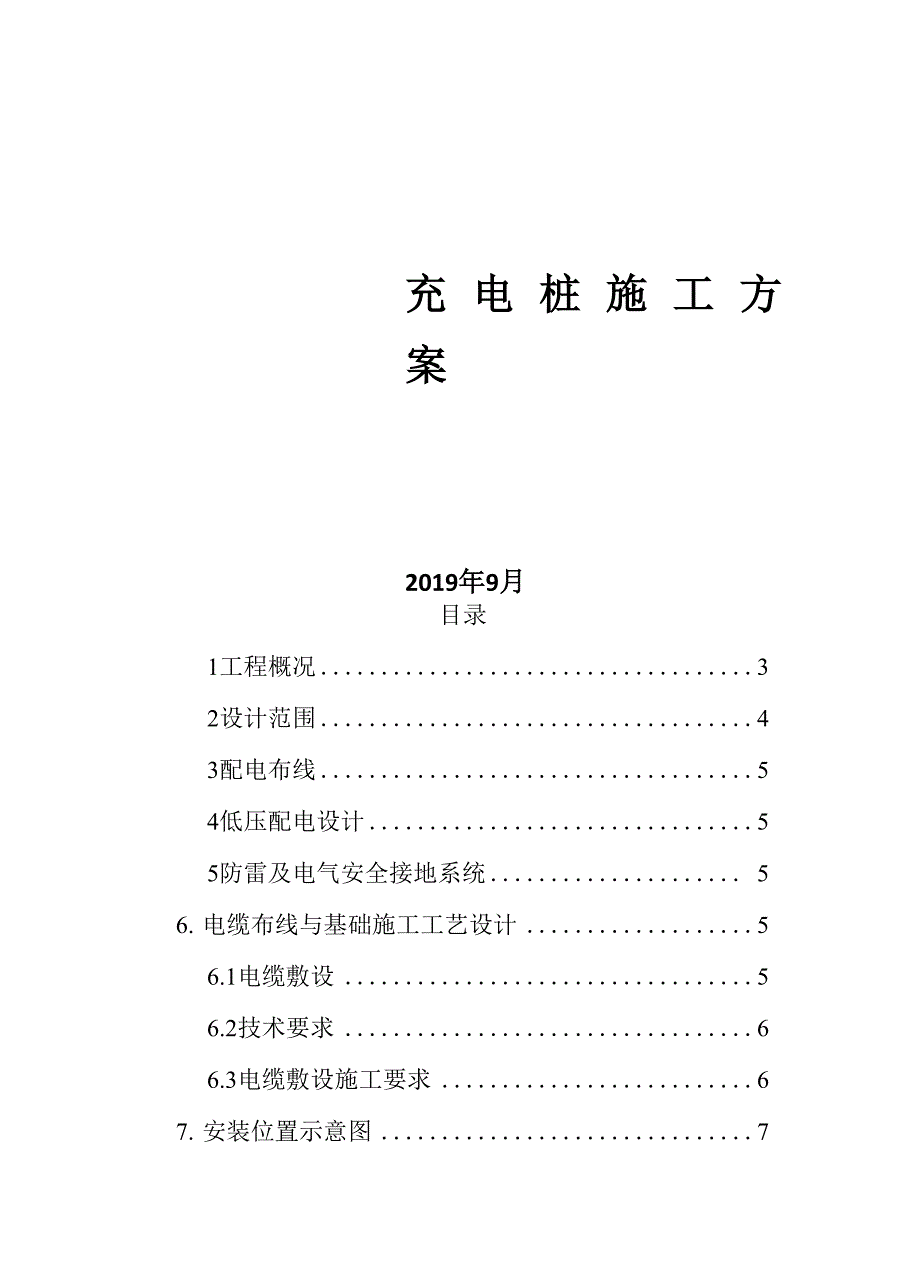

充 电 桩 施 工 方 案2019年9月目录1工程概况 32设计范围 43配电布线 54低压配电设计 55防雷及电气安全接地系统 56. 电缆布线与基础施工工艺设计 56.1电缆敷设 56.2技术要求 66.3电缆敷设施工要求 67. 安装位置示意图 78、安装效果图 81工程概况本项目拟在xxx广场二层停车场靠近黄公路部位设置25个交流充电桩，以 便新能源车辆在此边停靠边充电，方便大家出行二层现状图片展示:结构平面布置图:*闸2设计范围（1） 0.4KV低压供配电系统（2） 照明配电与控制系统（3） 一般动力配电与控制系统（4） 防雷与接地系统（5） 通讯系统3配电布线in * > ， # f ■ 1 臣 『Mi .充 充 充 充 充' 充 充 充 充 充 充 充 充1配—电箱— —图1交流充电桩布线示意图场站所有设备输入线缆采用单相三线制，7KW线缆规格YJV-6mm2*3，在配 电箱内，对应每路充电设备设置一个与之容量相匹配的断路器，方便设备检修和 维护4低压配电设计供电系统：低压配电系统采用树干和放射相结合方式，分层分区配电功率 因数：由于建筑物内照明电设备功率因数较低，设计采用无功功率就地自动补偿 方式，以达到减少主干线容量，节约电能目的。
5防雷及电气安全接地系统接地保护采用TN-S或TN-C-S制照明插座回路均设置漏电保护开关强、弱电井设置等位联结线，正常情况下建筑物内不带电金属设备均须与等 电位联结线可靠连接筑物防雷采用法拉第笼式方法6.电缆布线与基础施工工艺设计6.1电缆敷设本项目所有电缆敷设采用桥架、铺管及穿线方式布线主要布线有动力线和通信线缆即充电桩至配电房动力电缆、充电机至监控机房通信线缆（也可以用 无线方式）6.2技术要求（1） 电缆通道应畅通，不可积水金属部分的防腐层应完整2） 电缆型号、电压、规格应符合设计要求3） 电缆外观应无损伤、绝缘良好4） 敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆，减 少电缆接头5） 带电区域内敷设电缆，应有可靠的安全措施6）电缆各支持点间的距离应符合设计要求，当设计无规定时，应满足相 关规程规范的要求7） 控制电缆的最小弯曲半径不得小于其外径的10倍；交联聚乙稀绝缘电 力电缆的最小弯曲半径不得小于其外径的15倍其它电缆的最小弯曲半径不得 小于该型电缆规定的要求8） 并列敷设的电力电缆，其接头的位置应相互错开；电缆敷设排列整齐， 不宜交叉9） 在电缆终端头、电缆接头、拐弯处及直埋电缆的两端应设置标志牌， 标志牌规格统一，具有防腐措施，安装牢固。
编号清晰不易脱落10） 电缆在进入电缆管、建筑物、盘（柜）及其它可能受到机械损伤的地 方时，出入口和管口须用速固防火堵料密封11） 护层有绝缘要求的电缆，在固定处应加绝缘衬垫6.3电缆敷设施工要求（1） 电缆敷设时，把电缆卷筒放到电缆卷筒支架上，对电缆进行卷放，电 缆按顺序及编号放到电缆架上，同时进行电缆的穿管敷设，当电缆及电气设备安 装到位后，再进行电缆的对号、接线电缆接线由持电工操作证的电气工作人员 严格按规范进行2） 电力电缆、通讯电缆不应敷设在支架的同一层，若受客观条件限制而必须敷设在同一层时，电力电缆和控制电缆、通信电缆之间应设置金属隔板3) 电缆敷设完毕，及时清除杂物，盖好盖板因预埋件补遗、开孔、扩 孔等需要而造成的局部破损应进行修饰7.安装位置示意图8、安装效果图靠墙安装立柱安装。
