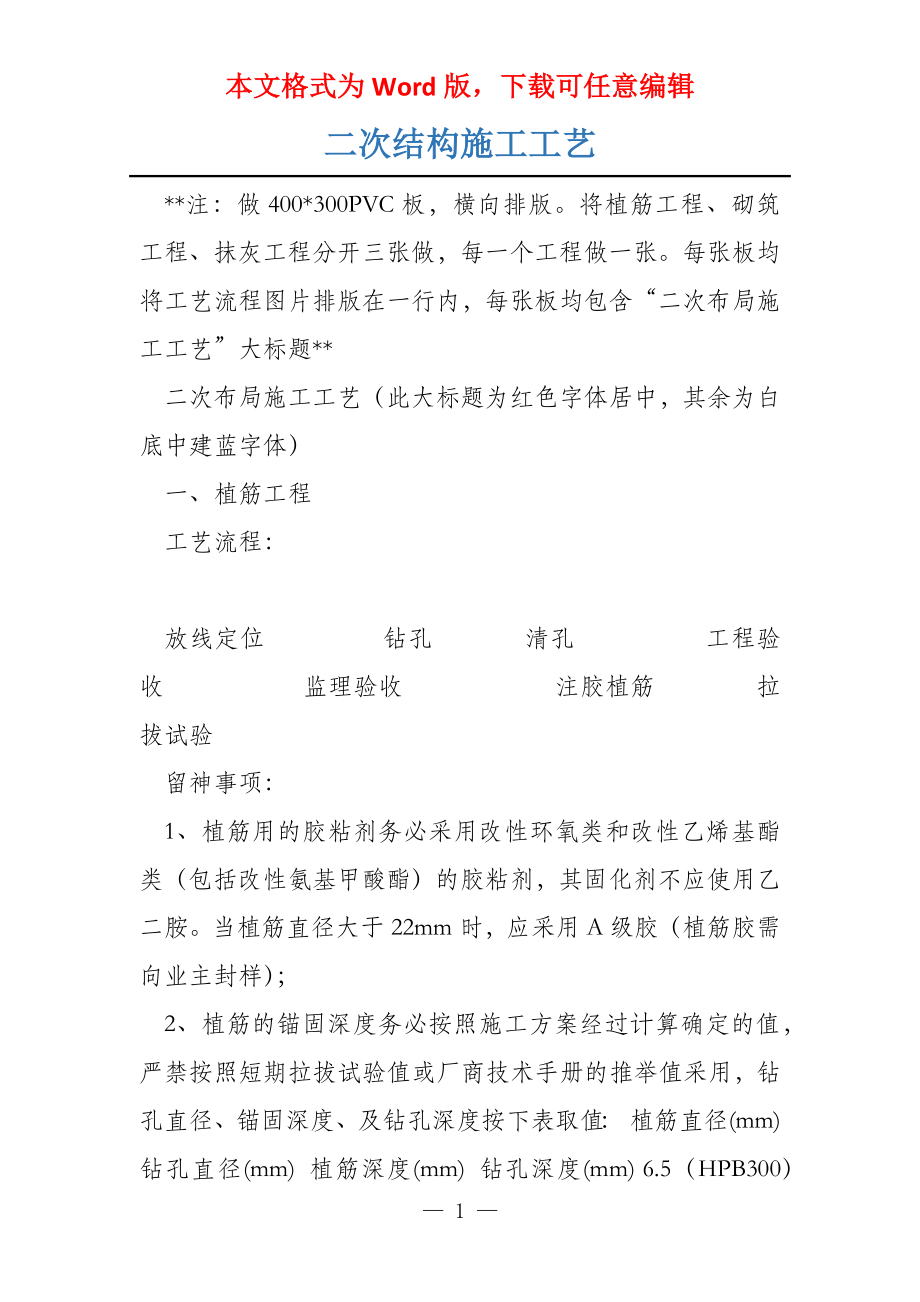

本文格式为Word版，下载可任意编辑二次结构施工工艺 **注：做400*300PVC板，横向排版将植筋工程、砌筑工程、抹灰工程分开三张做，每一个工程做一张每张板均将工艺流程图片排版在一行内，每张板均包含“二次布局施工工艺”大标题** 二次布局施工工艺（此大标题为红色字体居中，其余为白底中建蓝字体） 一、植筋工程 工艺流程： 放线定位 钻孔 清孔 工程验收 监理验收 注胶植筋 拉拔试验 留神事项： 1、植筋用的胶粘剂务必采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）的胶粘剂，其固化剂不应使用乙二胺当植筋直径大于22mm时，应采用A级胶（植筋胶需向业主封样）； 2、植筋的锚固深度务必按照施工方案经过计算确定的值，严禁按照短期拉拔试验值或厂商技术手册的推举值采用，钻孔直径、锚固深度、及钻孔深度按下表取值： 植筋直径(mm) 钻孔直径(mm) 植筋深度(mm) 钻孔深度(mm) 6.5（HPB300） ≥10 10（HRB400） ≥14 12（HRB400） ≥16 14（HRB400） ≥18 16（HRB400） ≥20 ≥100 ≥120 ≥140 ≥170 ≥190 ≥120 ≥140 ≥170 ≥200 ≥230 3、钻孔时，应保持钻机、钻头与墙面垂直；钻孔过程中如遇钢筋，不得肆意变换钻孔角度，应在相邻位置重新钻孔，由此而产生的废孔灌浆填实。
4、清孔时用“四吹三刷” 法，即先吹清孔内粉尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反 **注：做400*300PVC板，横向排版将植筋工程、砌筑工程、抹灰工程分开三张做，每一个工程做一张每张板均将工艺流程图片排版在一行内，每张板均包含“二次布局施工工艺”大标题** 复吹刷，清理明净孔内粉尘清孔时严禁用水冲刷 5、工程部施工员、质检员及监理人员、业主对孔径、深度、位置、成孔倾斜角度等方面举行验收，合格后面可举行下道工序 6、植筋时将钢筋按同一方向旋转进入孔道，使钢筋完全进入孔底，这样就可以防止将空气封闭在孔内布局胶从注胶到植入钢筋时间不得超过5分钟 7、植筋与边缘混凝土的最小距离不应小于50mm，植筋间距不应小于5d（d为钢筋直径）植筋钢筋在构造柱中部采用100％接头搭接连接，搭接长度600mm 8、植筋后锚固工程质量应按抗拔承载力现场非破损检验评定 9、手持冲击钻时务必穿绝缘鞋，戴绝缘手套；清孔操作人员要戴风镜和多层口罩，防止吹出的粉尘眯眼和进入口鼻注胶、植筋时，要戴手套举行操作，防止胶体粘染手和皮肤外观，如不慎“触胶”，可立刻用丙酮溶液举行清洗。
10、二次布局临边作业时务必系好安好带且安好带挂点牢靠 二、砌筑工程 工艺流程： 界面剔凿 钢筋绑扎 浇筑墙基 墙体砌筑 支模浇筑 拆模清理 留神事项： 1、加气混凝土砌块砌筑前，应首先浇筑混凝土墙基，墙基与楼板接触面需剔凿处理加气块需向业主封样） 2、构造柱与墙连接处应砌成马牙槎，构造柱钢筋绑好后，先砌墙后浇筑构造柱混凝土，主筋锚入上下层楼板或梁内，其上下端600mm范围内箍筋加密，间距为100mm **注：做400*300PVC板，横向排版将植筋工程、砌筑工程、抹灰工程分开三张做，每一个工程做一张每张板均将工艺流程图片排版在一行内，每张板均包含“二次布局施工工艺”大标题** 3、填充墙砌至板梁邻近后，应待砌体沉实(约一周时间)后，再把下部砌体与上部板、梁间的空间填实 4、填充墙与混凝土柱、墙间的拉结钢筋沿墙通长布置采用搭接连接，搭接长度400mm，一级钢筋末端做180°弯钩，弯弧内径为20mm，平直段长度为20mm灰缝中拉结筋外露砂浆养护层的厚度不应小于15mm。
5、当填充墙门窗洞口顶标高处与上部布局梁、板间距离200mm≤S≤300mm时，应将此片面全部作为过梁浇筑混凝土； 6、墙基设置原那么为：卫生间砌筑墙体墙基高度≥300mm+本层建筑地面做法厚度（由建筑一米线下反700mm），宽同墙厚；其他墙体墙基高度≥本层建筑地面做法厚度（商品房≥150mm，公租房≥100mm）概括墙基高度由墙体高度根据工程固化图排砖抉择，尽量保证墙面为整砖 7、填充墙混凝土实心砌块砌筑前应视施工环境湿度提前1~2d浇水润湿 8、砌体水平及竖向灰缝8～12mm，灰缝满铺砂浆；砌体墙每天砌筑高度不得超过一步架，并操纵在1.8m以内 9、由于临边二次砌筑时需要临时去除临边防护，所以当二次布局作业临边无安好带挂点时，需增设临时挂点，挂点采用横拉钢丝绳的形式，钢丝绳应绷紧拉直，利用锚栓固定于布局墙上采用6*19+1直径18的钢丝绳 10、砌体上的电气、设备专业预留孔提前预留，不得事后剔凿，损坏砌体完整，务必剔凿时须经技术部门同意，采取技术措施 11、为保证构造柱混凝土质量，当混凝土浇筑到入料口位置时，需统一浇筑出簸箕口，待混凝土强度达成要求后将多余片面剔除，然后用水泥砂浆修补。
**注：做400*300PVC板，横向排版将植筋工程、砌筑工程、抹灰工程分开三张做，每一个工程做一张每张板均将工艺流程图片排版在一行内，每张板均包含“二次布局施工工艺”大标题** 三、抹灰工程 工艺流程： 基层处理 灰饼冲筋 抹底层砂浆 抹面层砂浆 留神事项： 1、抹灰工程务必在混凝土布局工程、砌体工程全部完成，并经工程质检部、监理单位、业主验收合格后面可施工 2、抹灰前应先检查基体外观的平整度,并弹出抹灰层的操纵线，以作为抹灰厚度的依据 3、抹灰前应将混凝土柱、顶板等外观凸出片面剔平，对蜂窝、麻面、露筋等应剔到实处，把外露钢筋头或铅丝头等事先除掉掉 4、基层处理可涂抹界面砂浆，界面砂浆应笼罩全部基层外观，厚度不宜大于2mm在界面砂浆外观稍收浆后在举行抹灰 5、以抹灰最薄处为基准，先从大面墙开头吊线作灰饼（厚度以墙面平整度、垂直度抉择），灰饼间距不得超过1.5m灰饼距阴阳角边缘100mm开头 6、为防止因基层不一，线膨胀系数及弹性模量不同而产生空裂，抹底层灰前须保证在不同基层交界处按二次布局施工方案要求设置网格布（构造柱与砌筑墙交界处；砌筑墙与布局墙、梁交界处）。
7、抹面层灰以前，应先检查底层砂浆有无空、裂现象，如有空、裂，应剔凿返修后再抹面层灰 8、为防止因抹灰层超厚导致干缩严重而空裂，抹灰应分层分遍举行，每层厚度以5mm~7mm为宜 9、室内抹灰使用的木凳、脚手架应搭设坚韧，架子上堆放材料不得过于集中，存放砂浆的灰斗、灰桶等要放稳 — 6 —。
