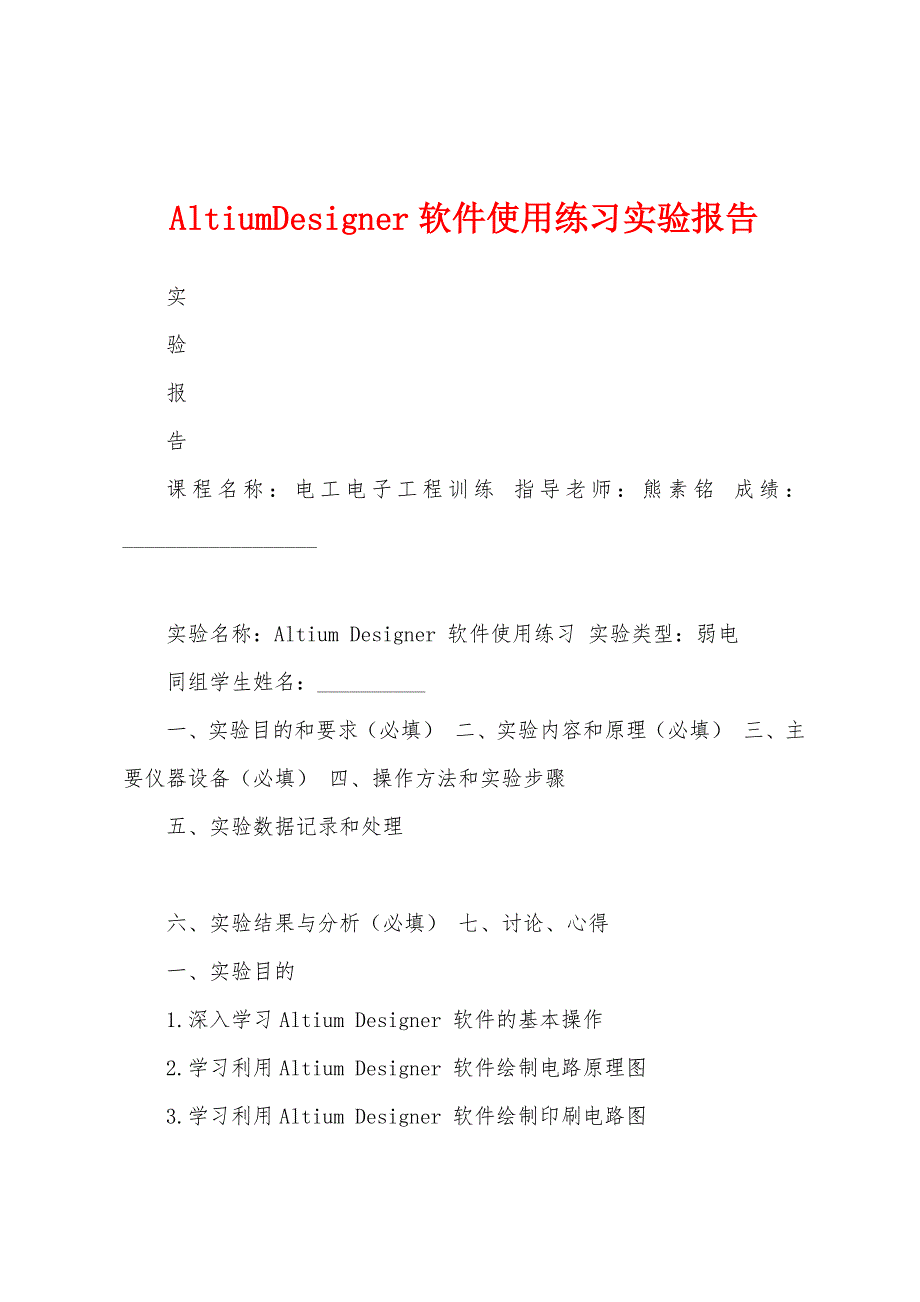

AltiumDesigner软件使用练习实验报告 实 验 报 告 课程名称：电工电子工程训练 指导老师：熊素铭 成绩：__________________ 实验名称：Altium Designer 软件使用练习 实验类型：弱电 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的 1.深入学习Altium Designer 软件的基本操作 2.学习利用Altium Designer 软件绘制电路原理图 3.学习利用Altium Designer 软件绘制印刷电路图 4.设计直流稳压电源的电路原理图 5.设计汽车转弯闪光指示灯电路原理图 6.以汽车转弯闪光指示灯原理图设计相应PCB 图 二、实验内容和原理 1.在Altium Designer 软件上画出直流稳压电源电路原理图（见图1）。
①工作原理 降压变压器T1的原边绕组接交流220V ，副边绕组中间有抽头，为二组交流15V 输出，D1和电容 C1、C2组成桥式整流和电容滤波电路在电容器C1、C2两端有18V 左右不稳定的直流电压，经三端集成稳压器稳压，在7812集成稳压器输出端有+12V 的稳定直流电压输出，在7912集成稳压器输出端有-12V 的稳定直流电压输出该电路可用作为集成运算放大器电路、OCL 功率放大电路的电源 C3、C4用来防止电路自激振荡C5、C6用来改善负载瞬态响应，防止负载变化时，输出电压产生较大的变动D4、D5是发光二极管，用以防止当集成稳压器输入端短路时，因电容器C5、C6放电而损坏集成稳压器 ②元器件选择 变压器T 选用额定功率为20W 、输出二组交流15V 的电源变压器D1采用桥堆整流二极管三端集成稳压器7812、7912采用S-7型封装，外加散热器C1、C2为2200μF/25V 电解电容C3、C4可采用独石电容C5、C6采用101pF/15V 电解电容D2、D3采用二极管1N4001D4、D5采用直径5mm 普通圆形发光二极管，可分别选用红色、绿色。
R1、R2选用1kΩ、1/8W 碳膜电阻 图1 直流稳压电源电路原理图 实验名称：电工电子工程训练 姓名：冷嘉昱 学号： 2.在Altium Designer 软件上画出汽车转弯闪光指示灯电路原理图（见图2） ①工作原理 BG1、BG2组成无稳态电路，当电路通电后，无稳态电路开始工作，由于BG2不断导通与截止，从而使继电器J 不断吸合与释放，使指示灯电路接通和断开，灯发出一闪一闪的亮光K1合向左边时，汽车左边的指示灯发光；K2合向右边时，汽车右边的指示灯发光 ②元器件选择 R1选用Ω碳膜电阻，R2选用Ω碳膜电阻，R3选用20kΩ电位器，R4选用Ω碳膜电阻，R5选用220Ω碳膜电阻，R6选用51Ω碳膜电阻，R7、R8选用15kΩ碳膜电阻；C1、C2选用47pF 极性电容；BG1、BG2选用9012型三极管；J 选用电磁继电器；LED1、LED2选用发光二极管；K1选用标准单刀双掷开关；BT1选用12V 电源 图2 汽车转弯闪光指示灯电路原理图 专业：自动化（电气） 姓名：冷嘉昱 学号： 日期： 地点：东三501 实 验 报 告 课程名称：电工电子工程训练 指导老师：熊素铭 成绩：__________________ 实验名称：Altium Designer 软件使用练习 实验类型：弱电 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的 1.深入学习Altium Designer 软件的基本操作 2.学习利用Altium Designer 软件绘制电路原理图 3.学习利用Altium Designer 软件绘制印刷电路图 4.设计直流稳压电源的电路原理图 5.设计汽车转弯闪光指示灯电路原理图 6.以汽车转弯闪光指示灯原理图设计相应PCB 图 二、实验内容和原理 1.在Altium Designer 软件上画出直流稳压电源电路原理图（见图1）。
