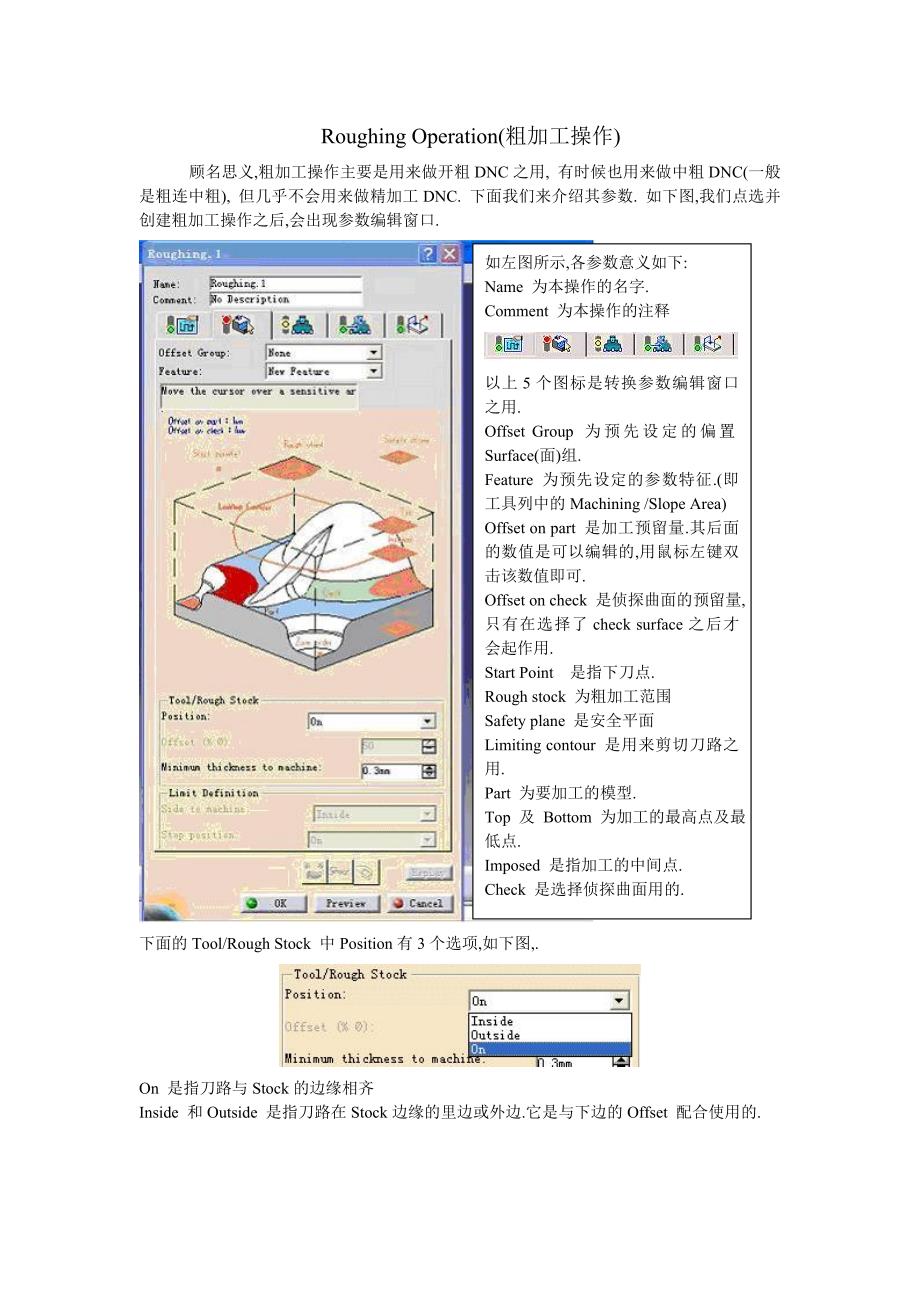

Roughing Operation(粗加工操作)顾名思义,粗加工操作主要是用来做开粗 DNC 之用, 有时候也用来做中粗 DNC(一般是粗连中粗), 但几乎不会用来做精加工 DNC. 下面我们来介绍其参数. 如下图,我们点选并创建粗加工操作之后,会出现参数编辑窗口.下面的 Tool/Rough Stock 中 Position 有 3 个选项,如下图,.On 是指刀路与 Stock 的边缘相齐Inside 和 Outside 是指刀路在 Stock 边缘的里边或外边.它是与下边的 Offset 配合使用的.如左图所示,各参数意义如下:Name 为本操作的名字.Comment 为本操作的注释以上 5 个图标是转换参数编辑窗口之用.Offset Group 为预先设定的偏置Surface(面) 组.Feature 为预先设定的参数特征.( 即工具列中的 Machining /Slope Area)Offset on part 是加工预留量.其后面的数值是可以编辑的,用鼠标左键双击该数值即可.Offset on check 是侦探曲面的预留量,只有在选择了 check surface 之后才会起作用.Start Point 是指下刀点 .Rough stock 为粗加工范围Safety plane 是安全平面Limiting contour 是用来剪切刀路之用.Part 为要加工的模型.Top 及 Bottom 为加工的最高点及最低点.Imposed 是指加工的中间点.Check 是选择侦探曲面用的 .如上图所示,表示刀路在 Stock 边缘的里边,距离是刀具直径的 50% .以上参数编辑完后,点选下图中的任一图标,进入另一窗口编辑.现在我们点选第三图标,此窗口为刀具编辑窗口.如下图所示:我们可以左键双击各个数值来改变刀具的形状.也可以点击图标 从刀具库中选择合适的刀具.如下所示: 刀具编辑完成后,我们点选下图的第四图标进入刀具加工参数窗口中编辑,下面我们介绍各参数的意义.如上图,Approach 是进刀速度,Machining 是加工速度,而 Retract 是退刀速度,Slowdown rate是指在转角处的速度与加工速度的百分比. 在 Spindle output 中的 Machining 是机床转速.我们再点击下图中的第五图标进入另一个编辑窗口.此窗口是让我们选择一个合适的进退刀方式,下面我们介绍各项常用参数.如下图所示.Optimize retract 是优化退刀.具体来说就是在加工过程中,刀具都会升至安全高度,然后在下刀切削,如此循环.如果我们选择此项,则不会升刀.Axial safety distance 是 Z 轴方向的安全距离.Mode 是可选择项,共有 4 个选项 ,我们常用的是 Ramping ,Helix 两项. Ramping 是斜线下刀.而 Helix 是螺旋下刀.无论是 Ramping, 还是 Helix 都要与其下面的选项配合使用.当我们使用 Ramping 时,Ramping angle 是可编辑项,是指斜线下刀角度,通常小于 0.5 度.当选择Helix 时,Helix diameter 是可编辑项 ,填入的数值为螺旋半径与刀具直径的百分比..Approach distance 是下刀时,Z 轴方向的 G01 下刀距离.Radial safety distance 是径向安全距离.现在.我们来定义第一个图标下的编辑窗口.点击下图的第一个图标.进入下图窗口.。
