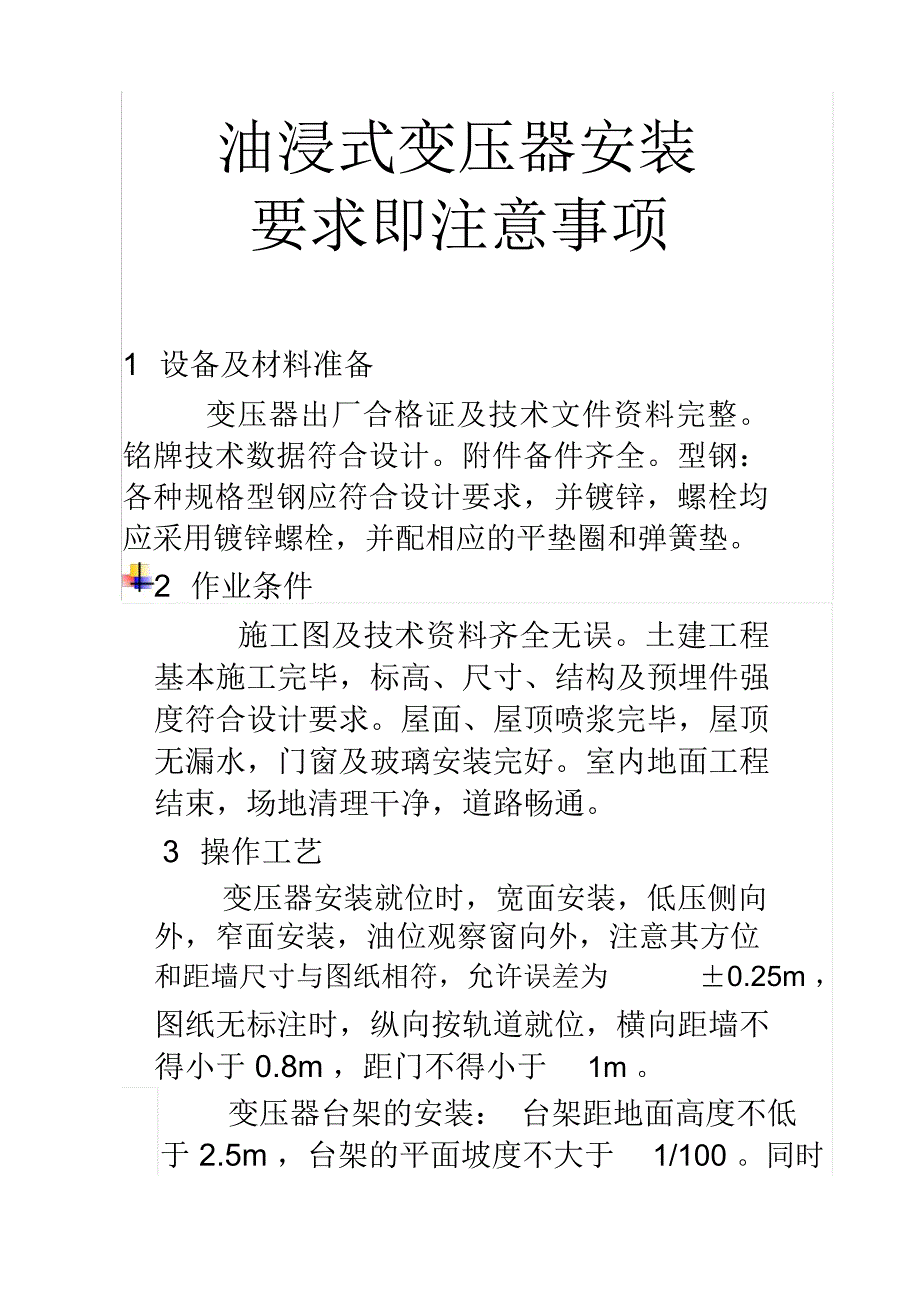

油浸式变压器安装要求即注意事项1 设备及材料准备变压器出厂合格证及技术文件资料完整铭牌技术数据符合设计附件备件齐全型钢：各种规格型钢应符合设计要求，并镀锌，螺栓均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫2 作业条件施工图及技术资料齐全无误土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好室内地面工程结束，场地清理干净，道路畅通3 操作工艺变压器安装就位时，宽面安装，低压侧向外，窄面安装，油位观察窗向外，注意其方位和距墙尺寸与图纸相符，允许误差为 ±0.25m ，图纸无标注时，纵向按轨道就位，横向距墙不得小于 0.8m ，距门不得小于 1m 变压器台架的安装： 台架距地面高度不低于 2.5m ，台架的平面坡度不大于 1/100 同时变压器高压柱头加装绝缘罩， 并悬挂警告牌变压器的高压侧应装设熔断器， 高压熔断器的底部对地面的垂直高度不低于 4.5m ，各相熔断器的水平距离不应小于 0.5m ，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成 15°～30°倾角，低压熔断器的底部对地面的垂直距离不低于 3.5m ，各相熔断器的水平距离不少于 0.2m 。
跌落式熔断器熔丝的选择按 “保证配电变压器内部或高、 低压出线套管发生短路时迅速熔断 ”的原则来选择，熔丝的熔断时间必须小于或等于 0.1s 按规程规定：容量在100kVA 及以下者，高压熔丝额定电流按变压器容量额定电流的 2～3 倍选择；容量在 100kVA 以上者，高压熔丝额定电流按变压器容量额定电流的 1.5 ～2 倍选择变压器低压熔丝按低压侧额定电流选择避雷器的安装运行经验证明： 影响配电变压器安全运行的外界危险大部分来自雷电事故因此，变压器应装设防雷装置选用无间隙合成绝缘外套金属氧化物避雷器， 其工频电压耐受能力强，密封性好，保护特性稳定避雷器应装设在熔断器与变压器之间， 并尽量靠近变压器这样不仅能有效地保护变压器，且便于检修另外，为了防止反变换波和低压侧雷电波侵入，在低压侧也应装设低压避雷器为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上，应将避雷器的接地端、 变压器的外壳及低压侧中性点用截面不小于 25mm 2 的多股铜芯塑料线连接在一起，再与接地装置引上线相连接接地装置目前农网电网中，变压器布点多，雷雨季节 10kV 配电变压器经常遭受雷击，由于接地电阻过大，达不到规程规定值，雷电流不能迅速泄入大地， 造成避雷器自身残压过大，或在接地电阻上产生很高的电压降，引起变压器烧毁事故。
因此，接地装置的接地电阻必须符合规程规定值对 10kV 配电变压器：容量在 100kVA 以下，其接地电阻不大于 10Ω；容量在 100kVA 以上，其接地电阻不大于 4Ω接地装置施工完毕应进行接地电阻测试， 合格后方可回填土同时，变压器外壳必须良好接地，外壳接地应用螺栓拧紧，不可用焊接直接焊牢，以便检修接地装置的地下部分由水平接地体和垂直接地体组成， 水平接地体采用一根长度为 6m 的 50×5mm 的扁钢，垂直接地体则采用 3 根长度为 2.5m 的 L50×50×5mm 的角钢分别与水平接地体焊接 水平接地体在土壤中埋设深为 0.6 ～0.8m ，垂直接地体则是在水平接地体基础上打入地里的 接地引上线采用 50×5mm 扁钢，为了检测方便和用电安全，对于柱上式安装的变压器，引上线连接点应设在变压器底下的槽钢位置变台引流线 新建和改造的变台的引流线均应采用多股绝缘线， 其截面应按变压器的额定容量选择，但高压侧引落线铜芯不应小于 16mm 2，铝芯不应小于 25mm 2，杜绝使用单股导线及不合格导线 同时应考虑引落线对周围建筑物的安全距离4 变压器的交接试验变压器交接试验的内容：测量线圈连同套管一起的直流电阻； 检查所有分接头的变压器的变压比； 检查三相变压器的接线组别和单项变压器引出线的极性； 测量线圈同套管一起的绝缘电阻； 线圈连同套管一起做交流耐压试验。
5 变压器送电前检查变压器送电试运行前做全面检查， 确认符合试运行条件时方可投入运行 变压器试运行前，必须由质量监督部门检查合格变压器试运行前的检查内容：各种交接试验单据齐全，数据符合要求变压器应清理、 擦拭干净，顶盖上无遗留杂物，本体及附件无缺损变压器一、二次引线相位正确，绝缘良好接地线良好通风设施安装完毕，工作正常有明显标志牌，门应能可靠关闭6 变压器送电试运行验收送电试运行： 压器第一次投入时， 可全压冲击合闸，冲击合闸时一般可由高压侧投入变压器第一次受电后，持续时间不应少于10min ，无异常情况变压器应进行 3~5 次全电压冲击合闸，并无异常情况，励磁涌流不应引起保护装置误动作变压器试运行要注意冲击电流、空载电流、一、二次电压、温度并做好详细记录变压器空载运行 24 小时，无异常情况，方可投入负荷运行验收：①变压器开始带电起， 24H 后无异常情况，应办理验收手续②验收时应移交下列资料和文件：变更设计证明产品说明书、试验报告单、合格证及安装图纸等技术文件安装检查及调整记录7 质量标准电力变压器及其附件的试验调整和器身检查结果，必须符合施工规范规定高低压瓷件表面严禁有裂纹损伤和瓷釉损坏等缺陷。
变压器安装位置应准确，器身表面干净清洁，油漆完整变压器与线路连接应符合下列规定：连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力零线沿器身向下接至接地装置的线段，固定牢靠器身各附件间的连接的导线有保护管，保护管、接线盒固定牢靠，盒盖齐全引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸，不妨碍变压检修时移动各连接用的螺栓螺纹漏出螺母 2~3 扣，保护管颜色一致，支架防腐完整变压器及其附件外壳和其它非带电金属部件均应接地，并符合有关要求8 应注意的问题装有气体继电器的变压器投运前应进行排气，阀门应打开绕组温度计整定值应为 85 °，油温温度计风扇启动为 60 °，风扇停止为 50 °，跳闸整定值为 85 °变压器保护装置应保证有可靠的工作电源，保护压板应连接可靠变压器上端的压力释放阀应保证打开。
