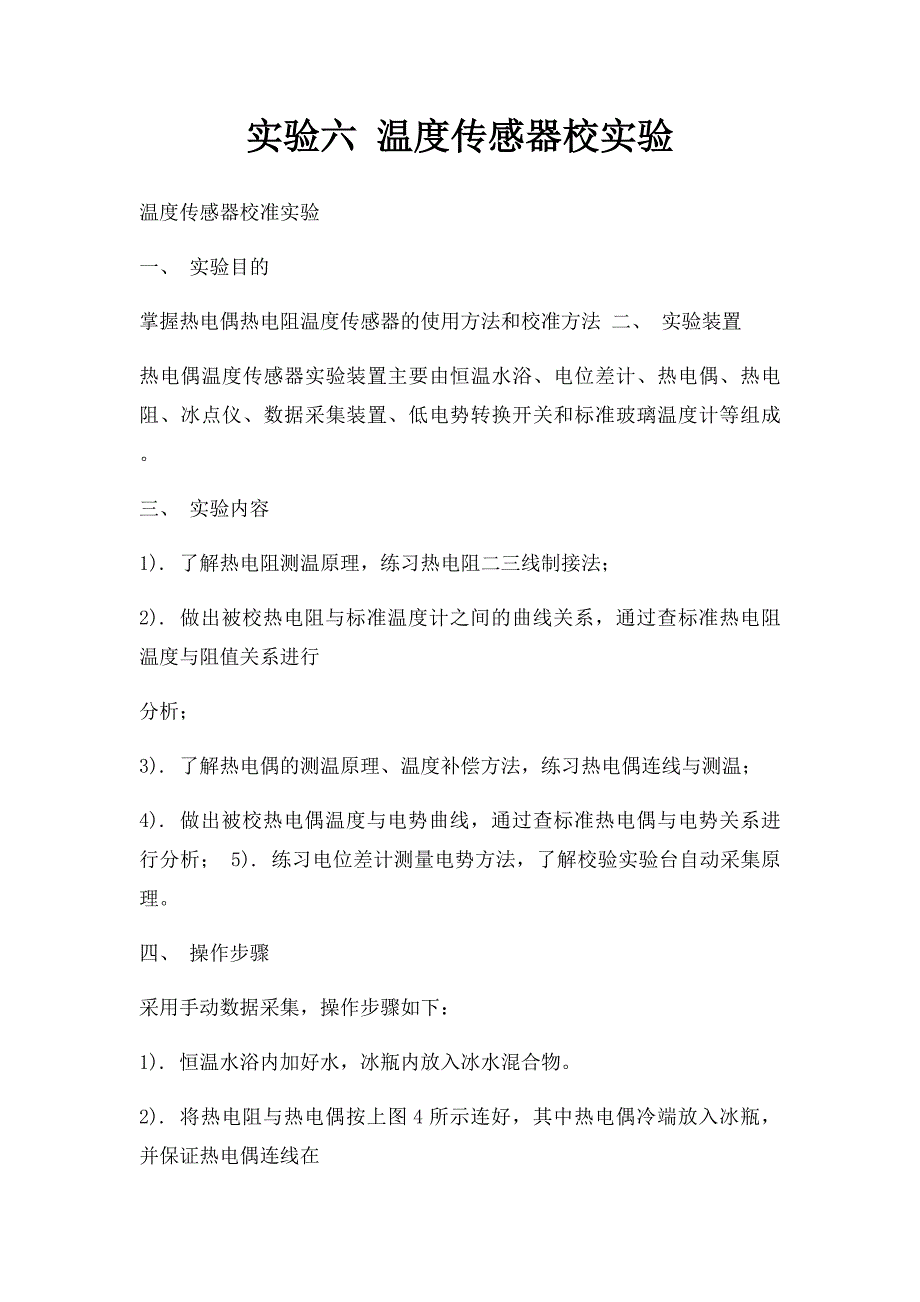

实验六 温度传感器校实验温度传感器校准实验 一、 实验目的 掌握热电偶热电阻温度传感器的使用方法和校准方法 二、 实验装置 热电偶温度传感器实验装置主要由恒温水浴、电位差计、热电偶、热电阻、冰点仪、数据采集装置、低电势转换开关和标准玻璃温度计等组成 三、 实验内容 1). 了解热电阻测温原理，练习热电阻二三线制接法； 2). 做出被校热电阻与标准温度计之间的曲线关系，通过查标准热电阻温度与阻值关系进行分析； 3). 了解热电偶的测温原理、温度补偿方法，练习热电偶连线与测温； 4). 做出被校热电偶温度与电势曲线，通过查标准热电偶与电势关系进行分析； 5). 练习电位差计测量电势方法，了解校验实验台自动采集原理 四、 操作步骤 采用手动数据采集，操作步骤如下： 1). 恒温水浴内加好水，冰瓶内放入冰水混合物 2). 将热电阻与热电偶按上图4所示连好，其中热电偶冷端放入冰瓶，并保证热电偶连线在冰瓶内10分钟以上检查热电阻、热电偶的高温探头是否都浸在恒温水浴里热电偶和热电阻高温探头头部要在同一水平面，以使两者温度尽可能一致 3). 打开恒温水浴电源，按下“加热”，“水泵”按钮，设定恒温水浴温度，待温度比较稳定的时候，选择量程适当的标准温度计温度测量出水浴温度，采用电位差计测量各热电偶通道电势，采用万用表测量热电阻的电阻值，并做好记录。
4). 实验者根据需要重复步骤3 5). 完成实验时，关闭恒温水浴电源 6). 根据记录的实验数据，进行分析与处理，最终得到不同温度情况下电势与电阻值 7). 应用误差分析理论进行测温结果分析 六、注意事项 1． 实验之前应将加热主体加入适量的水或油 2． 工作环境应无强磁场，温度0~35℃，相对湿度不大于85% 3． 注意：采用高精度玻璃温度计测量温度，注意温度测量范围，以免导致温度计损毁当恒温水槽温度低于25℃时，采用0－25℃范围的标准玻璃温度计；当恒温水槽温度在25~50℃之间时，采用25－50℃范围的标准玻璃温度计；当恒温水槽温度在50~75℃之间时，采用50－75℃范围的标准玻璃温度计；当恒温水槽温度在75~100℃之间时，采用75－100℃范围的标准玻璃温度计 4． 当水槽温度比较高的时候，注意防止烫伤 5． 防止水槽的水溅出影响其他电气设备 七、数据整理 表2 热电阻、热电偶温度传感器校验数据 温度序号 /℃ J型热电偶/mV T型热电偶/mV K型热电偶/mV 二线制热电阻/Ω 四线制热电阻/Ω 三线制热电阻/Ω 三线制热电阻/Ω 1 31.0 0.426 0.340 0.330 112.330 111.95 112.20 112.49 2 35.4 0.650 0.510 0.510 114.098 113.74 113.98 114.28 热电阻、热电偶温度传感器校验曲线如下图所示： 图5 热电阻、热电偶温度传感器校验曲线 。
