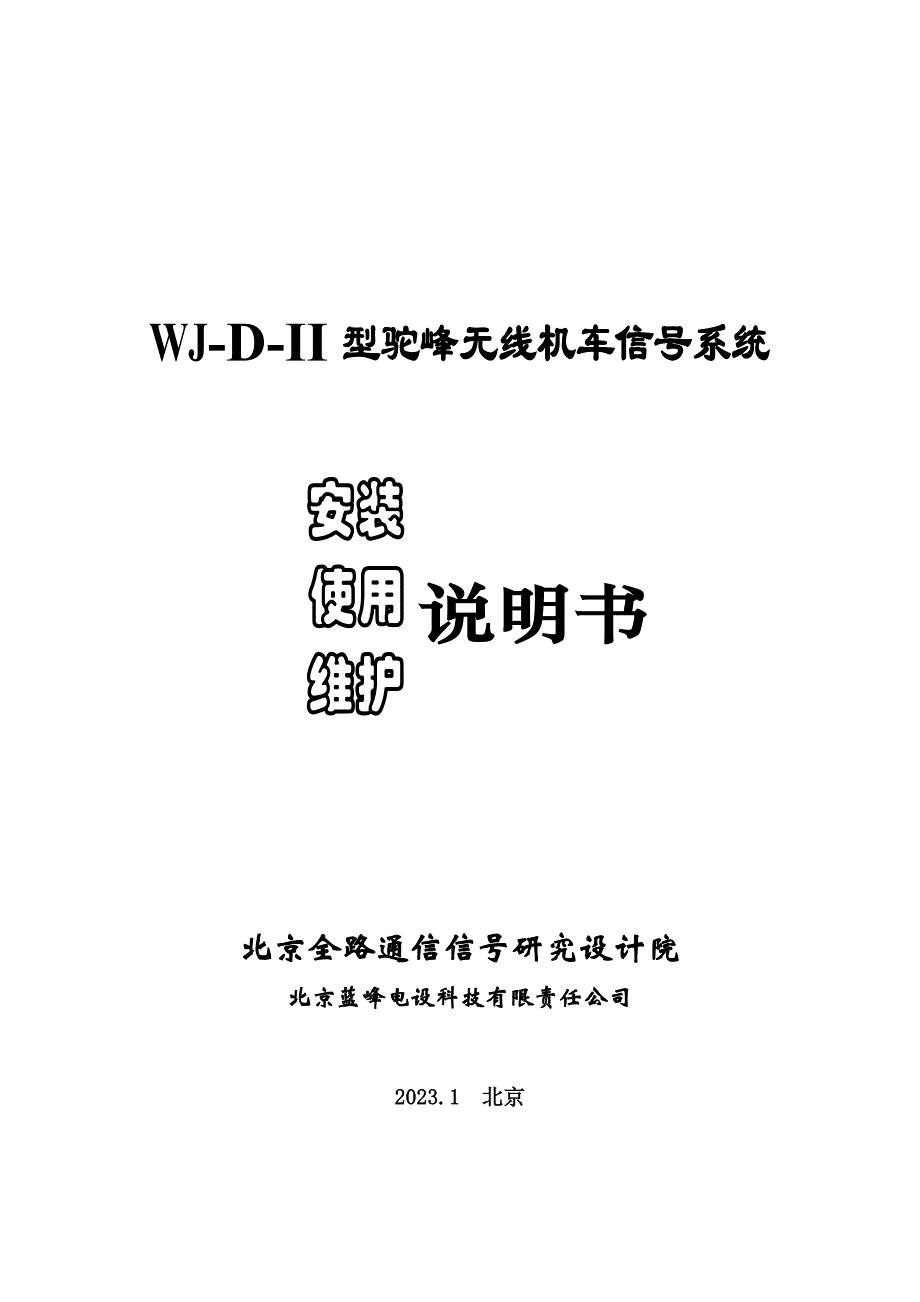

WJ-D-II型驼峰无线机车信号系统安装说明书使用维护北京全路通信信号研究设计院北京蓝峰电设科技有限责任公司2023.1 北京目 录226101011121314 19 201． 设备构成及安装 …………………………………………… 1．1 地面设备及安装方法 ……………………………………… 1．2 车载设备及安装方法 ……………………………………… 2． 功能及操作规程 …………………………………………… 2．1 车载主机箱功能及操作规程 ……………………………… 2．2 地面设备功能及操作规程 ………………………………… 2．3 信号机功能说明 ………………………………………… 3． 工作环境 …………………………………………………… 4． 故障判别及排除 …………………………………………… 注意事项 …………………………………………………附：机车信号地面主程序界面说明…………………………………1．设备构成及安装本套系统分为地面设备和车载设备两部分：1. 电源/电台箱地面设备2. 地面主机3. 地面天线4. 本地工作站5. 点式应答器6. 地面防雷系统车载设备7. 车载主机箱8. 车载天线9. 机车信号机1．1 地面设备及安装方法地面设备涉及电源/电台箱、地面主机、地面天线、本地工作站、点式应答器、防雷系统：l 电源/电台箱和地面主机 电台/电源箱和地面主机如图1-1所示，安装在驼峰控制机柜中；（a）电源/电台箱和地面主机侧视图 （b）电源/电台箱和地面主机正面安装图1．地面主机电源输入2．地面主机电源输出3键盘接口4串口25并口6键盘鼠标接口7显示器接口8串口19网络接口10．防雷接地端子11．地面天线接口12．数据接口13．电源/电台箱电源输入 （c）电源/电台箱和地面主机背面装配图图1-1 电源/电台箱和地面主机² 电源/电台箱和地面主机正面安装方法如图1-1（b）所示，通过边沿的安装孔，固定在驼峰自动化控制系统机柜内；² 电源/电台箱和地面主机背面装配方法详见图1-1（c）及表1：表1序号接口名称装配方法及作用1地面主机电源输入接220V/50Hz交流电源，为地面主机供电2地面主机电源输出可输出220V/50Hz交流电，为显示器等设备供电3键盘接口可外接键盘，本套设备此接口一般不使用4串口 2地面主机串行通信接口2（不使用）5并口地面主机并行通信接口（不使用）6键盘鼠标接口外接键盘、鼠标，控制地面主机工作7显示器接口外接显示器接口8串口 1地面主机串行通信接口1（接12，即数据接口）9网络接口网线接口，与驼峰控制系统网络连接用（接驼峰控制系统的HUB）10防雷接地端子防雷接地用11地面天线接口无线数传电台地面天线接口，标准N型头12数据接口电源/电台箱与地面主机间通信用，为一标准RS-232串行通信接口（接8，即串口1）13电源/电台箱输入接220V/50Hz交流电源，为电源/电台箱供电l 地面天线 发射、接受无线电台信号，如图1-2所示； 图1-2 地面天线如图，无线数传电台地面天线安装在驼峰场较高处，安装时应注意以下几点：² 一般安装在驼峰自动化控制系统机柜所在建筑物的楼顶，固定在楼顶的地面天线安装架上；² 地面天线方向指向到达场入口处；² 地面天线与作业机车间应无障碍物遮挡，尽量避免无线电台间的通信受到干扰；² 地面天线下方有电缆线接出口，与电源/电台箱的地面天线接口相连接。
l 本地工作站 即驼峰作业值班员处的显示、操作设备，为值班员提供人机界面，显示机车状态信息、机车信号机显示信息、驼峰主体信号机及辅助信号机显示信息，地面作业信息、报警信息l 地面防雷系统 使用标准防雷方法避雷针直接接地；电源/电台箱上的防雷接地端子直接接地（避雷器已安装在电源/电台箱内部）1．2 车载设备及安装方法 车载设备重要涉及车载主机箱、车载天线、机车信号机：l 车载主机箱 主机箱内设有CPU板、动态继电器输出板、车载电台、电源（如图1-4所示）；（a） 车载主机箱正视图1．监控接口3．电源接口2．点式应答器接口7．车载电台天线接口4．电源开关6．信号机Ⅰ接口5．信号机Ⅱ接口（b）车载主机箱装配图 图1-4 车载主机箱车载主机箱装配如图1-4（b）所示，装配方法详见表2：表2序号接口名称装配方法及作用1监控接口五针航空插头，与机车监控系统连接，航空插头2针接485-A，3针接485-B，其余悬空2点式应答器接口四针航空插头，与机车车载感应器连接航空插头2针接485-A，3针接485-B，其余悬空3电源接口三针航空插头，与机车110V直流电源连接，航空插头1针接110V正极，3针接110V负极，2针悬空4电源开关车载主机箱110V电源开关5信号机2接口十四针航空插头，与机车信号机2连接。
航空插头1~8针分别相应黄、绿、红、白、黄闪、绿闪、红闪、白闪八种显示，9针接机车信号机2的故障告警灯，11针为12地V并5V地，12针为12V动态地，10针、13针、14针悬空（参见表4）6信号机1接口十四针航空插头，与机车信号机1连接其各针定义同上，除10针为语音输出7车载电台接口N型头，与无线数传电台的车载天线相连接² 车载主机箱用机箱安装架安装在机车机械室内l 车载天线 安装在机车顶部，用于发射、接受无线电台信号（如图1-5所示）； （a） 螺钉紧固型 （b） 磁铁吸附型图1-5 车载天线车载天线分a、b两种，a为螺钉紧固型，b为磁铁吸附型，如上图a、b所示² 螺钉紧固型 天线底部设有三个安装孔安装时运用安装孔将天线固定在机车顶部，连接电缆从天线底部的N型头接出，与车载主机箱的天线接口相连接；² 磁铁吸附型 天线底部有一强力磁铁安装时直接将天线吸附在机车顶部的天线安装处，无须再添加其他固定设备连接电缆从天线侧面的天线接出处接出，与车载主机箱的天线接口相连接两种车载天线功能与用途均相同，根据现场机车不同的安装规定，任选一种安装即可l 机车信号机 标准机车信号机，12V LED冷光源，由上至下色灯顺序依次为黄、绿、红、白、黄闪、绿闪、红闪、白闪，中间有故障报警灯、语音喇叭，安装在司机室内，便于司机观看的位置，如图1-6所示。
故障指示灯十二针航空插头 语音喇叭图 1-7 机车信号机 表3航空插头针号相应信号机色灯1黄2绿3红4白5黄闪6绿闪7红闪8白闪9故障告警灯10针 语音输出11针 12V地并5V地12针 12V动态地2．功能及操作规程 2．1 车载主机箱功能及操作规程图2-1 车载主机箱功能图车载设备功能：车载设备功能为接受地面电台的控制信息，判断电台信息的联锁关系，根据控制命令点亮相应的信号灯，并时时向地面系统、检测仪系统发送反馈信息操作规程：l 在车载设备对的安装并连接完毕后，打开电源开关；l 车载主机箱WJ03板电源指示灯（红色）点亮；l 1~2秒后，车载设备自检测完毕，如系统正常，则车载设备运营显示灯（绿色）呈闪烁状，设备开始正常运营假如车载设备故障指示灯点亮，则说明车载系统发生故障，不能正常运营，待故障排除后设备才可正常使用2．2 地面设备功能及操作规程地面主机键盘接口电源/电台电源开关保险电源指示灯电源/电台箱地面主机图2-2 地面设备功能图操作规程：l 设备对的安装并连接完毕后，打开电源/电台箱和地面主机电源开关；l 电源/电台箱电源指示灯（红色）点亮，地面系统开始工作；² 保险管采用2.5A。
2．3 信号机功能说明绿灯黄灯红灯白灯绿闪灯黄闪灯红闪灯白闪灯语音喇叭故障报警灯图2-3 机车信号机功能指示图 机车信号机为标准双面八显调车专用信号机，实现复示驼峰主体信号和辅助信号的功能即黄、绿、红、白、黄闪、绿闪、红闪、白闪，如图2-3所示，在机车上显示八种推峰作业信号 信号机中间为故障报警灯（红色），当设备有故障发生时，故障告警灯闪烁，同时红色停车信号灯亮时，说明设备已发生故障或通信中断应停止使用，待故障排除后再投入使用 信号机设有语音提醒，用于提醒司机当前作业灯色及报警3．工作环境温度范围： 车载设备： －25℃ ～ +55℃； 地面室内设备： + 5℃ ～ +30℃； 地面室外设备：－40℃ ～ +60℃； 电压范围： 车载设备： 直流 65V~185V （内燃机车）； 地面室内设备： 交流 220V±10% 50Hz（工频）；功率范围： 车载设备： ≤150W； 地面室内设备： ≤300W； 湿度范围： 车载设备： 25%~90%（无结露）； 地面室内设备：25%~90%（无结露）； 地面室外设备：25%~90%（无结露）；无线频点： 一对频点，范围450~480MHz；电台功率： 发射功率≤5W 控制距离≥2023米工作范围： 从推峰机车与到达场即将进行解体作业的车列连挂之后开始，直到列车解体完毕为止的整个推送作业过程。
涉及车列解体过程的预先推送作业及主推送作业4．故障判别及排除 设备发生故障时，请您参照本说明书检查如问题不能解决，或碰到其他问题，请您与我们联系：北京蓝峰电设科技有限责任公司：021-46162（路） （市）时间：周一 ～ 周五，8:30～16:30WJ型驼峰无线机车信号系统由下列部件组成：①地面主机②电源/电台箱③地面天线④车载主机⑤车载天线⑥信号机本手册按照上述部件，分别将也许发生的设备故障、故障表现，以及排除方法，逐个叙述①地面主机l 故障表现：主机打开开关后无反映，电源指示灯不亮或风扇不转；因素一：在确认220V输入电源正常、主机电源线连接正常前提下，主机内部的电源损坏的也许性较大；排除： 开主机箱，更换主机电源；因素二：如排除主机电源损坏因素，主机。
