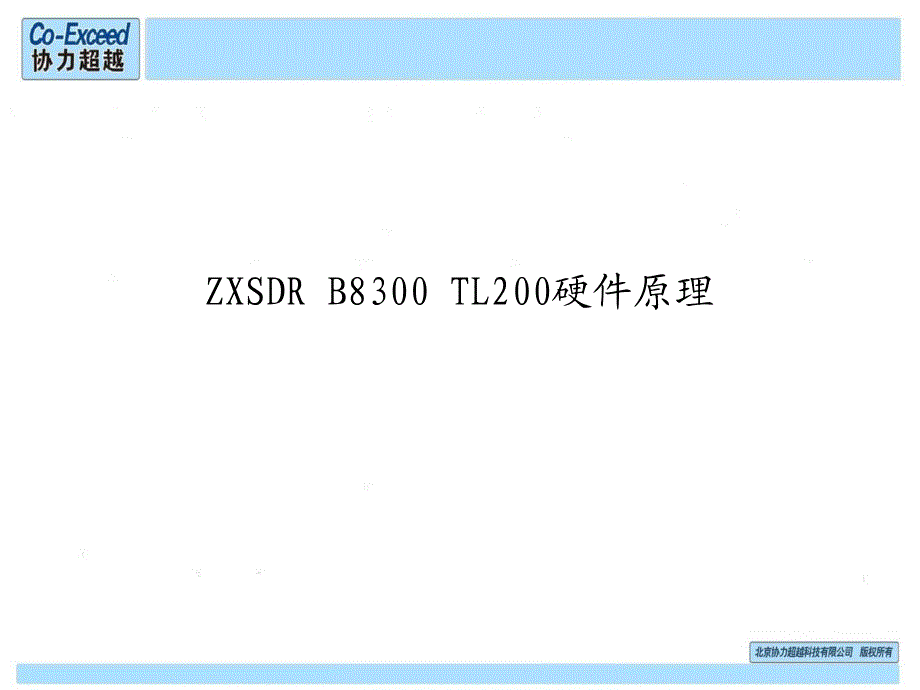

ZXSDR B8300 TL200硬件原理 课程目标 • 了解 ZXSDR B8300的产品特点 • 掌握 ZXSDR B8300的技术指标 • 理解 ZXSDR B8300的软硬件结构 • 掌握 ZXSDR B8300操作维护系统功能 课程内容 eNodeB概述 eNodeB 技术指标 ZXSDR B8300 软硬件结构 ZXSDR B8300操作维护 A-XGP网络架构 eNodeB在 A-XGP网络中的位置 LTE产品组合 HSPA ZTE SDR产品能够适应技术的多样性 HSPA+ LTE 多模 BBU 室外 B8201 多模 RRU R8840/R8962 FEMTO eNB BS8210 多模 BBU 室内 B8200 SDR平台 2xMCPA， MIMO技术 2x40 W TOC 功率 , 35% 功率效率 全 IP传输，提供 IP 到 E1/STM-1的接口 支持对同步运行的多 RAT系统的统一操作和维护 与传统方案相比总用于成本降低 集成 分布式 多模 RRU R8928 多模 BBU 室内 B8300 Multi-mode eNB Outdoor BS8900 Multi-mode eNB Indoor BS8800 SDR的优势 • 中兴 LTE SDR架构能够同时支持 GSM/UMTS/CDMA/LTE几种制式， SDR架构降低运营商的投资和设备维护成本。
SDR的优势 组网简单灵活 投资成本降低 投资风险降低 ZXSDR B8300概述 • ZXSDR B8300基于 SDR统一平台 • 3U机框 • ZXSDR B8300 SDR平台支持包括GSM/UMTS/CDMA/WiMAX/TD-SCDMA/LTE/A-XGP在内的多种标准 • ZXSDR B8300支持平滑升级 • ZXSDR B8300支持多模 ZXSDR B8300的特点 大容量 技术成熟，性能稳定 支持多种标准，平滑演进 紧凑型设计，易于部署 全 IP架构 ZXSDR B8300的功能 完成 UE请求业务的建立，完成 UE在不同 eNB间的切换 eBBU与 eRRU之间通过标准OBRI/Ir接口连接 IP头压缩和加密解密 无线资源管理 UE附着时的 MME选择 路由用户面数据到 S-GW 寻呼消息调度与传输 移动性及调度过程中的测量与测量报告 PDCP\RLC\MAC\ULPHY\DLPHY数据处理 提供 OMC/LMT 提供集中、统一的环境监控，支持透明通道传输 支持单板带电插拔和远程维护 课程内容 eNodeB概述 eNodeB 技术指标 ZXSDR B8300 软硬件结构 ZXSDR B8300操作维护 整机外观 • 体积 : 133.3mm× 482.6mm× 197mm (HxWxD) • 重量： ≤ 9 Kg 技术规格 _容量指标 项目 指标 单块 BPL单板容量 支持 3个 2天线 20M小区或一个 8天线 20M小区 B8300最大容量 最大可支持 300Mbps DL + 150Mbps UL的上下行速率 技术规格 _供电指标 项目 指标 直流 -48V DC： -57V DC ~ -40V DC 交流 220V AC（外置）： 90V ~ 290V， 50Hz： 43Hz ~ 67Hz 技术规格 _接地指标 项目 指标 电阻 ZXSDR B8300 TL200设备安装机房接地电阻应 ≤5Ω 对于年雷暴日小于 20日的少雷区， 接地电阻应小于 10Ω 技术规格 _功耗指标 名称 数量 功耗（ W） BPL 1 45 CC 1 20 PM 1 54 SA 1 4 技术规格 _温湿度指标 项目 指标 环境温度 储存 -55℃ ~ +70℃ 运输 -40℃ ~ +70℃ 室内运行 -5℃ ~ +55℃ 环境湿度 储存 10% ~ 100% 室内运行 5% ~ 95% 技术规格 _接口指标 项目 指标 eBBU-eRRU 基带 -射频接口， SFP（ LC） LMT RJ-45 S1/X2 GE/FE， RJ-45用于连接电口， SFP用于连接光口 GPS 1xSMA EXT ALM 1xRS485， 6+2干接点接口（ 6路输入， 2路双向） 课程内容 eNodeB概述 eNodeB 技术指标 ZXSDR B8300 软硬件结构 ZXSDR B8300操作维护 软件结构 ZXSDR B8300 软件架构分为三层 : • 应用软件层（ application software layer）； • 平台软件层（ platform software layer ）； • 硬件层（ hardware layer）。
硬件结构 B B UR a d i o U n i tS A / S EC CB PR R UE 1G E / F EC l o c kD a t aO B R IS T M - 1R G P SU C I槽位分配 单板 描述 CC 控制与时钟模块 BPL 基带处理模块 SA 现场告警模块 SE 现场告警扩展模块 PM 电源模块 FA 风扇组模块 CC板 _功能 主备倒换功能； 支持 GPS、 bits时钟、线路时钟，提供系统时钟； GE以太网交换，提供信令流和媒体流交换平面； 提供与 GPS接收机的串口通讯功能； 支持机框管理功能； 支持时钟级联功能； 支持配置外置接收机功能 CC板 _外观接口 接口 /按键 说明 ETH0 S1/X2接口， GE/FE自适应电接口 DEBUG/CAS/LMT 级联，调试或本地维护， GE/FE自适应电接口 TX/RX S1/X2接口， GE/FE光接口（ ETH0和 TX/RX接口互斥使用） EXT 外置通信口，连接外置接收机，主要是 RS485、 PP1S+/2M+接口 REF 外接 GPS天线 M/S 主备倒换开关 RST 复位开关 CC板 _指示灯 名称 颜色 含义 说明 RUN 绿 运行指示灯 •常亮：单板处于复位状态 •1Hz闪烁：单板运行，状态正常 •灭：表示自检失败 ALM 红 告警指示灯 •亮：单板有告警 •灭：单板无告警 MS 绿 主备状态指示灯 •亮：单板处于主用状态 •灭：单板处于备用状态 REF 绿 GPS天线状态 •常亮：天馈正常 •常灭：天馈正常， GPS模块正在初始化 •1Hz慢闪：天馈断路 •2Hz快闪：天馈正常但收不到卫星信号 •0.5Hz极慢闪：天馈断路 •5Hz极快闪：初始未收到电文 ETH0 绿 Iub口链路状态 •亮： S1/X2/OMC网口、电口或光口物理链路正常 •灭 : S1/X2/OMC网口的物理链路断 ETH1 绿 Debug接口链路状态 •亮：网口物理链路正常 •灭：网口物理链路断 E0S-E3S/HS - - 保留 BPL_功能 提供与 eRRU的接口； 用户面协议处理，物理层协议处理，包括PDCP、 RLC、 MAC、 PHY； 提供 IPMI管理接口。
BPL板 _外观接口 接口 /按键 说明 TX0/RX0 ~ TX2/RX2 2.4576G/4.9152G OBRI/Ir光接口，用以连接 eRRU RST 复位开关 BPL板 _指示灯 指示灯 颜色 含义 说明 HS - - 保留 BLS 绿 背板链路状态指示 •亮：背板 IQ链路没有配置，或者所有链路状态正常 •灭：存在至少一条背板 IQ链路异常 BSA 绿 单板告警指示 •亮：单板告警 •灭：单板无告警 CST 绿 CPU状态指示 •亮： CPU和 MMC之间的通信正常 •灭： CPU和 MMC之间的通信中断 RUN 绿 运行指示 •常亮：单板处于复位态 •1Hz闪烁：单板运行，状态正常 •灭：表示自检失败 ALM 红 告警指示 •亮：告警 •灭：正常 LNK 绿 与 CC的网口状态指示 •亮：物理链路正常 •灭：物理链路断 OF0～ OF2 绿 光口 0～ 2链路指示 •亮：光信号正常 •灭：光信号丢失 SA板 _功能 风扇告警监控和转速控制； 通过 UART和 CC板通信； 分别提供一个 RS485和一个 RS232全双工接口，用于外部设备监控； 提供 6个输入干接点接口， 2个输入 /输出的干接点接口。
SA板 _外观接口 接口 /按键 说明 RS485/232接口， 6+2干接点接口（ 6路输入， 2路双向） SA板 _指示灯 指示灯 颜色 含义 说明 HS - - 保留 RUN 绿 运行指示灯 •常亮：单板处于复位状态 •1Hz闪烁：单板运行正常 •灭：自检失败 ALM 红 告警指示灯 •亮：单板有告警 •灭：单板无告警 SE板 _功能外观 接口 说明 RS485/RS232接口， 6+2干接点接口（ 6路输入， 2路双向） 6个输入干接点接口， 2个输入 /输出 的干接点接口 SE板 _指示灯 指示灯 颜色 含义 说明 HS - - 保留 RUN 绿 运行指示灯 •常亮：单板处于复位状态 •1Hz闪烁：单板运行正常 •灭：自检失败 ALM 红 告警指示灯 •亮：单板有告警 •灭：单板无告警 FA板 _功能外观 指示灯 颜色 含义 说明 RUN 绿 运行指示灯 •常亮：单板处于复位状态 •1Hz闪烁：单板运行正常 •灭：自检失败 ALM 红 告警指示灯 •亮：单板有告警 •灭：单板无告警 FA功能： • 风扇控制功能和接口 • 空气温度检测 • 风扇插箱的 LED显示 PM板 _功能外观 接口 /按键 说明 MON 调试用接口， RS232串口 -48V/-48VRTN -48V输入接口 OFF/ON PM开关 FA功能： • 输入过压、欠压测量和保护功能； • 输出过流保护和负载电源管理功能。
PM板 _指示灯 指示灯 颜色 含义 说明 RUN 绿 运行指示灯 •常亮：单板处于复位状态 •1Hz闪烁：单板运行正常 •灭：自检失败 ALM 红 告警指示灯 •亮：单板有告警 •灭：单板无告警 典型配置 Module Description Configuration 2天线 1扇区 / 2天线 2扇区 / 2天线 3扇区 8天线 3扇区 8天线 3扇区 + 2天线 3扇区 CC 控制和时钟板 1 1 1 BPL 基带处理板 1 3 4 SA 现场告警板 1 1 1 SE 现场告警扩展板 1 1 1 PM 电源模块 1 1 2 FM 风扇模块 1 1 1 组网 链型组网 星型组网 课程内容 eNodeB概述 eNodeB 技术指标 ZXSDR B8300 软硬件结构 ZXSDR B8300操作维护 性能管理功能 性能管理 测量任务管理 QoS任务管理 性能数据管理 性能KPI 性能图表分析 性能测量报告 告警管理 告警管理 实时监测设备状态 通知用户实时告警。
