变频机室外电压、电流、温度采样电路设计指引

桔****
实名认证
店铺
DOCX
134.85KB
约3页
文档ID:511467113
变频机室外电压、电流、温度采样电路设计指引_第1页
1/3

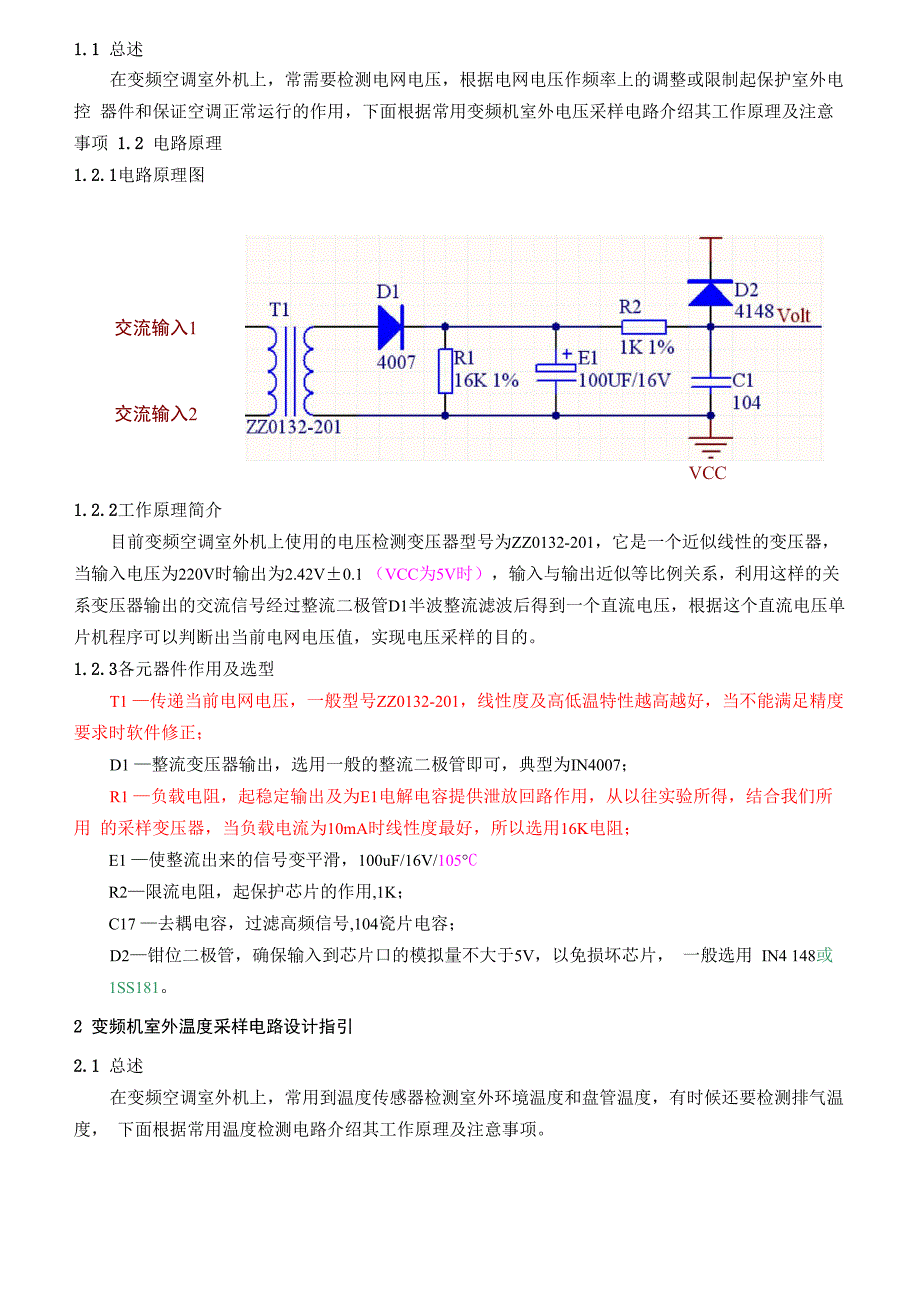

1.1 总述在变频空调室外机上,常需要检测电网电压,根据电网电压作频率上的调整或限制起保护室外电控 器件和保证空调正常运行的作用,下面根据常用变频机室外电压采样电路介绍其工作原理及注意事项 1.2 电路原理1.2.1电路原理图交流输入1交流输入2VCC1.2.2工作原理简介目前变频空调室外机上使用的电压检测变压器型号为ZZ0132-201,它是一个近似线性的变压器, 当输入电压为220V时输出为2.42V±0.1 (VCC为5V时),输入与输出近似等比例关系,利用这样的关 系变压器输出的交流信号经过整流二极管D1半波整流滤波后得到一个直流电压,根据这个直流电压单 片机程序可以判断出当前电网电压值,实现电压采样的目的1.2.3各元器件作用及选型T1 —传递当前电网电压,一般型号ZZ0132-201,线性度及高低温特性越高越好,当不能满足精度 要求时软件修正;D1 —整流变压器输出,选用一般的整流二极管即可,典型为IN4007;R1 —负载电阻,起稳定输出及为E1电解电容提供泄放回路作用,从以往实验所得,结合我们所用 的采样变压器,当负载电流为10mA时线性度最好,所以选用16K电阻;E1 —使整流出来的信号变平滑,100uF/16V/105°CR2—限流电阻,起保护芯片的作用,1K;C17 —去耦电容,过滤高频信号,104瓷片电容;D2—钳位二极管,确保输入到芯片口的模拟量不大于5V,以免损坏芯片, 一般选用 IN4 148或 1SS181。

2 变频机室外温度采样电路设计指引2.1 总述在变频空调室外机上,常用到温度传感器检测室外环境温度和盘管温度,有时候还要检测排气温度, 下面根据常用温度检测电路介绍其工作原理及注意事项2.2 工作原理简介温度传感器RT1 (相当于可变电阻)与电阻R9形成分压,则T端电压为:5*R9/ (RT1+R9),温 度传感器RT1的电阻值随外界温度的变化而变化,T端的电压相应变化RT1在不同的温度有相应的 阻值,对应T端有相应的电压值,外界温度与T端电压形成 对应的关系,将此对应关系制成表格, 单片机通过A/D采样端口采集信号,根据不同的A/D值判断外界温度2.3 各元器件作用电路中, RT 与 R9 组成分压电路;D7与D8为钳位二极管,确保输入T端电压不大于+5V、不小于0VE5 起到平滑波形的作用;R11和C7形成RC滤波电路,滤除电路中的尖脉冲2.4 各元器件选型该电路中各元器件可选择性较大,出于通用性和标准化考虑,各元器件选型标准要求如下:2.4.1选择温度传感器RT1常用温度传感器B值为4100, 25°C时,中心阻值为10K 注意:排气温度传感器的 B 值为 3950 )2.4.2选择分压电阻R9一般选取电阻R9=8.06K,精度1%。

2.4.3 选择钳位二极管 D7 和 D8一般选取二极管4148或1SS181,但并不是所有情况下均需要这两个二极管当RT1引线较短时 可根据实际情况不使用这两个二极管2.4.4 电容 E5一般选用为10uF/16V/105C电解电容,对于温度传感器到控制器有较长引线时,要求使用 100uF/16V/105C 电解电容2.4.5电阻R11和电容C7一般R11为2K电阻,C7为104瓷介电容部分情况下,C7电容击穿后呈短路特性,可能造成控 制器工作不正常C7采用贴片电容时需注意PCB设计,贴片电容焊盘不要使用大片铜皮包围,应采用 线连接,避免由于热胀冷缩造成电容失效3 变频机室外机直流母线电压采样电路设计指引3.1 总述在变频空调室外机上,常常需要检测直流母线侧的电压值,下面根据常用直流母线P端)电压检测电路介绍其工作原理及注意事项1M/1W 111 11 11 1+ E31 + F4680uF/400V3.2 工作原理简介如图所示,Rl、R2和R11构成分压电路,因此,R11两端的电压值=P端电压* R11/(R1+R2+R11);Rl、R2、R11的阻值是固定的,所以R11两端的电压就随着P端电压的变化而变化,芯片通过检 测R11两端的电压就可以推算出P端电压的大小。

原理图中的680u/400V的高压电解电容仅作参考, 具体选用哪种规格的应根据实际电路的纹波电流大小和电路电压来确定)3.3 各元器件作用R1、R2和R11构成分压电路,主控芯片通过检测R11两端的电压值来计算直流母线P端的电压;R8 是限流电阻;D11 为钳位二极管,防止信号线上的电压过高或过低,损坏芯片口;E8、 C8 为滤波电容,滤掉信号线上的杂波;3.4 各元器件选型3.4.1 R1、R2选用高稳定性的氧化膜电阻或者玻璃釉电阻,功率1W,阻值1M,精度2%以上,耐压 500V 以上3.4.2 R11选用5.1k的金属氧化膜电阻,精度1%以上;或者相同精度的贴片电阻3.4.3 R8选用1/6W, 1k的碳膜电阻或者0805封装的贴片电阻,精度5%以上3.4.4 D11 选用 1SS226 或者两个 1N41483.4.5 C8 选用 0.1uF 的瓷片电容或贴片电容E8选用47 uF /16V/105°C的电解电容。
