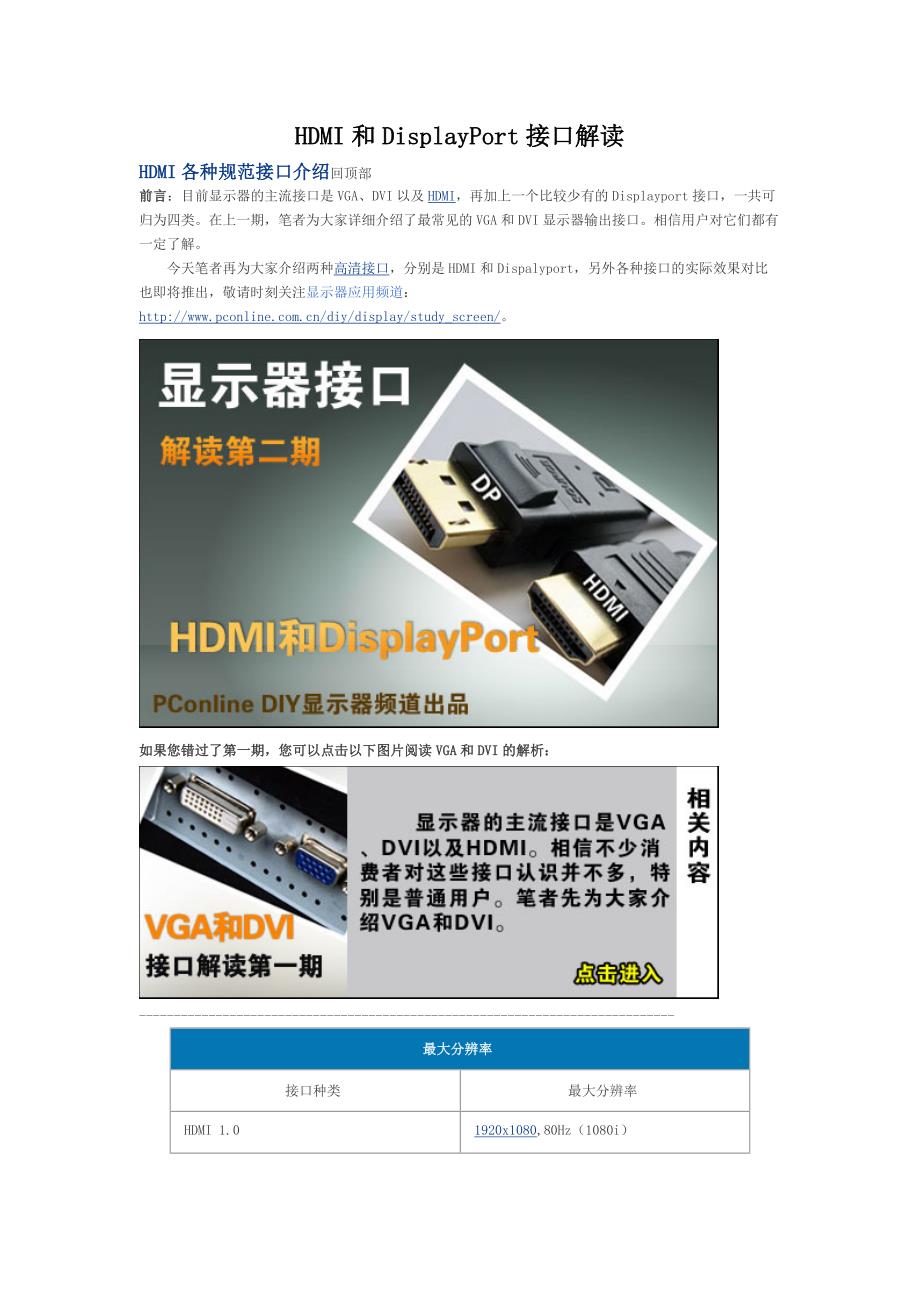

HDMI和DisplayPort接口解读HDMI各种规范接口介绍回顶部前言：目前显示器的主流接口是VGA、DVI以及HDMI，再加上一个比较少有的Displayport接口，一共可归为四类在上一期，笔者为大家详细介绍了最常见的VGA和DVI显示器输出接口相信用户对它们都有一定了解 今天笔者再为大家介绍两种高清接口，分别是HDMI和Dispalyport，另外各种接口的实际效果对比也即将推出，敬请时刻关注显示器应用频道： 1.01920x1080,80Hz（1080i）HDMI 1.11920x1080,80Hz（1080i）HDMI 1.21920x1080,80Hz；1920x1200,70Hz（1080P）HDMI 1.2a1920x1080,80Hz；1920x1200,70Hz（1080P）HDMI 1.3（目前主流）2560x1440,90Hz；1920x1080,165HzHDMI 1.43840×2160 24Hz/25Hz/30Hz；4096×2160 24HzDisplayPort 1.0 2560x1600；2048×1536DisplayPort 1.12560x1600；2048×1536DisplayPort 1.23840×2160 30Hz；4096×2160DisplayPort 1.33840×2160 30Hz；4096×2160-----------------------------------------------------------------------------学习时间：1080i：就是1920x1080分辨率。
不过这种高清图像是隔行显示的每一个奇数行图像都在每一偶数行图像后面显示出来，当然图像就不会那么平滑1080i适于表现纪录片和野生动物等题材，但是不是那么适合播放运动和电影类的内容1080P：也是1920x1080分辨率和1080i的区别就在于1080p不是隔行扫描的每一线都同时表现在画面上，因此比隔行扫描电视更加的平滑这是更高的高清标准备注：高清信号本身包括1080i和1080P两种，而对于平板电视而言，即使是接收的是1080i信号，本身也具有去隔行电路，可以将隔行信号处理为逐行信号，否则平板电视无法显示图像，因此平板电视可以认为都是逐行的所以HDMI 1.0和1.1标准早已不适用已被停止沿用了HDMI接口介绍： HDMI（High－Definition Multimedia Interface）又被称为高清晰度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口HDMI接口由Silicon Image美国晶像公司倡导，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家著名的消费类电子制造商联合成立的工作组共同开发的各HDMI接口规范版本号/发布日期信号频率数据带宽对比上一代规范备注1.0（2002年12月）165MHz4.95Gbps原始标准，最近已基本淘汰已废弃1.1（2004年5月）165MHz4.95Gbps增加DVD-Audio支持等已废弃1.2（2005年8月）165MHz4.95Gbps增加SACD音频支持等已废弃1.2a（2005年12月）165MHz4.95Gbps增加兼容性认证等要求极少使用1.3（2006年6月）340MHz10.2Gbps提高通讯带宽，增加TrueHD和DTS-HD音频支持等主流1.4（2006年6月）340MHz10.2Gbps以太网络通道/音频回传通道/3D功能/支持4Kx2K分辨率/色彩空间的扩展外国牌子常用 由于1.0到1.2a的版本已经很少使用。
这里就详细介绍一下现在主流的1.3以及即将成为主流的1.4规范HDMI 1.3对比HDMI 1.2优势：1、速度更快：虽然HDMI 1.2 已具有足够的带宽支持大部分现有的HDTV 格式，但是HDMI 1.3 却将其单链接带宽提高到340 MHz (10.2 Gbps) 以支持将来 HD 显示设备的需要，例如更高的分辨率、深色和高帧率2、深色：HDMI 1.3 支持 30 位、36 位和 48 位（RGB 或 YCbCr）色深，可极好地表现十亿种颜色的空前细致的画面，而之前HDMI规范版本的色深最高为24 位3、色空间更宽：HDMI 1.3 新增了对“xvYCC”色彩标准的支持，它去除了现有色空间的限制并使得人眼可以观看任何色彩的显示4、音频同步：HDMI1.3 加入了自动音频同步的功能，使设备能完全精确且自动地执行同步5、新型 HD 无损音频格式： 除HDMI 支持高带宽的未压缩数字音频和所有现有的压缩格式（例如 Dolby® Digital和DTS®）的现有性能外，HDMI 1.3 还新增了对新型无损压缩数字音频格式 Dolby TrueHD和DTS-HD Master Audio™的支持。
HDMI 1.4对比HDMI 1.3优势：1、以太网络通道：HDMI 规格1.4在缆线中增加了数据通路, 来达成双向高速的传送有此功能的设备在连结后，将可用以太线100Mb/秒的速度发送和接收数据, 并使这些设备立即成为IP基础的设备HDMI以太网络通道可让集成互联网功能的HDMI设备，无需使用其他以太网络线缆，即可与其他HDMI设备共享其互联网连线此一新功能同时也提供HDMI设备间共享内容所需的互连架构2、音频回传通道：最新规格中增加了一个音频通道，可减少处理与重放上传音频时所需的缆线数目高清电视在直接接收音视频内容时，此一新增的音频回传通道，可让高清电视不需增加其他缆线，直接使用HDMI缆线传送音频流至A/V接收机3、HDMI 3D功能：规格1.4版为HDMI设备定义了常见的3D格式与分辨率，此规格将家用3D系统的输入/输出部分加以标准化，规范的分辨率最高达到双通道1080p4、4096×2160分辨率：最新规格让HDMI设备可支持四倍于1080p分辨率的HD分辨率新规格支持4096×2160分辨率，使得HDMI界面得以用许多数字影院所采用的同等标准分辨率的内容传输5、对色彩空间的扩展支持：HDMI技术现可支持专为数字摄像机设计的色彩空间。
具有HDMI功能的显示设备在可支持sYCC601、Adobe RGB与AdobeYCC601后，连接数字摄像机时即可显示更为正确的逼真色彩2HDMI现状和HDMI各种线材区别回顶部HDMI 1.3和1.4的现状： 目前大部分显示器和液晶电视采用的标准依然是HDMI 1.3外国品牌的液晶电视多数采用HDMI 1.4，外国品牌的3D电视也采用1.4，而国内一般采用1.3当然，对于3D画面来说，1.4要比1.3要好HDMI1.4的兼容性问题： HDMI 1.4的线可以向下兼容HDMI 1.3的设备接口（需要转接头），但性能会降回1.3的性能但HDMI 1.4的设备接口，就不能用1.4以下版本的线所以大家选购产品的时候注意了，选购的话尽量买HDMI 1.4的线HDMI接头种类： HDMI Type A：总共有19pin，为最常见的HDMI接头规格，相对等於DVI Single-Link传输在HDMI 1.2a之前，最大能传输165MHz的TMDS，所以最大传输规格只能在於1920x1200,60Hz HDMI Type B：总共有29pin可传输HDMI A type两倍的TMDS资料量，相对等于DVI Dual-Link传输，用于传输高分辨率(WQXGA 2560x1600以上)。
HDMI Type C（最常见）：总共有19pin, 可以说是缩小版的HDMI A type，但脚位定义有所改变是目前市场比较常见的常常有人称为该规格为mini-HDMI，这可算是自行胡乱创造的名称，实际上HDMI官方并没此名称） HDMI Type D：俗称Micro HDMI 是定义为HDMI 1.4版本的，保持hdmi标准的19pin .但是尺寸与微型USB的接口差不多，尺寸为2.8 mm × 6.4 mm，比Type C（2.42 mm × 10.42 mm）小很多，主要应用在一些小型的移动设备上，如，MP4等等，目前中高端的显卡都会沿用3DisplayPort接口介绍及优缺点总结回顶部DispalyPort介绍：DisplayPort DisplayPort是由视频电子标准协会（VESA）批准的接口规范DisplayPort无需版权费，旨在若干领域跃过DVI和HDMI这两种接口技术DisplayPort利用了目前工作速率为2.5Gbps的PCI Express的电气层，可获得四条通道总共多达10.8Gbps的带宽DisplayPort将在传输视频信号的同时加入对高清音频信号传输的支持，同时支持更高的分辨率和刷新率各DP接口规范版本号/发布日期数据带宽对比上一代规范备注1.0（2006年5月）10.8Gbps原始规范已废弃1.1（2008年11月）10.8Gbps支持HDCP 1.3/支持DisplayPort内容保护/确保PCI-E设计兼容性/支持DVI、HDMI和DP的各种设备共享一个通用的密钥极少使用1.2（2009年12月）21.6Gbps提升带宽/支持3D/支持多流/支持Mini-DisplayPort/音频技术增强主流1.3（2011年2月）21.6Gbps降低了系统功耗并延长了便携式设备的使用寿命估计2012年正式面世 由于1.0的版本已经废弃，1.1版本已经是非主流产品。
所以这里就详细介绍一下现在主流的1.2以及准备正式面世的1.3 DisplayPort 1.2对比1.1的优化有：1、每个信道的数据传输率翻番到5.4Gbps，总带宽最高可达21.6Gbps，能大大提升显示分辨率、色深、刷新率、多显能力，支持全高清120Hz 3D立体显示、3840×2160×30bpp分辨率、4K×2K四倍全高清分辨率、高色彩范围等等2、支持多流(multi-streaming)，只需一根数据线即可传输多个独立的未压缩视频和音频流，满足受保护内容播放和3D游戏等高性能应用，可配置为单链式或者中央式举例来说，DP 1.1a只能支持一台显示器设置为2560×1600 @ 60Hz，DP 1.2能支持两台这种显示器，或者四台1920×1200，而且都是一根线缆3、支持高速双向数据传输，可在标准DP数据线内传输USB 2.0或者以太网数据AUX通道的最大数据传输率从1Mbps直接提升到720Mpbs，可满足USB 2.0带宽需要，支持从/向显示器传输USB数据(Display USB)，以及标准以太网数据4、支持Mini-Di。
