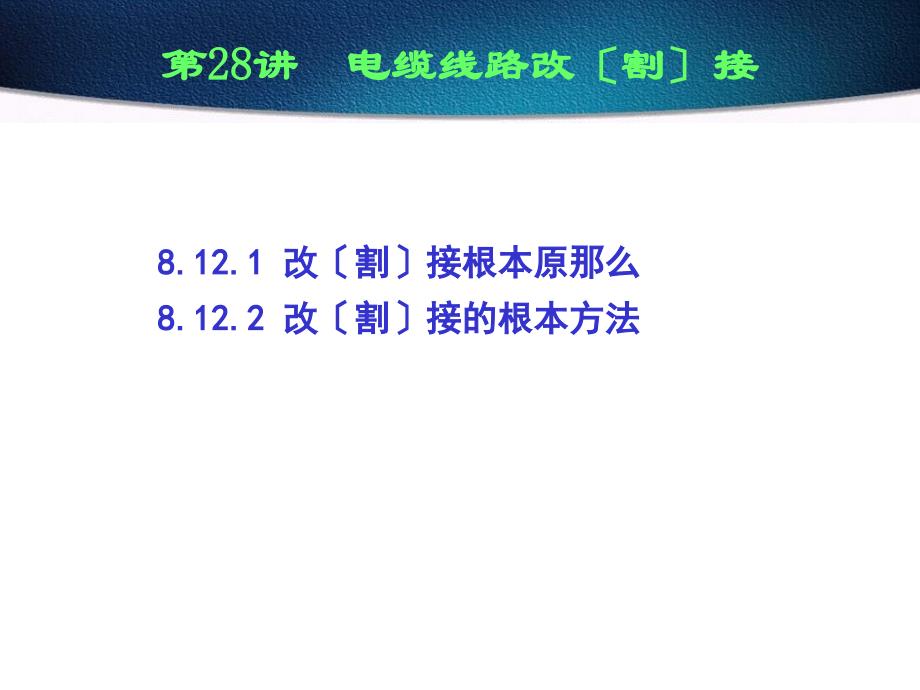

8.12.1 改割接根本原那么 8.12.2 改割接的根本方法 第28讲 电缆线路改割接1. 施工人员必须掌握设计要求，摸清新旧设备情况，研究确定平安、迅速、高质量的施工步骤和方法2. 施工以不影响用户通话为原那么，在改接用户线之前，须事先和有关方面联系，为确保其通讯不阻断，必要时应确定改线时间，按时进行改线3. 对专线、中继线、复用设备线对、数字传输线对及重要用户线对割接改线时，不得任意将a、b线颠倒，并要采用复接改线法，以防止通信中断在对号时需串一个12uF的电容4. 测量室及局外的改线点，必须相互配合，以免发生接错等障碍事故8.12.1 改割接根本原那么5. 对所设置的新电缆及设备，须经严格的检验测试及验收，完全符合技术标准要求后，方可进行改接6. 电缆线路工程竣工验收工作必须执行部颁?邮电根本建设竣工验收方法?的规定7. 在MDF上所布放的聚氯乙烯0.5mm2跳线，线间不得有接头8. 不得同时在同一条电缆上设立多处改线点，尽量减少临时措施，以防止发生因改线施工造成的人为障碍8.12.1 改割接根本原那么1. 局内跳线改接 2. 局外电缆芯线改接 3. 局外分线盒箱内移改皮线4.调区改线 5.新旧局割接 8.12.2 改割接的根本方法 新旧纵列与横列构成环路如以下图所示。
改线时先上好新纵列保安器，使局外新旧电缆或分线设备成环路，听一对改一对测试无误后，再正式绕接跳线并撤除旧跳线1.局内跳线改接1环路改接法 如以下图所示，先布放好新跳线位置，并连接好新纵列，上好保安器改线时，与局外配合同时改动，横列上切断旧跳线，改连新跳线这种方法只适用于少量普通用户线对1.局内跳线改接2直接改接法 将新电缆布放到两处改接点，新、旧电缆对好号后，切断一对改接一对，短时间地给用户阻断通话采用这种方法时，新旧芯线对号必须准确，改线各点要密切配合，同时改接此种方法改接，适用一般的用户2.局外电缆芯线改接 切断改接法 见以下图，将新电缆布放到改接点，新旧电缆对好号后，先利用HJK4或HJK5扣式接线子进行搭接，然后再剪断要撤除的旧电缆芯线此种方法适用于较小对数电缆的改接，特别适用于个别重要用户的改接2.局外电缆芯线改接 扣式接线子复接改接法模块复接割接方法复接时不影响用户通话，不影响业务开展装机，割接时障碍极少，平安可靠此种方法适用于大对数电缆的割接割接的步骤如下：.电缆的对号 2.局外电缆芯线改接 模块式接线子复接改接法A. 在复接点有原有电缆塑缆接头对号的要求：a. 在原接口处与旧电缆局方竖列线序或交接箱端子板线序对号应用感应对号器对号或利用模块测试孔对号，不得损伤芯线绝缘层。
b. 在原接线模块上写有线序号的也应复对号c. 对旧号时，竖列线序号或交接箱端子板线序与模块出线色谱一致时可在模块上写好线序，以便复接用如模块上已有线序号时，只做好复对号的标记，可不作临时编线d. 竖列线序号与模块线序不一致时，可采用临时编线编篦子的方法 2.局外电缆芯线改接 模块式接线子复接改接法B. 在复接点没有原有电缆塑缆接头时的塑缆对号要求a. 在复接点的旧电缆处把电缆开长1.3m，剥去电缆外护套，将旧电缆的将被撤除端余弯向复接点处拉过约80cm，使电缆芯线成U形弯见以下图 2.局外电缆芯线改接 模块式接线子复接改接法b. 对旧号采用临时编线的方法编篦子，以一个根本单位25对一编，同时挂标牌写明线序号C. 根据设计对新电缆进行对号注：假设对一条旧电缆中的一局部进行更换，那么应在两割接点都应与旧电缆局方竖列线序或交接箱端子板线序进行对号安装好模块机 2.局外电缆芯线改接 模块式接线子复接改接法.按以下图进行复接2.局外电缆芯线改接 模块式接线子复接改接法第一步：在接线头耐压底板上装好接线模块的底座深黄色，按色谱放入新电缆的线对注意A线在左，B线在右，用检查梳检查有无放错线位的第二步：装好接线模块的本体带刀片的，深黄色在下、乳白色在上，放入旧电缆利旧端的线对，用检查梳检查有无放错线位的。
第三步：在用户方向的线对上装好复接模块蓝色朝下，乳白色朝上，再放入旧电缆撤除端的线对，用检查梳检查有无放错线位的，最后装好接线模块的上盖乳白色2.局外电缆芯线改接 模块式接线子复接改接法第四步：装好手压泵头，位置端正，关紧泵气阀，手握泵柄下压数次至听到二次声音，将切断的余下线头轻轻拉下，拉开泵气阀拆去泵头在模块上写线序号，便完成了25对根本单位的复接按照以上四步，将所有的线对全部复接后再进行套管的封合 待所有的割接工作完成后，再撤除旧电缆其步骤为：第一步：翻开接头套管第二步：使用模块开启钳，将复接模块的上盖开启，把要撤除的旧电缆线对从卡接刀片中拆下，撤除复接模块，再将模块上盖盖好，用手压钳压紧重复此步动作，直至将所有复接模块拆完第三步：撤除旧电缆，将接头重新封合好 2.局外电缆芯线改接 模块式接线子复接改接法3. 局外分线盒箱内移改皮线 1剪断移改 当用户无通话时，自旧分线盒箱拆下皮线，连在新分线盒箱内2复接后移改，如以下图3爬杆皮线采用装新拆旧的更换方法改接 3. 局外分线盒箱内移改皮线 1剪断移改 2复接后移改以环路改接为主 调查现场用户分布情况，确定改入分线设备位置不能任意改变用户号码。
绘填配线表和改线簿 布放跳线，一端在纵列端子上绕接，另一端引至横列前，导线临时绕接在端子上，然后新旧纵列对号核对无误 局外改连用户引入线时，通知局内在新列上上好保安器，通话或听测，确定无误即改下线 局外每改完一个分线盒箱，应通知测量员拆旧列保安器，叫测用户，测好后即可撤除旧跳线，正式绕接新跳线 4.调区改线 1新建配线区更换分线盒箱把旧分线盒箱拆离原位并临时吊在钢线上或电杆上，装钉新分线盒箱并对号编线拆旧接口，至局内交接箱对号核对原芯线如果扩大线序，应对出设计编排的新线序按对好的线序顺序改接，当改接使用线对时，局内跳线交接箱跳线、接口内的芯线、引入线同时改动全部改完通知测量台测试，测试后才能封焊4.调区改线 2调改线序换电缆更换配线电缆调查现场用户下线分布情况，填制配线表及改线簿根据调查的结果，在新架设的电缆上编排线序和安装分线盒箱并进行一次绝缘及气压试验，符合要求才能与旧电缆改接在旧电缆改线点开接口，至局或交接箱对号编线分线盒箱的线序不变时，接口与引入线同时改线分线盒箱的线序有变动时，必须由局内列上或交接箱端子、接口及分线盒箱三处同时改线有时在接口内先临时复接上，然后再改跳线及下线，以减少影响通话时间 4.调区改线 2调改线序换电缆 如果旧电缆离新局较远，那么应设联络电缆或通过中继光缆调线。
如以下图所示，首先布放好联络电缆，将塑料芯线头绕缠在纵列端子板上，然后在改接点改接电缆待开通时，拔掉旧局纵列上的保安器，去掉新局横列上的绝缘片假设无障碍可撤除联络电缆5. 新旧局割接 1环路割接方法 如果旧电缆距离新局很近，可以不设联络电缆 一般施工步骤如下： 按以下图所示，布设好临时电缆和临时列，把使用的线对连好跳线在新局的横列上嵌入绝缘片，纵列上好保安器 5. 新旧局割接 1环路割接方法剥开新旧电缆至局内对号编线在两改接点同时进行改接应当注意新旧电缆芯线头不得有混线、地气现象开通时，新局横列拆绝缘片，旧局拔除保安器，假设无障碍即可撤除临时设备 5. 新旧局割接 1环路割接方法 此种割接方法是应用较广泛的割接方法之一如以下图所示，由新局引出电缆与旧电缆进行临时复接开通时，新局拆绝缘片，旧局嵌入绝缘片或拉电闸开通后假设无障碍便可排除复接线作正式接续，并撤除不用的设备 5. 新旧局割接 2临时复接割接方法 在旧配线区中，新配线电缆已全部布设完毕，开通后改用新分线设备，撤除旧分线设备时采用如以下图所示5. 新旧局割接 3引入线复接割接法割接步骤： 将新旧分线设备的有关端子复接 拆下旧分线设备的用户皮线，改由新设备引入。
新局内布好跳线，上好保安器，但其横列应嵌入绝缘片 开通时新局横列拆绝缘片，旧局纵列拆保安器开通后假设无障碍撤除复接线及旧设备5. 新旧局割接 3引入线复接割接法 局内跳线改接根本方法 局外电缆芯线改接根本方法 局外分线盒箱内移改皮线根本方法 调区改线根本方法新旧局割接根本方法本讲小结 l 简述扣式接线子复接改接法 l 模块式接线子复接改接法 l 简述新旧局割接中临时复接割接方法 习题。
