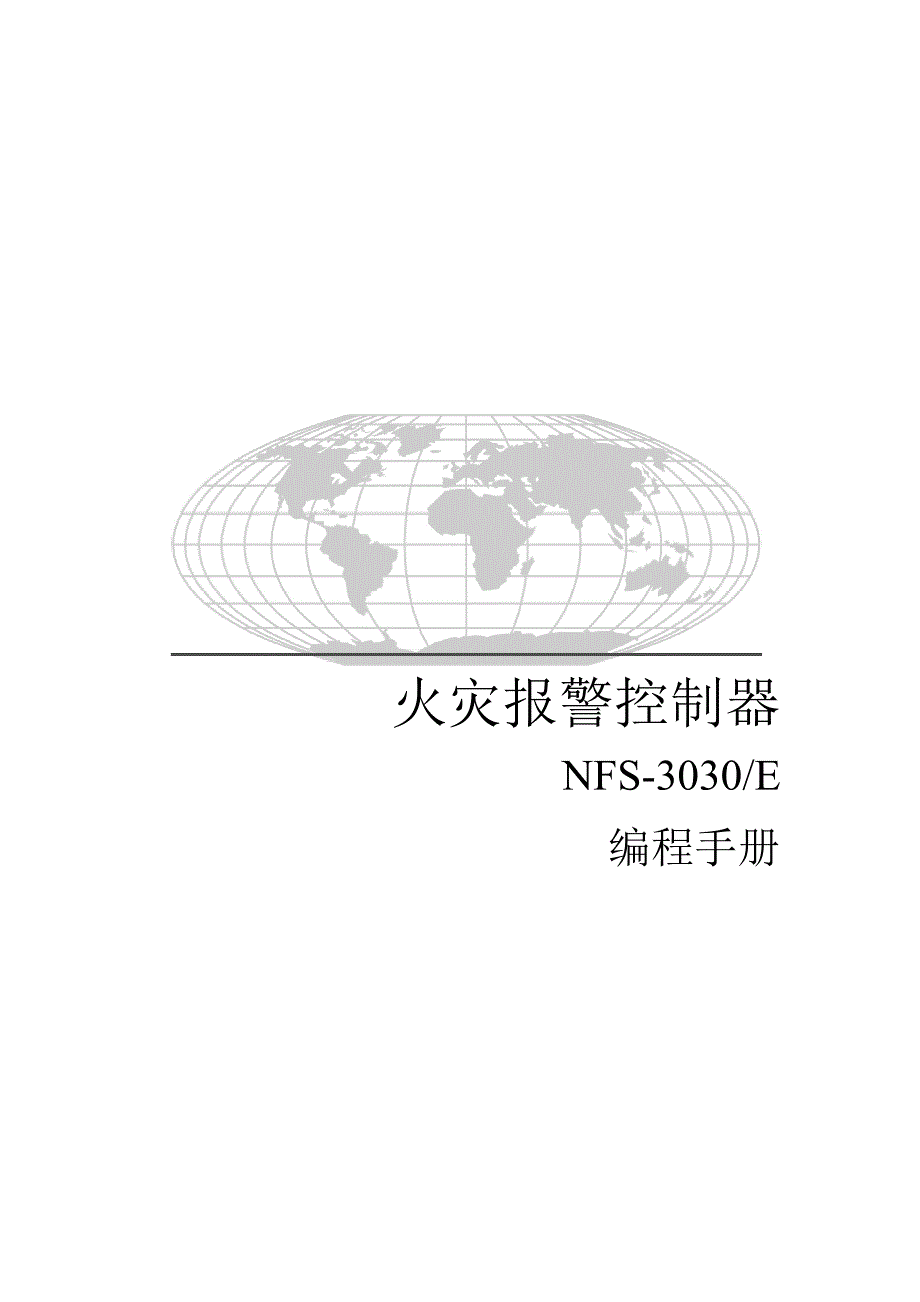

火灾报警控制器NFS-3030/E编程手册目 录第一章 概述 51.1 关于本手册 51.2 辅助信息 51.3 控制器介绍 61.3.1 特点 61.4 操作菜单和编程界面 61.5 根本流程 71.6 开始 71.6.1 改变密码 7第二章 主菜单 102.1 事件记录显示 102.2 多事件列表 102.3 历史事件显示〔历史选择菜单〕 102.4 读状态 102.5 编程/改变状态 112.6 打印机功能 11第三章 编程 123.1 综述 123.2 控制器编程 123.2.1 控制器编程菜单〔1〕 133.2.2 网络参数 133.2.3 控制器设置 143.2.4 控制器定时〔菜单1〕 163.2.5 控制器计时器 Panel Timers〔菜单2〕 173.2.6 LCD编程 183.2.7 ACS 编程 183.2.8 监控 203.3 控制器编程菜单〔2〕 213.3.1 修改密码 213.3.2 每周时间设置〔Weekly Occupancy Schedule〕 213.3.3 回路配置 223.3.4 用户自定义动作说明信息 233.3.5 事件记录 243.3.6 假日菜单 243.4 点编程 253.4.1 探测器点 263.4.2 模块点 303.4.3 多线制回路模块 333.4.4 普通区 353.4.5 释放区 363.4.6 逻辑区 373.4.7 故障区 403.5 删除菜单 403.6 自动编程菜单 413.6.1 在程序中添加/删除设备 413.6.2 确认菜单 42第四章 改变状态 474.1 屏蔽/使能点选择 474.2 屏蔽/使能 484.3 探测器灵敏度 484.3.1 灵敏度选择 494.4 去除校验计数值 504.5 去除历史纪录 504.6 步行测试 514.7 编辑时间/日期 544.8 控制ON/OFF点选择 554.8.1 控制器关 554.8.2 控制开 56第五章 效劳菜单 575.1 版本信息 575.2 Power-up 界面 595.3 LCM下载菜单 595.4 下载 605.5 应用故障界面 61附录A：菜单层次 62附录B：释放应用 65B.1 释放区 65B.2 NFPA释放应用 65B.3 停止开关 66B.4 其它 83附录C：特殊区 85C.1 预告和正相报警序列〔PAS〕 85C.2 控制器电路输出编码功能 86附录D：AWACSTM应用 87D.1 AWACS概述 87D.2 AWACS特征 87D.3预警 90D.4 探测器灵敏度设置 91D.5 探测器状态显示 93附录E：CBE、区和等式 97E.1 区 97E.2 等式 97附录F：探测器初始化 102F.1概述 102F.2一个探测器被另一个不同类型的探测器替换 102附录G：类型代码 103G.1什么是类型代码 103G.2选择类型代码 103G.3输入设备类型代码 103G.4输出设备类型编码 105附录H：系统故障 107术 语 表 1101 第一章 概述1.1 关于本手册以下是小心、警告和注意的标识符号。
小心：关于能引起编程错误、运行错误、设备损坏的信息警告：关于控制器损坏、程序丧失、器件损坏的信息注意：以突出方式在段落前边或后边表达的信息或图表1.2 辅助信息以下图表列出了关于NFS-3030和可选部件的附加信息文件〔手册〕NOTIFIER图表 文件〔DOC-NOT〕是当前的修订版，文件副本在每一个NOTIFIRE 包装箱信息 位置 编号安装 NFS-3030安装手册 51330编程 NFS-3030编程手册 51344主供电电源 AMPS-24E 51907SLC接线说明 SLC接线手册 51253离线编程 VeriFireTM工具光盘帮助文件 VERIFIRE-TCD兼容设备 兼容设备文件 15378告警器 告警器控制系统 15842告警器固定模块 15048ACM-8R告警器控制模块 15342LCD-80手册 15037告警器LDM系列指示灯 15885SCS烟雾管理系统 15712NCA告警器网络控制手册 51482RPT-485W/RPT-485WF EIA-485 告警器通讯接口 15640备电，充电器 ACPS-2406安装手册 51304APS-6R使用说明手册 50702CHG-120电池充电器手册 50641FCPS-24 区域充电器/电源手册 50059机箱&底盘 CAB-3/CAB-4机箱安装使用说明 15330接收器&发送器 DPI-232手册 51499XP5系列手册 50786音频报警系统& XPIQ手册 51013音频疏散系统 VEC25/50手册 50686音频报警系统手册 51252RM-1系列远程麦克风使用说明 51138ACT-2使用说明 51118网络系统 Noti.F手册版本4.0和更高版本 51584NCM-W/F使用说明 51533NCS ONYX™网络版本4.0和更高版本 51658 表1.1辅助文件1.3 控制器介绍NFS-3030是一个具有多种功能的智能火灾报警控制系统〔FACP〕。
NFS-3030/E有两个根本配置选项，配置如下： 配带一个显示/键盘单元，通过它可以编程和查看选择 没有显示键盘本手册讲述了显示/键盘的使用方法非显示模式在NFS-3030系统上没有安装键盘/显示单元时，控制器通过远程告警器控制，需要 VeriFireTM编程软件进行编程无显示的控制器在电路板上有四个按钮，这四个按钮是效劳级别开关，主要用于本地操作这些按钮中，标有ACK的是确认按钮，SIGSIL是消音按钮，SYSRST是系统复位按钮，LAMP TEST是灯检按钮这些按钮主要是安装者使用，如果可能， 操作员将利用一个远程告警器来实现这些功能电路板上的LED状态指示灯和显示/键盘单元上的一样〔根据NF3030/E操作手册〕1.3.2 特点 包括以下可编程特点： 易于使用——对控制器编程无需特殊的软件技能 本地编程——可直接由控制器的键盘编程，减少了安装时间 PC编程——可通过PC输入较长的信息，在PC和控制器之间传输编程数据 自动编程功能——自动探测新安装的可编址器件，允许快速安装 平安——使用密码登陆控制器，保护程序平安 超大显示屏幕——每屏可显示640个字符，16行×40字符1.4 操作菜单和编程界面主菜单〔根据表2.1〕包含不同的子菜单和各种编程功能。
通过键盘按键来选择不同的功能和菜单附录A：包括各级菜单，通过附录A可以了解所有的各级菜单可使用键盘或特殊功能键来增加或删除个显示区域的信息可通过键盘上的方向键来对不同显示区域进行操作屏幕上的信息选择可通过重复按相关键或键盘/显示器上的前一个/后一个键来实现按屏幕上的BACK键将退回上一层菜单而不保存当前信息按“ACCEPT〞键将保存当前登陆信息可退至上一层菜单，也可根据屏幕上的相关说明执行其他功能当FACP不能读取地址〔也就是说，进入该点的编程而实际这点并不存在〕，那么屏幕上将会显示“ERROR〞几秒钟，然后返回进入该点的菜单发生这种情况时，用户需要检查输入是否有误，并观察该点的状态1.5 根本流程如果是首次编程或重要改变或增加一些设备，请使用下面推荐的编程顺序，防止发生错误而浪费时间 记录下系统中每一个探测器、模块、告警器和软件分区的精确信息，注意软件的类型对于播送系统，还需要注意AMG告警器点的命令控制器的编程可以在安装完毕上电后使用VeriFire Tools™下载到控制器 安装和上电步骤参见火灾报警控制器的操作手册所有系统底板必须物理安装 在编程前阅读本手册 使用密码登陆或更改系统密码。
输入控制器和网络参数 编程所有器件并全面测试整个系统步行测试功能通常用来测试器件和编程 将程序打印留做备份 使用VeriFire Tools™工具将编好的程序上载保存1.6 开始系统硬件安装完毕后，即可以开始编程用户可在任何时间〔除存在未确认的当前火警〕编程为了系统的平安，应在开始时修改默认密码1.6.1 改变密码NFS-3030有两个密码等级：管理员和用户只有一个管理员账户，可以进入所有的 系统程序共可设置9个用户账户，均可进入程序改变屏幕或改变状态屏幕用户不能改变其他或自己的密。
