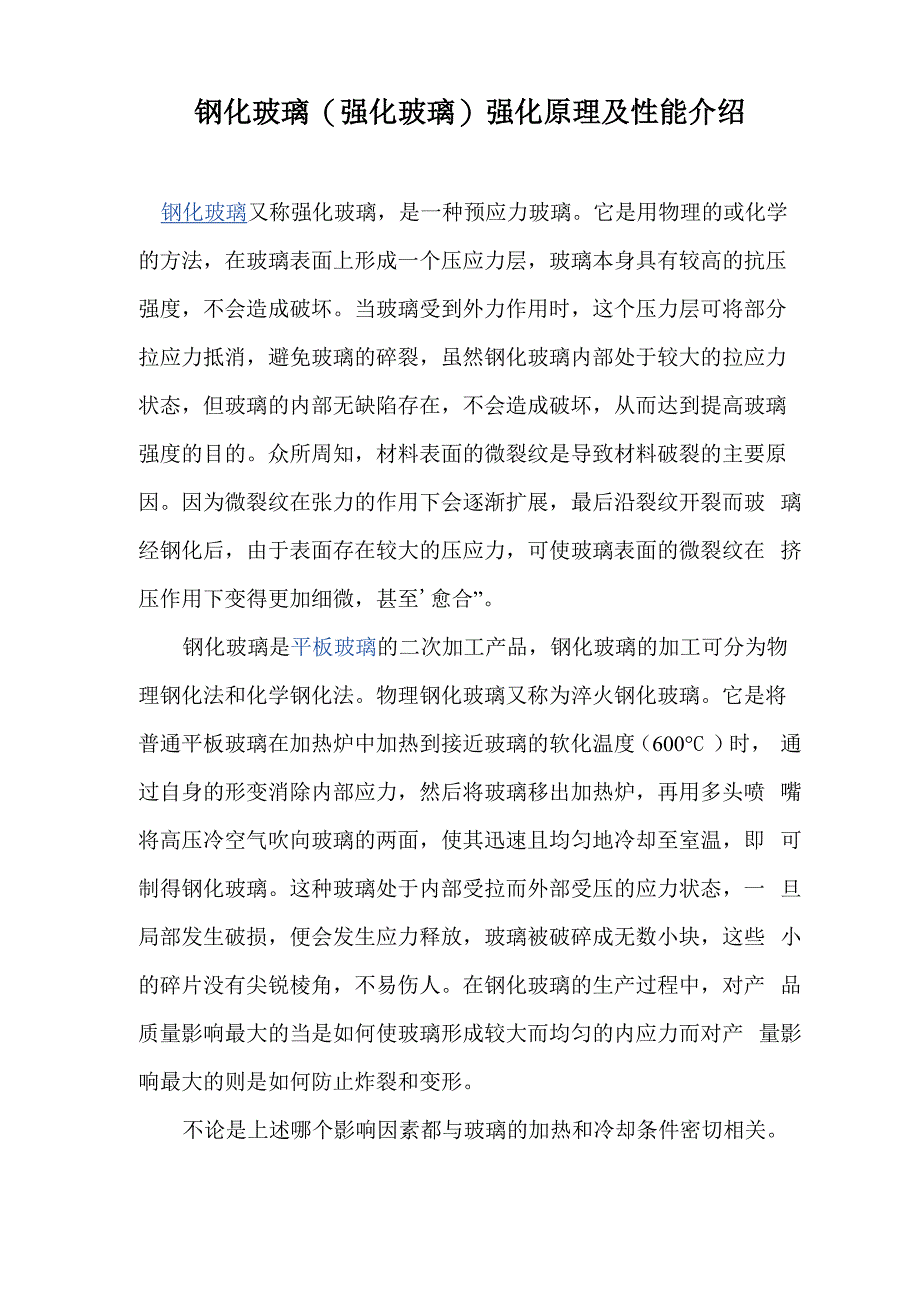

钢化玻璃（强化玻璃）强化原理及性能介绍钢化玻璃又称强化玻璃，是一种预应力玻璃它是用物理的或化学 的方法，在玻璃表面上形成一个压应力层，玻璃本身具有较高的抗压 强度，不会造成破坏当玻璃受到外力作用时，这个压力层可将部分 拉应力抵消，避免玻璃的碎裂，虽然钢化玻璃内部处于较大的拉应力 状态，但玻璃的内部无缺陷存在，不会造成破坏，从而达到提高玻璃 强度的目的众所周知，材料表面的微裂纹是导致材料破裂的主要原 因因为微裂纹在张力的作用下会逐渐扩展，最后沿裂纹开裂而玻 璃经钢化后，由于表面存在较大的压应力，可使玻璃表面的微裂纹在 挤压作用下变得更加细微，甚至'愈合”钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物 理钢化法和化学钢化法物理钢化玻璃又称为淬火钢化玻璃它是将 普通平板玻璃在加热炉中加热到接近玻璃的软化温度（600°C ）时， 通过自身的形变消除内部应力，然后将玻璃移出加热炉，再用多头喷 嘴将高压冷空气吹向玻璃的两面，使其迅速且均匀地冷却至室温，即 可制得钢化玻璃这种玻璃处于内部受拉而外部受压的应力状态，一 旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些 小的碎片没有尖锐棱角，不易伤人。
在钢化玻璃的生产过程中，对产 品质量影响最大的当是如何使玻璃形成较大而均匀的内应力而对产 量影响最大的则是如何防止炸裂和变形不论是上述哪个影响因素都与玻璃的加热和冷却条件密切相关当玻璃均匀加热到钢化温度后骤然冷却时，由于内外层降温速度的不 同，表层急剧冷却收缩，而内层降温收缩迟缓结果内层因被压缩受 压应力，表层受张应力随着玻璃的继续冷却，表层已经硬化停止收 缩，而内层仍在降温收缩，直至到达室温这样表层因受内层的压缩 形成压应力，内层则形成张应力，并被永久的保留在钢化玻璃中由 于玻璃是抗压强而抗拉弱的脆性材料，当超过抗张强度时玻璃即行破 碎，所以内应力的大小及其分布形式是影响玻璃强度及炸裂的主要原 因另一种情况是玻璃在可塑状态下冷却时，不论是加热不均，还是 冷却不均，只要在同一块玻璃上有温差，就会有不同的收缩量在降 至室温时，温度越高的地方降温越多，收缩量越大，玻璃也就越短 相反温度越低的地方降温少，收缩量也小，玻璃也就长一块玻璃如 各处长短不一则势必发生板面翘曲这样我们就不难理解玻璃为什么 会变形以及怎样防止变形由于钢化玻璃内部的应力分布已处于均衡的状态，当进行切割、 钻孔等再加工时，因应力平衡破坏而引起破碎，所以一般不允许进行 再加工。
但是轻微的加工，例如对划伤、彩虹等缺陷进行抛光时，对 产品性能并没有多大影响钢化玻璃在热处理完成以后及使用过程中 有无直接外力的作用下会发生自行爆裂的现象据国外研究统计，自 爆率一般为01%〜0引起自爆的主要原因是玻璃中硫化镍 (NiS)相变引起的体积膨胀所导致，自爆率一般为2%左右解决 自爆的对策主要有：控制钢化应力，均质处理HST)等其中对玻 璃进行均质处理是最有效且根本的办法均质处理的有效性取决于均 质炉的性能及均质工艺，必须重视炉内玻璃放置方式、均质温度制度、 炉内气流走向以及对均质自爆机理及影响因素等均质处理HST) 是公认的彻底解决自爆问题的有效方法将钢化玻璃再次加热到290°C左右并保温一定时间，使硫化镍在玻璃出厂前完成晶相转变， 让今后可能白爆的玻璃在工厂内提前破碎这种钢化后再次热处理的 方法，国外称作“HeatSoakTest”，简称HST我国通常将其译成，均 质处理”，也俗称“引爆处理”钢化玻璃强度高，其抗压强度可达125MPa以上，比普通玻璃大 4~5倍；抗冲击强度也很高，用钢球法测定时，1kg的钢球从1m高 度落下，玻璃可保持完好钢化玻璃的弹性比普通玻璃大得多，一块 I200mmx350mmx6mm的钢化玻璃，受力后可发生达100mm的弯曲 挠度，当外力撤除后，仍能恢复原状，而普通玻璃弯曲变形只能有几 毫米。
热稳定性好，在受急冷急热时，不易发生炸裂是钢化玻璃的又 一特点这是因为钢化玻璃的压应力可抵销一部分因急冷急热产生的 拉应力之故钢化玻璃耐热冲击，最大安全工作温度为288C，能承 受204C的温差变化由于钢化玻璃具有较好的机械性能和热稳定性，所以在建筑工 程、交通工具及其他领域内得到广泛的应用平钢化玻璃常用作建筑 物的门窗、隔墙、幕墙及橱窗、家具等，曲面玻璃常用于汽车、火车 及飞机等方面使用时应注意的是钢化玻璃不能切割、磨削，边角不 能碰击挤压，需按现成的尺寸规格选用或提出具体设计图纸进加工定 制用于大面积的玻璃幕墙的玻璃在钢化上要给予控制，选择半钢化 玻璃，即其应力不能过大，以避免受风荷载引起震动而白爆根据所 用的玻璃原片不同，可制成普通钢化玻璃、吸热钢化玻璃、彩色钢化 玻璃、钢化中空玻璃等应力特征成为鉴别真假钢化玻璃的重要标志目前，在业内鉴别 钢化玻璃与普通玻璃主要靠听，也就是说用手敲击玻璃，如果玻璃发 出清脆响声，则说明玻璃是钢化玻璃，反之则为普通玻璃。
