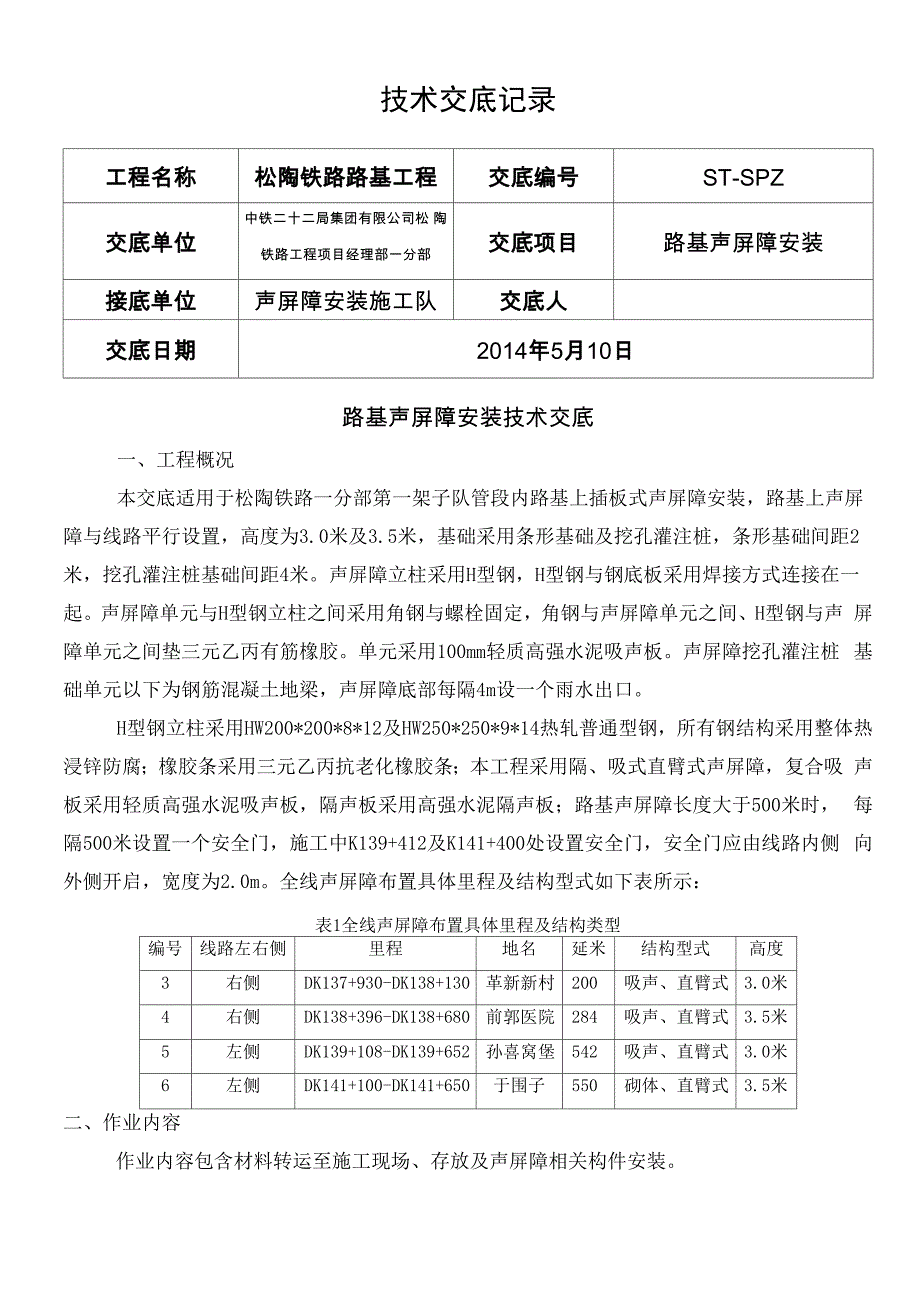

技术交底记录工程名称松陶铁路路基工程交底编号ST-SPZ交底单位中铁二十二局集团有限公司松 陶铁路工程项目经理部一分部交底项目路基声屏障安装接底单位声屏障安装施工队交底人交底日期2014年5月10日路基声屏障安装技术交底一、工程概况本交底适用于松陶铁路一分部第一架子队管段内路基上插板式声屏障安装，路基上声屏 障与线路平行设置，高度为3.0米及3.5米，基础采用条形基础及挖孔灌注桩，条形基础间距2 米，挖孔灌注桩基础间距4米声屏障立柱采用H型钢，H型钢与钢底板采用焊接方式连接在一 起声屏障单元与H型钢立柱之间采用角钢与螺栓固定，角钢与声屏障单元之间、H型钢与声 屏障单元之间垫三元乙丙有筋橡胶单元采用100mm轻质高强水泥吸声板声屏障挖孔灌注桩 基础单元以下为钢筋混凝土地梁，声屏障底部每隔4m设一个雨水出口H型钢立柱采用HW200*200*8*12及HW250*250*9*14热轧普通型钢，所有钢结构采用整体热 浸锌防腐；橡胶条采用三元乙丙抗老化橡胶条；本工程采用隔、吸式直臂式声屏障，复合吸 声板采用轻质高强水泥吸声板，隔声板采用高强水泥隔声板；路基声屏障长度大于500米时， 每隔500米设置一个安全门，施工中K139+412及K141+400处设置安全门，安全门应由线路内侧 向外侧开启，宽度为2.0m。
全线声屏障布置具体里程及结构型式如下表所示：表1全线声屏障布置具体里程及结构类型编号线路左右侧里程地名延米结构型式高度3右侧DK137+930-DK138+130革新新村200吸声、直臂式3.0米4右侧DK138+396-DK138+680前郭医院284吸声、直臂式3.5米5左侧DK139+108-DK139+652孙喜窝堡542吸声、直臂式3.0米6左侧DK141+100-DK141+650于围子550砌体、直臂式3.5米二、作业内容作业内容包含材料转运至施工现场、存放及声屏障相关构件安装三、作业条件1、 原材料：进场原材料均已验收合格准备就绪；2、 机械设备：吊车、平板车、普通扳手、扭矩扳手、砂浆搅拌机、钢卷尺、水平尺、钢 刷、螺栓间距检验模具、水桶、水舀、漏斗、电子秤、冲击钻、小锤、喷雾器、铁锹等小工 具./、；3、 熟悉图纸：施工前技术人员应对施工图纸及相关的通用图纸和规范进行认真阅读，熟 悉掌握风、声屏障安装施工的设计要求和验收标准，制定施工作业方案、安全保障措施等， 对施工作业人员进行岗前技术、安全培训；4、 现场检查、复核声屏障基础预埋件，并进一步修整：检查基础混凝土强度、基础周围夯填实状况，应符合安装要求条件；基础顶面应水平， 表面平整无残留混凝土废渣；基础预埋螺栓与螺母工差配合应满足设计要求，螺纹部分不得 有损坏现象；用依据设计图纸预先制作的模板直接往基础螺栓上套来检查螺栓间距是否满足 设计要求。
四、施工方法4.1施工工艺流程每个施工单元为一个完整的作业区，包括三个区段：螺栓调整区段、安装H型钢柱区段、 安装声屏障单元板区段施工程序为：清理预埋件及预埋螺栓f校正预埋件螺栓f安装薄螺母及弹性垫圈并校正 水平…安装H型钢立柱…用手拧上防松动垫圈及螺栓螺母f调整H型钢立柱并焊接加劲钢板 f浇筑桩顶混凝土及连系地梁f自下而上逐一安装声屏障单元板f对螺栓施加预紧力f恢复 路肩、清理现场4.2施工方法：4.2.1预埋件标高及间距检查：采用螺栓间距校验模具检查螺栓间距，对螺栓间距有偏差 的进行调整，调整螺栓采用钢管作为套管人工扳，严禁使用锤子直接敲击螺栓调损伤螺纹 校验模具采用原声屏障预埋件钢板制作，路基声屏障预埋螺栓为M24螺栓共计6根，其中2.0m 及3.0m高H型钢螺栓孔中心间距为125mmx320mm，3.5m高H型钢螺栓孔中心间距为153mmx650mm 用钢卷尺以基础为基准直接测量基础螺栓外露高度是否满足设计要求（设计外露130mm，允许 误差±3mm），对于不满足要求的螺栓需要重新植筋；沿线路方向用钢卷尺直接测量预埋螺栓 间距（允许偏差-10mm,+20mm），超过允许偏差时及时修正。
4.2.2清理预埋件：采用钢丝刷或其他工具清理螺栓上残留混凝土渣滓、油污、及其他残 留物；对于某些由于运输或者预埋过程中导致预埋螺栓弯曲变形，若螺纹有损坏的用标准板 牙进行校正，保证螺母能顺利调整至标准位置4.2.3薄螺母及弹性垫圈安装：薄螺母安装时进行纵向拉线单个基础用完好的校验模具 配合水平尺检测，将螺母调整至标高位置后放上弹性垫圈，避免因H型钢安装后太重而难以调 整的情况4.2.4H型钢立柱安装根据施工现场情况及任务安排，提前将立柱运到相应位置；将基础清理干净，并按照设计高度依次安装调平螺母（薄螺母）和橡胶垫圈，并用水平尺调平安装示意图如下所示:防松动垫圈（1）H型钢柱，连接螺栓H型钢立柱 预埋螺栓固定螺母弹性垫一 H型钢底座 一薄螺母图1 H型钢安装示意图校验模具配合水平尺检测后确定H型钢柱与钢板的焊接位置，焊接后采用吊车吊装施工负责人指挥作业人员稳住立柱根部，螺栓孔对正后缓慢地将钢立柱落下，对号钢柱就位后安装防松动垫圈（每根螺杆2个，一正一反）并带6颗螺母（每根螺杆1颗）加以固定用吊线垂或水平尺调整立柱的竖直度，立柱正面、侧面均需要检测，检测合格后将螺母全部带上（共12个螺母）并拧紧。
2）检查立柱间距，每个单元测2个断面即立柱底边与顶边若间距尺寸与预先基础检测的尺寸偏差较大需要调整吸声板尺寸的，立即与吸声板生产厂家沟通调整立柱安装好后，初步固定好立柱后再对立柱进行调平，用水平尺贴合在立柱翼缘，然后 调节立柱底板下方的薄螺母，直至达到立柱水平和竖直方向上达到安装要求，然后再将立柱 底板上的螺母旋紧，旋紧螺母时采用扭力扳手，需要有一定的预紧力3）立柱安装技术要求详见下表：表2 H型钢立柱安装要求项目名称要 求立柱标高允许偏差±5mm立柱轴线允许偏差±5mm立柱底板水平度允许偏差土 0.5mm垂直度偏差W2%4）注意事项：① 作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配合戴好安全帽， 避开吊钩；② 立柱运输中应避免碰撞，造成支柱的防腐层和其他设施的破坏；③ 立柱下落至基础面0.2米处，应暂停，待扶立柱的人员将支柱孔与地脚螺栓对准后， 再慢慢下落，防止对地脚螺栓的螺纹造成损坏；④ 立柱安装完成后一定要将螺母拧牢固，以防立柱倾倒，尤其是在风大天气施工条件下;⑤ 紧固用扳手应系上小绳以防坠落4.2.5浇筑连系地梁及桩顶混凝土（1） 混凝土配置:严格按照中心实验室下发的配合比配置，计量准确，采用机械搅拌方 式进行搅拌，施工现场宜采用电动搅拌器进行搅拌。
2） 支立模板并浇筑混凝土：模型安装前将基面渣滓清理干净，控制好标高，采用竹胶 板做磨具，横向用钢筋卡加固，模型缝隙必须塞堵严密每个单元格内的地梁预留横向100mm 的排水钢管浇筑完毕后将高出标高的余料清除并抹平表面强度达到规定后才可拆模，拆 模后要用塑料薄膜加草垫包裹养护10天4.2.6声屏障高强水泥隔、吸声板安装（1） 准备工作：清理遮板表面杂留物品；用水平尺复核遮板表面平整度是否满足设计要 求；安装材料和机具准备齐全2） 高强水泥隔、吸声板安装① 在声屏障两侧橡胶条上均匀涂上润滑剂；② 将自制的两个爬梯分别支撑在两立柱边上，然后站上2人准备安装③ 上面2人将声屏障抬起，当隔、吸声板底部高出H型钢柱顶部50mm时稳住，对准H型 钢柱安装槽插入然后施力下压，使单元板下落，同时下面2人扶住隔、吸声板底部，以防下 落速度过快导致碰撞冲击；待隔、吸声板下落至离地面（或下面一个单元板顶部）100mm时减 小加压力度，使隔、吸声板以缓慢的速度被压到底部④ 重复上述步骤，安装下一个隔、吸声板3）技术要求① 隔、吸声板间、吸声板与遮板顶部应贴合紧密，没有缝隙；② 单元板安装质量要求：表3单元板安装质量要求名称要求吸声板左右偏差W2mm吸声板上下板侧差W1mm相邻吸声板高程偏差W2mm（4）注意事项① 作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配合，带好安全帽， 避开吊钩；② 隔、吸声板运输、吊装中应避免碰撞，造成对声屏障板体的破坏；③ 隔、吸声板由下至上采用的是渐变色，在安装过程中一定要注意标识号码，不要将吸 声板的颜色装错，影响声屏障的整体美学效果；④ 安装过程中不得将单元板两端侧面的单管橡胶扯掉；⑤ 站在爬梯上操作的人员须注意安全防护，防止从平台上摔下受伤。
4.2.6安装后的检查和修补将单元板安装好后，按照相关技术要求进行自检，发现问题需要立即进行整改，比如关 于单元板是否安装到位、胶条是否存在扭曲、立柱螺母防松动垫片是否安装妥当、螺母是否 已预紧、单元板立柱是否存在有损伤、单元板嵌入型钢的尺寸是否满足设计要求、预埋螺栓 的长度是否足够、重力砂浆有没有开裂的现象等等1、若单元板和立柱在安装过程对外部防腐层有破坏，需要对破坏的地方进行修补，立柱 防腐层破坏：对于涂层损坏或生锈的部位进行表面清污，首先使用砂轮机或其它打磨工具对 需要补漆的部位进行打磨，直到露出钢材本色为止，然后用铁砂纸或刷子将表明清理干净， 然后进行补漆补漆工艺应进行两道，分别为底漆和面漆粉刷漆的粘度以刷在立柱上不往 下流为准两道漆的粉刷间隔时间以底漆干了才能粉刷面漆为准厚度分别为底漆100um，面 漆 50um2、 单元板嵌入尺寸不足对于单元板嵌入型钢尺寸不足的地方，首先检查是否因为单元板的安装不是在两根H型 钢的中心位置，针对这种情况只需对单元板进行调整其次，检查是否因为单元板长度不足 而不满足设计要求，如是这种情况请更换单元板重新安装3、 预埋螺栓长度不够、重力砂浆开裂预埋螺栓过短致使不能安装螺母或者只能安装一个螺母都不满足设计强度要求。
立柱底 部开裂同样影响声屏障的使用寿命这些情况都会给行车带来安全隐患，请务必全面自查及 整改五、 成品保护要求1、 及时对重力式砂浆成品进行覆盖养护2、 在重力式砂浆强度未达到要求时，严禁拆模六、 施工安全1、 所以作业人员必须佩戴安全帽、防护服、安全带；2、 现场必须配备3名专职的安防护员（作业点前后800m各设置1名，作业点设置1名）， 安全防护员必须配备相关的通信、指挥工具观察施工安全及线路行车情况，以保证作业人 员的人身安全；3、 作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配合；4、 起吊作业时必须做到专人防护，禁止吊臂、吊绳、起吊材料触碰接触网线七、 施工注意事项1、 施工时应注意避开铁路路基上的各类沟、槽、管、线等，防止挖断或损坏管线；2、 施工时应严格执行设计图纸中所示的水泥砂浆标号、混凝土标号及钢筋标号等；3、 施工前应对各种材料进行复查，如有缺损严禁用于施工作业；4、 声屏障施工完毕后，须用水泥砂浆填埋缝隙，防止漏声；5、 路基声屏障设于路基外侧，与线路平行设置，中心距轨道中心线标准间距为4.25米， 施工过程中以及施工完工后始终应保持畅通切实做好排水、防水处理，严禁浸泡路基；6、 施工完毕后必须做到人走料清，所有工具、材料，包括模具必须全部运到桥下，并打 扫现场卫生。
7、 安装过程中，应对已安装声屏障进行日常巡检，如发现螺栓松动、声屏障连接处混凝 土出现缝隙、声屏障表面出现裂痕或单。
