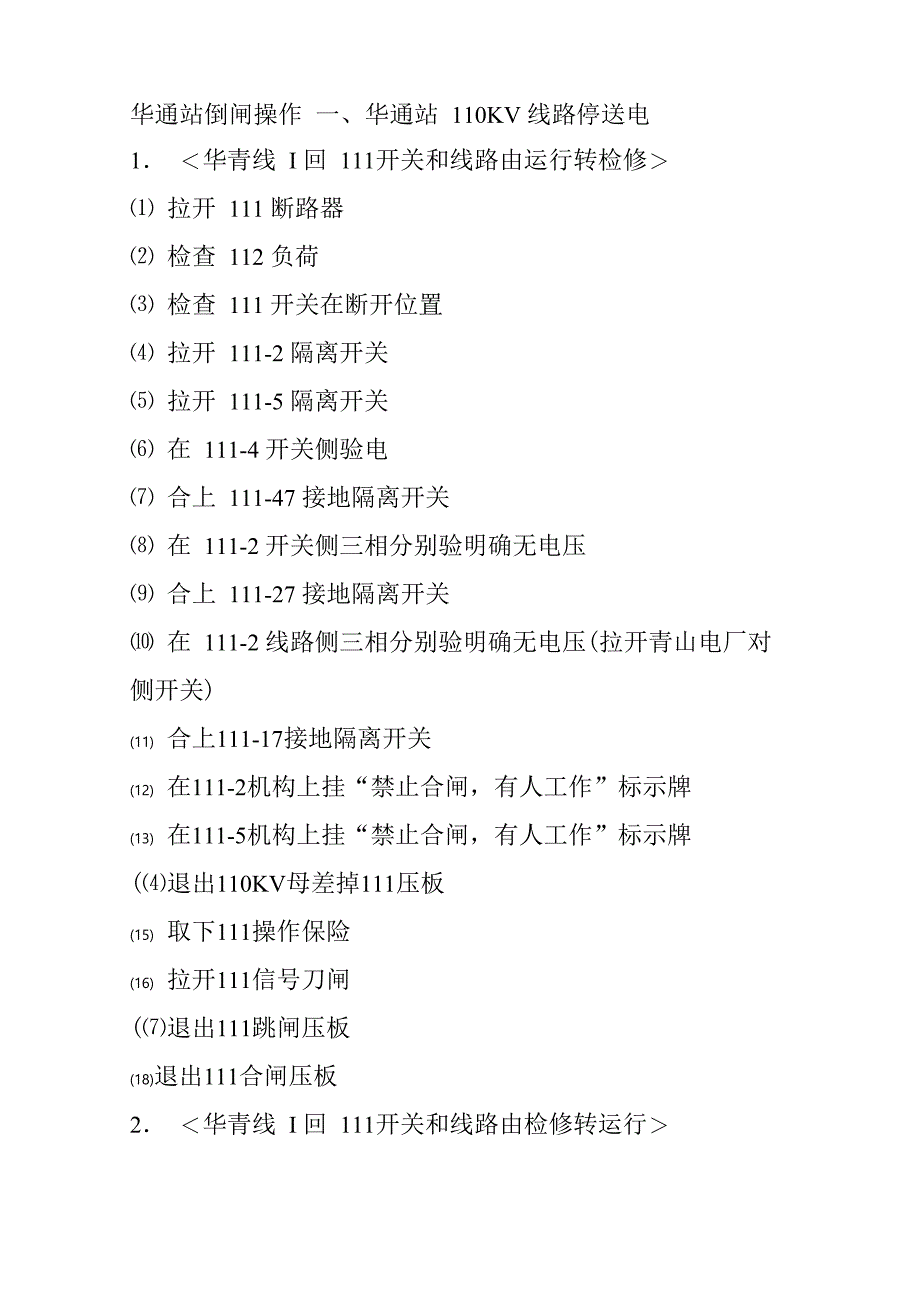

华通站倒闸操作 一、华通站 110KV 线路停送电1． ＜华青线 I 回 111开关和线路由运行转检修＞⑴ 拉开 111 断路器⑵ 检查 112 负荷⑶ 检查 111 开关在断开位置⑷ 拉开 111-2 隔离开关⑸ 拉开 111-5 隔离开关⑹ 在 111-4 开关侧验电⑺ 合上 111-47 接地隔离开关⑻ 在 111-2 开关侧三相分别验明确无电压⑼ 合上 111-27 接地隔离开关⑽ 在 111-2 线路侧三相分别验明确无电压(拉开青山电厂对 侧开关)(11) 合上111-17接地隔离开关(12) 在111-2机构上挂“禁止合闸，有人工作”标示牌(13) 在111-5机构上挂“禁止合闸，有人工作”标示牌(⑷退出110KV母差掉111压板(15) 取下111操作保险(16) 拉开111信号刀闸(⑺退出111跳闸压板(18)退出111合闸压板2． ＜华青线 I 回 111开关和线路由检修转运行＞〔1〕合上 111信号刀闸〔2〕给上 111操作保险〔3〕在110KV母差跳111压板测对地电压〔4〕投入 110KV 母差跳 111 压板〔 5 〕检查继电保护光纤通信接口装置本线/旁路把手在本线 位置〔6〕在 111 跳闸压板测对地电位〔 7〕投入 111 跳闸压板〔8〕在 111 合闸压板测对地电位〔 9〕投入 111 合闸压板〔10〕拆 1 1 1-2机构上“禁止合闸，有人工作”标示牌〔11〕拆 1 1 1-5机构上“禁止合闸，有人工作”标示牌〔12〕拉开 111-47 接地隔离开关〔13〕拉开 111-27 接地隔离开关〔14〕拉开 111-17 接地隔离开关〔 15〕检查 111 在断开位置〔16〕合上 111-5 隔离开关〔 17 〕合上 111-2 隔离开关〔18〕合上 111（合对侧青山电厂开关）〔 19 〕检查 111 负荷〔20〕检查 112 负荷〔21〕检查 111断路器在合上位置〔22〕检查111保护液晶窗显示 CD=1 二、华通站母线停送电操作（一） 220KV倒母线操作1、＜220KV4 号母线由运行转检修，246、212、214、204、 216由4号母线倒 5号母线带，母联245开关由运行转检修 220KV4 号 PT 由运行转检修＞〔1〕投入220KV母差互联压板〔 2〕检查母差互联动作光字牌亮〔 3〕取下 245 操作保险〔 4〕合上 246-5 隔离开关〔 5〕检查 246 PT 并列光字牌亮〔 6〕检查 246 双位继电器及指示灯切换正确〔 7〕拉开 246-4 隔离开关〔8〕合上212-5 隔离开关〔9〕检查212 PT并列光字牌亮〔10〕检查 212 双位继电器及指示灯切换正确〔11〕拉开212-4 隔离开关〔12〕合上214-5 隔离开关〔13〕检查214 PT并列光字牌亮〔14〕检查 214 双位继电器及指示灯切换正确〔 15〕拉开 214-4 隔离开关16〕171819202122232425262728293031323334353637合上204-5 隔离开关检查204 PT 并列光字牌亮检查204 双位继电器及指示灯切换正确拉开 204-4 隔离开关合上 216-5 隔离开关检查216 PT 并列光字牌亮检查216 双位继电器及指示灯切换正确拉开 216-4 隔离开关拉开220KV4号PT二次小开关1ZK拉开 220KV4 号 PT 二次刀闸 1DK检查 220KV4 号母线无电压拉开 224-9 隔离开关给上 245 操作保险检查220KV4号刀闸均开着（除245-4）检查 245 负荷应为零拉开 245 断路器检查 245 在断开位置拉开 245-4 隔离开关拉开 245-5 隔离开关在 245-5 开关侧三相分别验明确无电压合上245-57 接地隔离开关在 245-4 开关侧三相分别验明确无电压〔38〕合上245-47 接地隔离开关〔39〕在224-9 PT 侧三相分别验明确无电压〔40〕合上224-97 接地隔离开关〔41〕在24-72 母线侧三相分别验明确无电压 〔42〕合上224-72 接地隔离开关〔43〕在224-73 母线侧三相分别验明确无电压 〔44〕合上224-73 接地隔离开关〔45〕退出220KV母差4号母线复压闭锁压板〔46［退出220KV母差跳245压板〔47〕退出3号主变I号保护盘跳245压板〔48〕退出4号主变II保护盘跳245压板〔 49〕退出 245 三相不一致压板（未设压板）〔50〕取下245操作保险〔51〕拉开245信号刀闸〔 52〕退出 220KV 母差互联压板〔53〕检查220KV母差互联光字牌灭2、＜220KV4 号母线由检修转运行，246、212、214、204216 由 5 号母线转 4 号母线带，母联 245 由检修转运行 220KV4 号 PT 由检修转运行＞〔 1〕拉开 224-72 接地隔离开关〔2〕拉开224-73接地隔离开关〔3〕拉开224-97接地隔离开关4〕拉开245-47 接地隔离开关5〕拉开245-57 接地隔离开关〔6〕检查220KV4号母线无地线（组数、位置）7〕合上245 信号小刀闸8〕给上245 操作保险〔9〕在220KV母差掉245压板测对地电压 10〕投入 220KV 母差掉 245 压板〔11〕在3号主变I号保护盘跳245压板测对地电压 〔12〕投入3号主变I号保护盘跳245压板〔13〕在4号主变I号保护盘跳245压板测对地电压 14〕投入 4 号主变 I 号保护盘跳 245 压板 15〕投入245 三相不一致压板（未设此压板） 16〕检查245 断路器在断开位置17〕合上 245-5 隔离开关18〕合上 245-4 隔离开关19〕合上 245 断路器20〕检查 245 在合上位置21〕合上224-9隔离开关22〕合上 220KV4 号 PT 低压刀闸 1DK〔23 ［合上220KV4号PT低压开关1ZK24〕检查 220KV4 号母线电压正常25〕投入 220KV 母差 4 号母线电压闭锁压板26〕272829303132333435363738394041424344454647投入220KV母差互联压板取下245 操作保险合上 246-4 隔离开关检查246 PT 并列光字牌亮检查246 双位继电器位置切换及指示灯指示正确拉开 246-5 隔离开关合上212-4 隔离开关检查212 PT并列光字牌亮检查 212 双位继电器位置切换及指示灯指示正确拉开 212-5 隔离开关合上214-4 隔离开关检查214 PT并列光字牌亮检查 214 双位继电器位置切换及指示灯指示正确拉开 214-5 隔离开关合上 204-4 隔离开关检查 204 PT 并列光字牌亮检查 204 双位继电器位置切换及指示灯指示正确拉开 204-5 隔离开关合上 216-4 隔离开关检查216 PT并列光字牌亮检查 216 双位继电器位置切换及指示灯指示正确拉开 216-5 隔离开关〔48〕给上245 操作保险〔49〕退出 220KV 母差互联压板〔50〕检查220KV母差互联光字牌灭3、＜220KV 6号母线由热备用转检修，旁路 246 开关由热备 用转检修＞〔 1〕检查 246 断路器在断开位置〔 2〕拉开 246-6〔 3〕拉开 246-4 隔离开关〔 4〕检查 220KV6 号母线刀闸均在断开位置〔5〕在226-72 接地隔离开关母线侧三相分别验明确无电压 〔 6〕合上 226-72 接地隔离开关〔 7〕在 226-73 接地隔离开关母线侧三相分别验明确无电压〔 8〕合上 226-73 接地隔离开关〔 9〕在 246-27 接地隔离开关开关侧三相分别验明确无电压 〔 10〕合上 246-27 接地隔离开关〔11〕在246-57 开关侧三相分别验明确无电压 〔12〕合上246-57 接地隔离开关〔 13〕退出 246 三相不一致压板〔14〕退出220KV母差掉246压板〔15〕退出纵联方向A相启动失灵压板〔16〕退出纵联方向 B 相启动失灵压板〔17〕退出纵联方向 C 相启动失灵压板〔18〕退出纵联方向 A 相跳闸压板〔19〕退出纵联方向 B 相跳闸压板〔20〕退出纵联方向 C 相跳闸压板 〔21〕退出纵联方向沟通三跳压板〔22〕退出纵联距离A相启动失灵压板〔23〕退出纵联距离B相启动失灵压板〔24〕退出纵联距离C相启动失灵压板〔25〕退出纵联距离A相跳闸压板〔26〕退出纵联距离 B 相跳闸压板〔27〕退出纵联距离 C 相跳闸压板〔28〕退出纵联距离三跳压板 〔29〕退出纵联距离永跳压板〔30〕取下246 操作保险〔31〕拉开246 信号刀闸〔32〕在246-4 机构上挂“禁止合闸，有人工作”标示牌4、＜220KV6 号母线由检修转热备用，旁路 246 开关由检修 转热备用＞〔 1〕合上 246 信号刀闸〔 2〕给上 246 操作保险〔3〕在220KV母差掉246压板测对地电压〔 4〕投入 220KV 母差掉 246 压板〔5〕投入246 断路器三相不一致压板6〕在纵联方向 A 相启动失灵压板测对地电压 7〕投纵联方向 A 相启动失灵压板 8〕在纵联方向 B 相启动失灵压板测对地电压 9〕投纵联方向 B 相启动失灵压板〔10〕在纵联方向C相启动失灵压板测对地电压 11〕投纵联方向 C 相启动失灵压板 12〕在纵联方向 A 相跳闸压板测对地电压 13〕投纵联方向 A 相跳闸压板 14〕在纵联方向 B 相跳闸压板测对地电压 15〕投纵联方向 B 相跳闸压板 16〕在纵联方向 C 相跳闸压板测对地电压 17〕投纵联方向 C 相跳闸压板 18〕在纵联方向沟通三跳压板测对地电压 19〕投纵联方向沟通三跳压板 20〕在纵联距离 A 相启动失灵压板测对地电压 21〕投纵联距离 A 相启动失灵压板〔22〕在纵联距离B相启动失灵压板测对地电压 23〕投纵联距离 B 相启动失灵压板 24〕在纵联距离 C 相启动失灵压板测对地电压 25〕投纵联距离 C 相启动失灵压板 26〕在纵联距离 A 相跳闸压板测对地电压 27〕投纵联距离 A 相跳闸压板〔28〕在纵联距离B相跳闸压板测对地电压〔 29〕投纵联距离 B 相跳闸压板〔30〕在纵联距离 C 相跳闸压板测对地电压〔31〕投纵联距离 C 相跳闸压板〔32〕在纵联距离三跳压板测对地电压〔 33〕投纵联距离三跳压板〔34〕在纵联距离永跳压板测对地电压〔 35〕投纵联距离永跳压板〔36〕拆 246-4 刀闸机构上“禁止合闸，有人工作”标示牌〔 37〕拉开 246-57 接地隔离开关〔38〕拉开246-27 接地隔离开关〔 39〕拉开 226-72 接地隔离开关〔 40〕拉开 226-73 接地隔离开关〔 41〕检查 220KV6 号母线无地线〔 42〕检查 246 断路器在断开位置〔 43〕合上 246-4 隔离开关〔 44〕合上 246。
